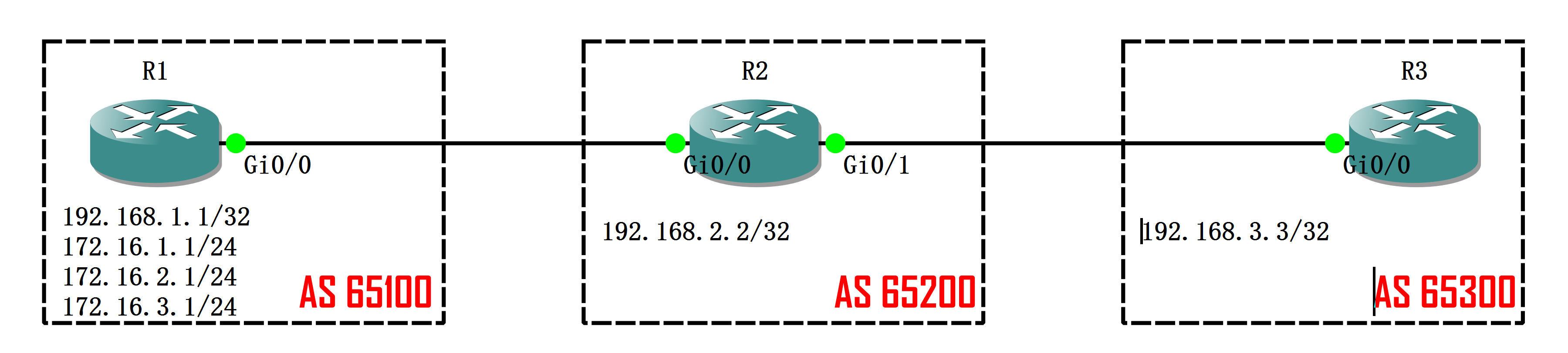

拓扑

实验01 - Route Summarization - 图1

步骤

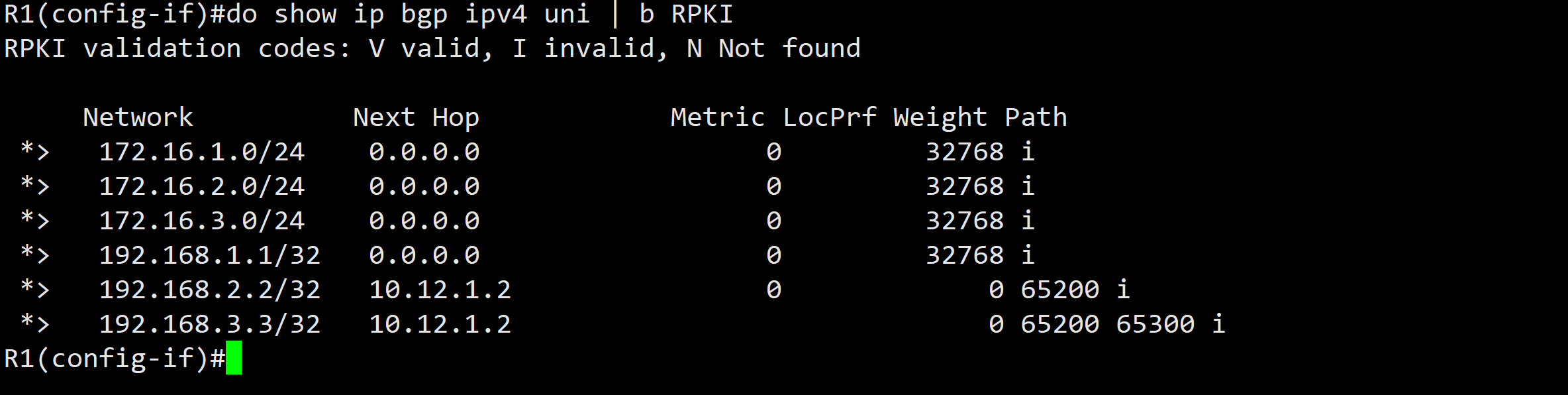

  • 配置各接口IP和BGP，并各自宣告环回接口

实验01 - Route Summarization - 图2

在R1上对172.16.1/2/3 进行汇总

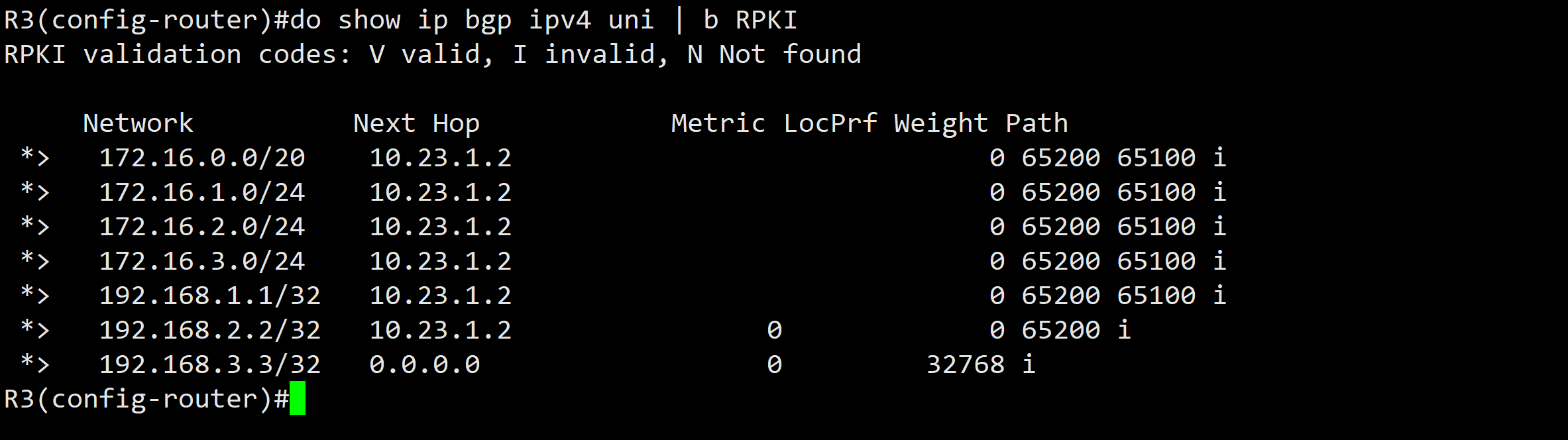

  • R1(config-router)#aggregate-address 172.16.0.0 255.255.240.0。在R2、R3上都是既可以看到汇总，也可以看到明细。并没有达到减少路由条目的目的。

实验01 - Route Summarization - 图3

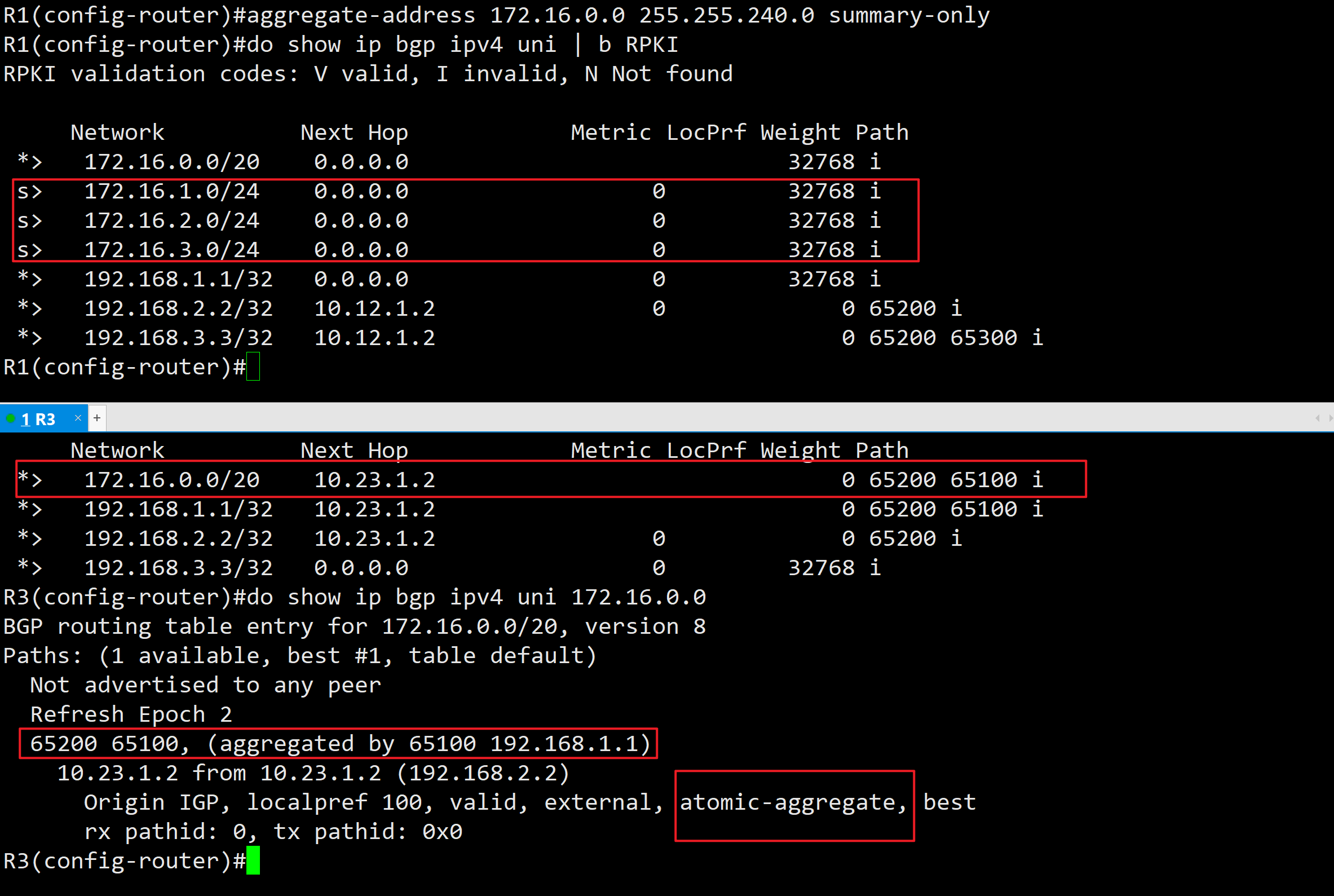

  • 回到R1：R1(config-router)#aggregate-address 172.16.0.0 255.255.240.0 summary-only 此时在R2、R3可以看到只剩下了汇总，同时在R1上面原先的明细路由前面多个1个 s标识，表示suppressed

实验01 - Route Summarization - 图4

在R2上对192.168.x.x 进行汇总

  • 在R1和R3上都能看到，少了65100 和 65300 的Path信息

实验01 - Route Summarization - 图5

在R2上对172.16 进行汇总

  • 先no 掉 R1上对172.16的汇总
  • 然后在 R2：R2(config-router)#aggregate-address 172.16.0.0 255.255.240.0 summary-only as-set

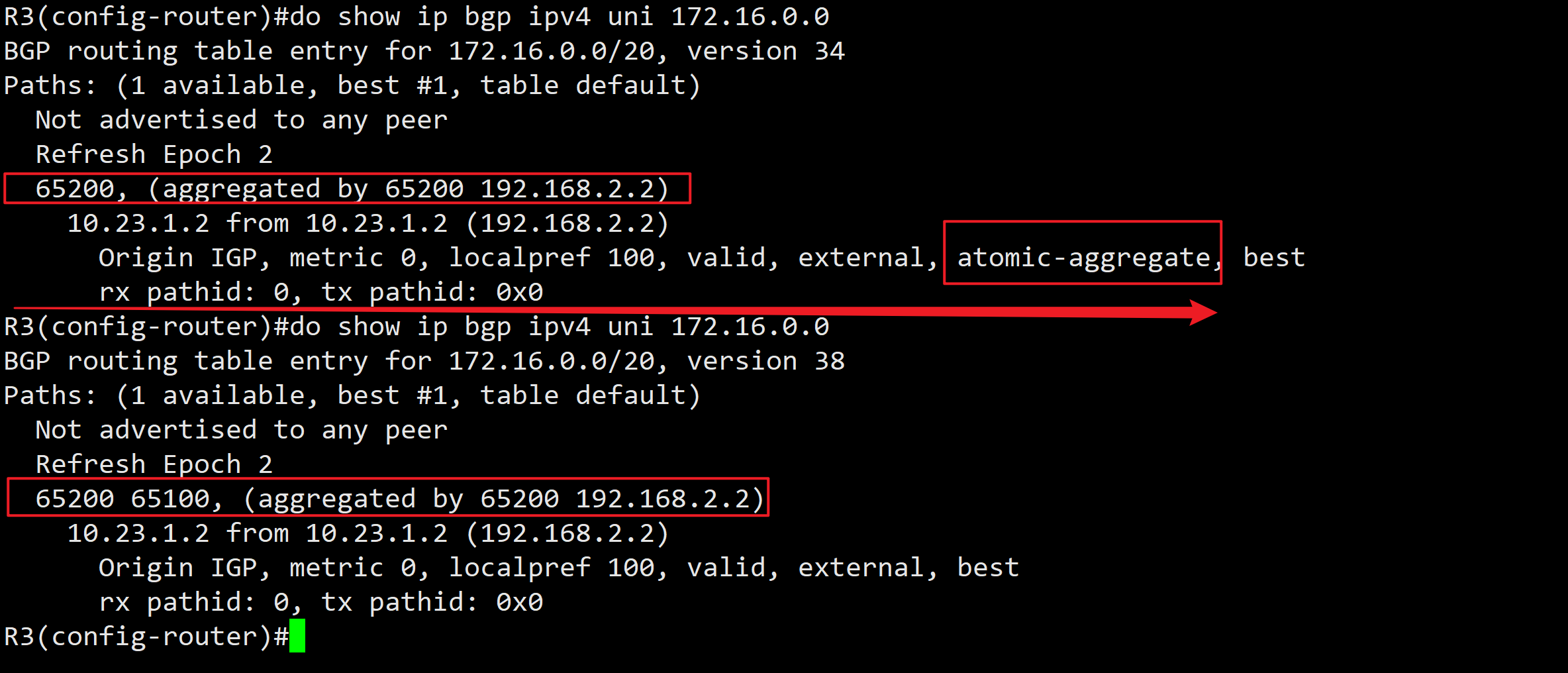

  • 到R3上观察加 as-set 前后的差异，可以看到使用 as-set 命令后，汇总信息中带上了65100的AS信息

实验01 - Route Summarization - 图6

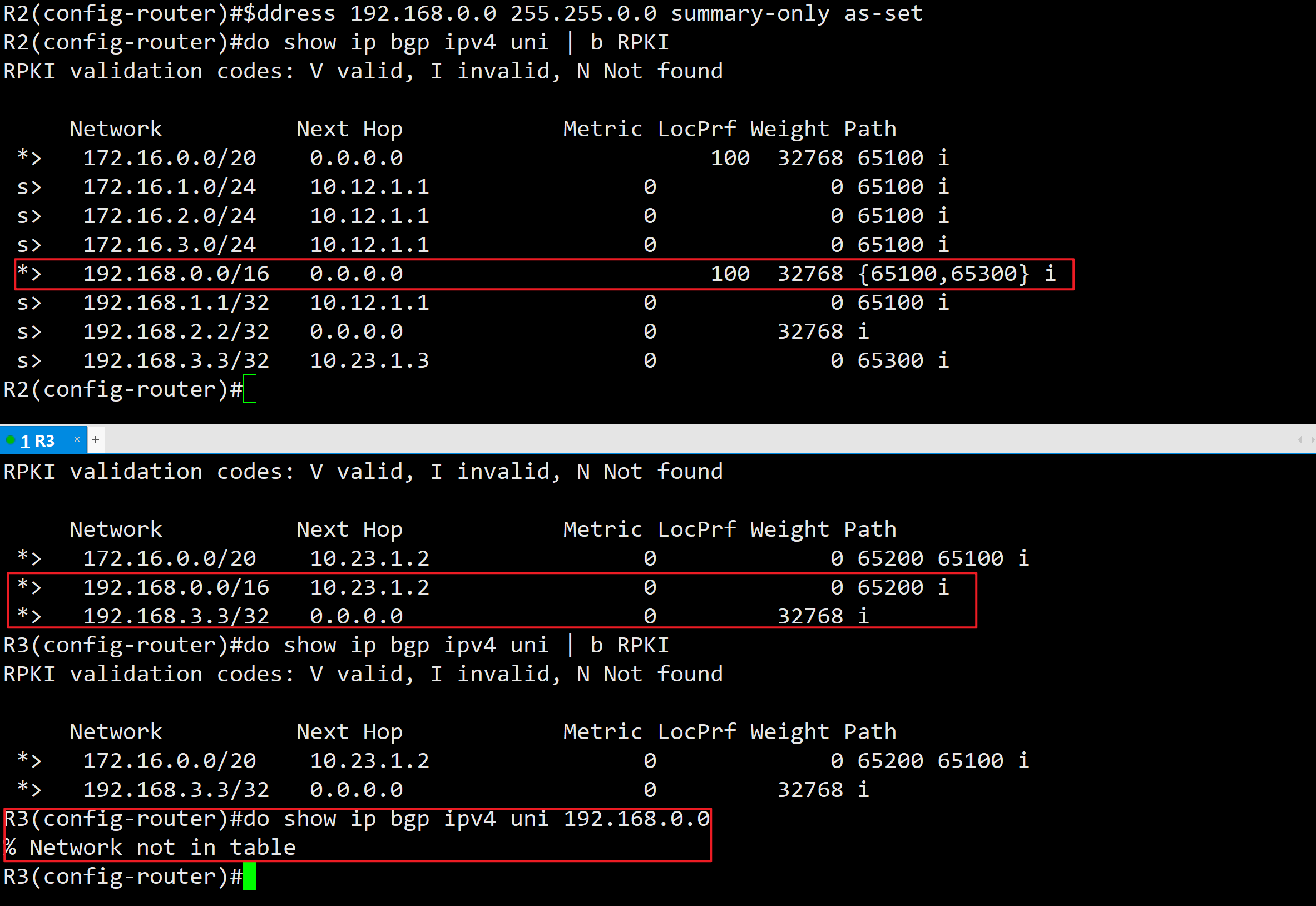

  • 对192.168 也增加 as-set 配置，然后到R3 观察变化。发现R3上没有了 192.168.0.0 的条目 —— 是因为 as-set 这个命令把 65100, 65300 这些AS信息都附加到了路由条目上，而R3 发现这个路由条目 中 包含了他自己的ASN，就会觉得这是条环路，于是将其丢弃了
    • 而此时在R2上观察的话，会发现多了 {65100，65300} 的信息，这也是 as-set 命令的效果

实验01 - Route Summarization - 图7
