eBGP

  • 3层防环机制，每经过1个设备，TTL减1，到0 之后不再转发
  • eBGP TTL = 1, iBGP TTL = 255（Cisco）
  • 非直连的 eBGP 需要修改 TTL
  • eBGP 通过AS_PATH 实现防环，iBGP 通过Full Mesh实现 —— 通过iBGP 学习到的路由不可以继续对外传播，所以都是从同1个点学习到的iBGP

eBGP Multi-hop

  • 非直连eBGP，有几跳，multi-hop就需要设置为几
  • neigrbor destAddr ebgp-multihop 2
  • 到 multi-hop peer 如果只有1条路由，而且是默认路由，那么 即使修改 multi-hop, eBGP 也是无法建立的

Next-hop Reachability Check

  • ADJ-RIB-In 和 ADJ-RIB-Out 可以理解为Buffer
  • Local RIB 获取BGP Route 的来源
    • 从 Peer 获取
    • 从本地 network 配置
  • 本地 network 配置，需要经过 RIB Check
  • Local RIB 需要再经过Next Hop & Validity Check，才可以进入 Global RIB 或者 ADJ-RIB-Out

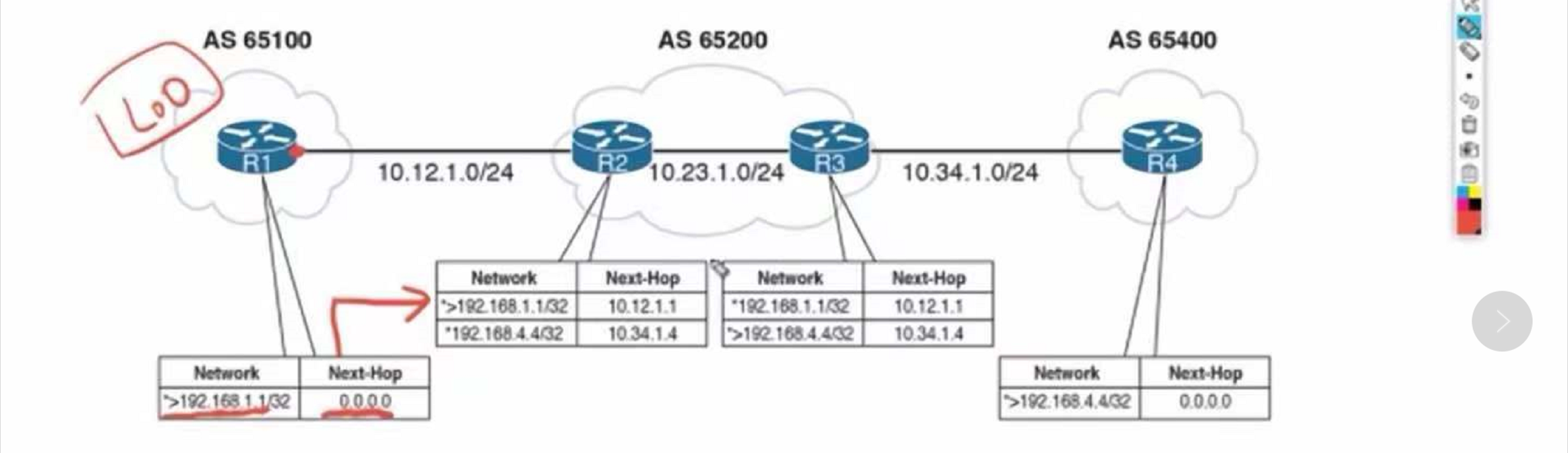

  • 下面这个拓扑中
    • R1的Lo0 被宣告
      • 给自己的时候，下一跳地址是0.0.0.0
      • 给R2的时候，下一跳地址是R1 接口地址
    • 而这条路由在AS65200 内部通过iBGP传播的时候，下一跳地址也都是R1接口地址，而R3 不知道R1接口地址，就导致路由黑洞。有3种办法让R3 知道怎么到达R1接口地址
      • 利用IGP，R2 和 R3之间跑路由协议，或者静态路由
      • 在R2 上通过BGP network 命令把R1接口网段宣告，R2就会传递给R3，并且下一跳地址变为R2
      • 利用neighbor 命令，指定 next-hop-self 参数 —— 最为常用

39 BGP Fundamental 4 - 图1
