21 LSA Type1 - Router Link - 图2

LSA Link State Advertisement

  • 包含接口状态，以及到邻居的Metric
  • Router 收到LSA后，会保存在自己的LSDB中。 Link State Database
  • 同1区域内的Router，LSDB 都是相同的 （ABR跨越不同区域，会保存不同区域的LSDB）

LSA Types

  • Type1，Router，
  • Type2，Network
  • Type3，Summary
  • 前3个是Intra-Area
  • Type4，ASBR summary
  • Type5，AS External
  • Type7，NSSA External
  • 后3个是External Route，Redistributed Into OSPF

LSA Sequence

  • 每个LSA都会包含Sequence Number，如果1个Router收到1个Sequence Number大于当前数据库中Route的Sequence Number，就开始处理LSA，否则就丢弃
  • OSPF 每30分钟进行1次路由更新宣告，无论是否有更新
  • Age
    • 从接收到删除，需要3600s （1个小时）

LSA Lab

21 LSA Type1 - Router Link - 图3

OSPF DB Basic

  • Link ID：准确的描述应该是 Link State ID，在不同的Type中有不同的内容和含义。图中共有3类Type，可以对照来看
    • Type1：源Router的Router-ID
    • Type2：DR的接口IP地址
    • Type3：目标网路号
    • Type4：ASBR的Router-ID
    • Type5：External Network Number
    • Type7：External Network Number
  • ADV Router：负责宣告的Router-ID？
  • Link Count：在OSPF中的接口数量
    • R2 只有2个接口，为什么显示为3
    • R4 只有1个接口在Area1234，为什么显示为2

21 LSA Type1 - Router Link - 图4

LSA Type1：Router Link

如何学习LSA

  • Who：谁发出
  • What：内容是什么
  • Where：去到哪里

Type1

  • 每个Router 都会发送
  • 包含 ospf-enabled link： 开启了OSPF的接口，以及接口接入的网路
  • 在本区域内宣告，不会跨区

每个接口会包含4种信息

  • Link Type
  • Link ID （这里才是真正的Link ID）
  • Link Data
  • Metric for the interface (ospf 的 cost 由bandwidth 决定)

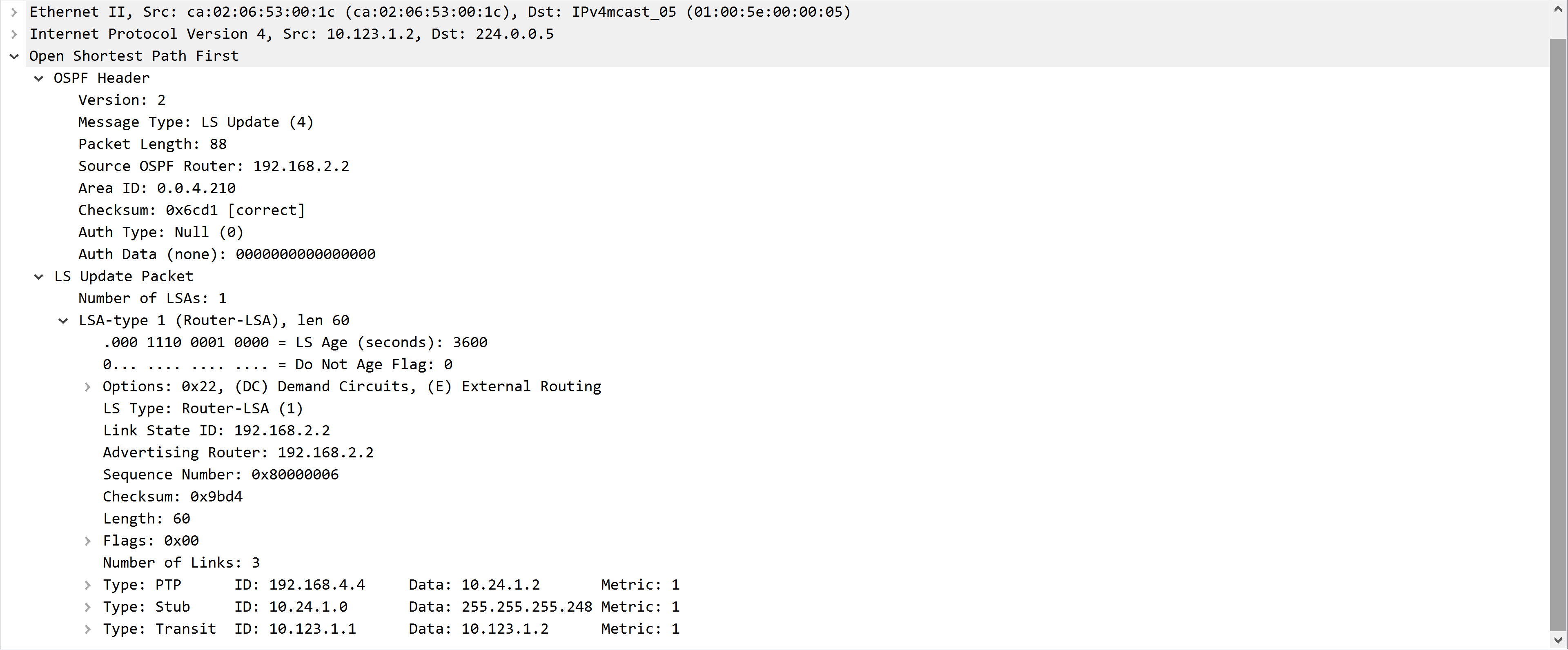

为什么Link Count 与实际物理连接数量不符合

  • show ip ospf database router ，下图为R2部分
  • 在 OSPF 生成树计算过程中，有以下4种Network Type
    • Transit Network：接口和对面Router有OSPF Adjacency关系，而且在这段网路里有DR存在。意味着接口连接的是1个LAN
    • Stub Network：没有形成邻接关系的网路（如R3的10.3.3.0） 或者
    • point-to-point：没有DR。使用这种网路类型的接口，会对外宣告2条链路，1条是P2P链路，另1条是Stub链路——其中包含网路和子网掩码；—— 所以，Link Count 不是物理接口信息
    • Virtual：

21 LSA Type1 - Router Link - 图5

  • 终极目标：通过网络信息，还原出拓扑图
