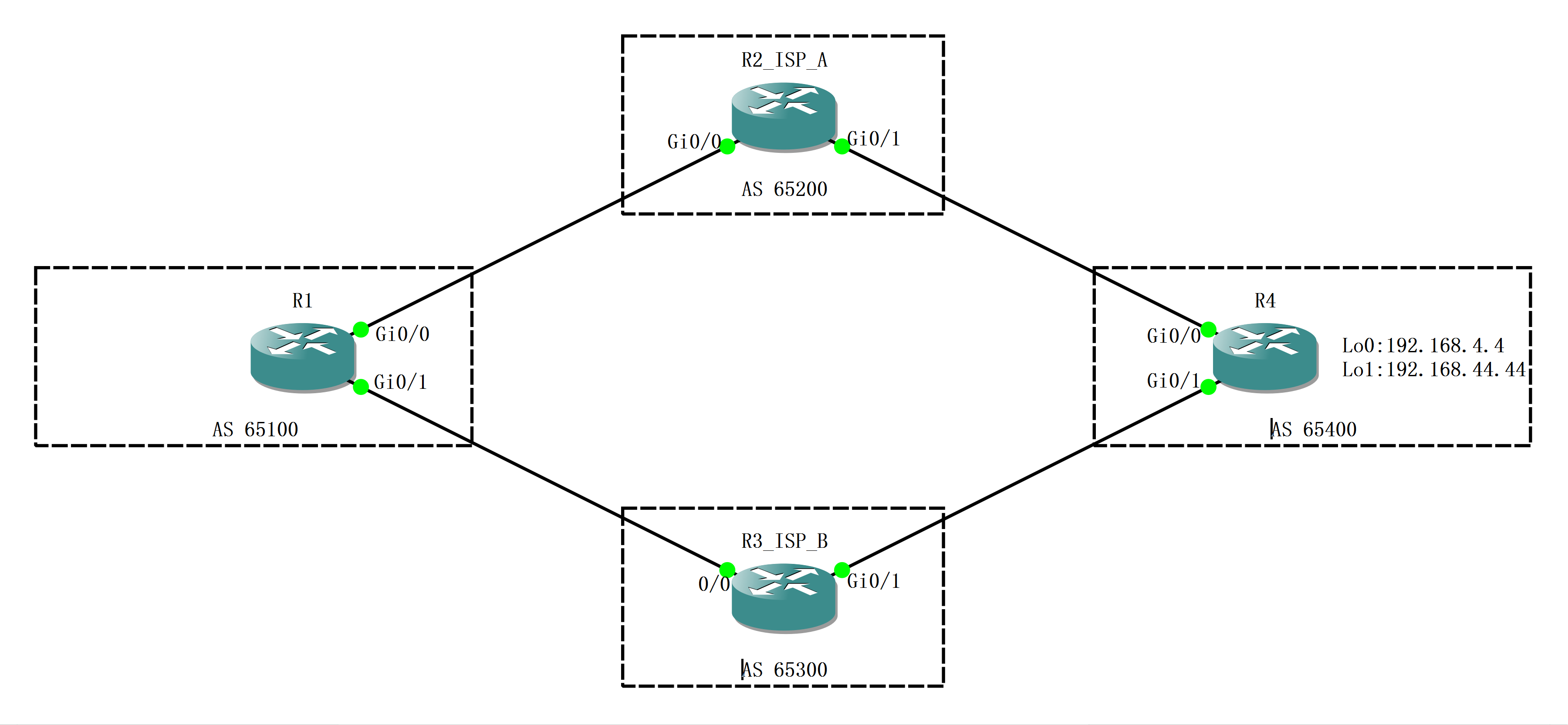

拓扑

实验02 BGP Weight - 图1

配置

  • 配置各Router 接口IP
  • 配置BGP，顺序是 R1，R2，R4，R3

校验

  • 在R1 上查看BGP路由，可以看到
    • 收到的路由，共2个目的地 * 2条路径 = 4条路由
    • 实际写进路由表的路由，标识 >
    • Weight 默认都是0
    • Path
  • R1 上查看路由表，为什么写进路由表的是 10.12.1.2 —— 因为本实验中，R2的启用时间要更早，更久就意味着更稳定

实验02 BGP Weight - 图2

调整Weight

先来调整单条Route —— 192.168.4.4 走R3的Weight

  1. 在R1 上创建prefix-list，permit 192.168.4.4
  2. 在R1 上创建route-map，匹配 prefix-list，并设置权重 —— 因为包含隐式的 deny，所以需要补1条 permit
  3. 在R1 BGP里调用 route-map
  3. ip prefix-list PRE_R4_LOOPBACK seq 5 permit 192.168.4.4/32
  5. route-map RM_AS65400 permit 10
  6.  match ip address prefix-list PRE_R4_LOOPBACK
  7.  set weight 100
  8. route-map RM_AS65400 permit 20
  10. router bgp 65100
  11.  bgp log-neighbor-changes
  12.  neighbor 10.12.1.2 remote-as 65200
  13.  neighbor 10.13.1.2 remote-as 65300
  14.  neighbor 10.13.1.2 weight 200
  15.  neighbor 10.13.1.2 route-map RM_AS65400 in
  1. 重新来确认路由。可以看到BGP 路由表中192.168.4.4 走10.13.1.2 的 Weight 变成了100，而且这条Route 被选成了最优路径

实验02 BGP Weight - 图3

再来调整邻居 Weight，把所有R3传递过来的路由全部设为最优

  • 只需要1条命令：neighbor 10.13.1.2 weight 200
    • 可以通过 clear ip bgp * 手动触发重建BGP表，但是实际生产环境不建议这么做

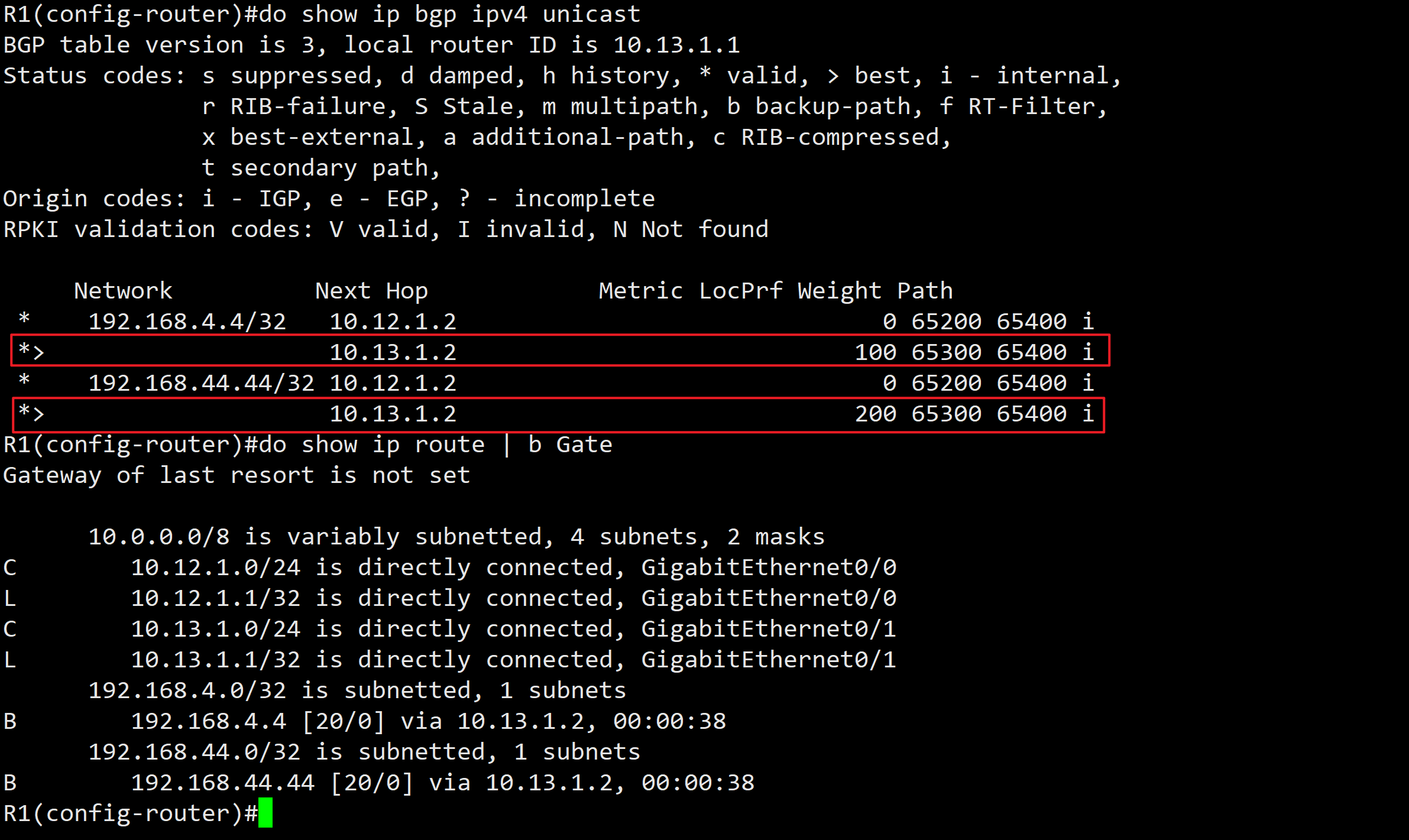

  • 可以看到192.168.44.44 的权重变成了 200，同时被选成了最佳路由
  • 另外可以看到 192.168.4.4 的权重保持为100，说明Route-MAP （针对指定Route）的优先级更高

实验02 BGP Weight - 图4
