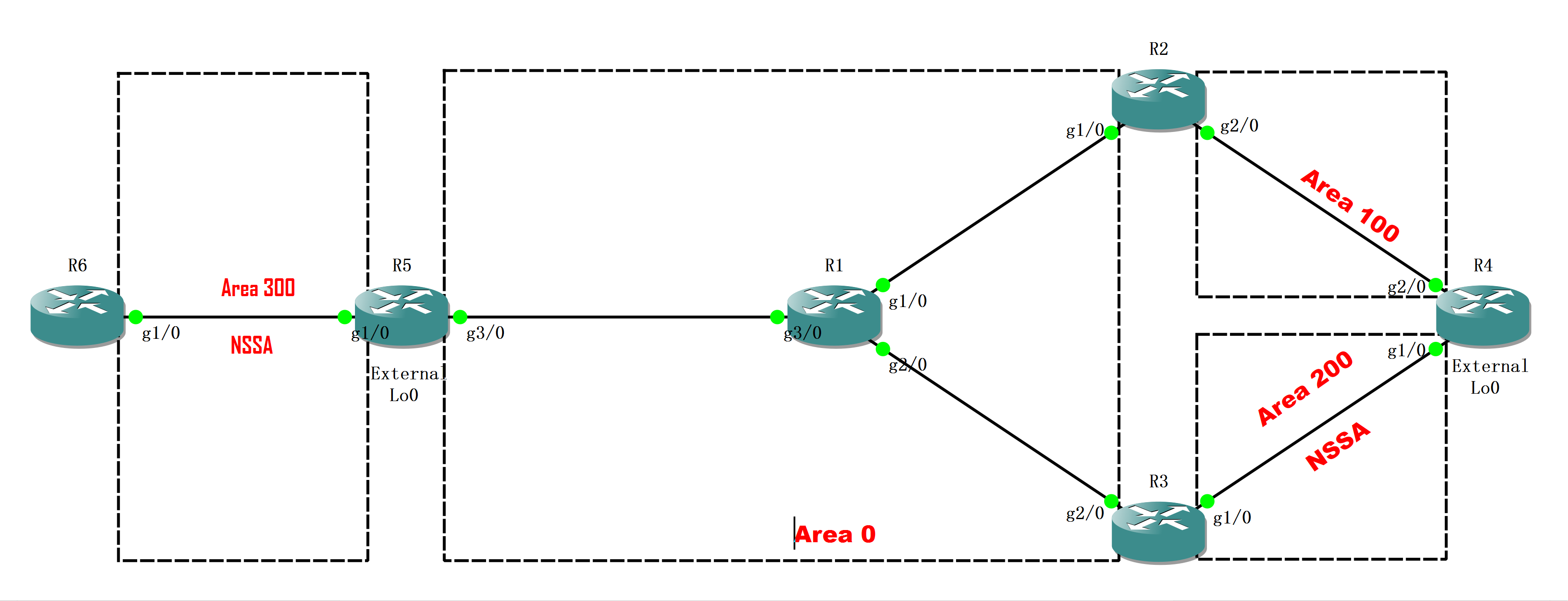

拓扑

实验 - 图1

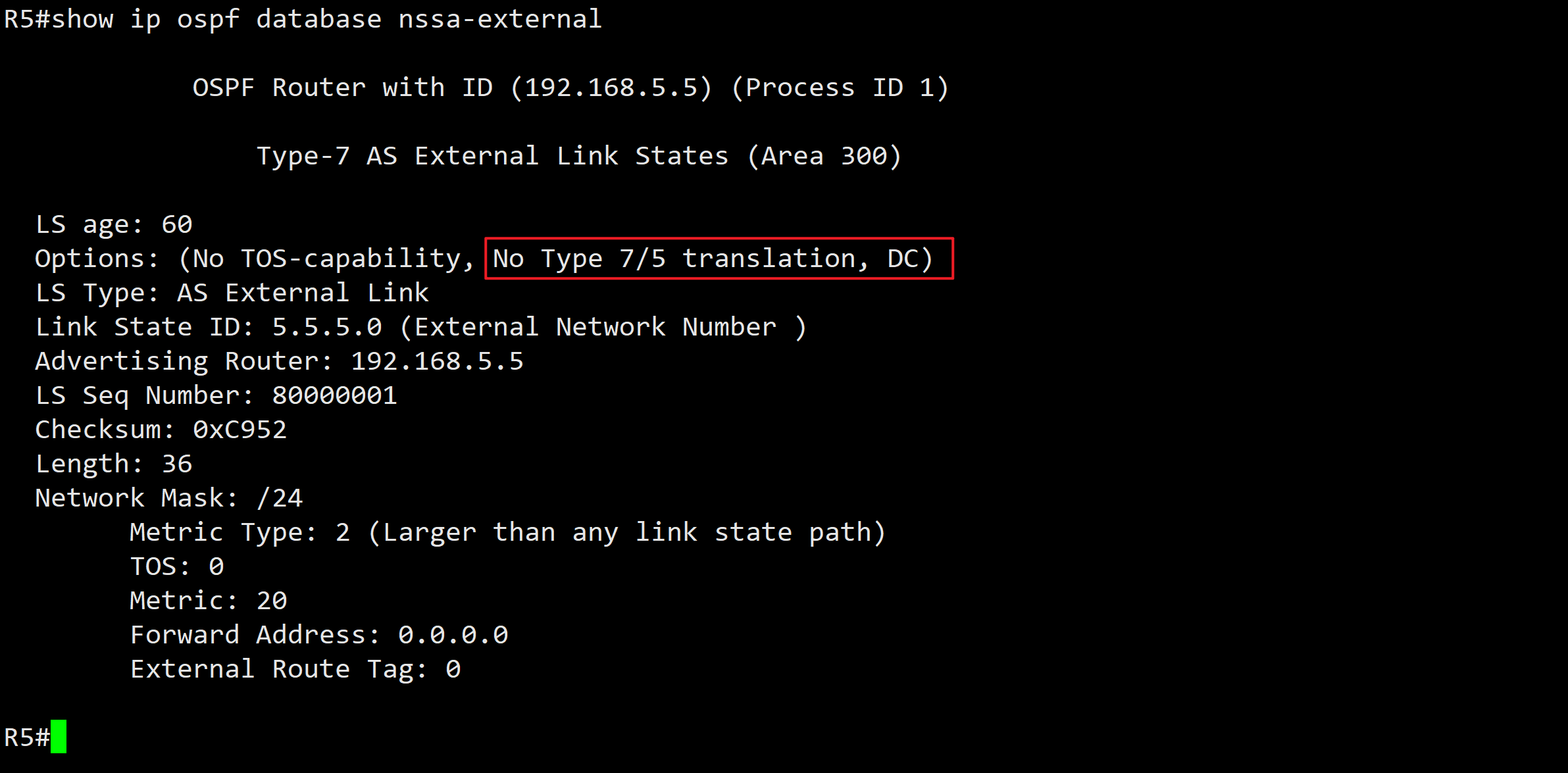

  • R5 既是ABR（Area300 和 Area0 的分割），也是ASBR（Lo0)，所以在R5 上不做Type7 到 Type5 的翻译。如下图
  • show ip ospf database nssa-external

实验 - 图2

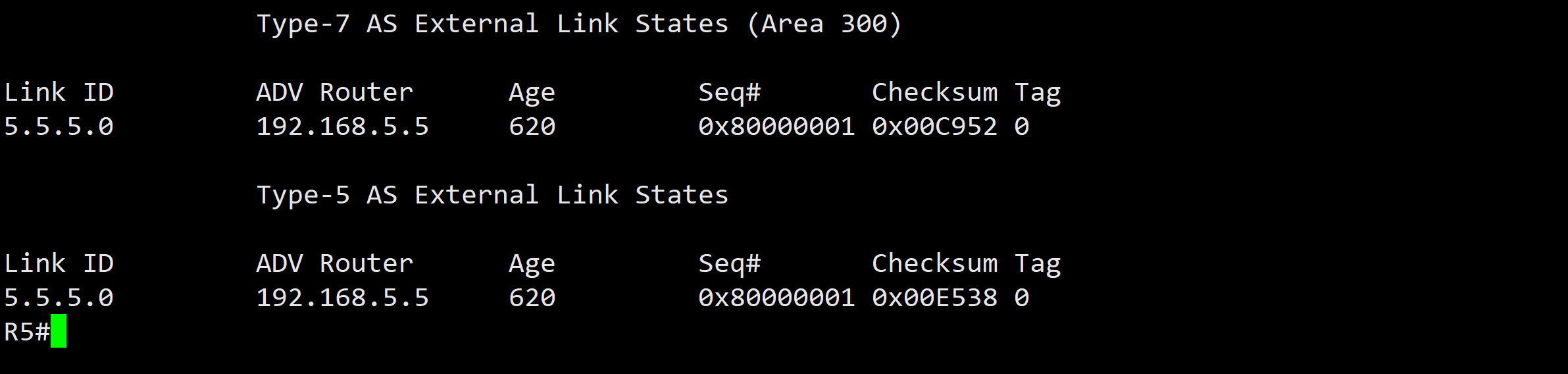

  • show ip ospf database external
    • 没有Type7 到Type5 的翻译，R5 自己生成了1条Type5
  • show ip ospf database self-originate —— 查看自己生成的LSA

实验 - 图3

  • R4 向Area100 生成Type5，向Area200 生成Type7。R4 不会向R3 发送Type5，因为NSSA过滤Type5 和 Type4，但是在R3 上能看到Type5，是由R2生成的

实验 - 图4

疑问

  • R6 上show ip route 没有到R4 4.4.4.4 的路由，为什么

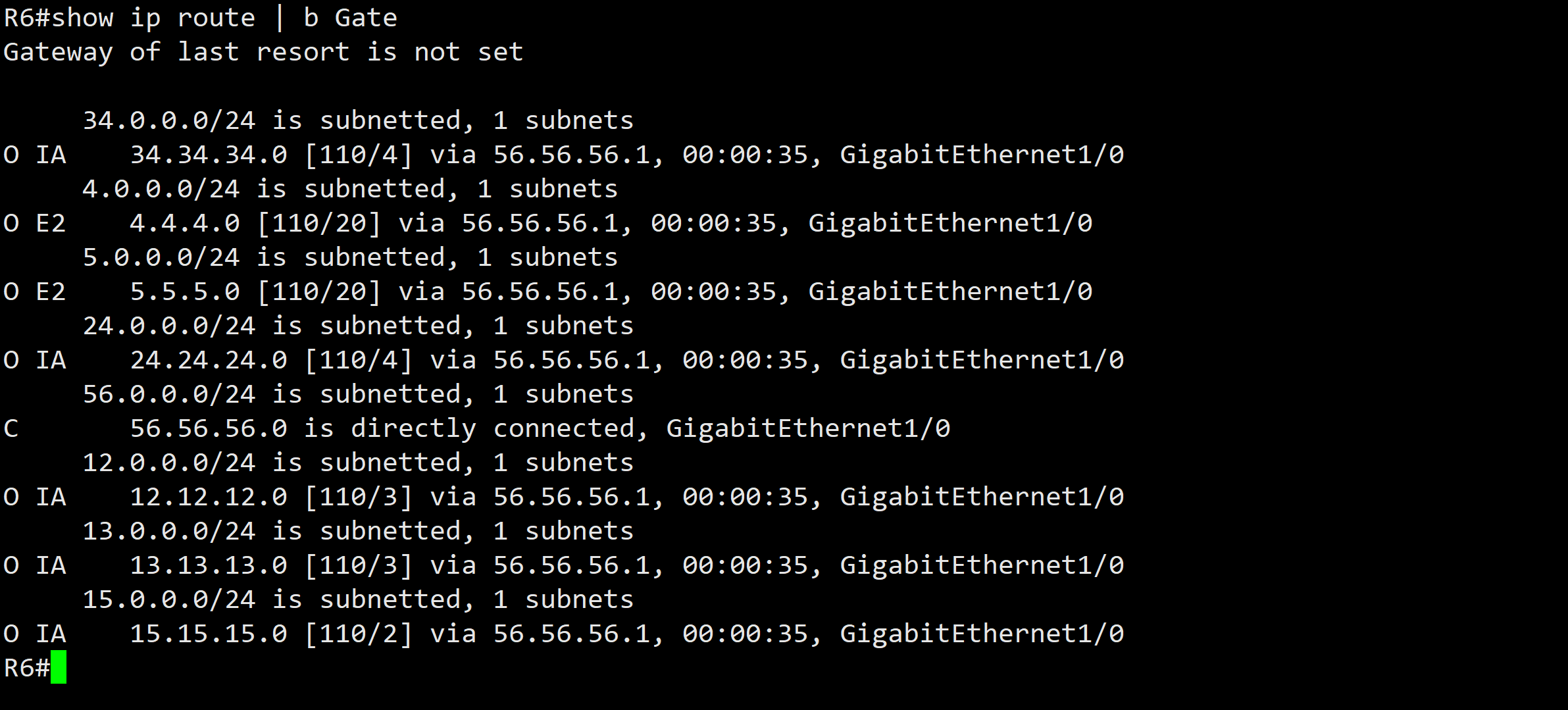

  • R5 和 R6 没配置 NSSA 前的效果，有4.4.4.4。 而且4.4.4.4 和 5.5.5.5 都是 E2

实验 - 图5

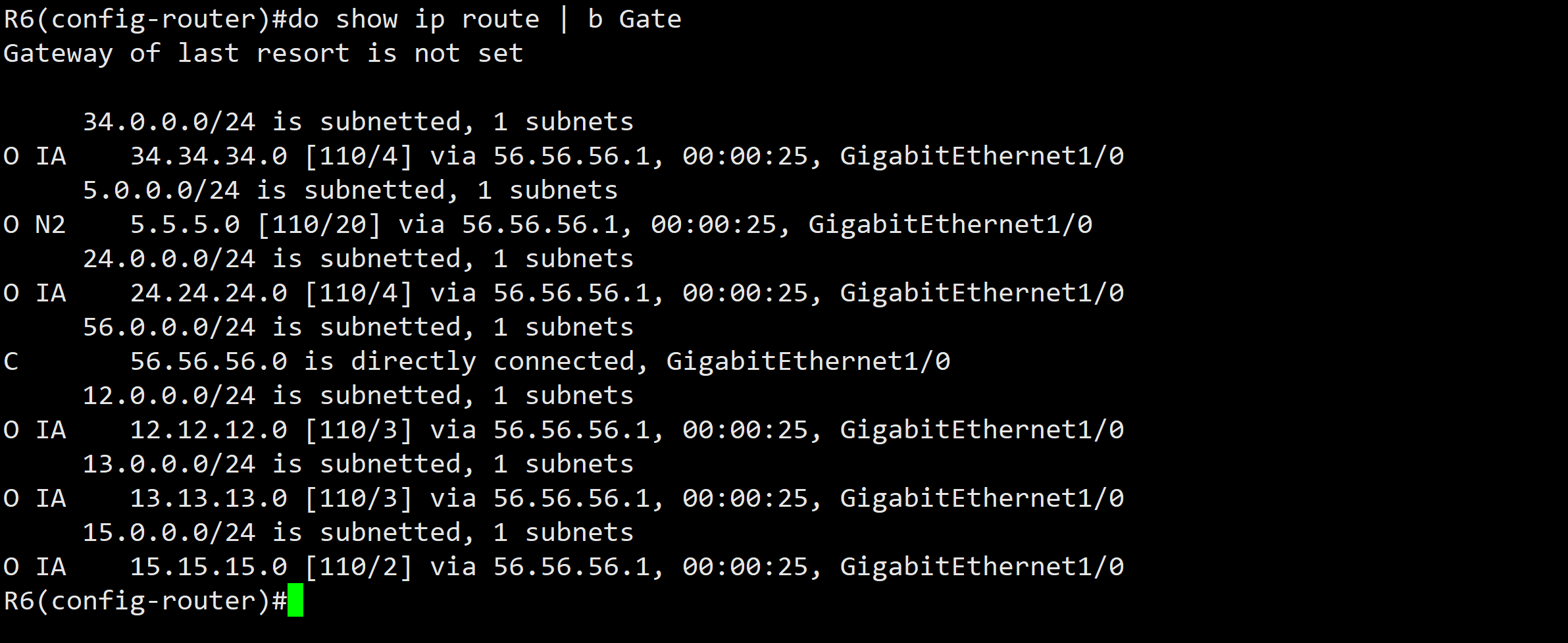

  • R5 和 R6 配置 NSSA 后的效果。4.4.4.4没有了，5.5.5.5 变成了 N2

实验 - 图6

  • R5上可以看到4.4.4.4 的Type5，而NSSA 是隔绝Type5 和 Type4 的，所以4.4.4.4 到不了R6. R6 上的5.5.5.5 是通过Type7 学习到的

实验 - 图7
