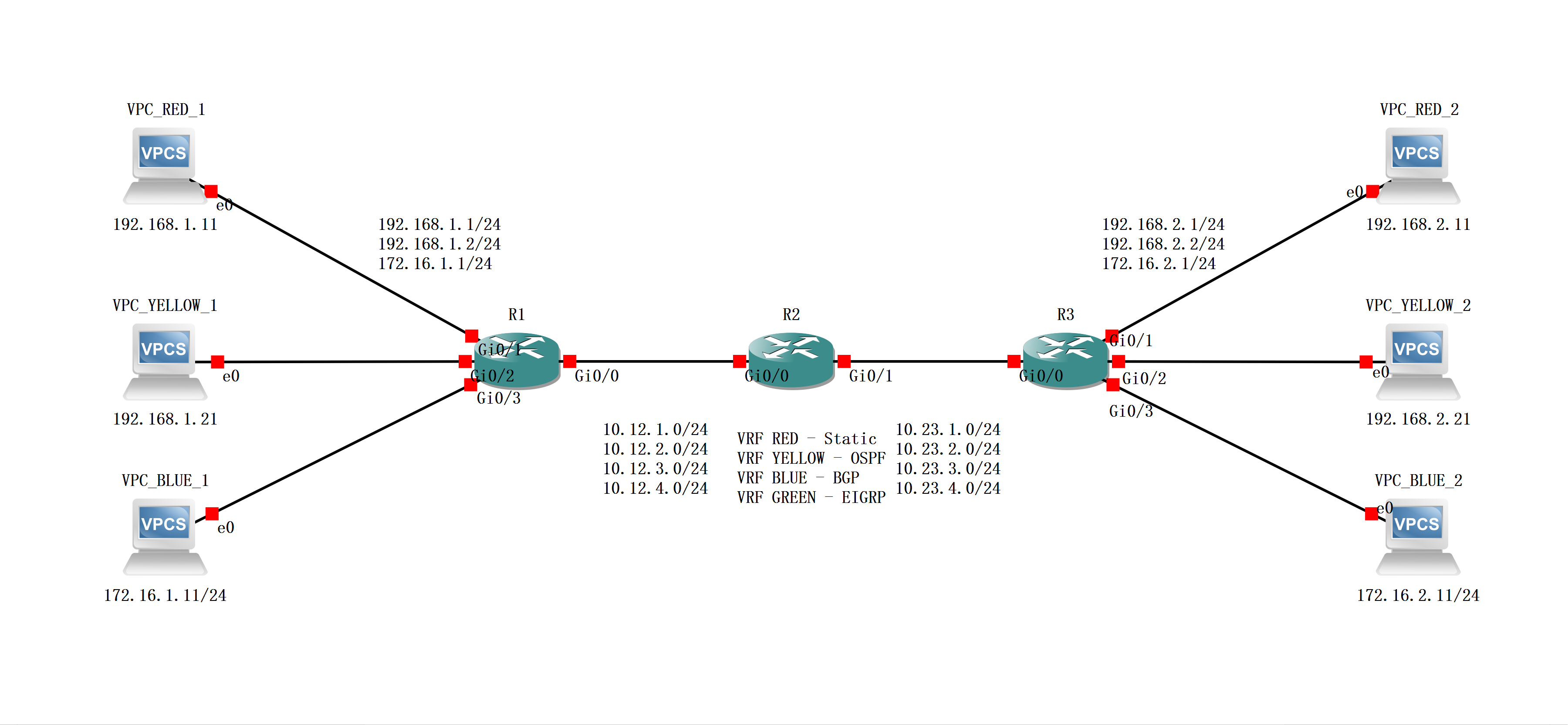

实验01 - VRF Lite

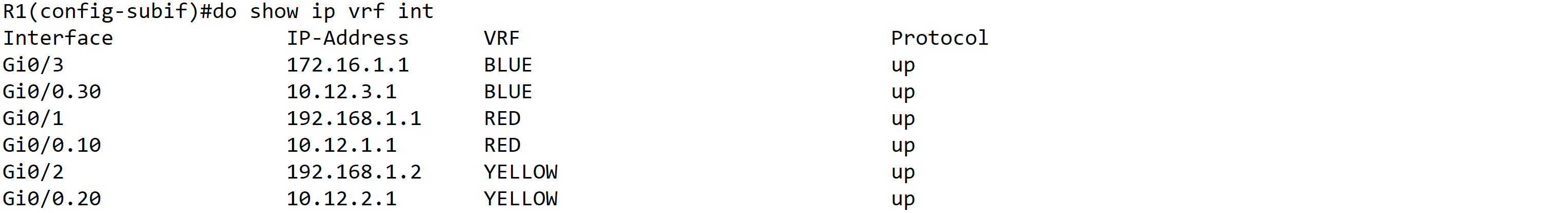

• 配置接口和VRF
• 配置sub-interface

ip vrf BLUE
!
ip vrf RED
!
ip vrf YELLOW
!
interface GigabitEthernet0/1
 ip vrf forwarding RED
 ip address 192.168.2.1 255.255.255.0
!
interface GigabitEthernet0/2
 ip vrf forwarding YELLOW
 ip address 192.168.2.2 255.255.255.0
!
interface GigabitEthernet0/3
 ip vrf forwarding BLUE
 ip address 172.16.2.1 255.255.255.0
!
interface GigabitEthernet0/0
 no shutdown
!
interface GigabitEthernet0/0.10
 encapsulation dot1Q 10
 ip vrf forwarding RED
 ip address 10.12.1.2 255.255.255.0
!
interface GigabitEthernet0/0.20
 encapsulation dot1Q 20
 ip vrf forwarding YELLOW
 ip address 10.12.2.2 255.255.255.0
!
interface GigabitEthernet0/0.30
 encapsulation dot1Q 30
 ip vrf forwarding BLUE
 ip address 10.12.3.2 255.255.255.0
!

• 创建VRF后，原先依赖全局路由表的命令，必须显式地指明使用哪个路由表

在VRF上配置静态路由

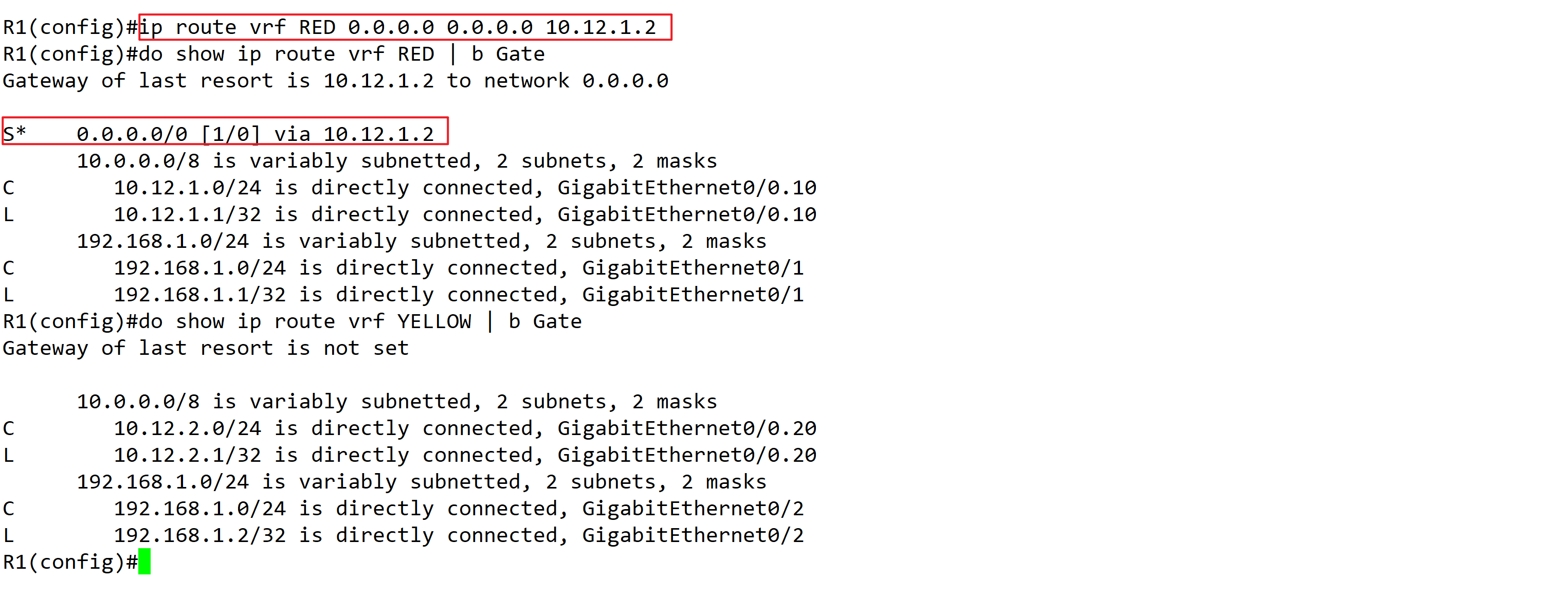

• 在VRF RED上配置默认路由，可以看到路由只出现在了VRF RED路由表中，也说明了VRF 是相互隔离的。对称地，在R3 上也创建默认路由
  • R1、R3 上配置默认路由
  • R2上配置具体的静态路由
  • R2(config)#ip route vrf RED 192.168.1.0 255.255.255.0 10.12.1.1
  • R2(config)#ip route vrf RED 192.168.2.0 255.255.255.0 10.23.1.3

• 此时从VPC_RED_1 和 VPC_RED_2 已相互可达

在VRF上配置OSPF

• 课程48:43,OSPF 懒人配置方法不是 0.0.0.0 255.255.255.255 area 0 么，为什么0.0.0.0 0.0.0.0 也能生效
• 配置

router bgp 65200
 no bgp default ipv4-unicast
 !
 address-family ipv4 vrf BLUE
  bgp router-id auto-assign
  neighbor 10.12.3.1 remote-as 65100
  neighbor 10.12.3.1 activate
  neighbor 10.23.3.3 remote-as 65300
  neighbor 10.23.3.3 activate
 exit-address-family

在VRF上配置BGP

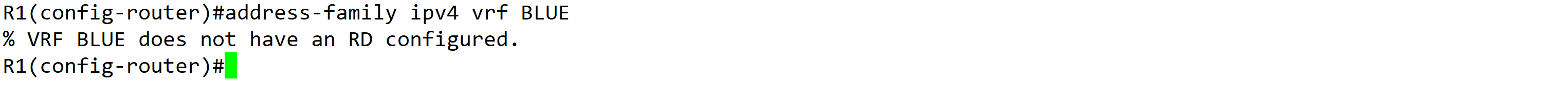

• 需要先配置RD，否则报错。配置RD是在vrf下：rd 100:100

• 配置
  • router-id 获取方式 必须手动配置，即使是指定 auto-assign —— 看起来指定 auto-assign 之后也还是会有提示
  • router-id 可以在bgp 进程下全局配置1个，也可以在每个vrf 下单独配置
  • 另外这里的定义remote-as 和 激活是在一起的，不像标准配置 remote-as 是在bgp，而激活是在 address family

router bgp 65100
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 !
 address-family ipv4 vrf BLUE
  bgp router-id auto-assign
  redistribute connected
  neighbor 10.12.3.2 remote-as 65200
  neighbor 10.12.3.2 activate
 exit-address-family

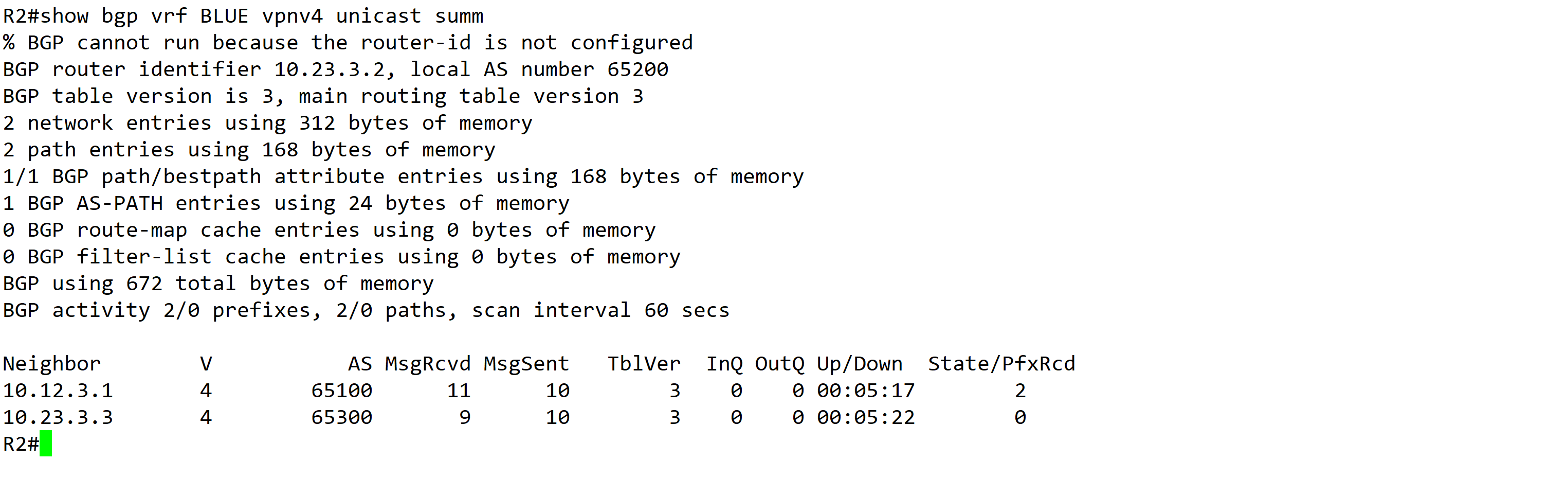

• 在R2查看BGP 邻居： show bgp vrf BLUE vpnv4 unicast summary

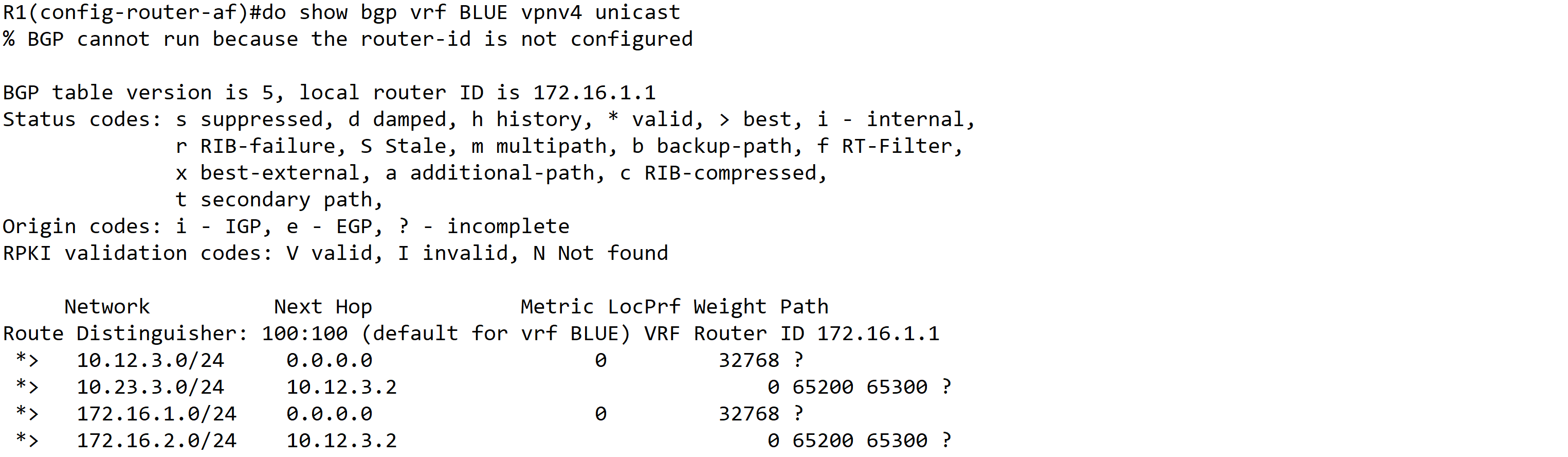

• 在R1查看BGP 路由条目： show bgp vrf BLUE vpnv4 unicast

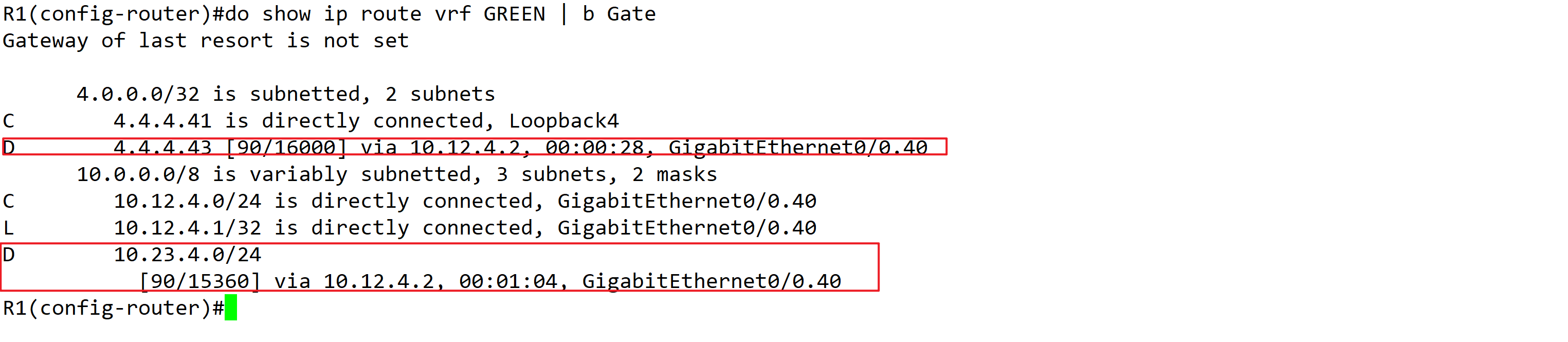

在VRF上配置EIGRP

• EIGRP 只能使用Named模式，Classic 模式不支持VRF

router eigrp R1_EIGRP
 !
 address-family ipv4 unicast vrf GREEN autonomous-system 100
  !
  topology base
  exit-af-topology
  network 4.4.4.41 0.0.0.0
  network 10.12.4.0 0.0.0.255
 exit-address-family
