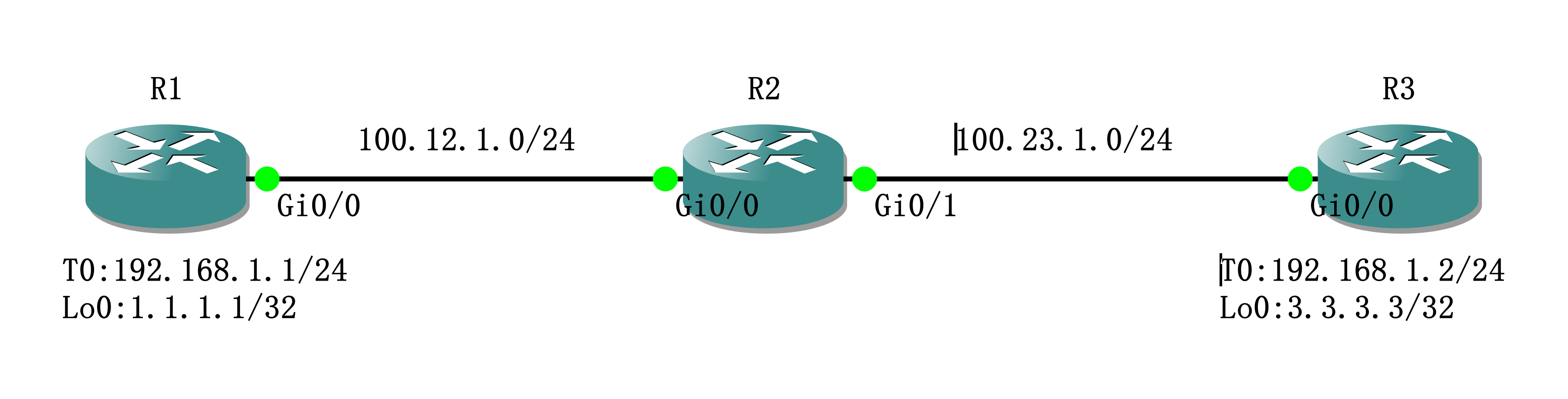

拓扑

实验01 - Recursive Routing - 图1

步骤

  • Underlay 跑OSPF
  • R1和R3 之间创建Tunnel
  • Overlay 跑EIGRP，宣告各自的Lo

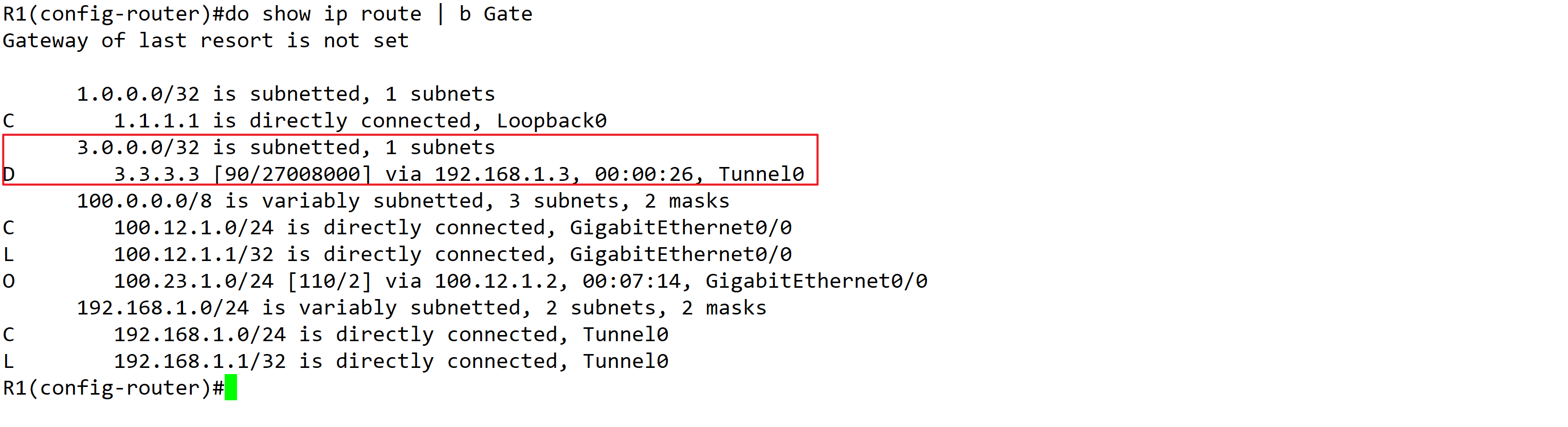

  • R1 学到了去往R3 的LAN（用Lo 3.3.3.3 模拟）的路由

实验01 - Recursive Routing - 图2

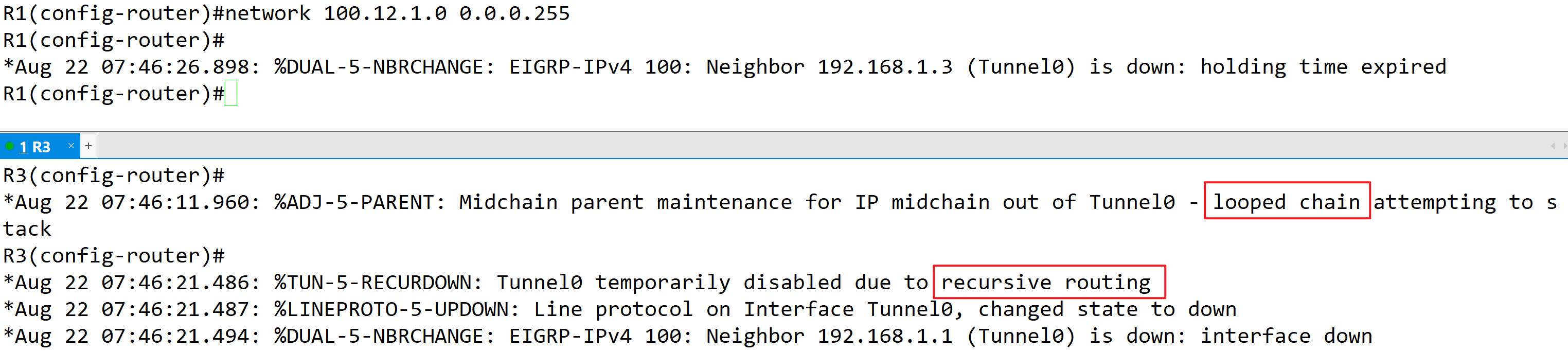

  • 然后我们来看个错误的示范，在R1 的EIGRP里，宣告100.12.1.0 网络。很快就可以看到 T0 端口被检测到存在Recursive Routing，进而被 Down 掉

实验01 - Recursive Routing - 图3
