拓扑

实验01 Closest IGP Neighbor - 图1

步骤

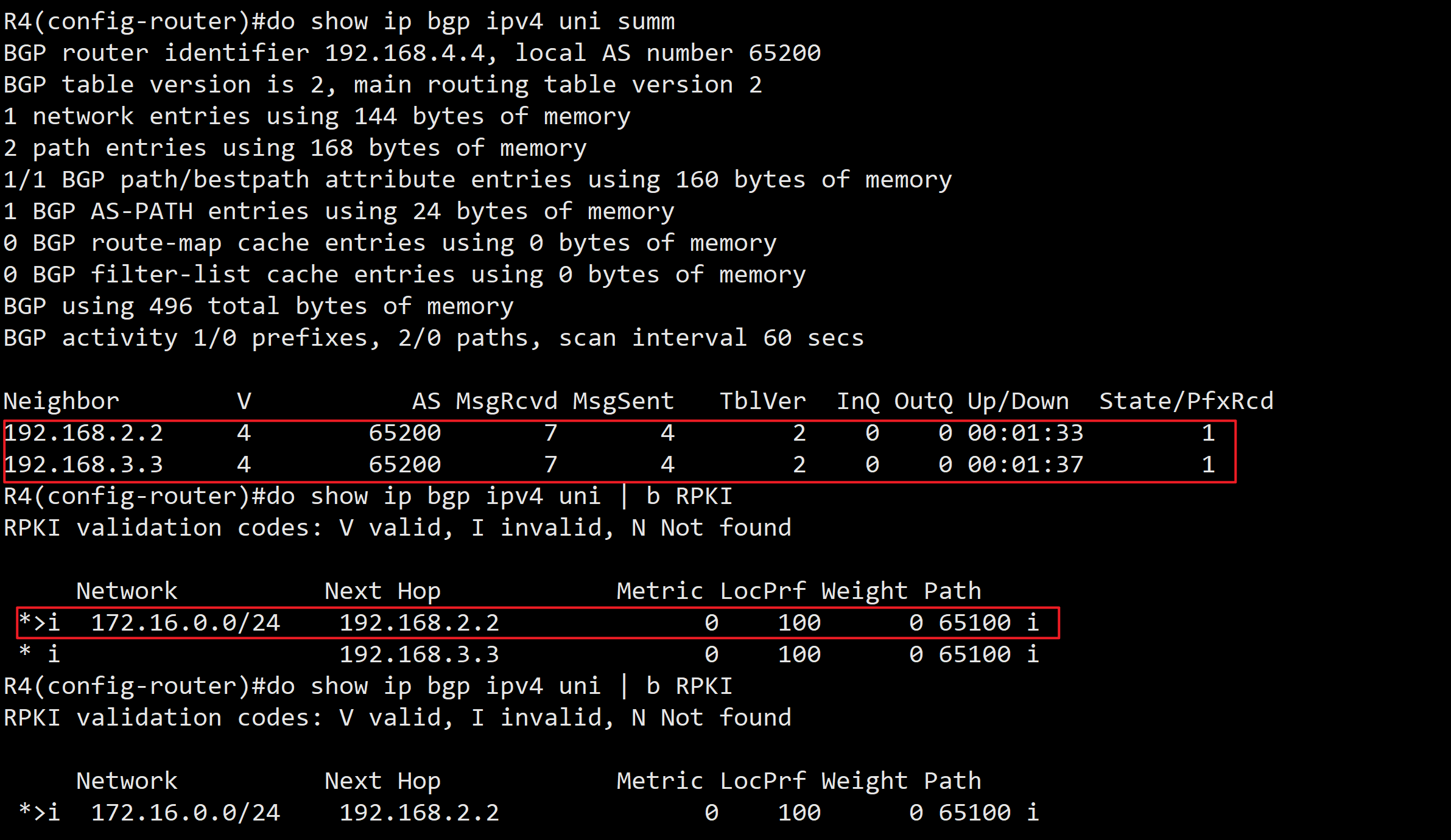

  • R1-R2-R3-R4 配置BGP，确认R4 到172.16 的最佳路径是R2。
  • 注意看明细信息的输出，
    • 括号内的metric 2是从本机到 Next Hop的Metric，为什么是2 —— OSPF 链路10.24.1.0开销是1，再加上这个路由是指向环回地址，所以会再加1. 如果直接使用物理接口的话，这里就是1. —— 可以通过修改OSPF的Cost 观察变化并确认
    • 第2行的 metric 0 是MED值
    • 另外OSPF的开销，是指Router 入口的的开销，不算出口。将R3 G0/1，R4 G0/0，R2 Lo0的cost分别设为10，100，22，最终R3 到达192.168.2.2 的开销是 132 —— 这段话有错误，实际应该是入口Cost的累计统计，参考 最新测试和描述

实验01 Closest IGP Neighbor - 图2

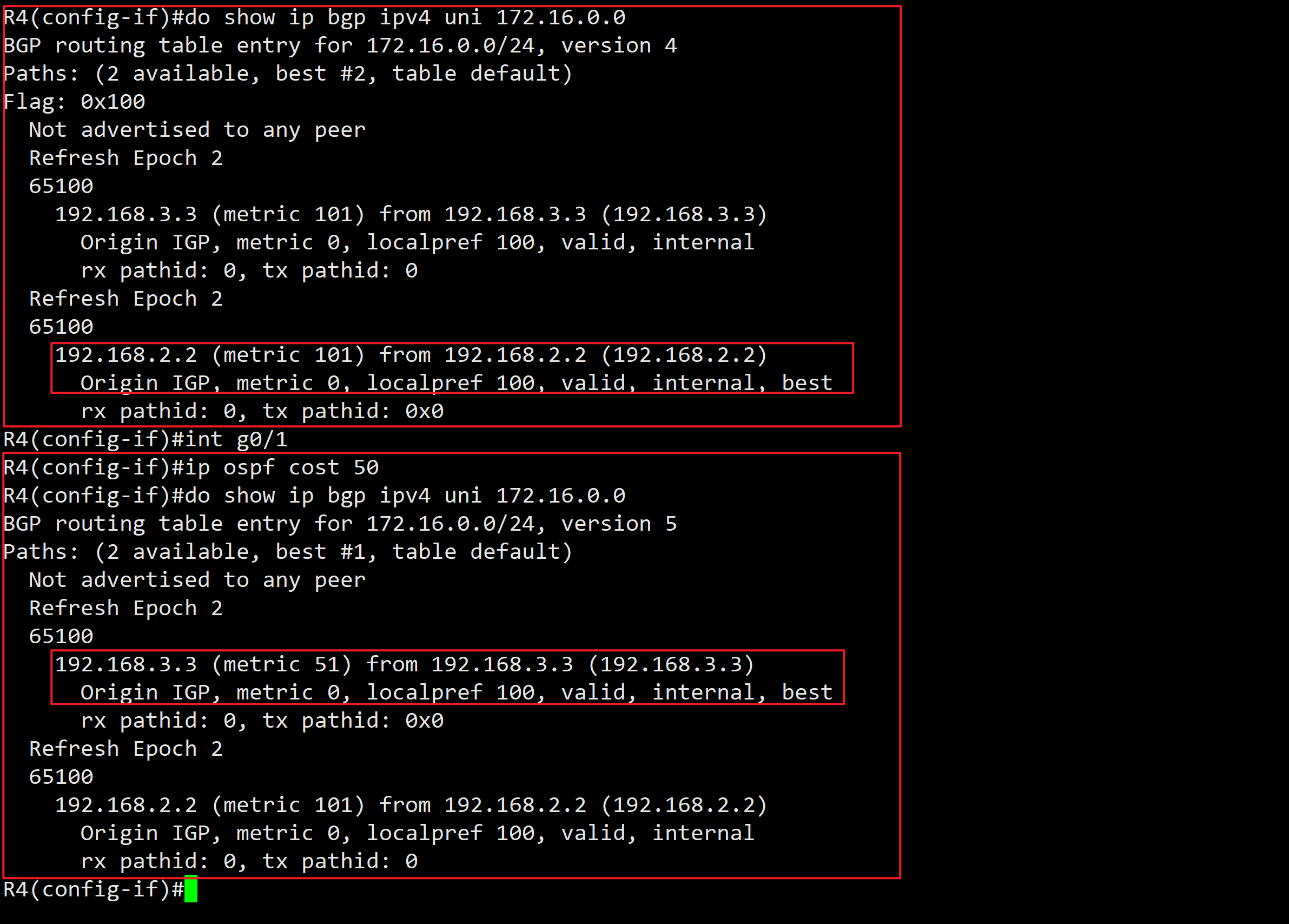

  • 现在修改 ospf cost ，来观察路由是否会发生变化。—— 因为cost 最小允许值是1，没有办法调到更低。所以需要在2个接口上先调高至相同的 cost 。 然后调低R3 的 cost，来观察最优路径是否会变为R3

实验01 Closest IGP Neighbor - 图3

一些奇怪的现象

  • 第一次操作时，R3 比 R2 要先起来，但是最佳路径却是 R2

实验01 Closest IGP Neighbor - 图4

  • 在R2 和 R3上，执行了 no neighbor 192.168.4.4 remote-ts 65200，无法选出最佳路径了。注意看10.12.1.1 括号内写的是 inaccessible. 回去检查BGP配置，发现对应的 update-source 和 next-hop-self 命令也没了 —— 这个要注意

实验01 Closest IGP Neighbor - 图5
