实验02 Originate Non-Default Route

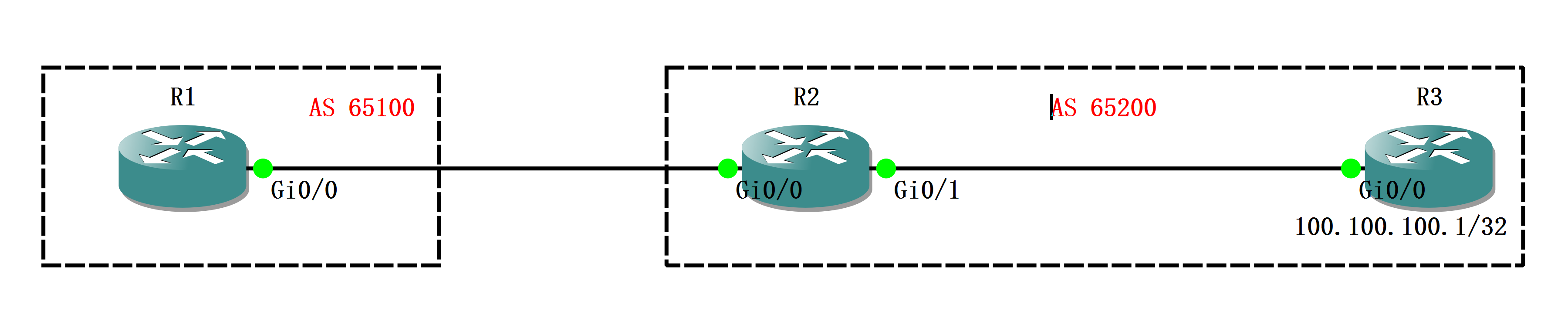

拓扑

配置

router bgp 65200
 bgp log-neighbor-changes
 neighbor 10.12.1.1 remote-as 65100
 neighbor 10.23.1.2 remote-as 65200
 !
 address-family ipv4
  network 100.100.100.0 mask 255.255.255.0 route-map RM_NONDEFAULT_111
  aggregate-address 100.100.100.0 255.255.255.0 route-map RM_NONDEFAULT_333
  redistribute static route-map RM_NONDEFAULT_222
  neighbor 10.12.1.1 activate
  neighbor 10.12.1.1 send-community
  neighbor 10.23.1.2 activate
  neighbor 10.23.1.2 send-community
 exit-address-family

验证优先级

• network
• redistribute
• aggregate-address

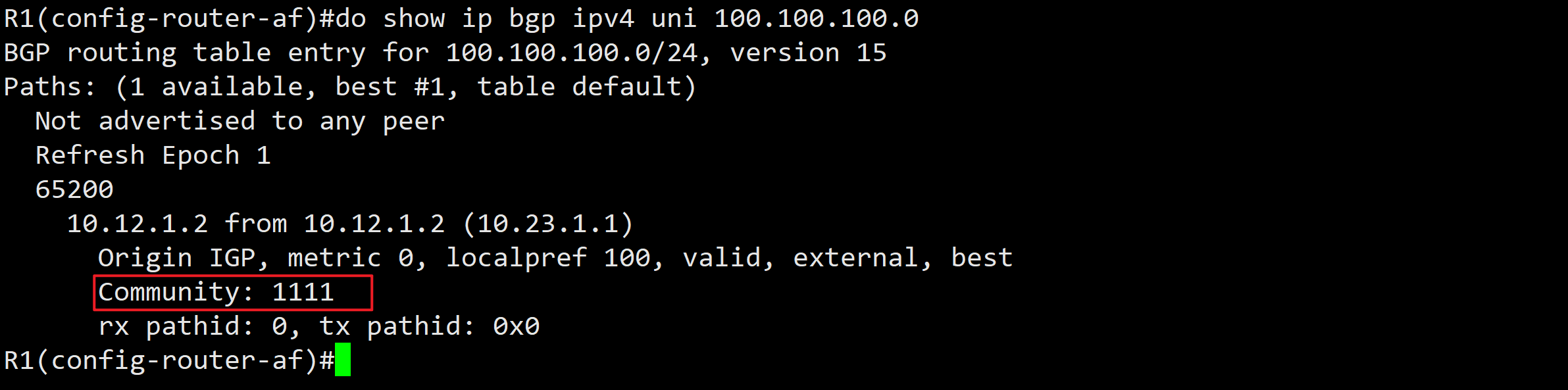

• 观察R1 上100.100.100.0 的Community 值

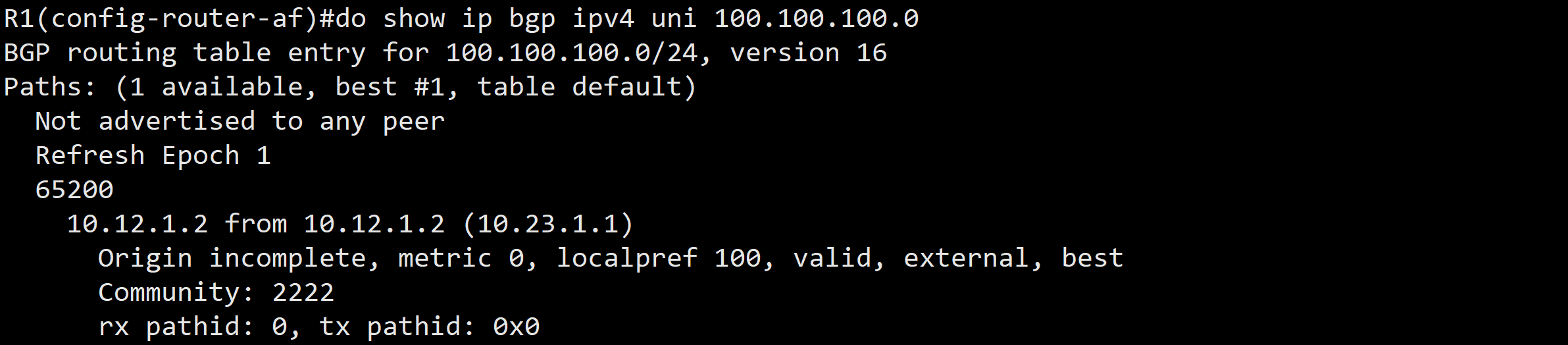

• 然后 no 掉 network，观察 Community 值

• 再no 掉 redistribute 。 此时会发现R1 上收到的路由没有携带 Community值，因为R2 的BGP里除了 redistribute static 这条明细之外，还有1条全局的 redistribute static .
• 将其去掉之后，会发现R1 完全收不到R2 的路由宣告了。因为使用 aggregate-address 成功宣告的前提是BGP路由中有这个明细。我们在 R3 上创建1个100.100.100.1/32 的Lo0，然后network 进 iBGP
