实验03 - Community No-export-SubConfed

ip bgp new-formart 设置Community 数值的显示格式。Cisco 默认使用旧的显示格式

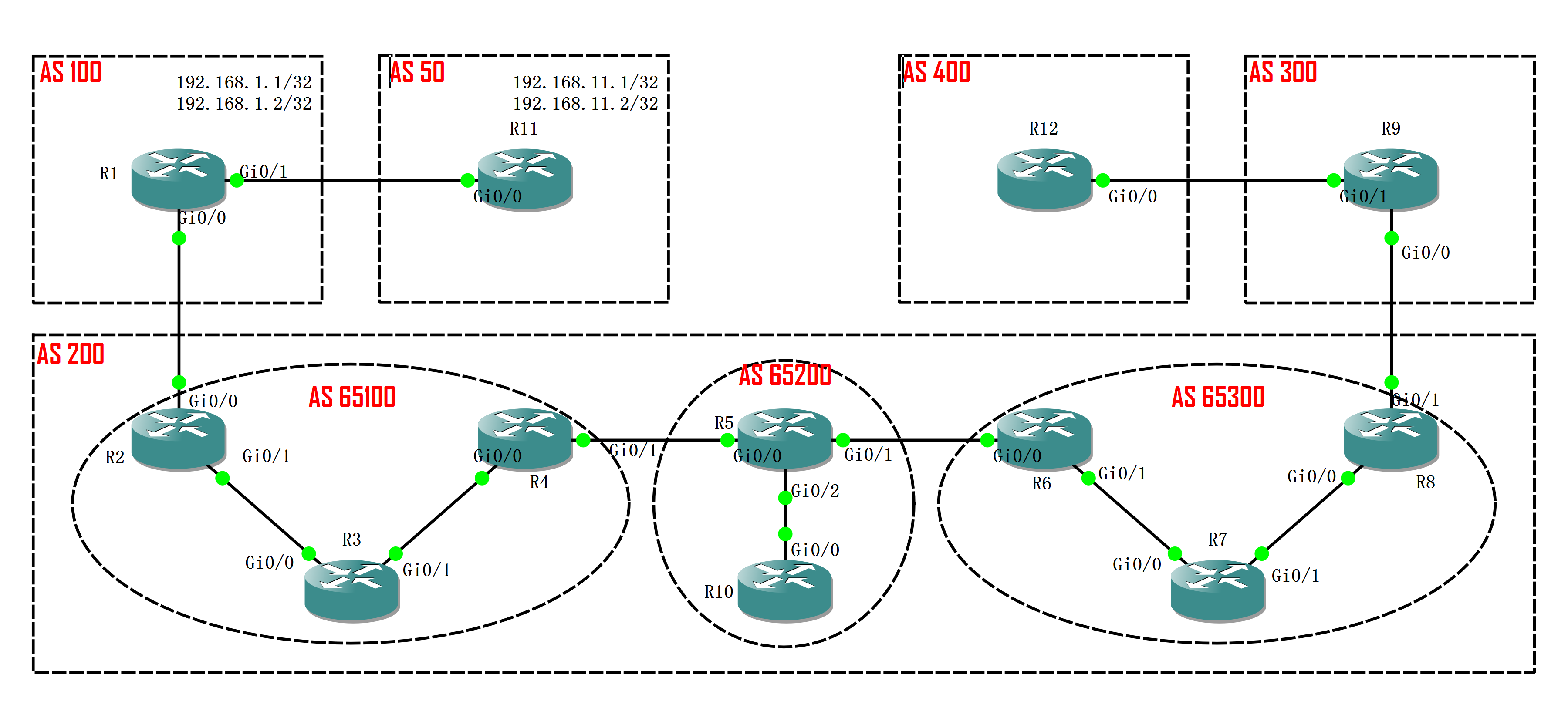

拓扑

实验

• No-export-SubConfed 在IOS 上是叫 local-as.
• 我们在R11 和R1 上分别宣告各自的2个Lo，然后
  • R11 上针对192.168.11.11 设置 Community 为 Local-AS，
  • 在R1上针对192.168.1.1 设置 Community 为 Local-AS

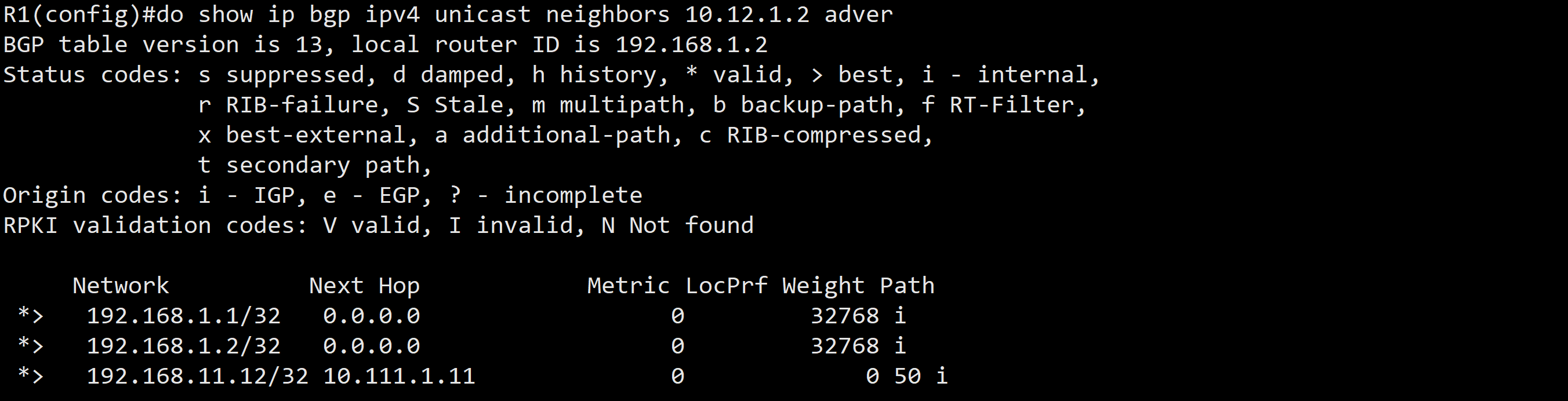

• R11的192.168.11.11，发到R1之后就没再发了，而192.168.11.12 可以一直发到重点R12. 说明Local-AS 等同于 No-Advertise。——@20220816
  • 上面这个结论不够严谨，因为AS100里只有1个Router，只有在有2个Router的情况下，R1没有再对外传播，才能证明和 No-Advertise 效果等同 @20220817，见“后续补充”

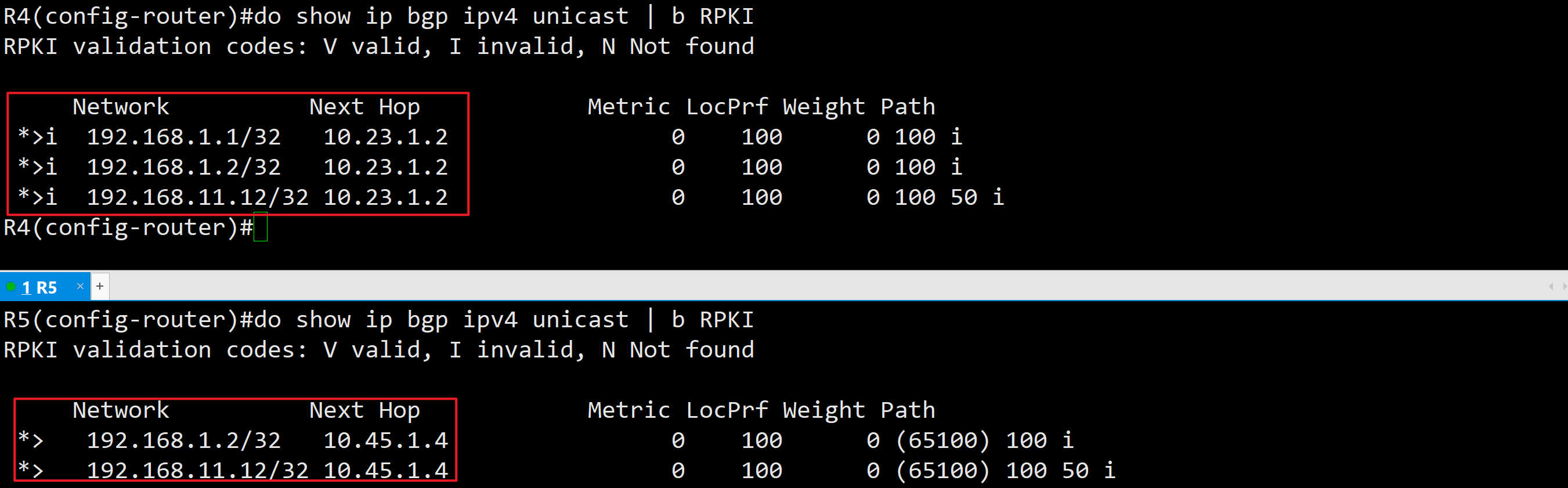

• R1 的192.168.1.1 一直发到R4，即Confederation 内部的第1个 sub-as 的边界，到R5 之后就只剩下了2条。

• R2 向下游设置 next-hop-self 前后的效果差异
