实验01 - Community No-Advertise

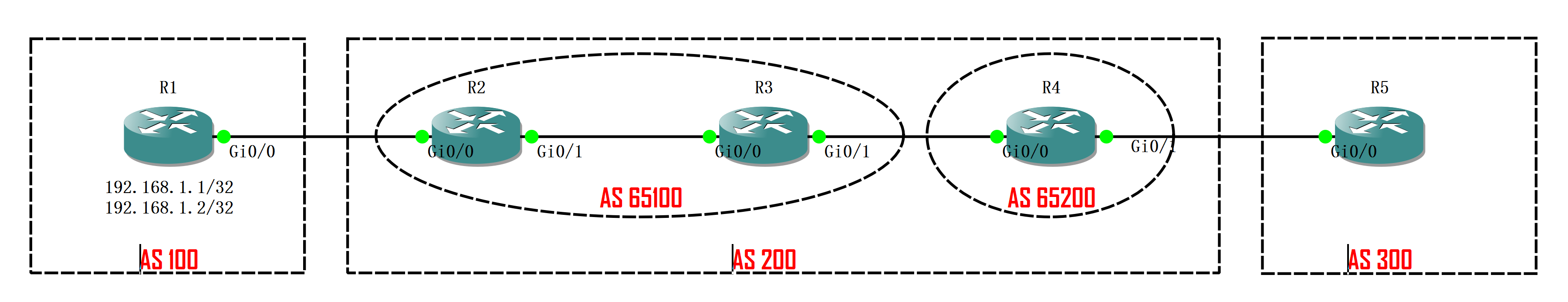

拓扑

步骤

• 配置各接口IP，配置BGP
• R1 通过 network命令 宣告2个环回接口
• R2、R3、R4 跑 Confederation

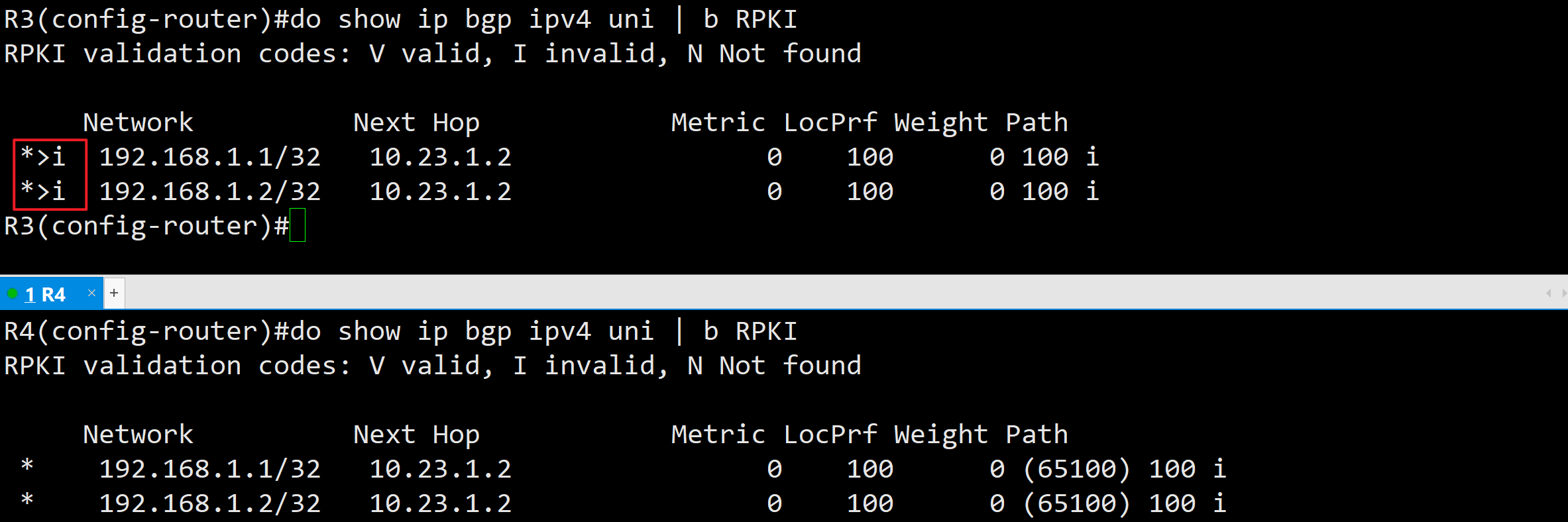

• 配置完成后，确认R3和R4 都有收到来自R1的路由，但是R4没有将其写进路由表，也没有再向R5 宣告 —— 因为R4 不知道怎么去到Next Hop，那R3 是如何知道的，因为和R2是直连网段

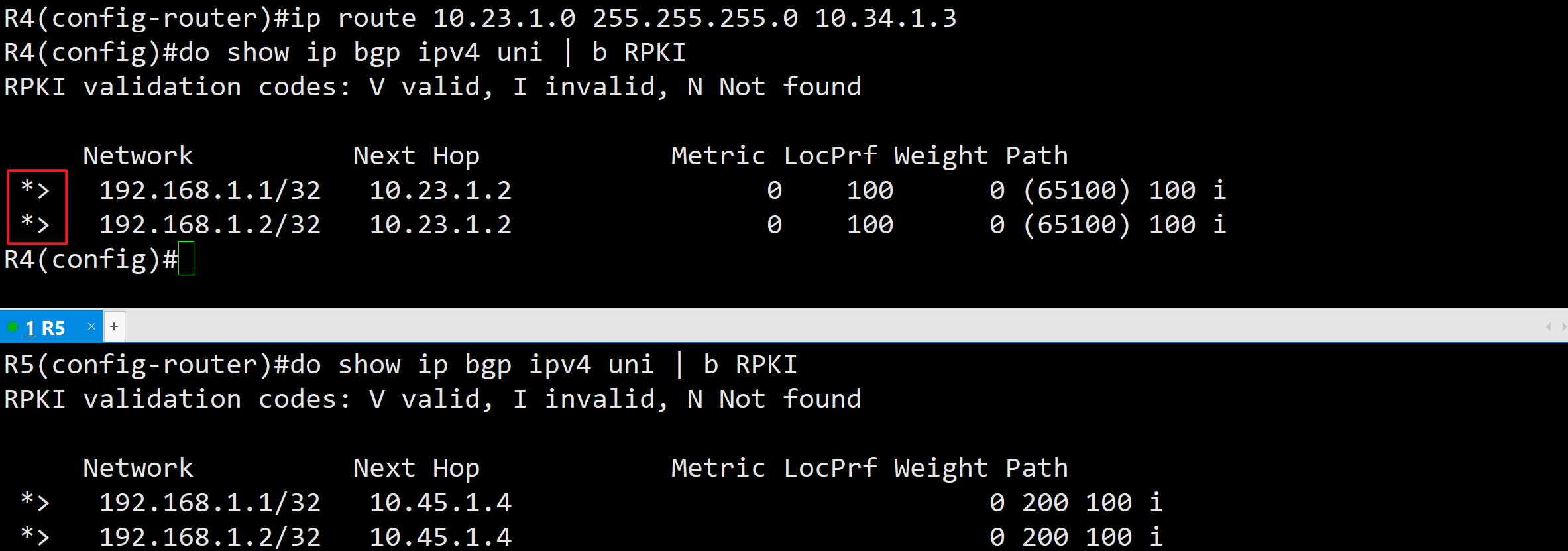

• 为了让R5 也能收到这2条路由，我们在R4 上配1条静态路由

• 我们在R2上创建 prefix-list, route-map 并加载到BGP，然后到R2-R5 上查看，还是可以收到 192.168.1.2 的路由

ip prefix-list PRE_192_2 seq 5 permit 192.168.1.2/32
!
route-map RM_192_2 permit 10
 match ip address prefix-list PRE_192_2
 set community no-advertise
!
route-map RM_192_2 permit 20
!

• 因为Cisco IOS默认是不传递 community的。我们在R2上补1条：neighbor 10.12.1.2 send-community。此时在R2上就可以看到192.168.1.2明细条目的变化，显示 not advertised to any peer

• 于此同时，R5 （R3、R4）上没有了192.168.1.2，只剩下了192.168.1.1

• 我们可以用一些辅助命令来进一步确认 ： show bgp ipv4 unicast neighbors 10.12.1.2 advertised-routes 可以看到R1 是有在正常宣告2条路由，而R2对外宣告时 只剩下了1条
