实验01 BGP Synchronization

拓扑

• 感觉这个“BGP Synchronization” 准确的说法应该是 BGP Synchronization Limitation，即满足Sync 之后才能继续传递，不满足就不会继续传递
• 这个Sync 并不是动词

步骤

1. 配置R2、R3、R4 接口IP
2. 在R2 和 R4 上配置 BGP

router bgp 65200
 bgp log-neighbor-changes
 neighbor 10.23.1.1 remote-as 65200

1. 查看状态，此时State 是 IDLE，表示正在尝试发起连接，而TCP无法建立

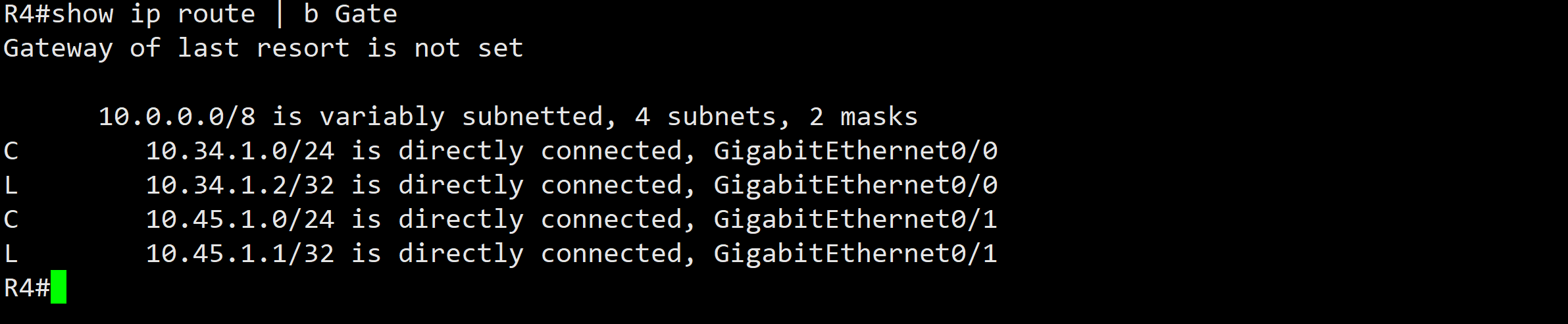

1. TCP建立连接的前提是路由可达，R2不知道怎么到达R4，反过来R4 也不知道怎么到达R2。路由表里只有直连路由

1. 现在我们模拟1个IGP，在R2到R4 之间开启OSPF

1. 此时再看BGP状态，已经成功建立，但是没有收到路由，PfxRcd 为0

1. 在R4 上将10.45.1.0 网络通过BGP宣告。这条路由会被加载进Local RIB以及 ADJ-RIB-OUT表。然后在R2 的RIB表也能看到这条路由
   1. R4(config-router)#network 10.45.1.0 mask 255.255.255.0

1. 同时这条路由也被加载进R2的Route Table，因为BGP Sync默认是关闭的，不管IGP是否有学习到这条路由。注意此时R3 仍然没有去往10.45.1.0 的路由，而且此时在R2 上也是无法ping通 10.45.1.0 —— 在R2 上形成了路由黑洞
   1. 此时如果R1 上也开启BGP，这条路由还会继续传递给R1

1. 我们在R2 上开启 BGP Sync，开启之后，R2会看通过BGP学到的路由，是否也有通过IGP学到。结果当然是没有，所以R2的Sync 会失败，R2就不会把这个只通过BGP学到的路由加载进路由表
   1. 这个截图下半部分有些问题，过滤OSPF路由 —— 但不影响结果和结论

1. 确认R2的路由表没有10.45.1.0的路由。此时R2 就不会称为路由黑洞
   1. clear ip route * 触发重建

1. 另外查看具体的 BGP 路由条目，可以明确看到当前状态
   1. show ip bgp ipv4 unicast 10.45.1.0

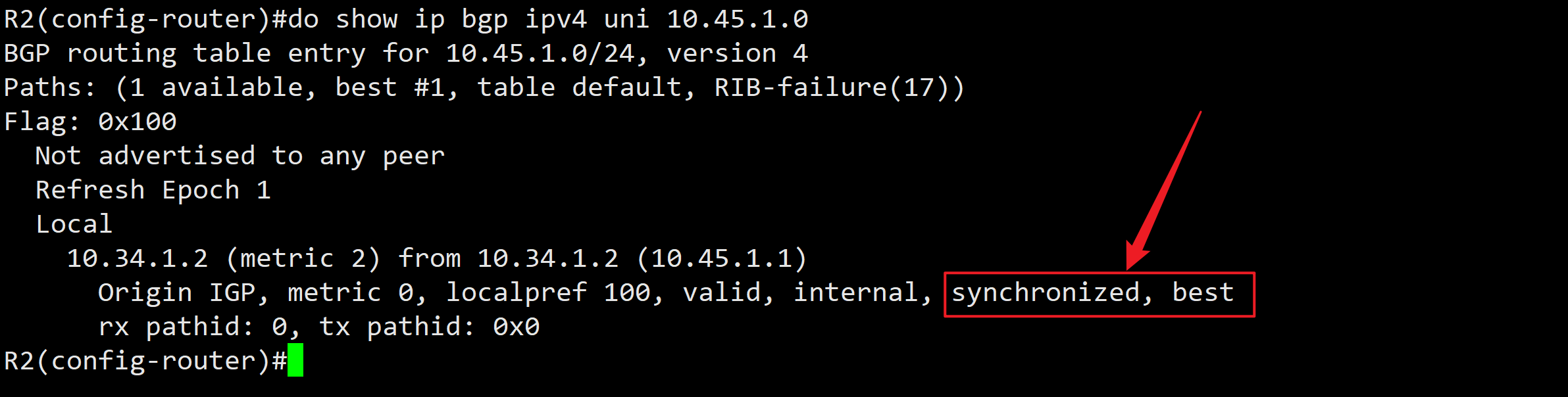

1. 那如何解决R2 到达R4 的问题。最简单的就是在R4上通过OSPF 把10.45.1.0 宣告。 执行后回到R2，查看BGP路由条目，发现当前状态变成了 sync。BGP 和 IGP 都有学到这条路由。
   1. 同时注意到图中的输出信息有个RIB-failure，表示BGP无法将路由加载到路由表

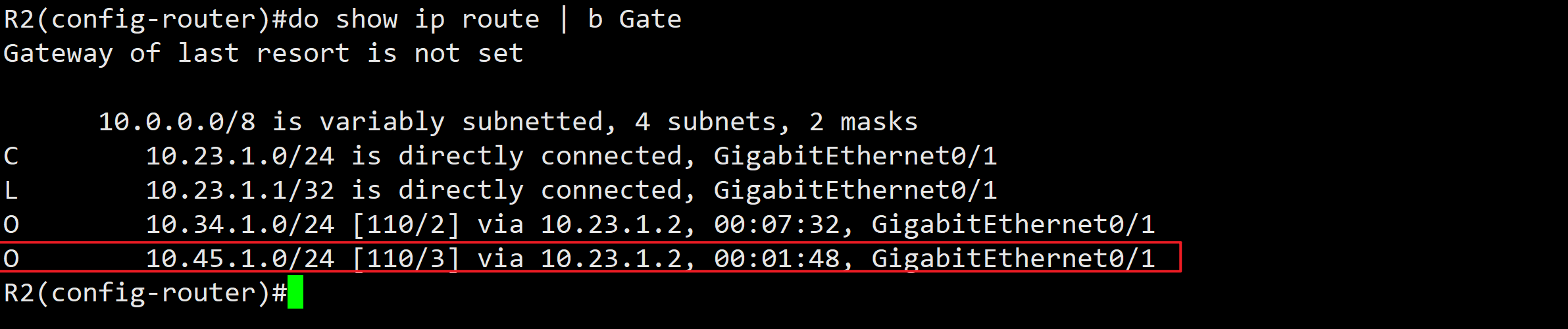

1. 但是在这个实验里，上面这个操作又引入了1个新问题。可以看到R2 上去往10.45.1.0 是走OSPF。

1. 结合上一步出现的RIB-failure，可以看到具体原因：Higher admin distance —— iBGP的AD是200，而OSPF 是110 ，所以AD小的优先，只有OSPF进入到路由表
   1. show ip bgp ipv4 unicast rib-failure

1. 进一步的疑问，既然BGP Sync 可以避免网络黑洞，为什么默认关闭？ —— 因为还需要把其他网络重分布到 iBGP网络中，这种重分布会引入一些不必要的麻烦
