拓扑
基础配置
- 配置接口IP 和 BGP
实验配置
- 先 no 掉 R2、R3、R4 和 R5的BGP 连接
- 先在R4 上配置 prefix-list，route-map 设置 MED 200，BGP加载到 out —— 开启连接
- 然后在 R3上配置prefix-list，route-map 设置 MED 100，BGP加载到 out —— 开启连接
- 最后在 R2上配置prefix-list，route-map 设置 MED 150，BGP加载到 out —— 开启连接
- 此时因为R4 上的Router 最旧，所以即使R5 有3条路，始终是走R4。如图
- show ip bgp ipv4 unicast 172.16.0.0 最后收到的排在最上，最先收到的在最下。如图

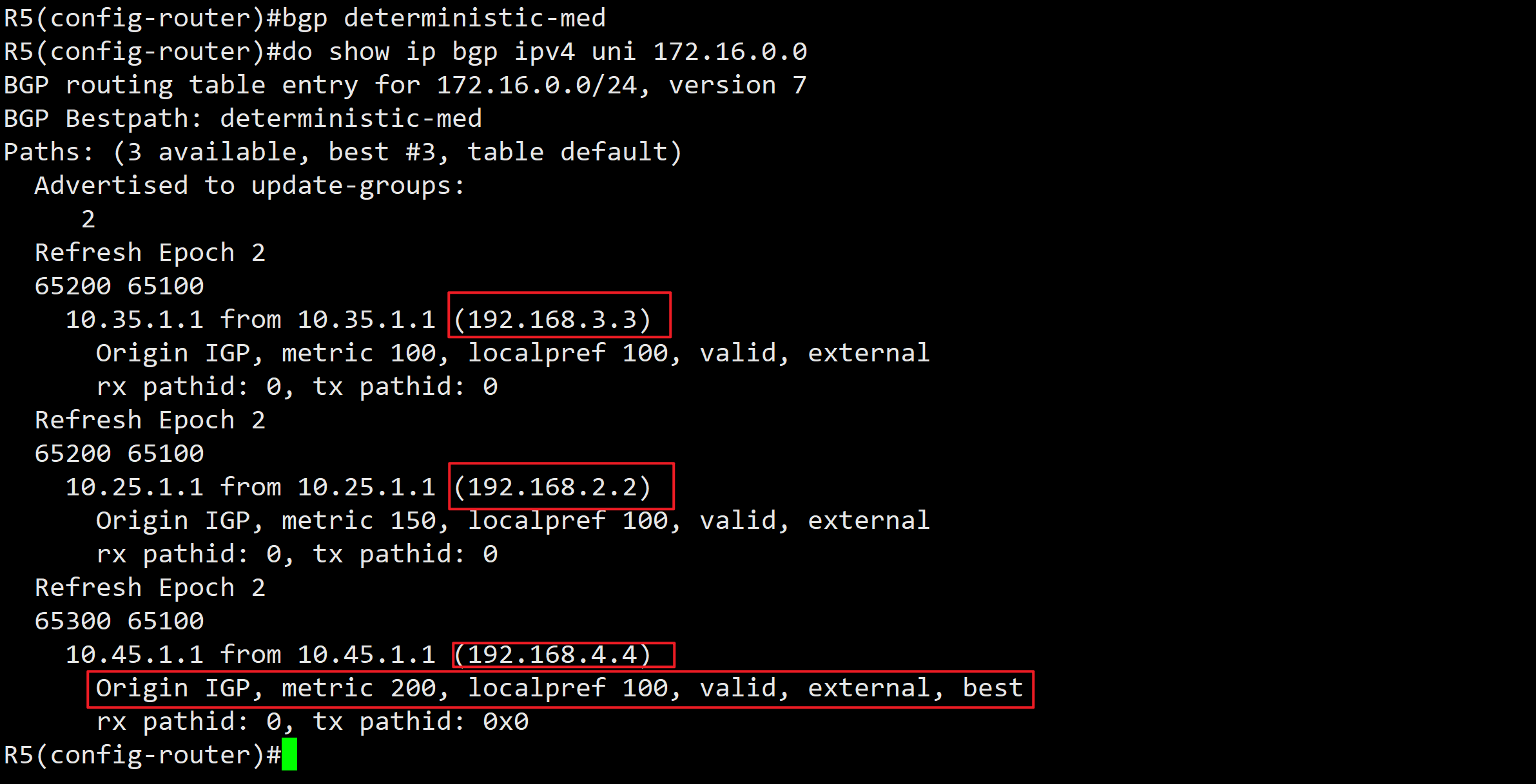

- 敲入bgp deterministic-med 命令，BGP table 的顺序会发生变化，但是路径选择没有变化，依然R4 是最佳。如图 —— 因为对AS65200 的路由进行了比较

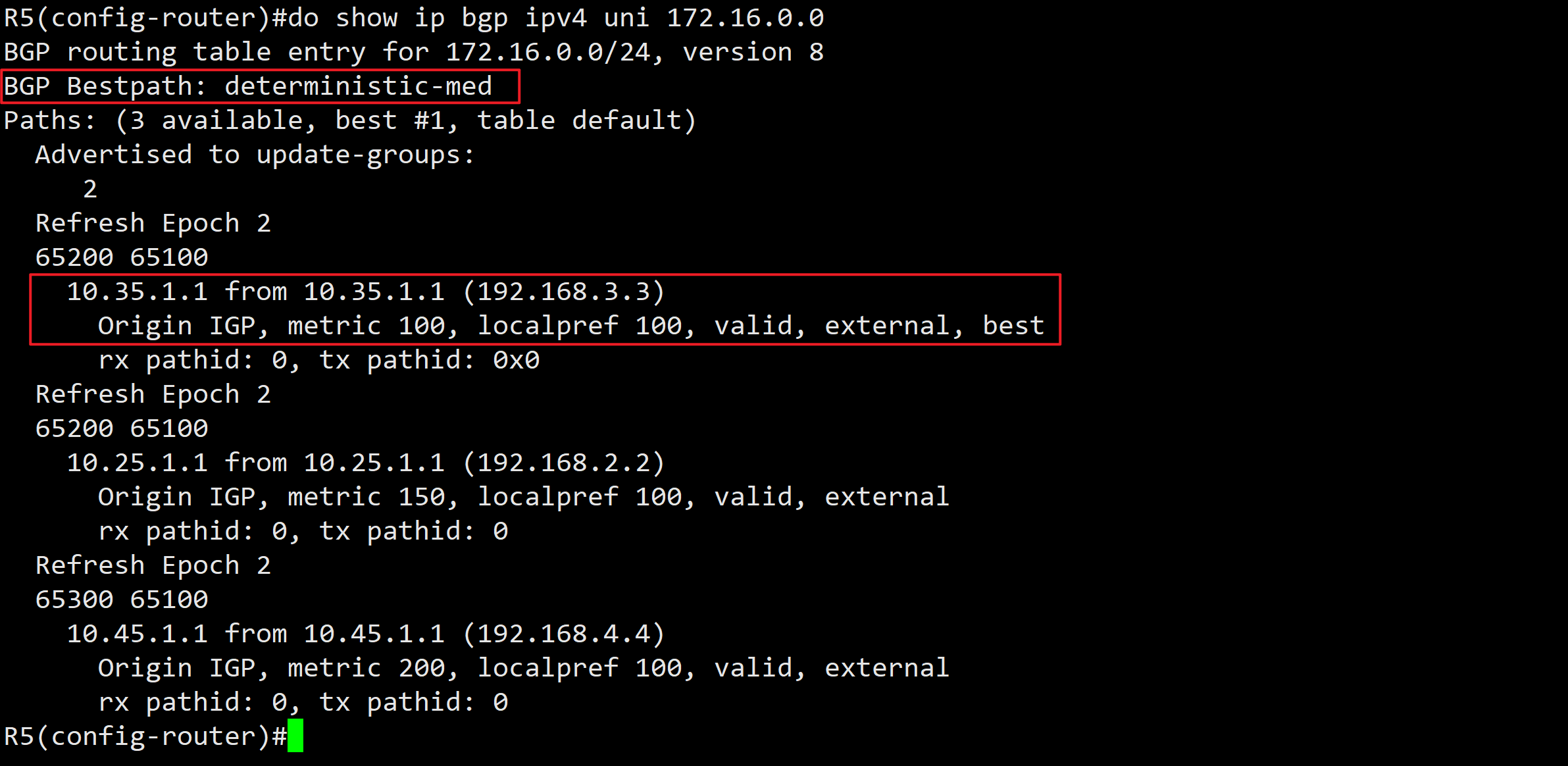

- 敲入bgp always-compare-med ，要稍微等待。此时可以看到最佳路径发生变化. Med 为100的 R3成为了最佳路径
