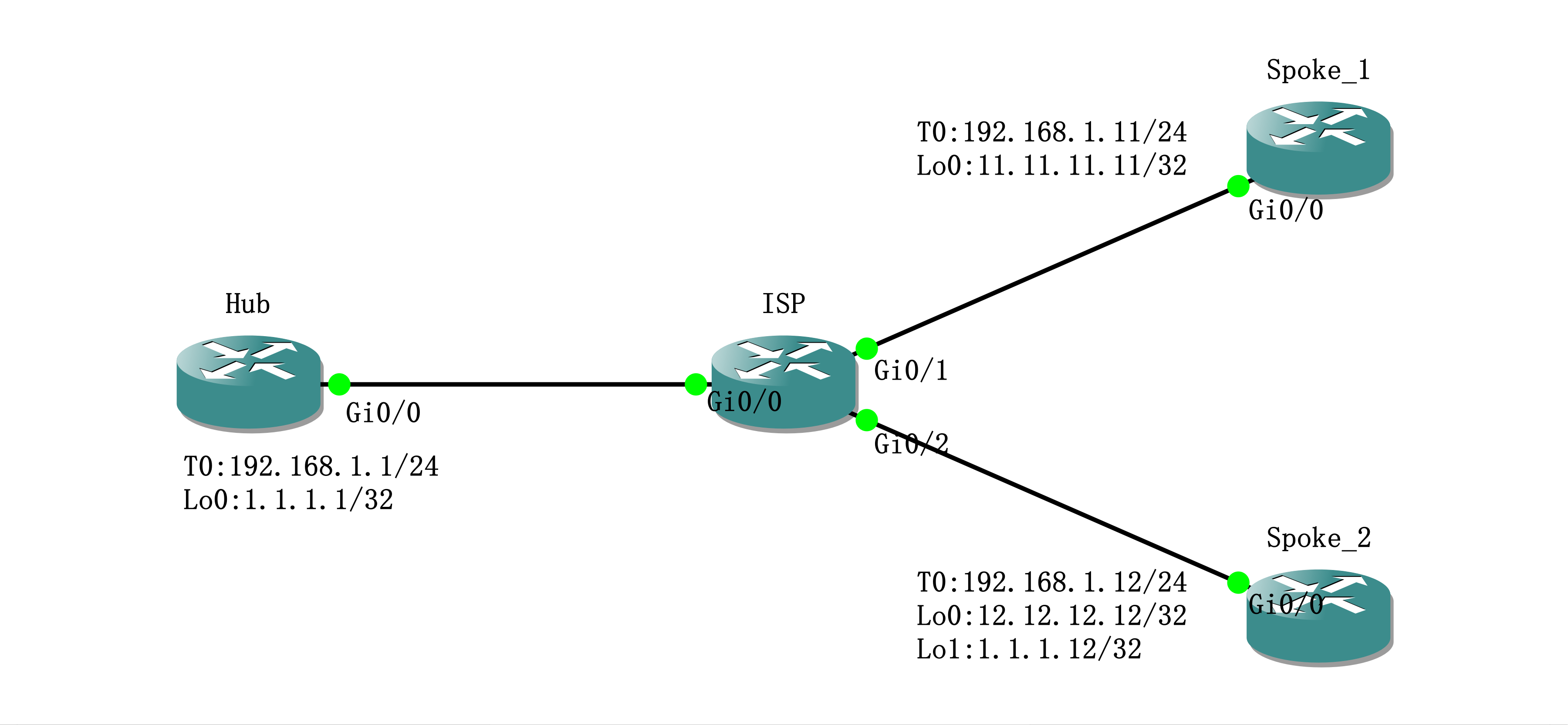

实验01 - DMVPN with IPsec - 图1

步骤

  • 还是建议从Phase1配起，直到Phase3
  • IPsec 的配置整体分为3大部分
    • 第1大部分是isakmp，其中又分 isakmp policy 和 isakmp key
    • 第2大部分是ipsec，其中又分 transform-set 和 ipsec profile
      • 标准IPsec中，是配置transform-set 和 IPSec map
    • 第3部分，将ipsec profile 挂载到接口
      • 注意 ip mtu 的设置
  1. !!!!!
  2. crypto isakmp policy 10
  3.  encr aes 256
  4.  hash sha256
  5.  authentication pre-share
  6.  group 5
  7. crypto isakmp key CISCO address 0.0.0.0
  8. !
  10. !!!!!
  11. crypto ipsec transform-set MY_YS esp-aes 256 esp-sha256-hmac
  12.  mode transport
  13. !
  14. crypto ipsec profile DMVPN_IPSEC_PROFILE
  15.  set transform-set MY_YS
  17. !!!!!
  18. interface tunnel 0
  19.  ip mtu 1400
  20.  tunnel protection ipsec profile DMVPN_IPSEC_PROFILE

验证

  • show crypto ipsec sa
  • show dmvpn detail
