实验01 - mGRE

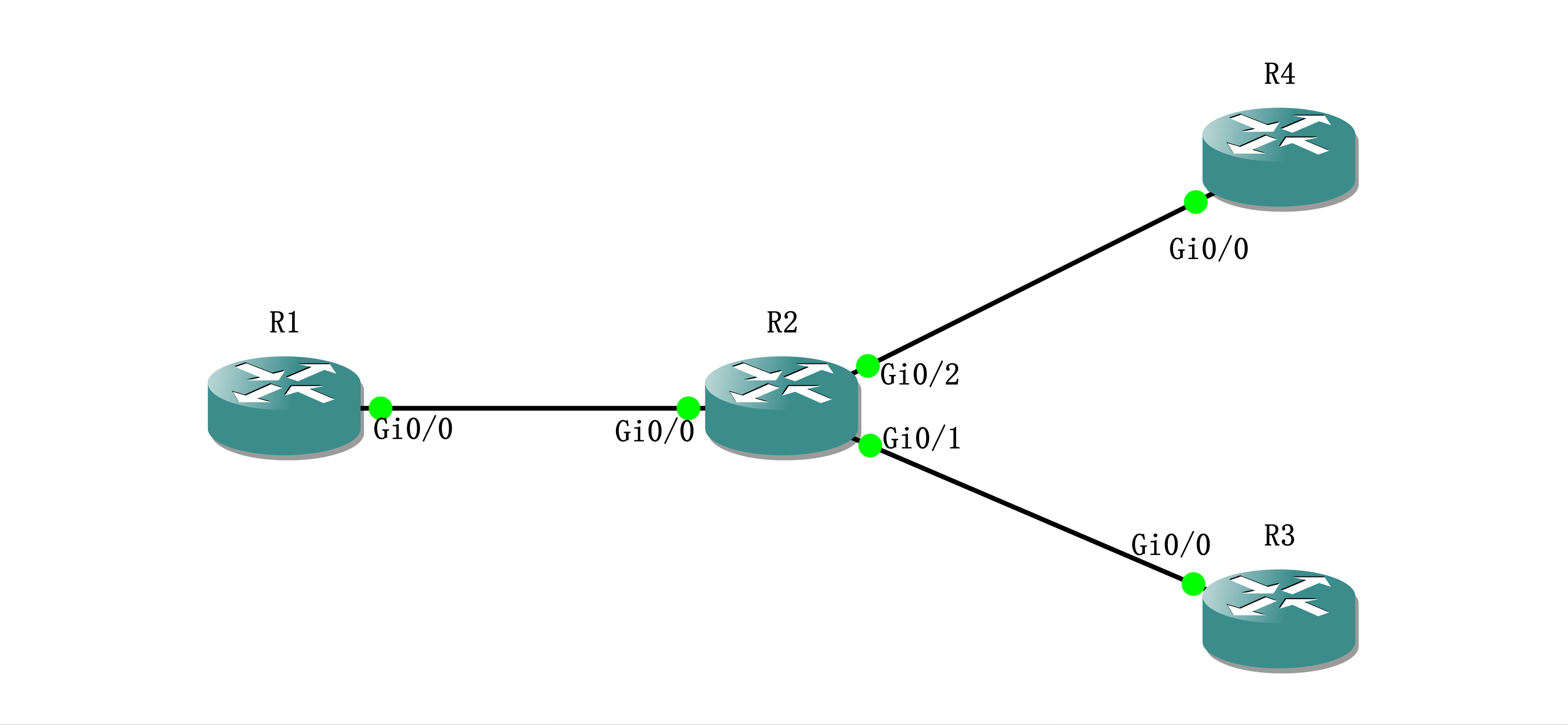

拓扑

步骤

• R1 上创建2个Tunnel，分别连通R3 和 R4 —— 这种架构 P2P 的弊病就是每新接入1个Spoke，在Hub 和 Spoke 都需要各自增加配置
• 在 mGRE 上，Hub 上只需要1个Tunnel就可以和不同的Spoke连通
• Hub 的配置上，需要做一些调整
  • 删除 tunnel destination
  • 改为 tunnel mode gre multipoint
  • 这个改动就引入1个问题，Hub 如何知道 Spoke —— 考虑借鉴ARP的思路，但是中间部分是3层，所以就引申出了 NHRP
• 我们这个拓扑，就是典型的NBMA ——
  • 3层不支持广播
  • 1条线路可以和不同Router通信
• 如上所述，在R1上删除1个 Tunnel，并调整配置
  • 删除 tunnel destination 改为 tunnel mode gre multipoint
  • 设置 network-id
• R3、R4 调整配置
  • 修改Overlay 地址 和 R1的Overlay地址为同网段
  • nhs 地址是Overlay 地址

interface Tunnel0
 ip address 192.168.1.3 255.255.255.0
 ip nhrp network-id 1
 ip nhrp nhs 192.168.1.1
 tunnel source 10.23.1.3
 tunnel destination 10.12.1.1
end

• R1 上查看NHRP，可以看到远端站点已经完成注册

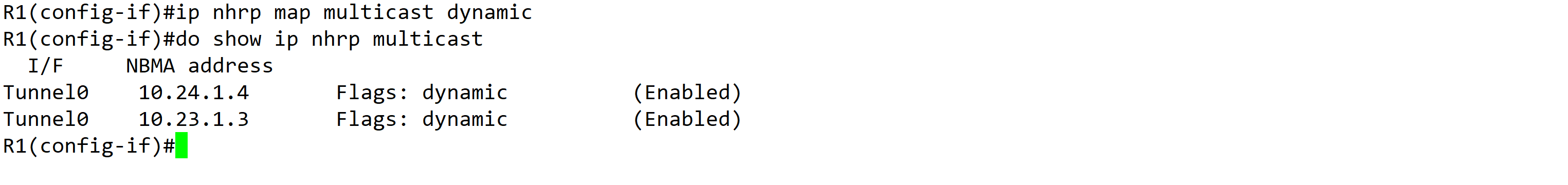

• R1上配置 ip nhrp map multicast dynamic，以支持组播。高版本IOS默认支持，无需手动添加 —— 可以看到R1已经拆出了各个Client的Underlay地址

• 在Tunnel 和 Lo接口上跑起EIGRP网络，先在各个Router上给自创建1个 Lo0。确认EIGRP 邻居关系 —— R3只和R1有点到点的 Tunnel 关系，对应在EIGRP也是一样

• 此时R1 可以 ping 通R3、R4，但是R3 和R4 之间无法ping 通 —— 因为默认的水平分割机制影响

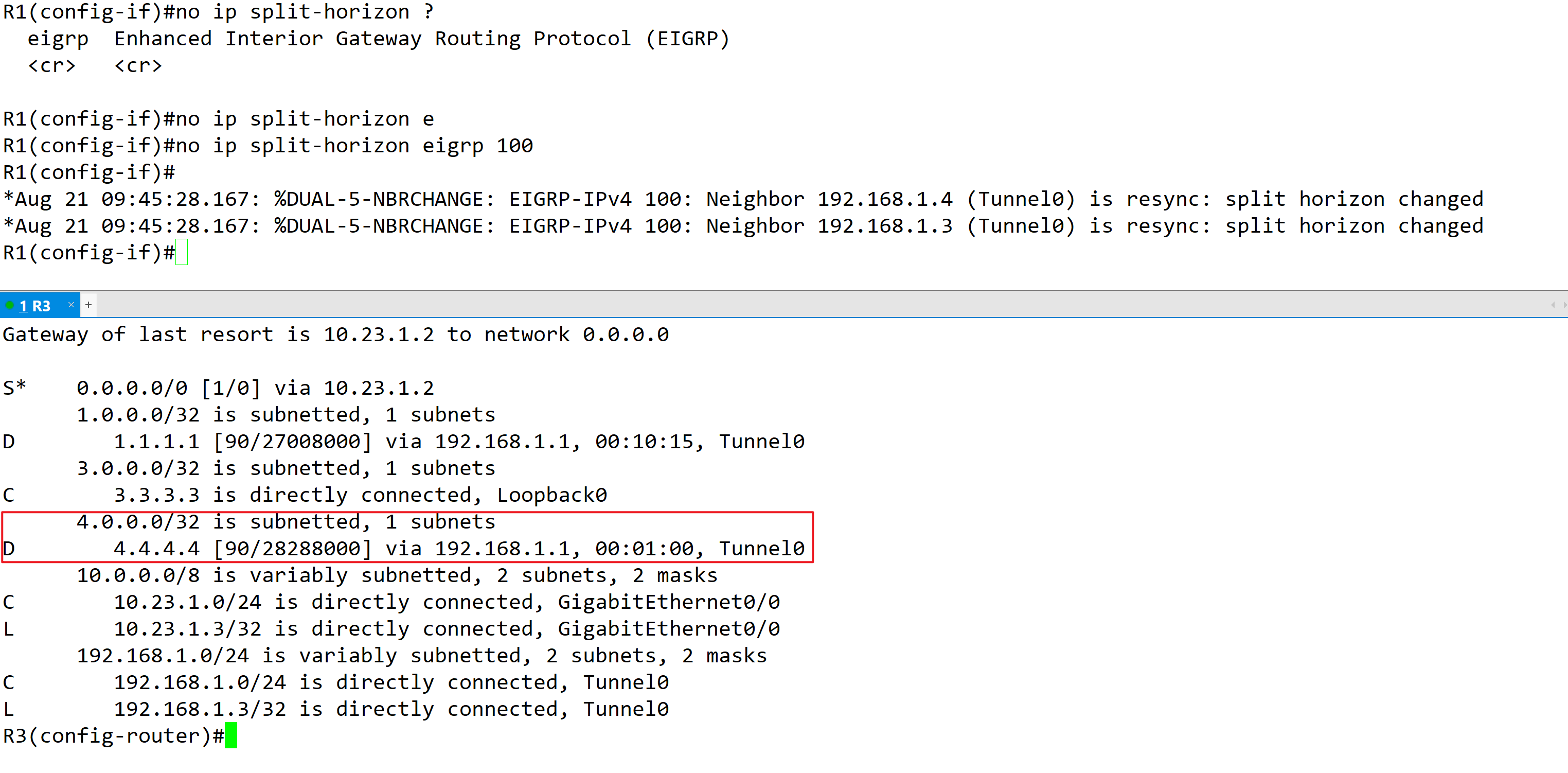

• 在R1的 T0接口上关闭水平分割，只支持 EIGRP，然后R3就学到了4.4.4.4 的路由

• 确认R3 到 R4 可达 —— 这里跑的只是Phase1，所以需要经过R1
