14 EIGRP Fundamental 2

EIGRP Terminology

• Successor Route
  • Lowest path metric (best route) 最优路径
• Successor
  • The first next hop router for successor route 最优路径的下一跳
• Feasible Successor (FS)
  • Backup route —— a route satisfies the feasibility confition (FC : 确保路由没有环路)
• Feasible Distance (FD)
  • 到达目的地的最优路径的Metric 注意和FS的区别
• Reported Distance (FD)
  • 下一跳路由到达目的地的Metric
• Feacibility　Condition

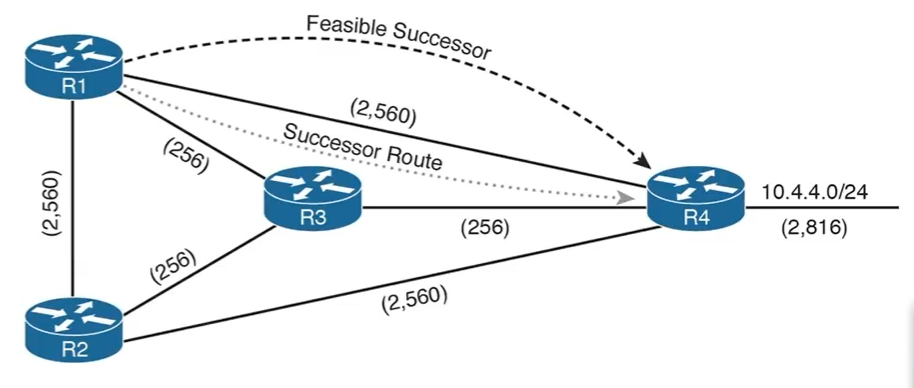

  • 能够称为FS的路由，RD必须要小于FD。以下图为例，
    • R1收到来自R4的RD，是2816 < 3328(256+256+2816)，所以R4 可以是FS
    • R1收到的自R2的RD，是2560+2816 > 3328，所以R2不是FS

EIGRP Tables

• Neighbor Table —— 直连的邻居，以及接口
• Topology Table—— 所有的路由，包括最优和非最优
• Route Table —— 最佳路由

EIGRP Neighbor

• 协议号88，使用RTP协议确保对端可以正确接收到EIGRP数据
• 通过组播地址 224.0.0.10 来完成信息交换和沟通
• 形成Adjacency后，邻居之间交换整个Route Table
• 之后，只有拓扑变化后，才会发送路由更新 （OSPF是定时发送）
• 一旦建立Adjacency后，使用的就是 unicast 地址
• 形成Neighbor 的必须4个前提条件
  • Metric K values
  • Primary subnet matches
  • AS number match
  • Authentication match

EIGRP Packet Type

• Hello 发现邻居，监测邻居状态
• Request 获取特定信息
• Update
• Query
• Reply

EIGRP Topology Table

• show ip eigrp topology [all-links]
  • [all-links] 全部路由，包含不满足FC的路由
• P Passive表示 Stable
• A Active 表示不稳定，正在经历 Topology Change

Passive Interface

• 配置Passive的接口不会发送，也不会处理Hello，就不会和对端形成Neighbor
• 指定接口 为 Pass
• 指定接口 不为 Pass
  • 先把所有接口通过Default配置为 Passive，然后再在指定接口上 no passive

Authentication

• key chain Word
• key number
• key string Word

Load Balancing

• ECMP 默认是4条Path
  • router eigrp XX
  • maximum-paths

Un ECMP

• Backup Route 的 FD 除以 最优Route 的FD，肯定是大于1的
• 实现非等价路由，即路由表中有2条Metric不同的路径
  • 有Backup
  • 修改Variance —— 只能是整数
    • 我理解是倍数包含关系，即最优FD * Variace 要能把 backup 的FD包含进来
• 注意观察非等价路由的 traffice share count
  • Backup （非最优）route 的 share count 要 小于最优，最优的肯定比重大
  • Backup （非最优）route 的 share count / 最优 route 的share count 和 Backup Route 的 FD 除以 最优Route 的FD 是倒数关系，
