实验01 Confederations

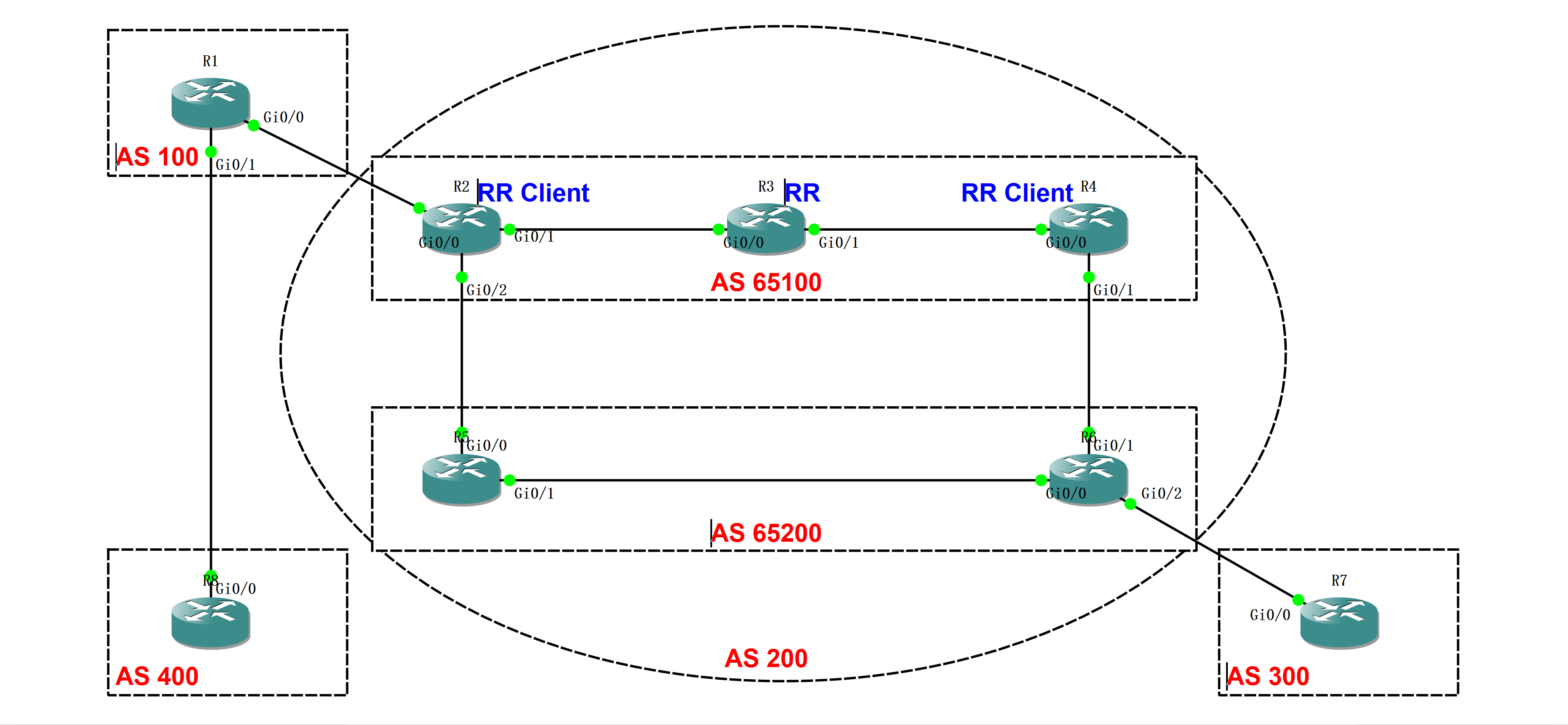

拓扑

步骤

配置

• 配置接口IP 和 BGP，R3上开启 route reflector，R1上宣告Lo0
• 注意sub-as 路由器的配置方法
  • 开启进程时，使用的是 sub-as 号码
  • 配置confederation 时，指定上级 AS 号码，和对端peering sub-as 号码

router bgp 65100
 bgp log-neighbor-changes
 bgp confederation identifier 200
 bgp confederation peers 65200
 neighbor 10.12.1.1 remote-as 100
 neighbor 10.23.1.3 remote-as 65100
 neighbor 10.23.1.3 next-hop-self
 neighbor 10.25.1.5 remote-as 65200
 neighbor 10.25.1.5 next-hop-self

• 到了这里，R2、R3、R4、R5、R6 的BGP Table 都有收到去往192.168.1.1 的路由，但是在 R4和R6，因为不知道如何去往R2，所以这条路由不会写进路由表，在BGP Table中显示的也是 inaccessible 状态，也因此R6不会把这条路由宣告给R7. R3 和 R5 是因为和R2 存在直连关系，所以可达

• 我们在R4 和 R6 上分别加入去到R2的静态路由。这样过后，R6 和 R7 都可以正常到达 192.168.1.1

• 注意观察上图中Path信息的区别
  • R5 和 R6 在 sub-as 65200 中，所以他们的 192.168.1.1 路由路径会包含 65100 —— 为了避免环路
  • 而在R7中，就只有 100 -> 200 的路径，隐藏了内部的 sub-as
  • R2、R3、R4 的path 只有 100
