实验01 - Policy Based Routing

拓扑

步骤

• 配置各接口IP，Lo0，以及OSPF

普通PBR

• 在R2 上创建1个 PBR，可以看到，
  • PBR其实是个形式，本质是 ACL + Route-map
  • 另外这里的下一跳，指的是数据路径，和之前在BGP里学到的路由路径的下一跳反向是相反的

ip access-list extended ACL_PBR
 permit ip host 192.168.1.1 host 192.168.5.5
!
route-map RM_PBR permit 10
 match ip address ACL_PBR
 set ip next-hop 10.23.1.3
!
interface GigabitEthernet0/0
 ip address 10.12.1.2 255.255.255.0
 ip policy route-map RM_PBR

• 在R1上可以看到加载PBR前后，到192.168.5.5 的路径差异

Local PBR

• 在R2 上观察Traceroute 到192.168.5.5 的路径

• 在R2上配置 Local PBR，还是 ACL + Route-map，只不过不是加载到接口，而是全局

ip access-list extended ACL_LOCAL_PBR
 permit ip host 10.12.1.2 host 192.168.5.5
!
route-map RM_LOCAL_PBR permit 10
 match ip address ACL_LOCAL_PBR
 set ip next-hop 10.23.1.3
!
ip local policy route-map RM_LOCAL_PBR

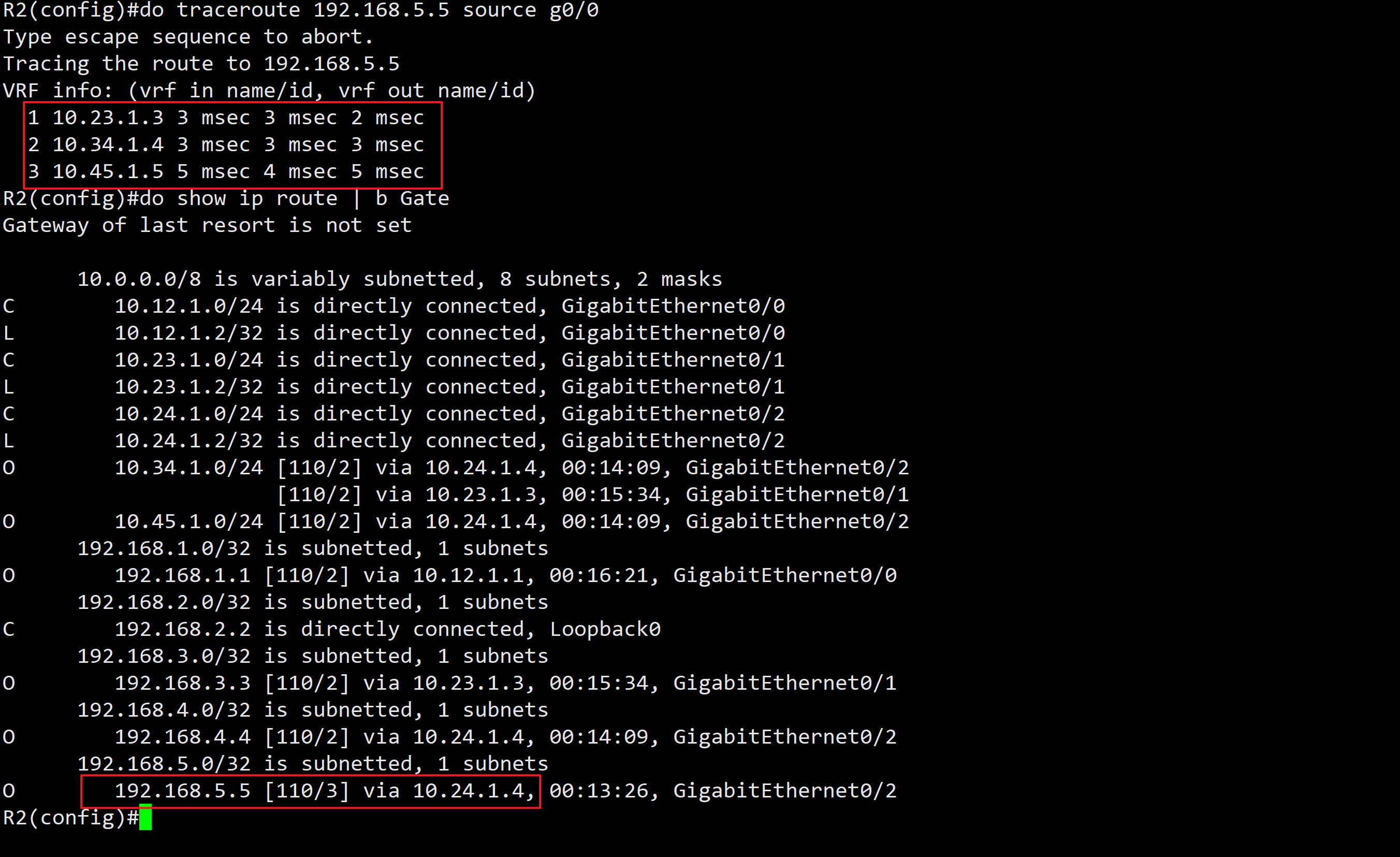

• 此时可以看到 Traceroute 到 192.168.5.5 的路径发生了变化。同时可以看到，即使配置了PBR，路由表里显示的下一跳地址，仍然是通过路由协议学到的** !!!!!!!!!!**
