实验01 BGP AS_PATH

拓扑

基础配置

1. 接口IP
2. R4、R5、R6的OSPF，使用环回接口作为 peering 地址
3. 全部R的BGP，其中R4、R5、R6 配置 Full Mesh iBGP
4. 注意R4 和 R6 的配置 next-hop-self

目标1

• R4、R5 到 172.16.0.0/24，走R6、R3、R1

配置

• 注意 route-map 的写法，需要跟上后面的号码，即使没有内容
• 在R4 上对从R2 的进站路由172.16 设置AS_PATH 的 prepend
• set prepend 后面的 ASN，可以随便写，但不建议乱写。建议使用已有的ASN，或者ASN

#R4
ip prefix-list 172_16 seq 5 permit 172.16.0.0/24
!
route-map RM_AS_PREPEND_IN permit 10
 match ip address prefix-list 172_16
 set as-path prepend last-as 2
!
route-map RM_AS_PREPEND_IN permit 20
!
router bgp 65400
 neighbor 10.24.1.1 route-map RM_AS_PREPEND_IN in

校验

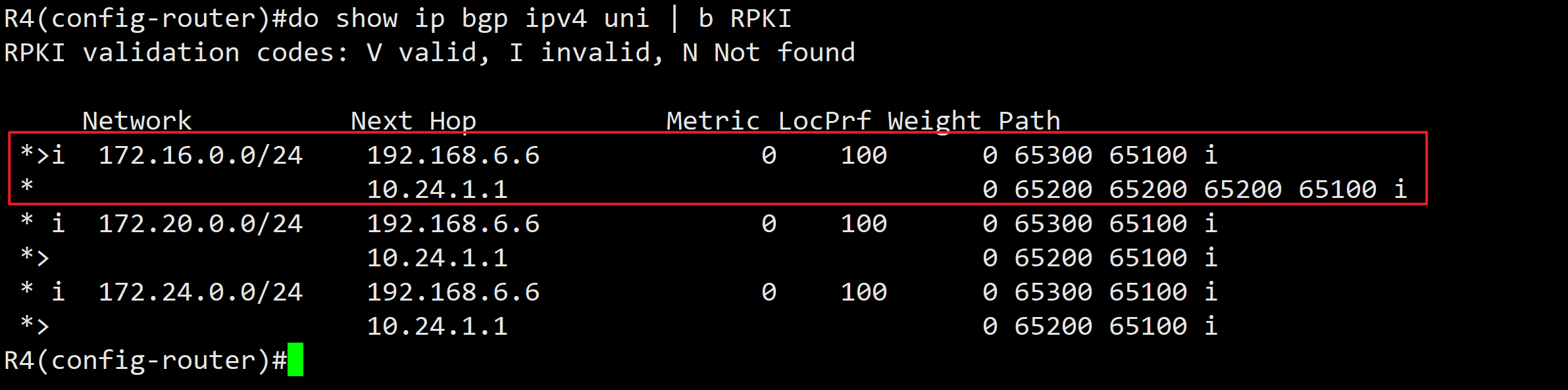

• R4 上确认BGP路由，可以看到 last-as （对于R4 来讲 last-as就是65200）按照我们的设置重复了2遍

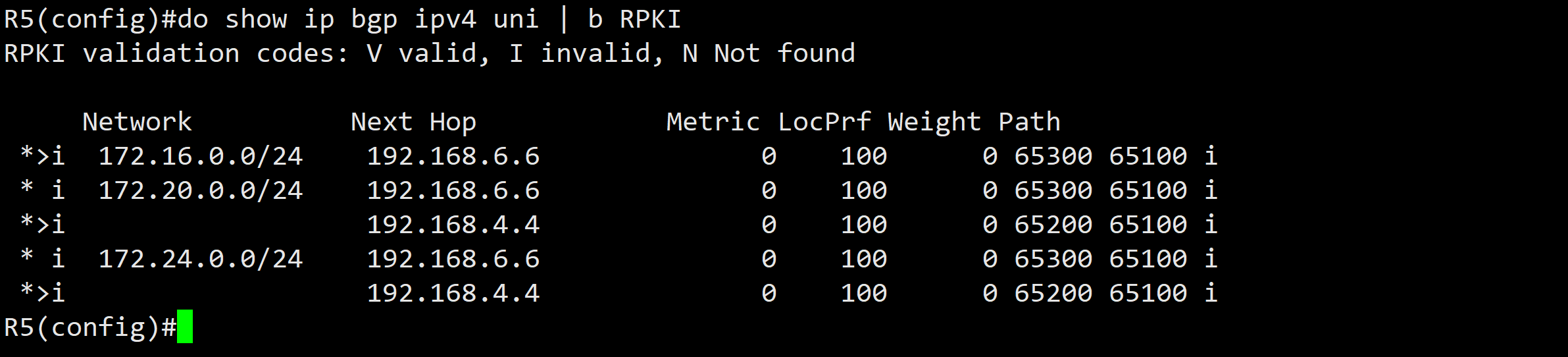

• R5 上确认路由，到172.16 只剩下走R6 的路由。是因为
  • 此时R4 也知道走R6 是更优的，所以R4撤回了之前宣告的路由
  • 另外R4这个走R6 的最优路由时通过R5学到，所以即使更优，也不会再宣告给R5

效果

• 在R4上，对R2 发来的路由（进站）做了配置，导致R4 （出站）去到目标的路径发生了变化

目标2

• R2 到 192.168.5.5 走R1、R3、R5

配置

• 在R5 上将 192.168.5.5 通过BGP network 对外宣告

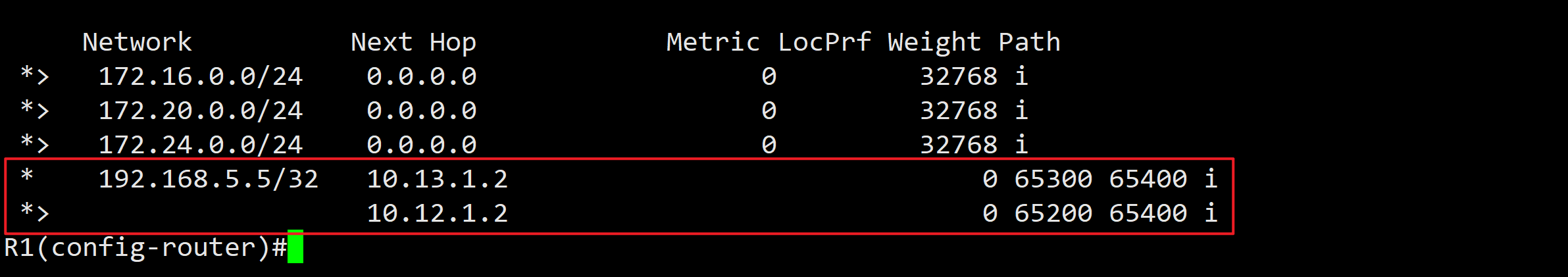

• 此时在R1 上有2条到达 192.168.5.5 的路径，其中走R2的为最优 —— 为什么是R2. Sean的教程里是R3 最优，谁先被收到，谁更优 Rule10

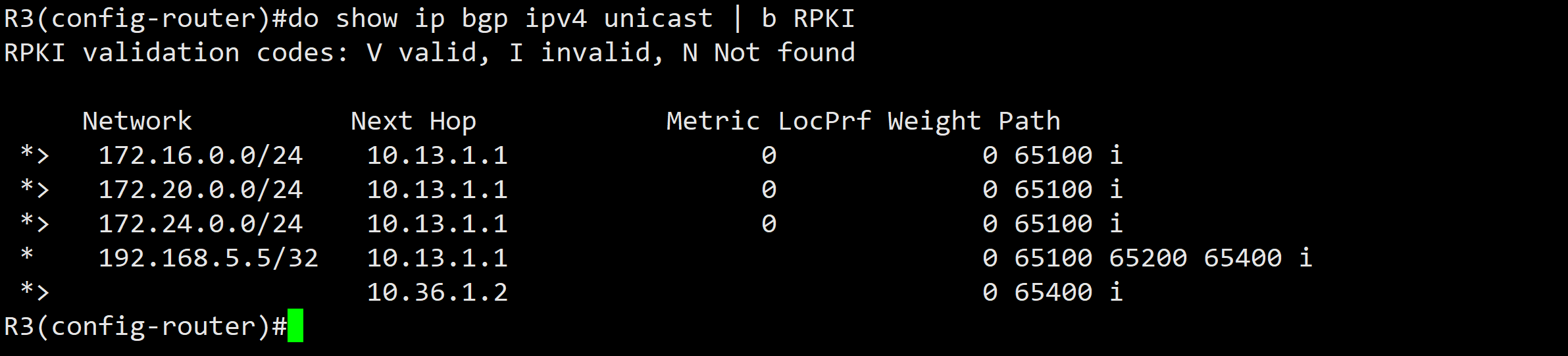

• 确认R3 的路由，到192.168.5.5 也有2条路可以走，1条是R1->R2->R4->R5，另一条是走R6 最佳

• 在 R6上进行Outbound策略配置，把65400加长，让R3不走R6，改走R1->R2->R4->R5

ip prefix-list 192_5 seq 5 permit 192.168.5.5/32
!
route-map RM_192_5 permit 10
 match ip address prefix-list 192_5
 set as-path prepend 65400 65400 65444
router bgp 65400
 neighbor 10.36.1.1 route-map RM_192_5 out

校验

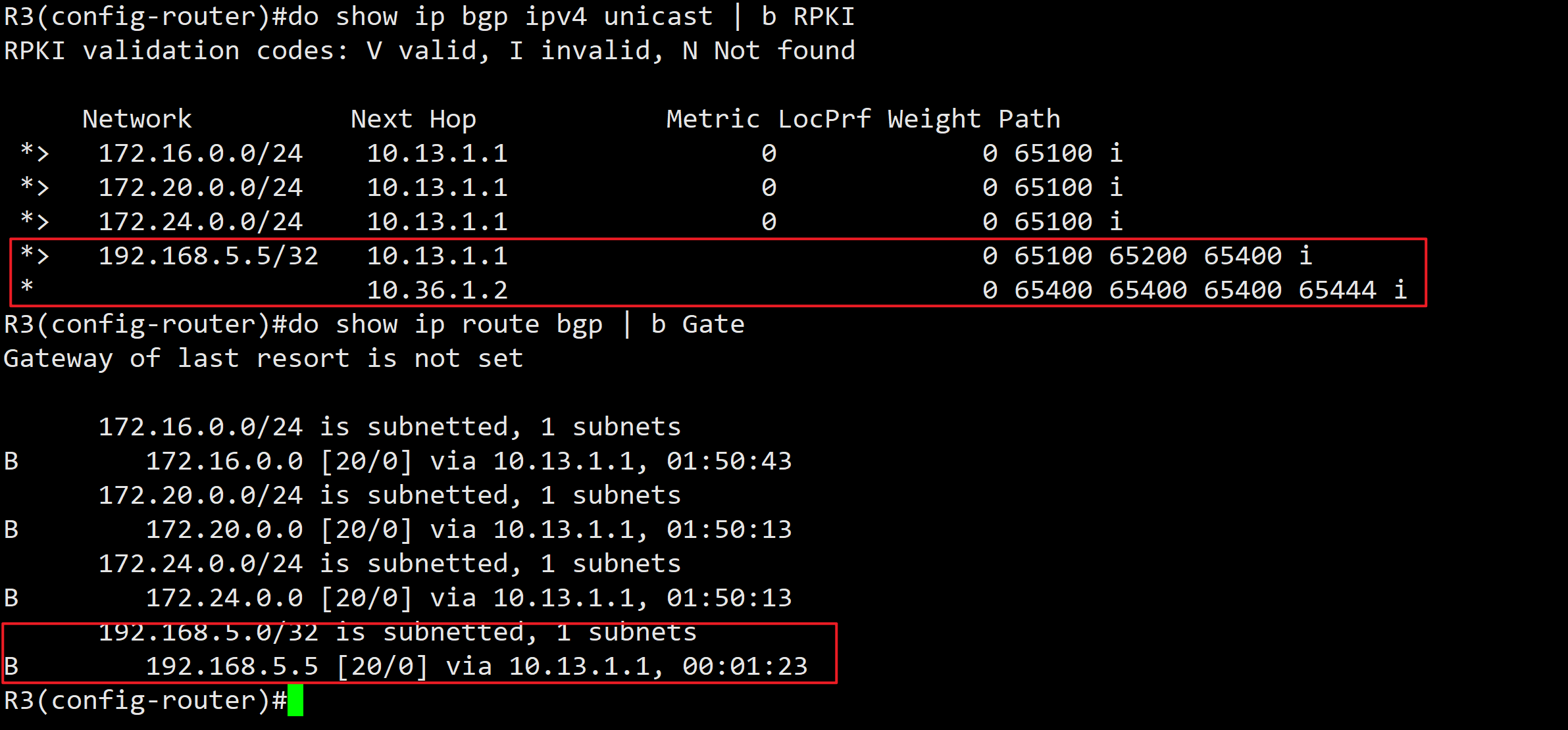

• 在R3上确认路由，走R6 的Path 发生变化，最佳路径开始走R1

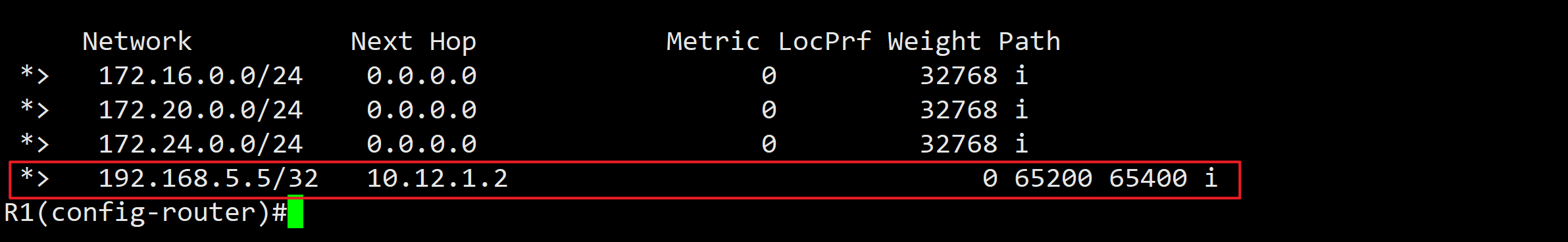

• 同时在R1上，到192.168.5.5 只剩下了走R2的1条路由

建议

• 多使用高级配置方法，相对规范，更受控

no bgp default ipv4-unicast
address-family ipv4
neighbor 10.12.1.2 activate
