卷积神经网络之-RESNET（残差⽹络）

ResNet论文网址：https://arxiv.org/abs/1512.03385

残差神经网络(ResNet)是由微软研究院的何恺明、张祥雨、任少卿、孙剑等人提出的。ResNet 在2015 年的ILSVRC（ImageNet Large Scale Visual Recognition Challenge）中取得了图像分类、检测、定位三个冠军。2016 年 CVPR 论文：《Deep Residual Learning for Image Recognition》就介绍了 ResNet，该论文截至当前(2020.1.3)已被引用超过 36500 次。

残差神经网络的主要贡献是发现了“退化现象（Degradation）”，并针对退化现象发明了 “快捷连接（Shortcut connection）”（或者跳过连接），极大的消除了深度过大的神经网络训练困难问题。神经网络的“深度”首次突破了100层、最大的神经网络甚至超过了1000层。

ILSVRC 2015 图像分类排名

从一个信念说起

在 2012 年的 ILSVRC 挑战赛中，AlexNet 取得了冠军，并且大幅度领先于第二名。由此引发了对 AlexNet 广泛研究，并让大家树立了一个信念——“越深网络准确率越高”。这个信念随着 VGGNet、Inception v1、Inception v2、Inception v3 不断验证、不断强化，得到越来越多的认可，但是，始终有一个问题无法回避，这个信念正确吗？
它是正确的，至少在理论上是正确的。

假设一个层数较少的神经网络已经达到了较高准确率，我们可以在这个神经网络之后，拼接一段恒等变换的网络层，这些恒等变换的网络层对输入数据不做任何转换，直接返回（y=x），就能得到一个深度较大的神经网络，并且，这个深度较大的神经网络的准确率等于拼接之前的神经网络准确率，准确率没有理由降低。

层数较多的神经网络，可由较浅的神经网络和恒等变换网络拼接而成，下图所示。

层数较多的神经网络

退化现象与对策

在讲退化这个概念之前先说一下梯度消失(Gradients Vanishing)和梯度爆炸 (Gradients Exploding) 这个概念。 也就是在训练神经网络的时候，导数或坡度有时会变得非常大，或者非常小，多个层以后梯度将以指数方式变大或者变小，这加大了训练的难度。

当网络很深时，很小的数乘起来将会变成 0（梯度消失），很大的数乘起来会变得非常大（梯度爆炸）

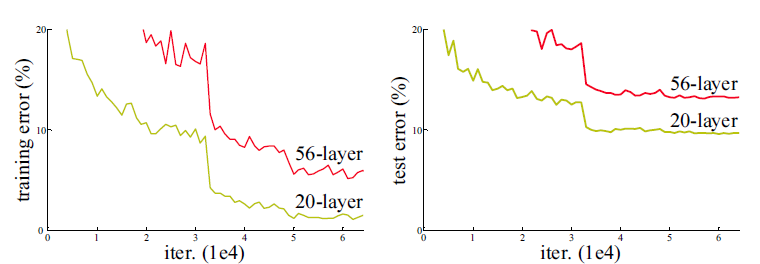

通过实验，ResNet随着网络层不断的加深，模型的准确率先是不断的提高，达到最大值（准确率饱和），然后随着网络深度的继续增加，模型准确率毫无征兆的出现大幅度的降低。以下曲线显示 20 层普通网络的训练误差和测试误差低于 56 层普通网络，这个现象与“越深的网络准确率越高”的信念显然是矛盾的、冲突的。ResNet团队把这一现象称为“退化（Degradation）”。

ResNet团队把退化现象归因为深层神经网络难以实现“恒等变换（y=x）”。乍一看，让人难以置信，原来能够模拟任何函数的深层神经网络，竟然无法实现恒等变换这么简单的映射了？

让我们来回想深度学习的起源，与传统的机器学习相比，深度学习的关键特征在于网络层数更深、非线性转换（激活）、自动的特征提取和特征转换，其中，非线性转换是关键目标，它将数据映射到高纬空间以便于更好的完成“数据分类”。随着网络深度的不断增大，所引入的激活函数也越来越多，数据被映射到更加离散的空间，此时已经难以让数据回到原点（恒等变换）。或者说，神经网络将这些数据映射回原点所需要的计算量，已经远远超过我们所能承受的。

退化现象让我们对非线性转换进行反思，非线性转换极大的提高了数据分类能力，但是，随着网络的深度不断的加大，我们在非线性转换方面已经走的太远，竟然无法实现线性转换。显然，在神经网络中增加线性转换分枝成为很好的选择，于是，ResNet 团队在 ResNet 模块中增加了快捷连接分枝，在线性转换和非线性转换之间寻求一个平衡。

残差网络

为了解决梯度消失 / 爆炸的问题，添加了一个跳过 / 快捷方式连接，将输入 x 添加到经过几个权重层之后的输出中，如下图所示：

残差网络构建块

输出为 H(x) = F(x) + x，权重层实际上是学习一种残差映射：F(x) = H(x) - x，即使权重层的梯度消失了，我们仍然始终具有标识 x 可以转移回较早的层。

ResNet网络架构

按照这个思路，ResNet团队分别构建了带有“快捷连接（Shortcut Connection）”的 ResNet 构建块、以及降采样的ResNet构建块，区别是降采样构建块的主杆分枝上增加了一个1×1的卷积操作，见下图。

下图展示了 34 层 ResNet 模型的架构图，仿照 AlexNet 的 8 层网络结构，我们也将 ResNet 划分成 8个构建层（Building Layer）。一个构建层可以包含一个或多个网络层、以及一个或多个构建块（如 ResNet构建块）。

34层ResNet模型架构图（此图来源于《TensorFlow深度学习实战大全》）

第一个构建层，由1个普通卷积层和最大池化层构建。
第二个构建层，由3个残差模块构成。
第三、第四、第五构建层，都是由降采样残差模块开始，紧接着3个、5个、2个残差模块。

ResNet 各个版本的网络架构如下所示：

实验结果

一个概念：10 -crops: 取图片（左上，左下，右上，右下，正中）以及它们的水平翻转。这 10 个 crops 在 CNN 下的预测输出取平均作为最终预测结果。

• 图像分类

1. ILSVRC

10-crop 下的检测结果

其中 plain-34 就是普通的卷积叠加起来的网络，把 ResNet 深度一直加深，错误率也一直降低

10-Crop + 多尺度全卷积




10-Crop + 多尺度全卷积 + 6 个模型融合，错误率降到了 3.57%

1. CIFAR-10 数据集

作者们干脆把网络深度加到了 1202 层，此时网络优化起来也没有那么困难，即仍可以收敛，但是，当层数从 110 增加到 1202 时，发现错误率从 6.43％增加到 7.93％，可能是因为 CIFAR10 样本少，层数增大到 1202 层时会因为 overfit 造成错误率提升。

• 目标检测

PASCAL VOC 2007/2012 数据集 mAP (%) 测试结果如下：

MS COCO 数据集 mAP (%) 测试结果如下：

通过将 ResNet-101 应用于 Faster R-CNN，ResNet 可以获得比 VGG-16 更好的性能

代码复现

##########################
### MODEL
##########################
def conv3x3(in_planes, out_planes, stride=1):
    """3x3 convolution with padding"""
    return nn.Conv2d(in_planes, out_planes, kernel_size=3, stride=stride,
                     padding=1, bias=False)
class Bottleneck(nn.Module):
    expansion = 4
    def __init__(self, inplanes, planes, stride=1, downsample=None):
        super(Bottleneck, self).__init__()
        self.conv1 = nn.Conv2d(inplanes, planes, kernel_size=1, bias=False)
        self.bn1 = nn.BatchNorm2d(planes)
        self.conv2 = nn.Conv2d(planes, planes, kernel_size=3, stride=stride,
                               padding=1, bias=False)
        self.bn2 = nn.BatchNorm2d(planes)
        self.conv3 = nn.Conv2d(planes, planes * 4, kernel_size=1, bias=False)
        self.bn3 = nn.BatchNorm2d(planes * 4)
        self.relu = nn.ReLU(inplace=True)
        self.downsample = downsample
        self.stride = stride
    def forward(self, x):
        residual = x
        out = self.conv1(x)
        out = self.bn1(out)
        out = self.relu(out)
        out = self.conv2(out)
        out = self.bn2(out)
        out = self.relu(out)
        out = self.conv3(out)
        out = self.bn3(out)
        # print(out.shape)
        if self.downsample is not None:
            residual = self.downsample(x)
        out += residual
        out = self.relu(out)
        # print(out.shape)
        return out
class ResNet(nn.Module):
    def __init__(self, block, layers, num_classes, grayscale):
        self.inplanes = 64
        if grayscale:
            in_dim = 1
        else:
            in_dim = 3
        super(ResNet, self).__init__()
        self.conv1 = nn.Conv2d(in_dim, 64, kernel_size=7, stride=2, padding=3,
                               bias=False)
        self.bn1 = nn.BatchNorm2d(64)
        self.relu = nn.ReLU(inplace=True)
        self.maxpool = nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
        self.layer1 = self._make_layer(block, 64, layers[0])
        self.layer2 = self._make_layer(block, 128, layers[1], stride=2)
        self.layer3 = self._make_layer(block, 256, layers[2], stride=2)
        self.layer4 = self._make_layer(block, 512, layers[3], stride=2)
        self.avgpool = nn.AvgPool2d(7, stride=1, padding=2)
        #self.fc = nn.Linear(2048 * block.expansion, num_classes)
        self.fc = nn.Linear(2048, num_classes)
        for m in self.modules():
            if isinstance(m, nn.Conv2d):
                n = m.kernel_size[0] * m.kernel_size[1] * m.out_channels
                m.weight.data.normal_(0, (2. / n)**.5)
            elif isinstance(m, nn.BatchNorm2d):
                m.weight.data.fill_(1)
                m.bias.data.zero_()
    def _make_layer(self, block, planes, blocks, stride=1):
        downsample = None
        if stride != 1 or self.inplanes != planes * block.expansion:
            downsample = nn.Sequential(
                nn.Conv2d(self.inplanes, planes * block.expansion,
                          kernel_size=1, stride=stride, bias=False),
                nn.BatchNorm2d(planes * block.expansion),
            )
        layers = []
        layers.append(block(self.inplanes, planes, stride, downsample))
        self.inplanes = planes * block.expansion
        for i in range(1, blocks):
            layers.append(block(self.inplanes, planes))
        return nn.Sequential(*layers)
    def forward(self, x):
        x = self.conv1(x)
        x = self.bn1(x)
        x = self.relu(x)
        x = self.maxpool(x)
        x = self.layer1(x)
        x = self.layer2(x)
        x = self.layer3(x)
        x = self.layer4(x)
        #x = self.avgpool(x)
        x = x.view(x.size(0), -1)
        logits = self.fc(x)
        probas = F.softmax(logits, dim=1)
        return logits, probas
def resnet101(num_classes, grayscale):
    """Constructs a ResNet-101 model."""
    model = ResNet(block=Bottleneck,
                   layers=[3, 4, 23, 3],
                   num_classes=NUM_CLASSES,
                   grayscale=grayscale)
    return model
def resnet50(num_classes, grayscale):
    """Constructs a ResNet-50 model."""
    model = ResNet(block=Bottleneck,
                   layers=[3, 4, 6, 3],
                   num_classes=NUM_CLASSES,
                   grayscale=grayscale)
    return model
def resnet34(num_classes):
    """Constructs a ResNet-34 model."""
    model = ResNet(block=Bottleneck,
                   layers=[3, 4, 6, 3],
                   num_classes=NUM_CLASSES,
                   grayscale=GRAYSCALE)
    return model
def resnet18(num_classes):
    """Constructs a ResNet-18 model."""
    model = ResNet(block=BasicBlock,
                   layers=[2, 2, 2, 2],
                   num_classes=NUM_CLASSES,
                   grayscale=GRAYSCALE)
    return model

参考

• https://www.cv-foundation.org/openaccess/content_cvpr_2016/papers/He_Deep_Residual_Learning_CVPR_2016_paper.pdf
• https://towardsdatascience.com/review-resnet-winner-of-ilsvrc-2015-image-classification-localization-detection-e39402bfa5d8
• 吴恩达视频_梯度消失/爆炸
