IP协议

IP协议功能

寻址和路由
传递服务
不可靠，可靠性由上层服务协议提供
无连接
数据报分段和重组

32位 5行 = 160位 ／ 8位 = 20字节
例子：4 5 00 0028 edf1 4000 30 06 2a89 65597dd7 1e2830fd (20字节)
4表示版本，
5表示首部长度(首部长度54字节=表示为20字节bytes)，
00表示服务类型
0028表示总长度，16进制的0028转换10进制为40，表示40字节
edf1 表示标识
4000 表示标志与片偏移 0101 0000 0000 0000，0保留位，暂时无意义，1表示不允许分片，0表示最后一个分片，1000000000000片偏移，此时无意义

Dont fragment 不要片段<br />Reserved bit : Not set 表示为 保留位未设置<br />Dont fragment : set 此字段表示为DF DF(Don`t Fragment)。只有当DF = 0时才允许分片
More fragments: Not set 更多碎片 未设置 此字段表示为MF MF=1表示后面“还有分片”。MF=0表示最后一个分片

30 表示生存时间
06 表示协议TCP协议 ：如果是01就表示ICMP协议
2a89 表示首部效验和validation disabled 已禁用效验 unverified未经验实的
65597dd7 源地址
1e2830fd 目的地址

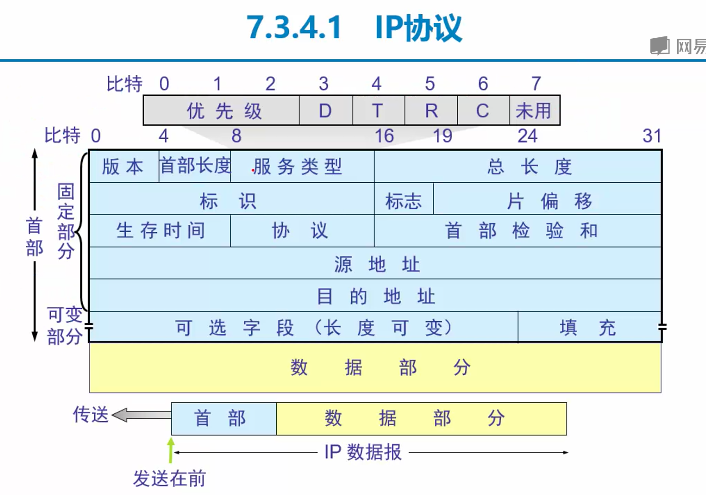

版本—占4bit，指IP协议的版本，目前的IP版本协议号为4(即IPv4)

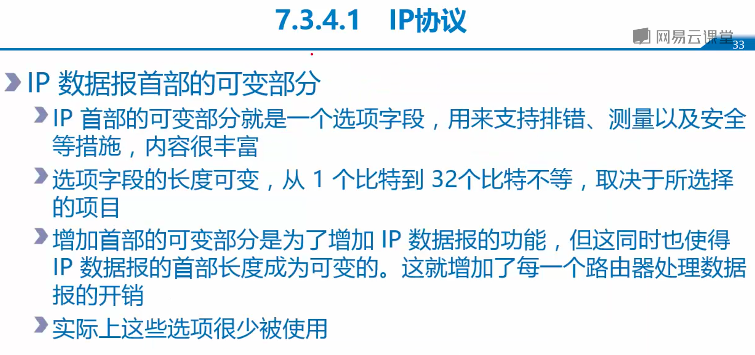

首部长度—占4bit，可表示最大数值15个单位(一个单位为4字节)因此IP首部长度的最大值为60字节。
服务类型—占8bit，用来获得更好的服务，这个字段以前一直没有被人们使用
总长度—占16bit，指首部和数据之和的长度，单位为字节，因此数据报的最大长度为65535字节，总长度必须不超过最大传送单元MTU。
标识—占16bit，它是一个计数器，用来产生数据报的标识。
标志flag—占3bit，目前只有后两个比特有意义，标志字段的最低位是MF(More Fragment)。MF=1表示后面“还有分片”。MF=0表示最后一个分片。标志字段中间的一位是DF(Don`t Fragment)。只有当DF = 0时才允许分片。

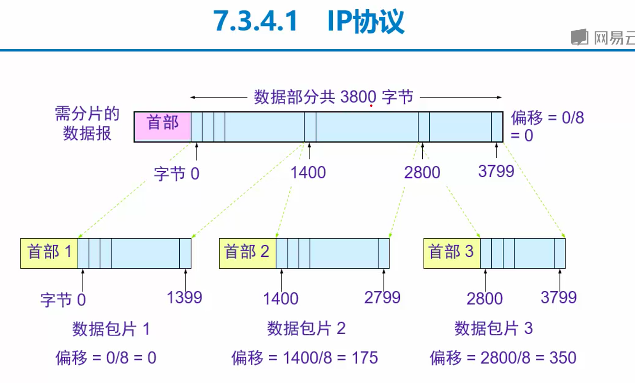

片偏移—占13bit：较长的分组在分片后，某片在原分组中的相对位置。片偏移以8个字节为偏移单位。

生存时间—占8bit，记为TTL(Time to Live)，这是为了限制数据报在网络中生产出时间，其单位最初为秒，但是为了方便，现在都用“跳数”作为TTL的单位，数据报每经过一个路由器，其TTL值减1。

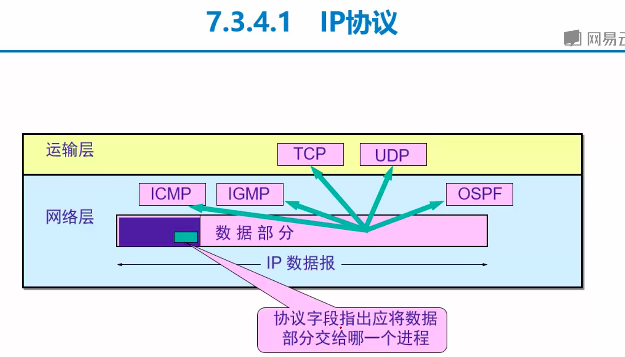

协议—占8bit字段指出此数据报携带的数据使用何种协议以便目的主机的IP层将数据部分上交给那个处理程序。


首部效验和—16bit字段只检验数据报的首部，不包括数据部分。这里不采用CRC效验码而采用简单的计算方法。
源地址和目标地址都占4个字节32bit。
