Java SpringCloud Sleuth
Spring Cloud Sleuth分布式链路追踪 - 图1

为什么需要链路追踪?

大型分布式微服务系统中,一个系统被拆分成N多个模块,这些模块负责不同的功能,组合成一套系统,最终可以提供丰富的功能。在这种分布式架构中,一次请求往往需要涉及到多个服务,如下图:
Spring Cloud Sleuth分布式链路追踪 - 图2
服务之间的调用错综复杂,对于维护的成本成倍增加,势必存在以下几个问题:

  • 服务之间的依赖与被依赖的关系如何能够清晰的看到?
  • 出现异常时如何能够快速定位到异常服务?
  • 出现性能瓶颈时如何能够迅速定位哪个服务影响的?

为了能够在分布式架构中快速定位问题,分布式链路追踪应运而生。将一次分布式请求还原成调用链路,进行日志记录,性能监控并将一次分布式请求的调用情况集中展示。比如各个服务节点上的耗时、请求具体到达哪台机器上、每个服务节点的请求状态等等。

常见的链路追踪技术有哪些?

市面上有很多链路追踪的项目,其中也不乏一些优秀的,如下:

  • cat:由大众点评开源,基于Java开发的实时应用监控平台,包括实时应用监控,业务监控 。集成方案是通过代码埋点的方式来实现监控,比如:拦截器,过滤器等。对代码的侵入性很大,集成成本较高,风险较大。
  • zipkin:由Twitter公司开源,开放源代码分布式的跟踪系统,用于收集服务的定时数据,以解决微服务架构中的延迟问题,包括:数据的收集、存储、查找和展现。该产品结合spring-cloud-sleuth使用较为简单, 集成很方便, 但是功能较简单。
  • pinpoint:韩国人开源的基于字节码注入的调用链分析,以及应用监控分析工具。特点是支持多种插件,UI功能强大,接入端无代码侵入
  • skywalking:SkyWalking是本土开源的基于字节码注入的调用链分析,以及应用监控分析工具。特点是支持多种插件,UI功能较强,接入端无代码侵入。目前已加入Apache孵化器。
  • Sleuth:SpringCloud 提供的分布式系统中链路追踪解决方案。很可惜的是阿里系并没有链路追踪相关的开源项目,可以采用Spring Cloud Sleuth+Zipkin来做链路追踪的解决方案。

    Spring Cloud Sleuth是什么?

    Spring Cloud Sleuth实现了一种分布式的服务链路跟踪解决方案,通过使用Sleuth可以快速定位某个服务的问题。简单来说,Sleuth相当于调用链监控工具的客户端,集成在各个微服务上,负责产生调用链监控数据。
    Spring Cloud Sleuth只负责产生监控数据,通过日志的方式展示出来,并没有提供可视化的UI界面。
    学习Sleuth之前必须了解它的几个概念:

  • Span:基本的工作单元,相当于链表中的一个节点,通过一个唯一ID标记它的开始、具体过程和结束。可以通过其中存储的开始和结束的时间戳来统计服务调用的耗时。除此之外还可以获取事件的名称、请求信息等。

  • Trace:一系列的Span串联形成的一个树状结构,当请求到达系统的入口时就会创建一个唯一ID(traceId),唯一标识一条链路。这个traceId始终在服务之间传递,直到请求的返回,那么就可以使用这个traceId将整个请求串联起来,形成一条完整的链路。
  • Annotation:一些核心注解用来标注微服务调用之间的事件,重要的几个注解如下:

    • cs(Client Send):客户端发出请求,开始一个请求的生命周期
    • sr(Server Received):服务端接受请求并处理;sr-cs = 网络延迟 = 服务调用的时间
    • ss(Server Send):服务端处理完毕准备发送到客户端;ss - sr = 服务器上的请求处理时间
    • cr(Client Reveived):客户端接受到服务端的响应,请求结束;cr - sr = 请求的总时间

      Spring Cloud 如何整合Sleuth?

      整合Spring Cloud Sleuth其实没什么的难的,在这之前需要准备以下三个服务:
  • gateway-sleuth9031:作为网关服务

  • sleuth-product9032:商品微服务
  • sleuth-order9033:订单微服务

三个服务的调用关系如下图:
Spring Cloud Sleuth分布式链路追踪 - 图3
客户端请求网关发起查询订单的请求,网关路由给订单服务,订单服务获取订单详情并且调用商品服务获取商品详情。

添加依赖

在父模块中添加sleuth依赖,如下:

  1. <dependency>
  2. <groupId>org.springframework.cloud</groupId>
  3. <artifactId>spring-cloud-starter-sleuth</artifactId>
  4. </dependency>

以上只是Spring Cloud Sleuth的依赖,还有Nacos,openFeign的依赖这里就不再详细说了。

调整日志级别

由于sleuth并没有UI界面,因此需要调整一下日志级别才能在控制台看到更加详细的链路信息。
在三个服务的配置文件中添加以下配置:

  1. ## 设置openFeign和sleuth的日志级别为debug,方便查看日志信息
  2. logging:
  3. level:
  4. org.springframework.cloud.openfeign: debug
  5. org.springframework.cloud.sleuth: debug

演示接口完善

以下接口只是为了演示造的数据,并没有整合DB。
sleuth-order9033查询订单详情的接口,如下图:
Spring Cloud Sleuth分布式链路追踪 - 图4
sleuth-product9032的查询商品详情的接口,如下图:
Spring Cloud Sleuth分布式链路追踪 - 图5
gateway-sleuth9031网关路由配置如下:
Spring Cloud Sleuth分布式链路追踪 - 图6

测试

启动上述三个服务,浏览器直接访问:http://localhost:9031/order/get/12

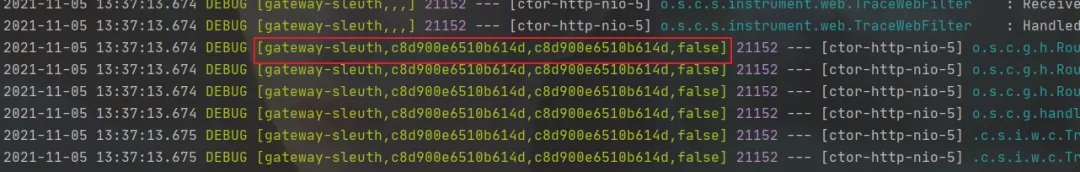

观察控制台日志输出,如下图:
Spring Cloud Sleuth分布式链路追踪 - 图7
日志格式中总共有四个参数,含义分别如下:

  • 第一个:服务名称
  • 第二个:traceId,唯一标识一条链路
  • 第三个:spanId,链路中的基本工作单元id
  • 第四个:表示是否将数据输出到其他服务,true则会把信息输出到其他可视化的服务上观察,这里并未整合zipkin,所以是false

    什么是ZipKin?

    Zipkin 是 Twitter 的一个开源项目,它基于Google Dapper实现,它致力于收集服务的定时数据,
    以解决微服务架构中的延迟问题,包括数据的收集、存储、查找和展现。
    ZipKin的基础架构如下图:
    Spring Cloud Sleuth分布式链路追踪 - 图8
    Zipkin共分为4个核心的组件,如下:

  • Collector:收集器组件,它主要用于处理从外部系统发送过来的跟踪信息,将这些信息转换为Zipkin内部处理的 Span 格式,以支持后续的存储、分析、展示等功能。

  • Storage:存储组件,它主要对处理收集器接收到的跟踪信息,默认会将这些信息存储在内存中,也可以修改此存储策略,通过使用其他存储组件将跟踪信息存储到数据库中
  • RESTful API:API 组件,它主要用来提供外部访问接口。比如给客户端展示跟踪信息,或是外接系统访问以实现监控等。
  • UI:基于API组件实现的上层应用。通过UI组件用户可以方便而有直观地查询和分析跟踪信息

zipkin分为服务端和客户端,服务端主要用来收集跟踪数据并且展示,客户端主要功能是发送给服务端,微服务的应用也就是客户端,这样一旦发生调用,就会触发监听器将sleuth日志数据传输给服务端。

zipkin服务端如何搭建?

首先需要下载服务端的jar包,地址:https://search.maven.org/artifact/io.zipkin/zipkin-server/2.23.4/jar
下载完成将会得到一个jar包,如下图:
Spring Cloud Sleuth分布式链路追踪 - 图9
直接启动这个jar,命令如下:

  1. java -jar zipkin-server-2.23.4-exec.jar

出现以下界面表示启动完成:
Spring Cloud Sleuth分布式链路追踪 - 图10
此时可以访问zipkin的UI界面,地址:http://localhost:9411,界面如下:
Spring Cloud Sleuth分布式链路追踪 - 图11
以上是通过下载jar的方式搭建服务端,当然也有其他方式安装,比如docker。

zipKin客户端如何搭建?

服务端只是跟踪数据的收集和展示,客户端才是生成和传输数据的一端,下面详细介绍一下如何搭建一个客户端。
还是上述例子的三个微服务,直接添加zipkin的依赖,如下:

  1. <!--链路追踪 zipkin依赖,其中包含Sleuth的依赖-->
  2. <dependency>
  3. <groupId>org.springframework.cloud</groupId>
  4. <artifactId>spring-cloud-starter-zipkin</artifactId>
  5. </dependency>

注意:由于spring-cloud-starter-zipkin中已经包含了Spring Cloud Sleuth依赖,因此只需要引入上述一个依赖即可。
配置文件需要配置一下zipkin服务端的地址,配置如下:

  1. spring:
  2. cloud:
  3. sleuth:
  4. sampler:
  5. # 日志数据采样百分比,默认0.1(10%),这里为了测试设置成了100%,生产环境只需要0.1即可
  6. probability: 1.0
  7. zipkin:
  8. #zipkin server的请求地址
  9. base-url: http://127.0.0.1:9411
  10. #让nacos把它当成一个URL,而不要当做服务名
  11. discovery-client-enabled: false

上述配置完成后启动服务即可,此时访问:http://localhost:9031/order/get/12
调用接口之后,再次访问zipkin的UI界面,如下图:
Spring Cloud Sleuth分布式链路追踪 - 图12
可以看到刚才调用的接口已经被监控到了,点击SHOW进入详情查看,如下图:
Spring Cloud Sleuth分布式链路追踪 - 图13
可以看到左边展示了一条完整的链路,包括服务名称、耗时,右边展示服务调用的相关信息,包括开始、结束时间、请求url,请求方式…..
除了调用链路的相关信息,还可以清楚看到每个服务的依赖如下图,如下图:
Spring Cloud Sleuth分布式链路追踪 - 图14

ZipKin的数据传输方式如何切换?

zipkin默认的传输方式是HTTP,但是这里存在一个问题,一旦传输过程中客户端和服务端断掉了,那么这条跟踪日志信息将会丢失。
当然zipkin还支持MQ方式的传输,支持消息中间件有如下几种:

  • ActiveMQ
  • RabbitMQ
  • Kafka

使用MQ方式传输不仅能够保证消息丢失的问题,还能提高传输效率,生产中推荐MQ传输方式。
那么问题来了,如何切换呢?
其实方式很简单,下面以RabbitMQ为例介绍一下。

1、服务端连接RabbitMQ

运行服务端并且连接RabbitMQ,命令如下:

  1. java -jar zipkin-server-2.23.4-exec.jar --zipkin.collector.rabbitmq.addresses=localhost --zipkin.collector.rabbitmq.username=guest --zipkin.collector.rabbitmq.password=guest

命令分析如下:

  • zipkin.collector.rabbitmq.addresses:MQ地址
  • zipkin.collector.rabbitmq.username:用户名
  • zipkin.collector.rabbitmq.password:密码

    2、客户端添加RabbitMQ

    既然使用MQ传输,肯定是要添加对应的依赖和配置了,添加RabbitMQ依赖如下:

    1. <dependency>
    2. <groupId>org.springframework.boot</groupId>
    3. <artifactId>spring-boot-starter-amqp</artifactId>
    4. </dependency>

    配置MQ的地址、用户名、密码,配置如下:

    1. spring:
    2. rabbitmq:
    3. addresses: 127.0.0.1
    4. username: guest
    5. password: guest

    3、配置文件中传输方式切换

    spring.cloud.zipkin.sender.type这个配置就是用来切换传输方式的,取值为rabbit则表示使用rabbitMQ进行数据传输。
    配置如下:

    1. spring:
    2. cloud:
    3. zipkin:
    4. sender:
    5. ## 使用rabbitMQ进行数据传输
    6. type: rabbit

    注意:使用MQ传输,则spring.cloud.zipkin.sender.base-url可以去掉。
    完整的配置如下图:
    Spring Cloud Sleuth分布式链路追踪 - 图15

    4、测试

    既然使用MQ传输,那么不启动服务端也是能够成功传输的,浏览器访问:http://localhost:9031/order/get/12
    此时发现服务并没有报异常,在看RabbitMQ中已经有数据传输过来了,存在zipkin这个队列中,如下图:
    Spring Cloud Sleuth分布式链路追踪 - 图16
    可以看到有消息未被消费,点进去可以看到消息内容就是Trace、Span相关信息。
    好了,启动服务端,命令如下:

    1. java -jar zipkin-server-2.23.4-exec.jar --zipkin.collector.rabbitmq.addresses=localhost --zipkin.collector.rabbitmq.username=guest --zipkin.collector.rabbitmq.password=guest

    服务端启动后发现zipkin队列中的消息瞬间被消费了,查看zipkin的UI界面发现已经生成了链路信息,如下图:
    Spring Cloud Sleuth分布式链路追踪 - 图17

    zipkin如何持久化?

    zipkin的信息默认是存储在内存中,服务端一旦重启信息将会丢失,但是zipkin提供了可插拔式的存储。
    zipkin支持以下四种存储方式:

  • 内存:服务重启将会失效,不推荐

  • MySQL:数据量越大性能较低
  • Elasticsearch:主流的解决方案,推荐使用
  • Cassandra:技术太牛批,用的人少,自己选择,不过官方推荐

这里以MySQL为例介绍一下zipkin如何持久化。

1、创建数据库

zipkin服务端的MySQL建表SQL:

  1. CREATE TABLE IF NOT EXISTS zipkin_spans (
  2. `trace_id_high` BIGINT NOT NULL DEFAULT 0 COMMENT 'If non zero, this means the trace uses 128 bit traceIds instead of 64 bit',
  3. `trace_id` BIGINT NOT NULL,
  4. `id` BIGINT NOT NULL,
  5. `name` VARCHAR(255) NOT NULL,
  6. `remote_service_name` VARCHAR(255),
  7. `parent_id` BIGINT,
  8. `debug` BIT(1),
  9. `start_ts` BIGINT COMMENT 'Span.timestamp(): epoch micros used for endTs query and to implement TTL',
  10. `duration` BIGINT COMMENT 'Span.duration(): micros used for minDuration and maxDuration query',
  11. PRIMARY KEY (`trace_id_high`, `trace_id`, `id`)
  12. ) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;
  13. ALTER TABLE zipkin_spans ADD INDEX(`trace_id_high`, `trace_id`) COMMENT 'for getTracesByIds';
  14. ALTER TABLE zipkin_spans ADD INDEX(`name`) COMMENT 'for getTraces and getSpanNames';
  15. ALTER TABLE zipkin_spans ADD INDEX(`remote_service_name`) COMMENT 'for getTraces and getRemoteServiceNames';
  16. ALTER TABLE zipkin_spans ADD INDEX(`start_ts`) COMMENT 'for getTraces ordering and range';
  17. CREATE TABLE IF NOT EXISTS zipkin_annotations (
  18. `trace_id_high` BIGINT NOT NULL DEFAULT 0 COMMENT 'If non zero, this means the trace uses 128 bit traceIds instead of 64 bit',
  19. `trace_id` BIGINT NOT NULL COMMENT 'coincides with zipkin_spans.trace_id',
  20. `span_id` BIGINT NOT NULL COMMENT 'coincides with zipkin_spans.id',
  21. `a_key` VARCHAR(255) NOT NULL COMMENT 'BinaryAnnotation.key or Annotation.value if type == -1',
  22. `a_value` BLOB COMMENT 'BinaryAnnotation.value(), which must be smaller than 64KB',
  23. `a_type` INT NOT NULL COMMENT 'BinaryAnnotation.type() or -1 if Annotation',
  24. `a_timestamp` BIGINT COMMENT 'Used to implement TTL; Annotation.timestamp or zipkin_spans.timestamp',
  25. `endpoint_ipv4` INT COMMENT 'Null when Binary/Annotation.endpoint is null',
  26. `endpoint_ipv6` BINARY(16) COMMENT 'Null when Binary/Annotation.endpoint is null, or no IPv6 address',
  27. `endpoint_port` SMALLINT COMMENT 'Null when Binary/Annotation.endpoint is null',
  28. `endpoint_service_name` VARCHAR(255) COMMENT 'Null when Binary/Annotation.endpoint is null'
  29. ) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;
  30. ALTER TABLE zipkin_annotations ADD UNIQUE KEY(`trace_id_high`, `trace_id`, `span_id`, `a_key`, `a_timestamp`) COMMENT 'Ignore insert on duplicate';
  31. ALTER TABLE zipkin_annotations ADD INDEX(`trace_id_high`, `trace_id`, `span_id`) COMMENT 'for joining with zipkin_spans';
  32. ALTER TABLE zipkin_annotations ADD INDEX(`trace_id_high`, `trace_id`) COMMENT 'for getTraces/ByIds';
  33. ALTER TABLE zipkin_annotations ADD INDEX(`endpoint_service_name`) COMMENT 'for getTraces and getServiceNames';
  34. ALTER TABLE zipkin_annotations ADD INDEX(`a_type`) COMMENT 'for getTraces and autocomplete values';
  35. ALTER TABLE zipkin_annotations ADD INDEX(`a_key`) COMMENT 'for getTraces and autocomplete values';
  36. ALTER TABLE zipkin_annotations ADD INDEX(`trace_id`, `span_id`, `a_key`) COMMENT 'for dependencies job';
  37. CREATE TABLE IF NOT EXISTS zipkin_dependencies (
  38. `day` DATE NOT NULL,
  39. `parent` VARCHAR(255) NOT NULL,
  40. `child` VARCHAR(255) NOT NULL,
  41. `call_count` BIGINT,
  42. `error_count` BIGINT,
  43. PRIMARY KEY (`day`, `parent`, `child`)
  44. ) ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;

创建的数据库:zipkin(名称任意),导入建表SQL,新建的数据库表如下图:
Spring Cloud Sleuth分布式链路追踪 - 图18

2、服务端配置MySQL

服务端配置很简单,运行如下命令:

  1. java -jar zipkin-server-2.23.4-exec.jar --STORAGE_TYPE=mysql --MYSQL_HOST=127.0.0.1 --MYSQL_TCP_PORT=3306 --MYSQL_DB=zipkin --MYSQL_USER=root --MYSQL_PASS=Nov2014

上述命令参数分析如下:

  • STORAGE_TYPE:指定存储的方式,默认内存形式
  • MYSQL_HOST:MySQL的ip地址,默认localhost
  • MYSQL_TCP_PORT:MySQL的端口号,默认端口3306
  • MYSQL_DB:MySQL中的数据库名称,默认是zipkin
  • MYSQL_USER:用户名
  • MYSQL_PASS:密码

这些配置都在源码的/zipkin-server/src/main/resources/zipkin-server-shared.yml这个配置文件中,比如上述MySQL的相关配置,如下图:
zipkin服务端的所有配置项都在这里。
github地址:https://github.com/openzipkin/zipkin/blob/master/zipkin-server/src/main/resources/zipkin-server-shared.yml
那么采用rabbitMQ传输方式、MySQL持久化方式,完整的命令如下:

  1. java -jar zipkin-server-2.23.4-exec.jar --STORAGE_TYPE=mysql --MYSQL_HOST=127.0.0.1 --MYSQL_TCP_PORT=3306 --MYSQL_DB=zipkin --MYSQL_USER=root --MYSQL_PASS=Nov2014 --zipkin.collector.rabbitmq.addresses=localhost --zipkin.collector.rabbitmq.username=guest --zipkin.collector.rabbitmq.password=guest

持久化是服务端做的事,和客户端无关。

总结

  • Spring Cloud Sleuth 作为链路追踪的一种组件,只提供了日志采集,日志打印的功能,并没有可视化的UI界面
  • zipkin提供了强大的日志追踪分析、可视化、服务依赖分析等相关功能,结合Spring Cloud Sleuth作为一种主流的解决方案
  • zipkin生产环境建议切换的MQ传输模式,这样做有两个优点
    • 防止数据丢失
    • MQ异步解耦,性能提升很大
  • zipkin默认是内存的形式存储,MySQL虽然也是一种方式,但是随着数据量越大,性能越差,因此生产环境建议采用Elasticsearch,下一篇文章介绍。
