:::info 前言：利用猴博士视频总结的题型对整个数字电路做出复习。 :::

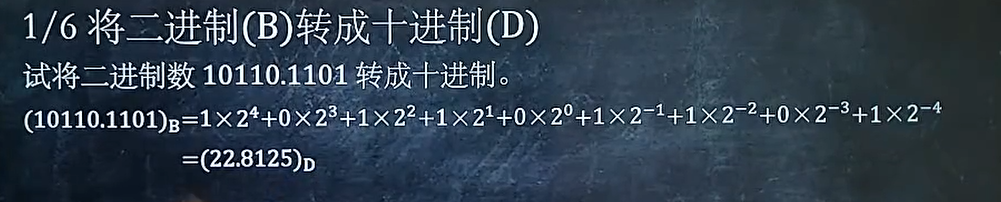

一、进制及其转换
- 二进制：B
- 十进制：D
- 八进制：O
- 十六进制：H

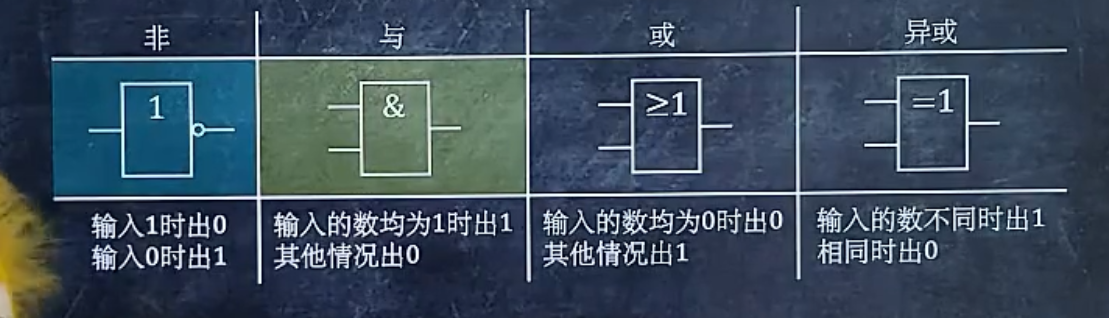

二、逻辑门电路

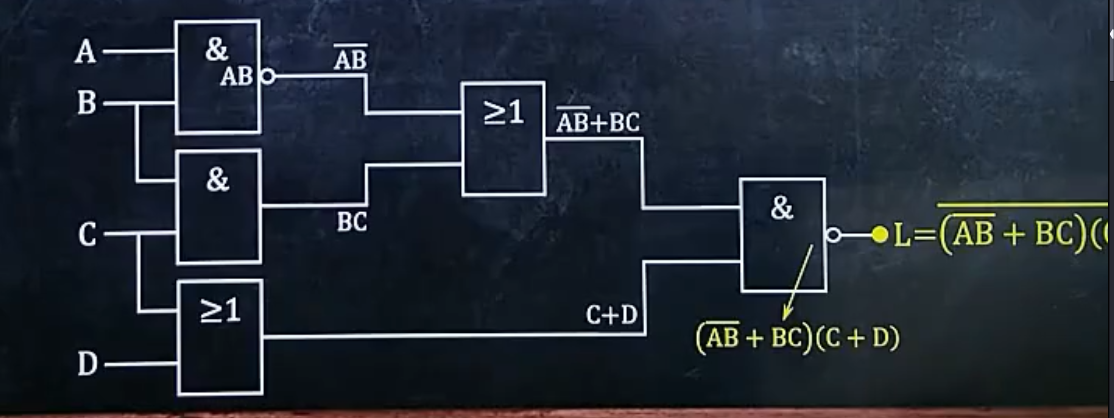

给出逻辑图、输入，求输出
给出逻辑图，写表达式

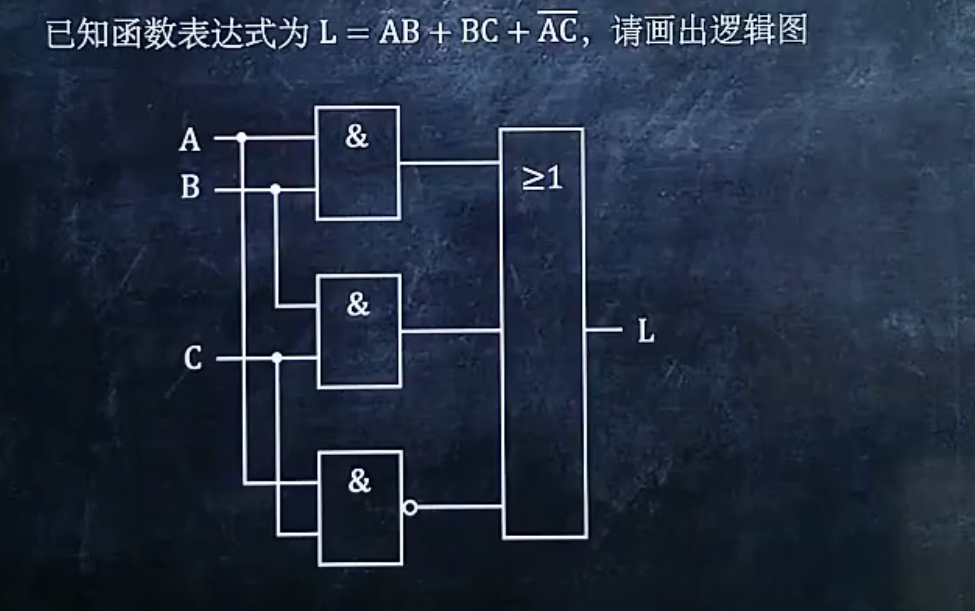

给出表达式，画逻辑图
三、化简逻辑函数表达式
公式法化简

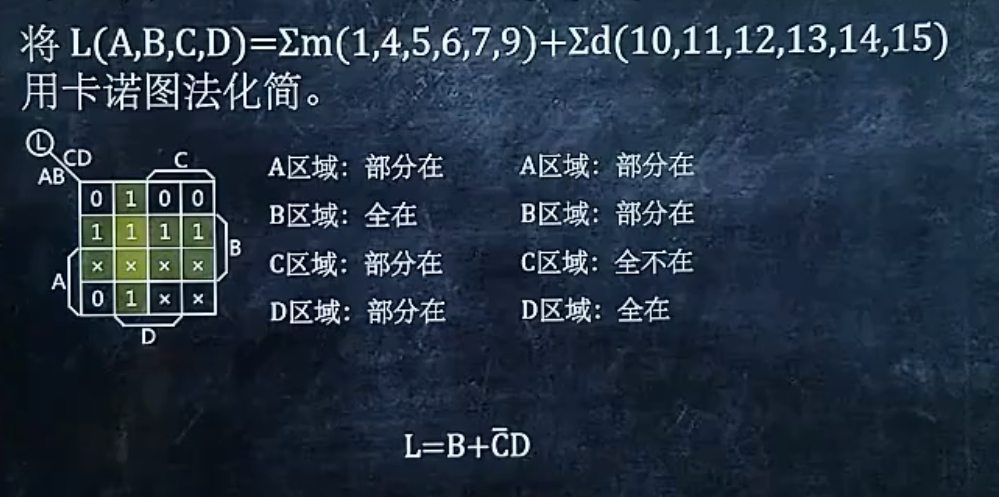

卡诺图法化简
要求：
- 卡诺图表示成逻辑函数表达式
- 逻辑函数表达式表示成卡诺图
- 化简逻辑函数表达式
- 没有约束
- 有约束
注意以下几点：
- 能圈多的就圈多的
- 约束项能用就用，用的时候就为1，不用的时候就为0，不需要一定将其应用，只是服务于1的
求反函数
根据逻辑函数表达式求反函数
- 把所有的“与”“或”互换
- 把所有的0、1互换
- 原变量和反变量互换
- 多个变量的公共非不变
- 原始运算的优先顺序不变
根据卡诺图求反函数
- 把图中的0、1互换
- 信徒写出来即可
四、组合逻辑电路的分析与设计
给出逻辑电路图，分析逻辑功能
- 逻辑电路图写出函数表达式
- 化简函数表达式（符合要求的）
- 列出所有情况
- 分析出功能
常见的功能有：不一致电路、一致电路、少数服从多数电路
给出逻辑功能，画出逻辑电路图
和上面的步骤差不多，
公式法求最小项
就是通俗的化简，不过结果的每一项都必须包含每个字母，最后用二进制表示

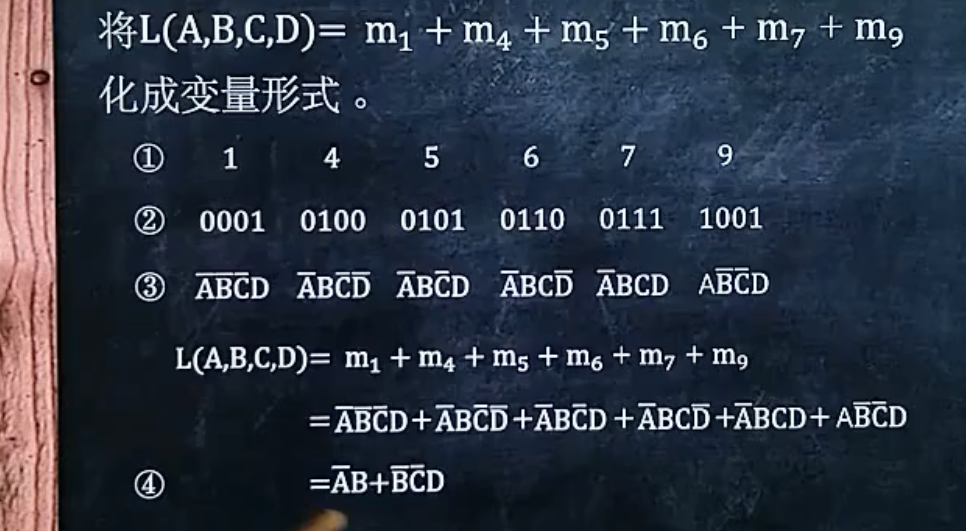

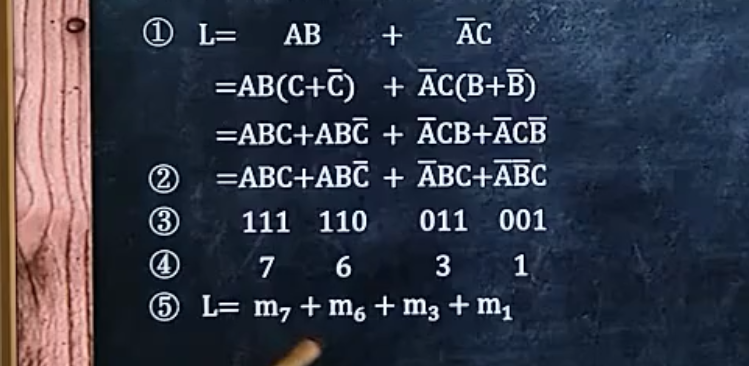

最小项化成变量形式
卡诺图化简有约束条件的
六、常用的集成器件

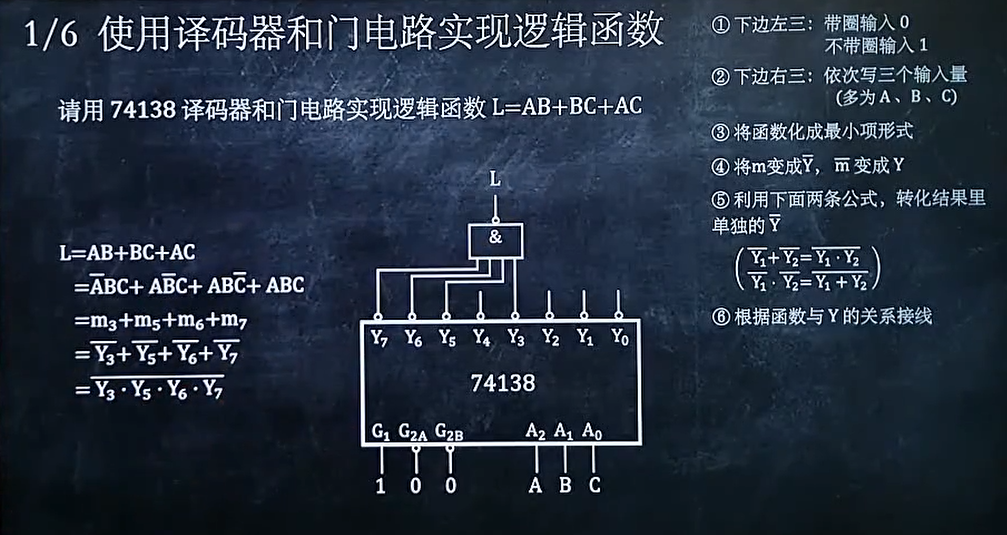

译码器和门电路实现逻辑函数

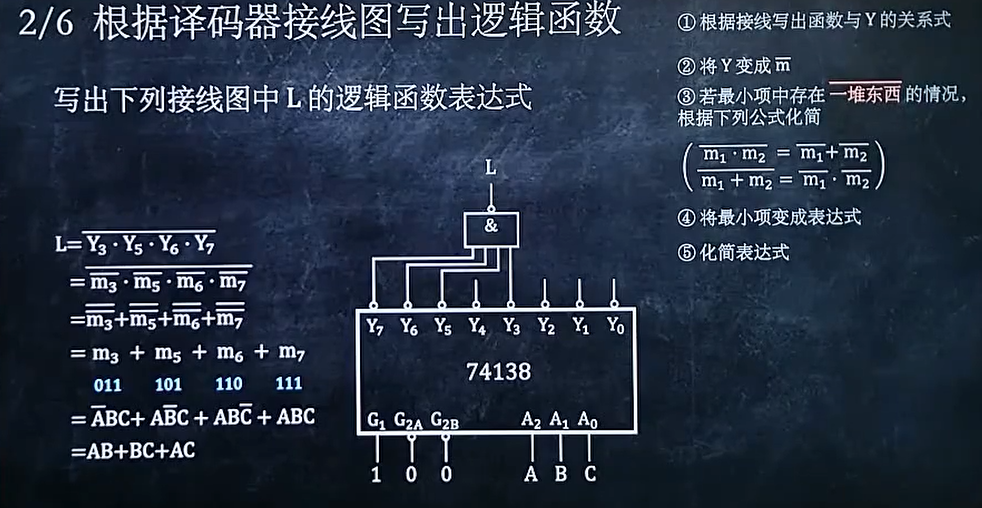

译码器接线图写出逻辑函数

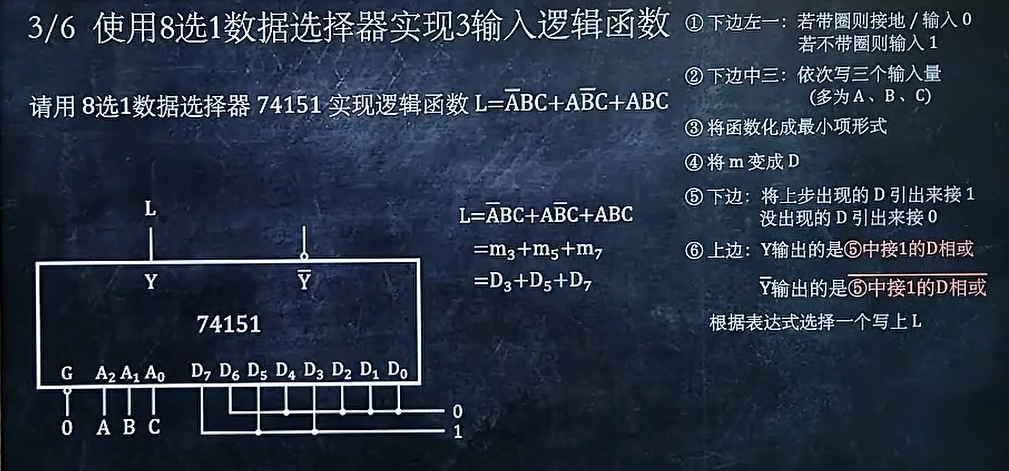

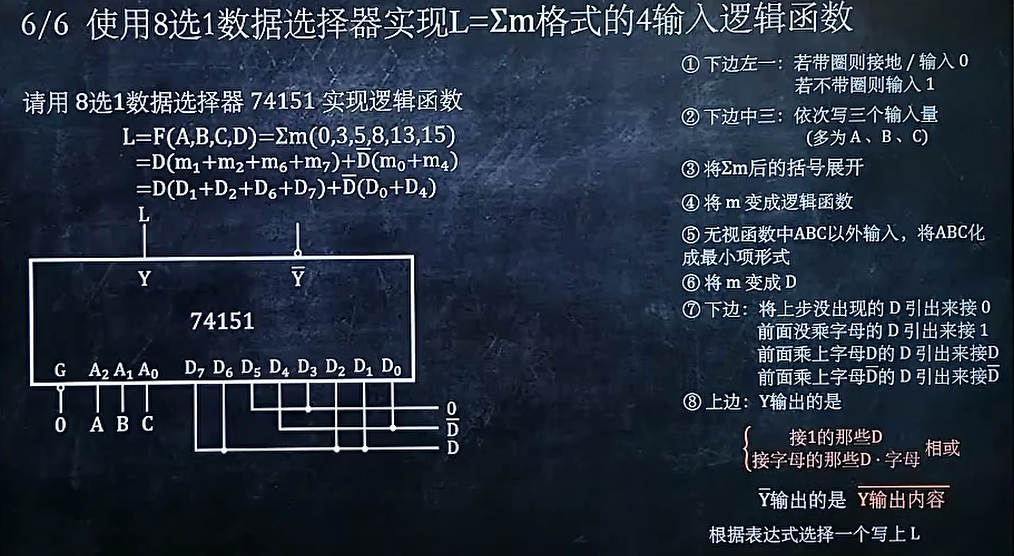

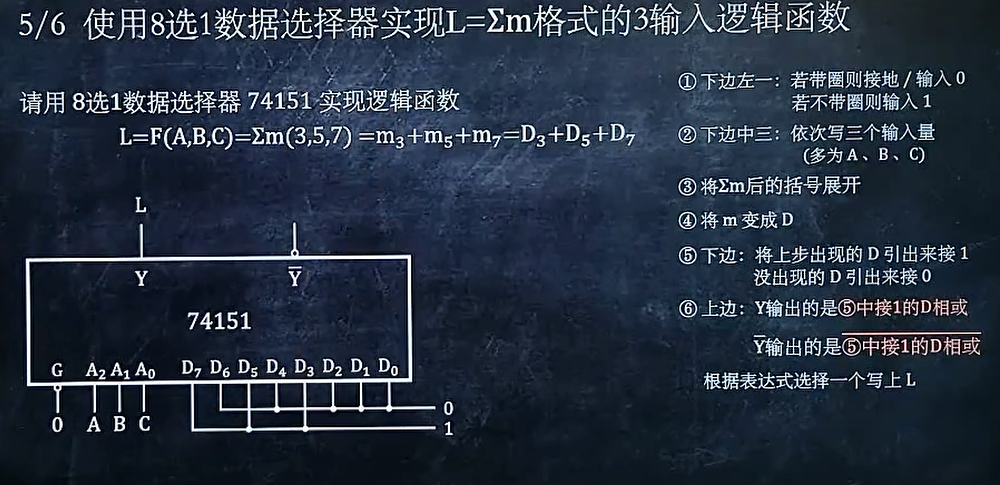

8选1数据选择器实现3输入逻辑函数

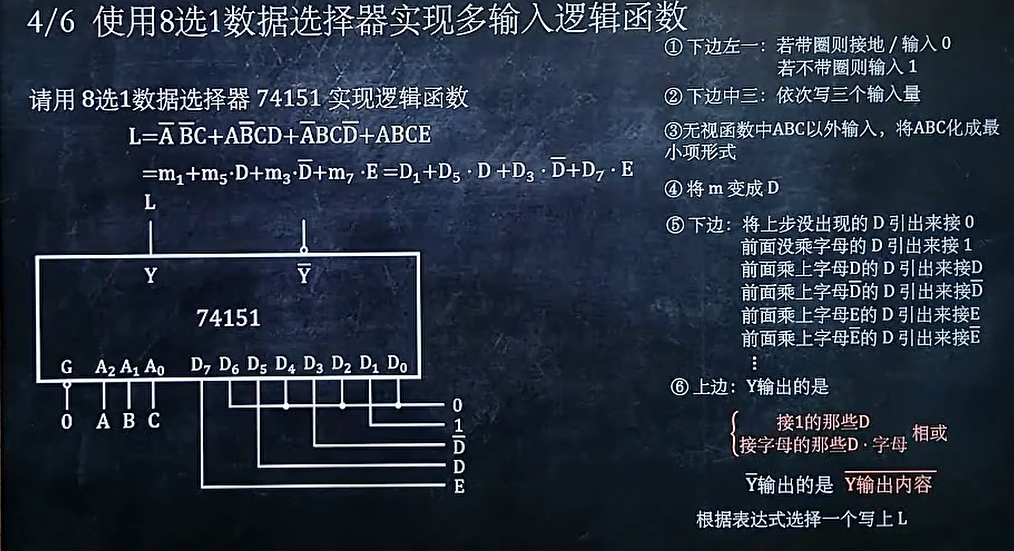

8选1数据选择器实现多输入逻辑函数
七、触发器
同步RS触发器

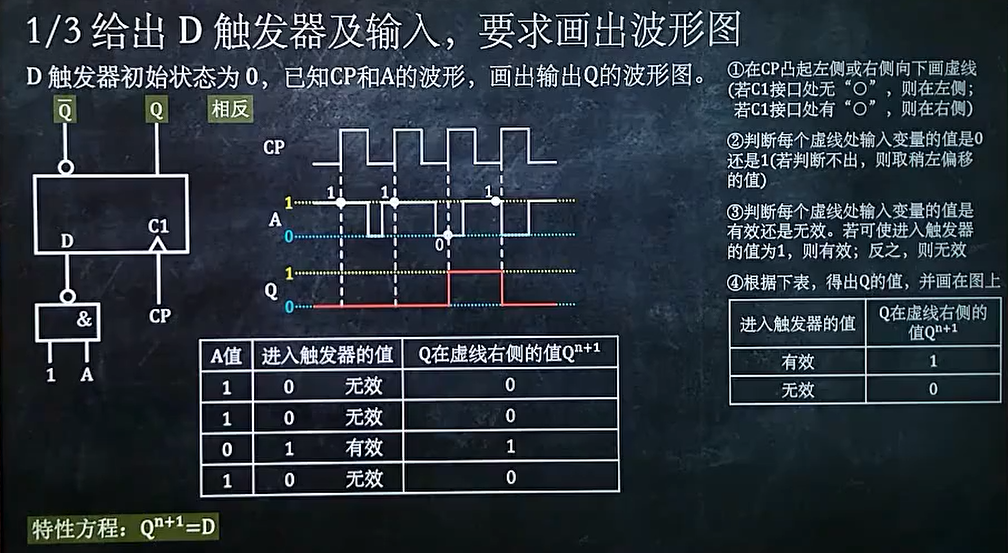

给出D触发器及输入，画出波形图

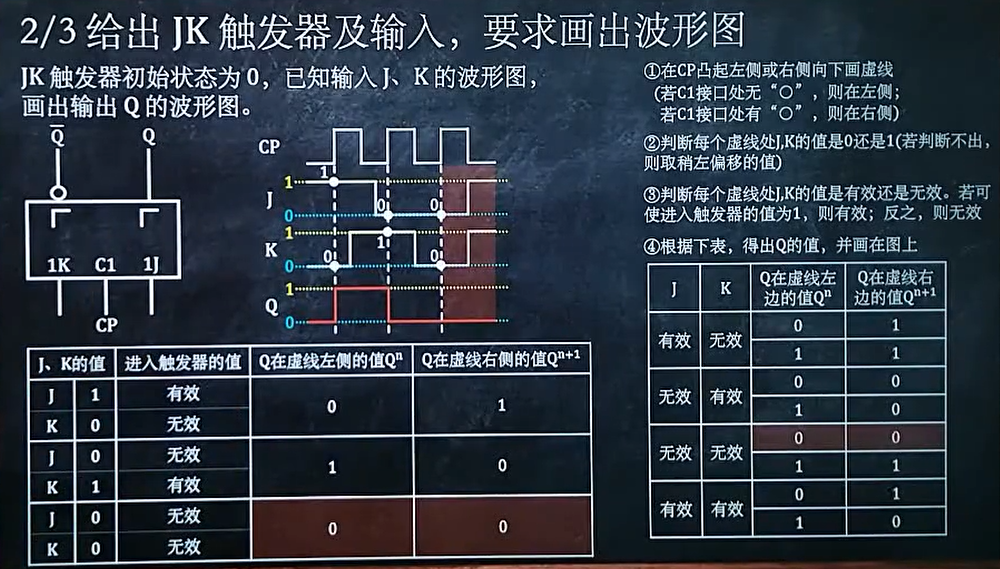

给出JK触发器及输入，画出波形图

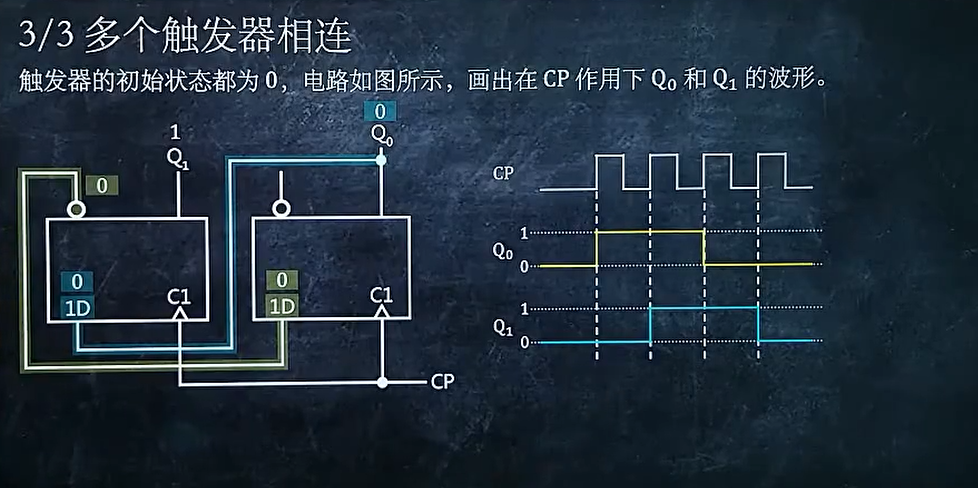

多个触发器相连

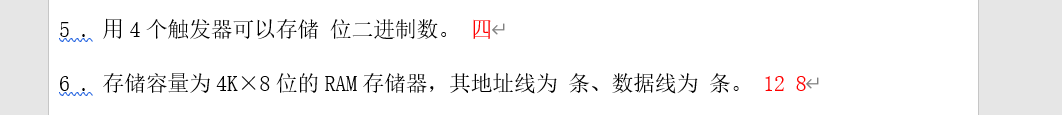

问答题
