HyperBDR线下版 简介

HyperBDR线下版需要在用户本地环境安装部署后方可使用

主要适用于私有化环境本地部署，线下版本可以在本地环境下更加的安全可靠的进行容灾工作

1、适用范围

各种环境（内网、外网）均适用

本地到私有云、云和云之间的容灾工作等

若用户容灾生产源端(待容灾生产端）和目标云平台仅内网可访问，可在内网本地环境安装部署后进行迁移。

HyperBDR可以放在源端，也可以放在目标端（建议放在目标端）。

2、安装内容及获取

迁移工具系统由两大模块组成: 「HyperBDR主控台」和 「云同步网关 组件」

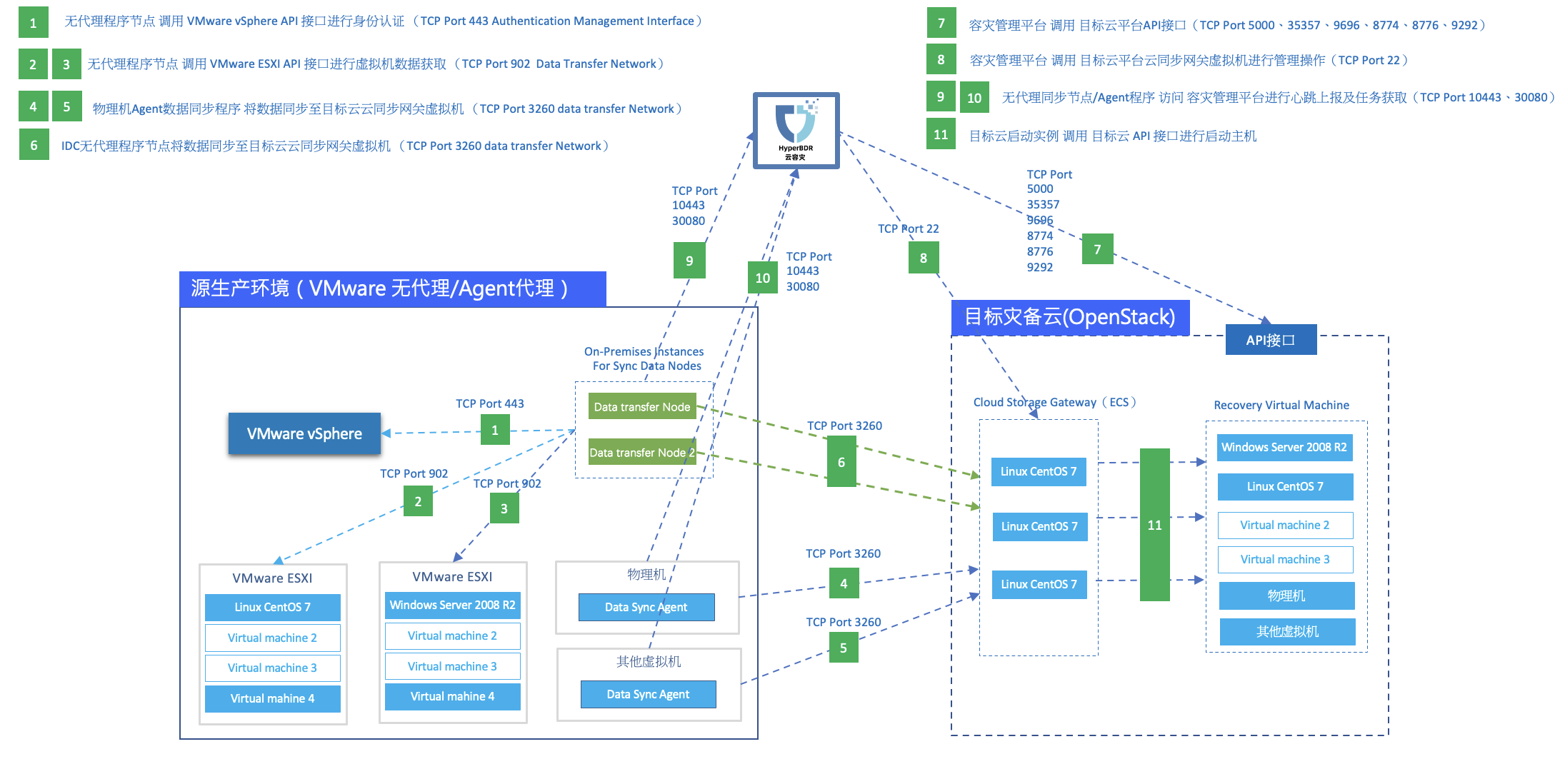

2.1 安装配置概览图

云容灾（块存储）单机版【安装%26配置】 - 图1

2.2「HyperBDR主控台」

该主控台有可视化操作界面

迁移主控平台，负责迁移程序调度以及流程控制，可部署在源/目标端的任意主机上

2.3 组件「HyperGate云同步网关」

实现容灾“目标平台侧”数据同步及驱动适配能力，此组件必须部署在目标平台的主机上

手动安装 下载链接：
适用目标云平台 阿里云[专]、华为云[FS6.5/8.0]、金山云、UCloud、青云
自动安装 在容灾主控平台内按指引操作（详见各云《容灾使用操作》）
适用目标云平台 OpenStack云平台、阿里云[公]、腾讯云[公]、腾讯云[TStack旗舰版/企业版]、华为云[公]、AWS、Azure、百度智能云、移动云[公]、移动云[合营云]、ZStack

3、安装指南

3.1 HyperBDR主控台 安装

步骤概述：①启动一台虚机 → ②将安装镜像下载到该主机 → ③执行安装脚本

3.1.1 安装资源准备

第一步：启动一台主机

主机类型 数量 操作系统 CPU 内存 硬盘 分区要求 引导方式
虚拟机/云主机 1 Ubuntu 20.04 x86_64 8核 16GB 200GB 标准分区/非LVM BIOS

第二步：获得HyperBDR链接

注意：找相关的交付同事，获取下载链接！

第三步：下载完成后上传至安装软件的虚拟机

3.1.2 安装步骤

第一步：解压软件安装包

  1. tar zxf HyperBDR_release_<Version>.tar.gz -C /mnt/

云容灾（块存储）单机版【安装%26配置】 - 图2

第二步：执行安装脚本

  1. cd /mnt/installer
  2. bash install.sh

如果有NAT网络或者有floatingIP的时候，在安装的时候，用 参数 -i ，指定 NAT IP地址。（注意：如果是使用公网ip的话，需要把18768端口打开）

  1. cd /mnt/installer
  2. bash install.sh -i +natIP

执行完成之后，输出如下

云容灾（块存储）单机版【安装%26配置】 - 图3

第三步：安装成功，可以通过浏览器访问：https://:10443，进入图形界面。

云容灾（块存储）单机版【安装%26配置】 - 图4

4、网络配置指南

4.1 网络配置

HyperBDR可以安装在容灾生产侧，也可以安装在目标容灾云侧，HyperGate只能安装在容灾目标侧（自动化安装创建）。

第一：HyperBDR网络要求是：源端主机可以通过30080和10443端口，与HyperBDR通信，且HyperBDR可以通过目标侧的API接口，调用目标端的资源，去创建迁移过程中所必需的主机。

第二：HyperGate网络要求是：HyperBDR可以控制HyperGate，且源端被迁移主机，可以通过3260端口，与HyperGate进行数据传输。
