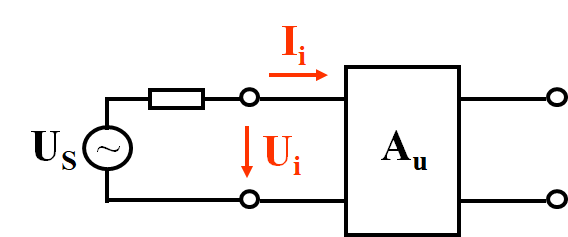

放大电路的本质是能量控制和转换。 电子学中放大的目的是将微弱的**变化信号**放大成较大的信号。电子电路放大的基本特征是功率放大。这样，在放大电路中必须有能够控制能量的元件，即有源元件，如晶体管等。放大的前提是不失真，此时放大才有意义。 电压放大电路可以用有输入口和输出口的四端网络表示，如图。

放大电路的性能指标

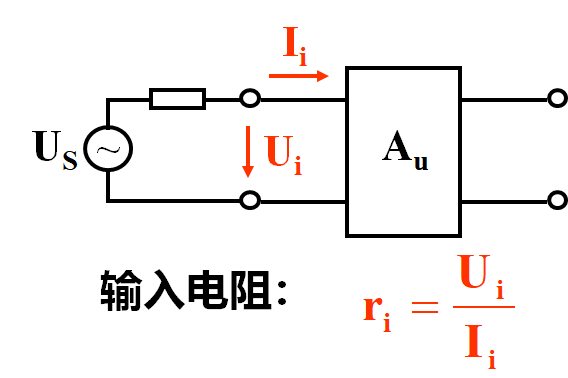

(2)输入电阻 放大电路一定要有前级（信号源）为其提供信号，那么就要从信号源取电流。输入电阻是衡量放大电路从其前级取电流大小的参数。输入电阻越大，从其前级取得的电流越小，对前级的影响越小。 输入电阻： (3)输出电阻 放大电路对其负载而言，相当于信号源，我们可以将它等效为戴维宁等效电路（“一个含独立电源、线性电阻和受控源的一端口，对外电路而言，可以用一个电压源和电阻的串联组合等效置换”），这个戴维宁等效电路的电阻就是输出电阻。 如何确定电路的输出电阻？在电路的计算中求的方法： 1、所有的电源置零。 2、加压求流法。

符号规定

2.1 基本共射极放大电路

2.1.1 基本共射极放大电路组成

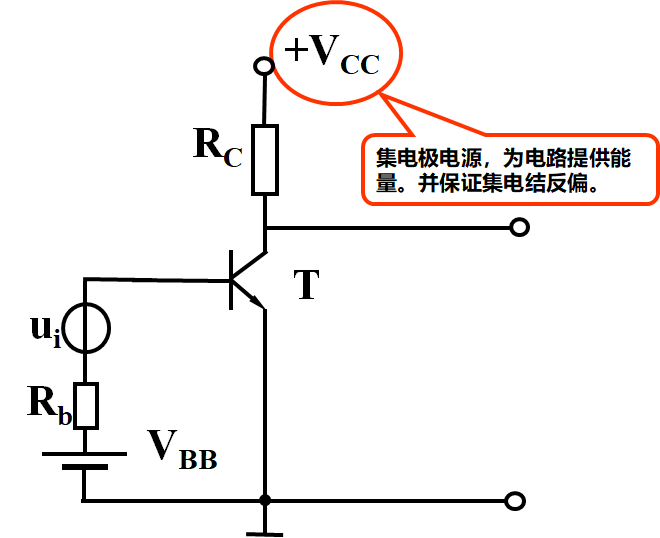

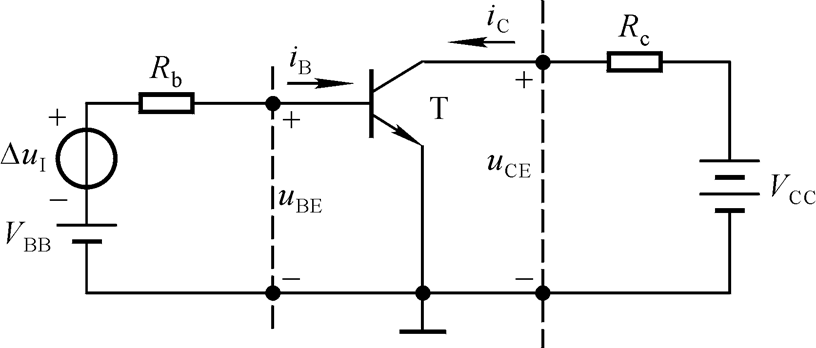

共射放大电路

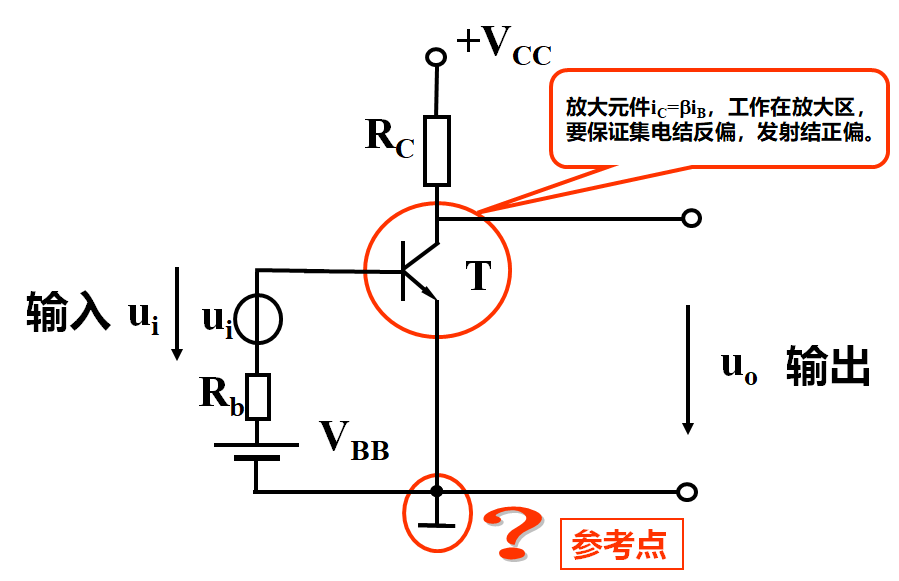

共射放大电路组成

2.1.2 直流通道和交流通道

• 放大电路中各点的电压或电流都是在静态直流量上附加了小的交流信号。
• 但是,电容和电感等元件对交、直流的作用不同。比如，如果电容容量足够大，可以认为它对交流不起作用，即对交流短路。而对直流可以看成断路，这样，交直流所走的通道是不同的。
• 这样就有了交流通道（只考虑交流信号的分电路）和直流通道（只考虑直流电源的分电路）。不同的信号可以分别在不同的通道分析。

1. 直流通道是直流电源作用下直流电流流经的通路，也是静态电流流经的通道，用于研究静态工作点。
2. 直流通路：
   1. ①电容视为断路
   2. ②电感视为短路。
   3. ③信号源视为短路，但应保留其内阻。
3. 交流通道是输入信号作用下交流信号流经的通路，用于研究动态参数。
4. 交流通路：
   1. ①耦合电容视为短路。
   2. ②无内阻的直流电源视为短路。

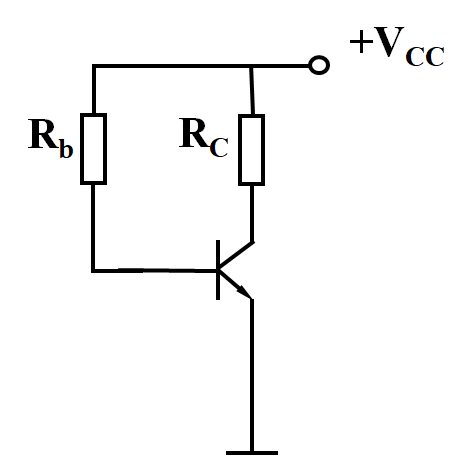

直流通道

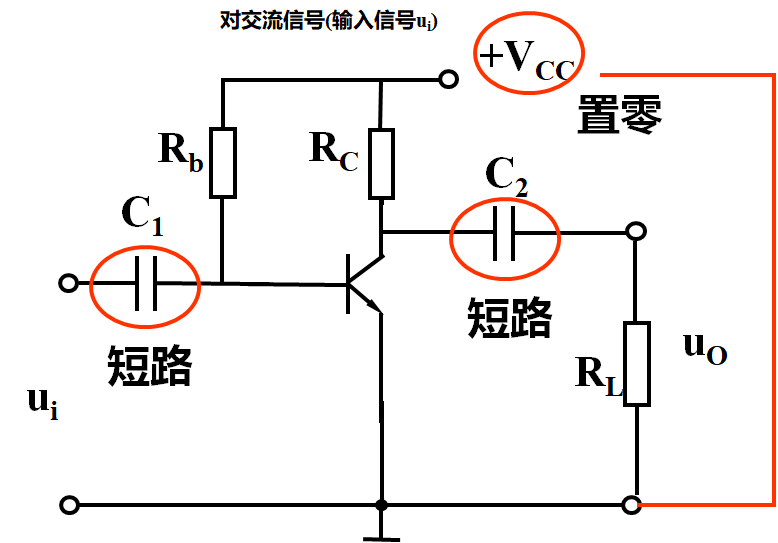

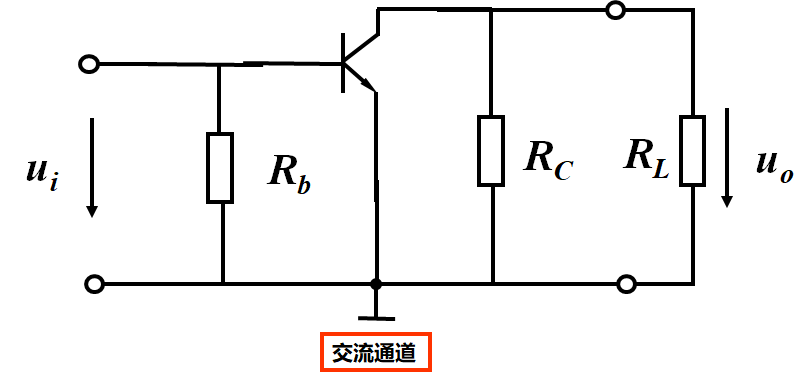

交流通道

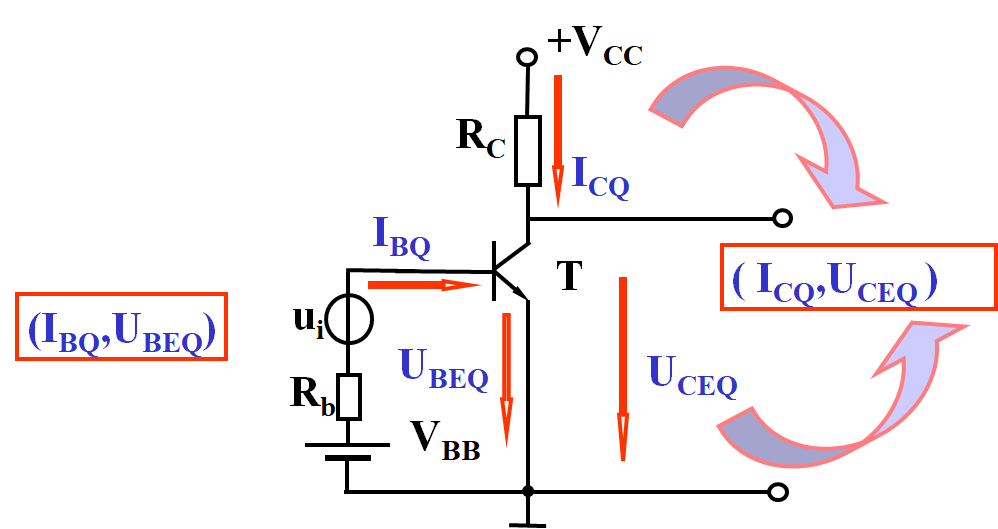

2.2 放大电路的静态分析

一、静态工作点的图解法分析

1.输入分析

（1）、输入特性。
（2）、

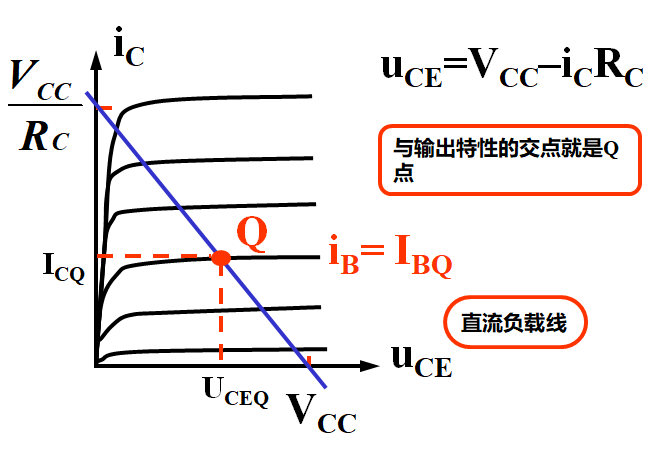

2.输出分析

二、静态工作点的估算法分析

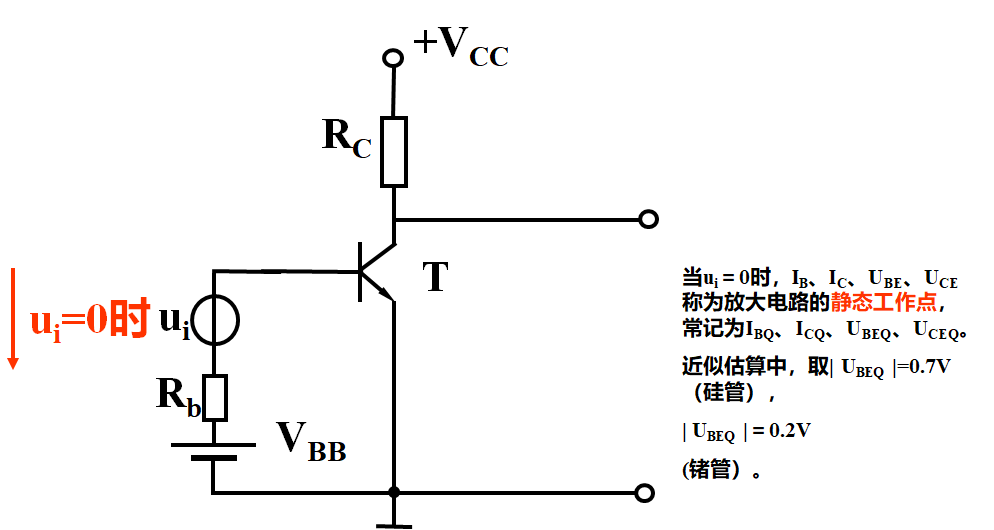

基本放大电路的静态工作点表达式

基本放大电路的静态工作点

2.3放大电路的动态分析

2.3.1图解法动态分析

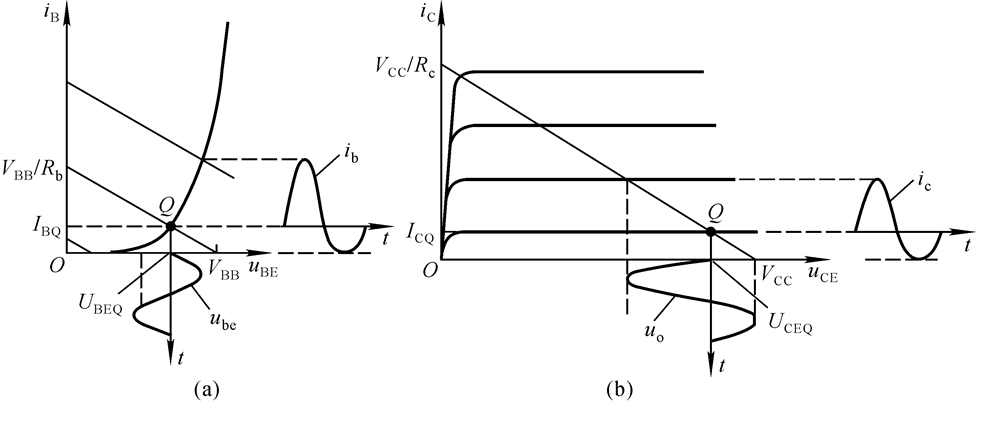

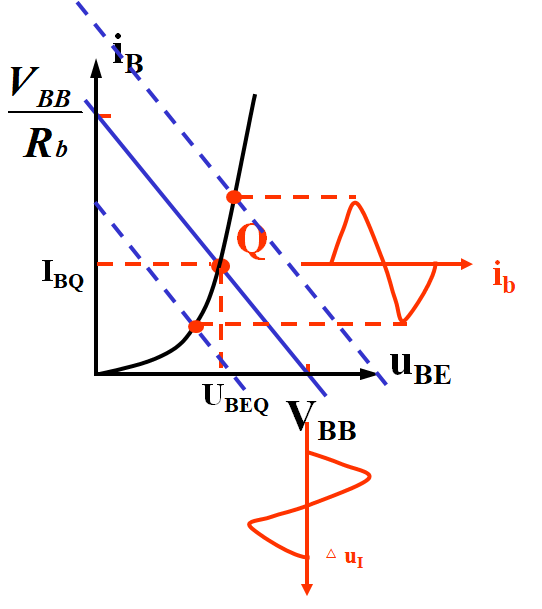

放大倍数分析

失真分析：
如果Q设置不合适，信号进入截止区或饱和区，造成非线性失真。

合适的静态工作点

Q点过低，信号进入截止区

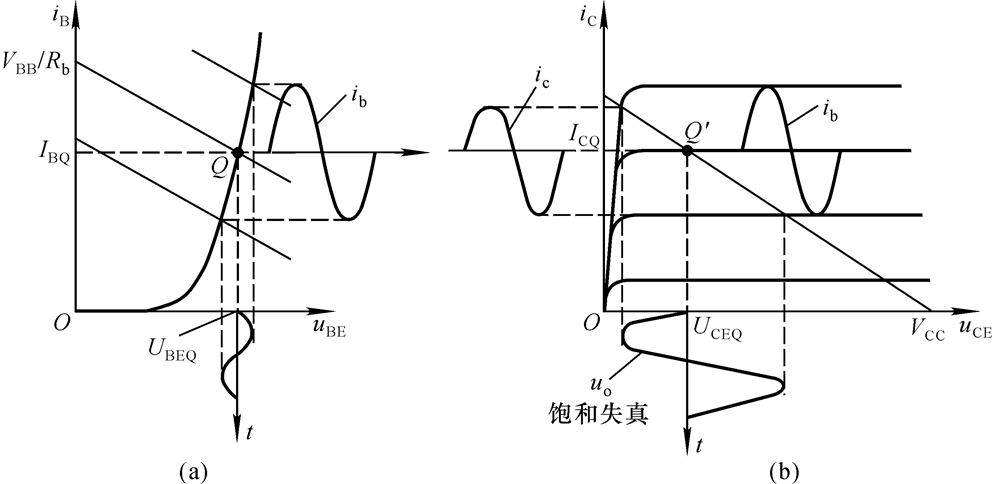

Q点过高，信号进入饱和区

求放大电路最大不失真输出电压

2.3.2微变等效电路法的 动态分析

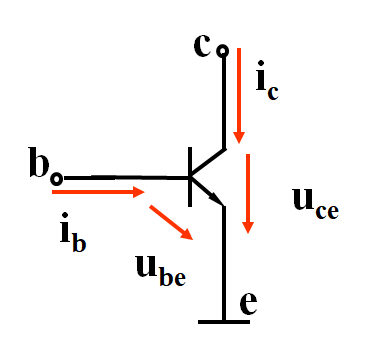

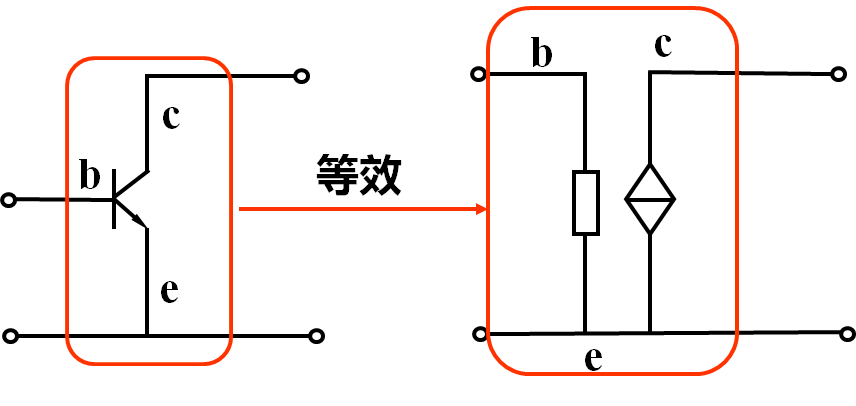

1.晶体管的微变等效电路

首先考察输入回路,当信号很小时，输入特性在小范围内近似线性。

对输入的小交流信号而言，晶体管b、e间相当于电阻。
理论计算得：

对于小功率三极管：

的量级从几百欧到几千欧。\

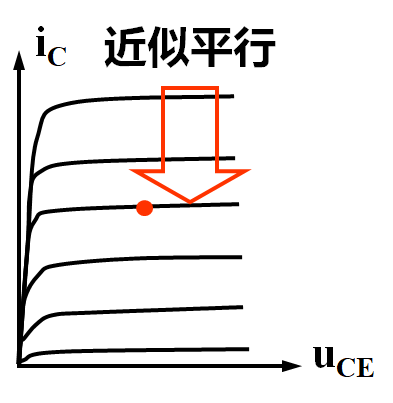

考察输出回路

输出端相当于一个受控制的电流源。方向：如果为b——e，为c——e

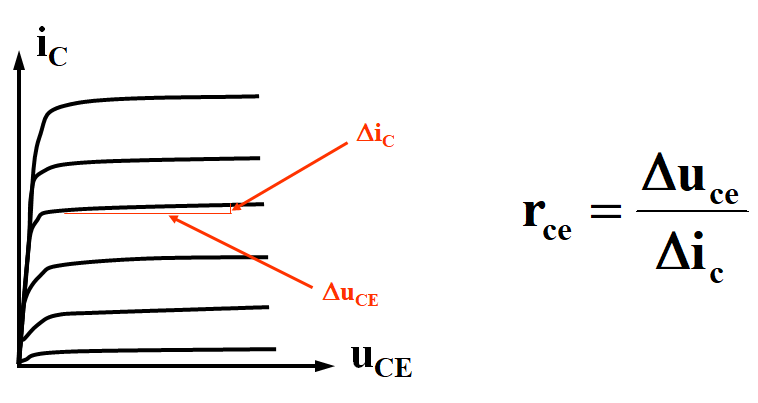

输出端还要并联一个大电阻。
的含义:

弄清楚等效的概念：
1、对谁等效。2、怎么等效。

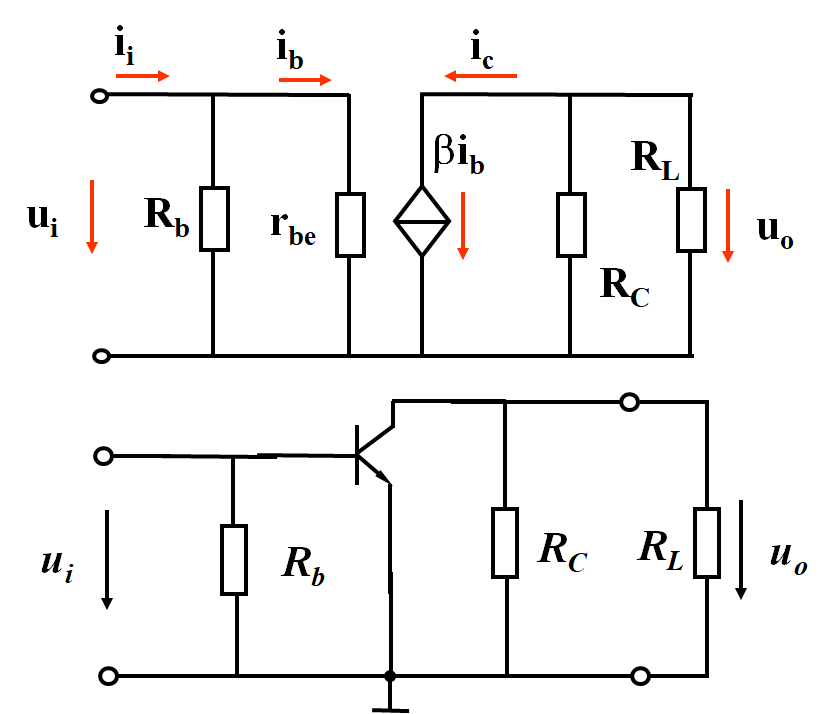

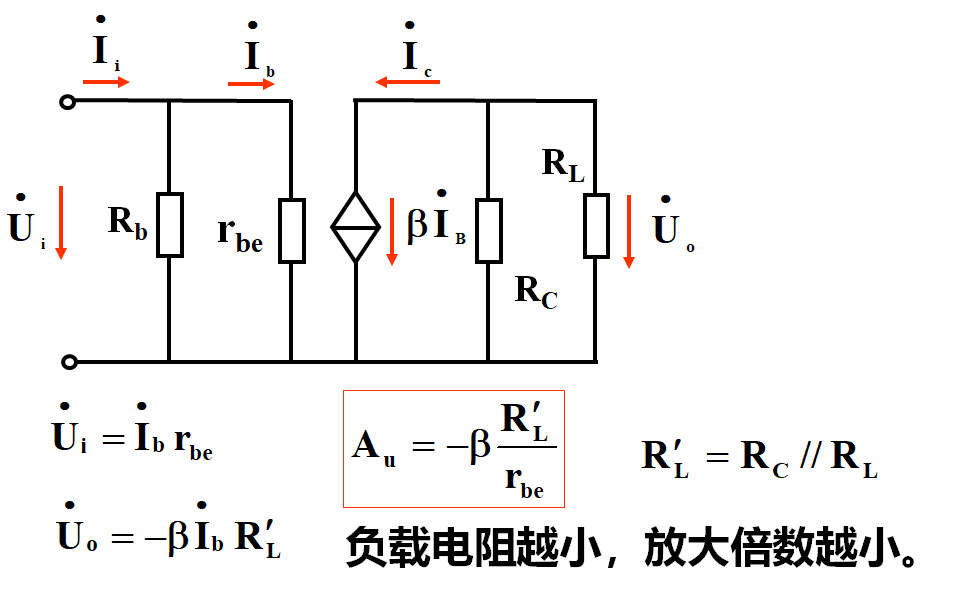

2、放大电路的微变等效电路

将交流通道中的三极管用微变等效电路代替

3、电压放大倍数的计算：

4、输入电阻的计算：

放大电路一定要有前级（信号源）为其提供信号，那么就要从信号源取电流。输入电阻是衡量放大电路从其前级取电流大小的参数。输入电阻越大，从其前级取得的电流越小，对前级的影响越小。


电路的输入电阻越大，从信号源取得的电流越小，因此一般总是希望得到较大的的输入电阻。

5、输出电阻的计算：

对于负载而言，放大电路相当于信号源，可以将它进行戴维南等效，戴维南等效电路的内阻就是输出电阻。
在电路的计算中求的方法：

• 1、所有的电源置零。
• 2、加压求流法。

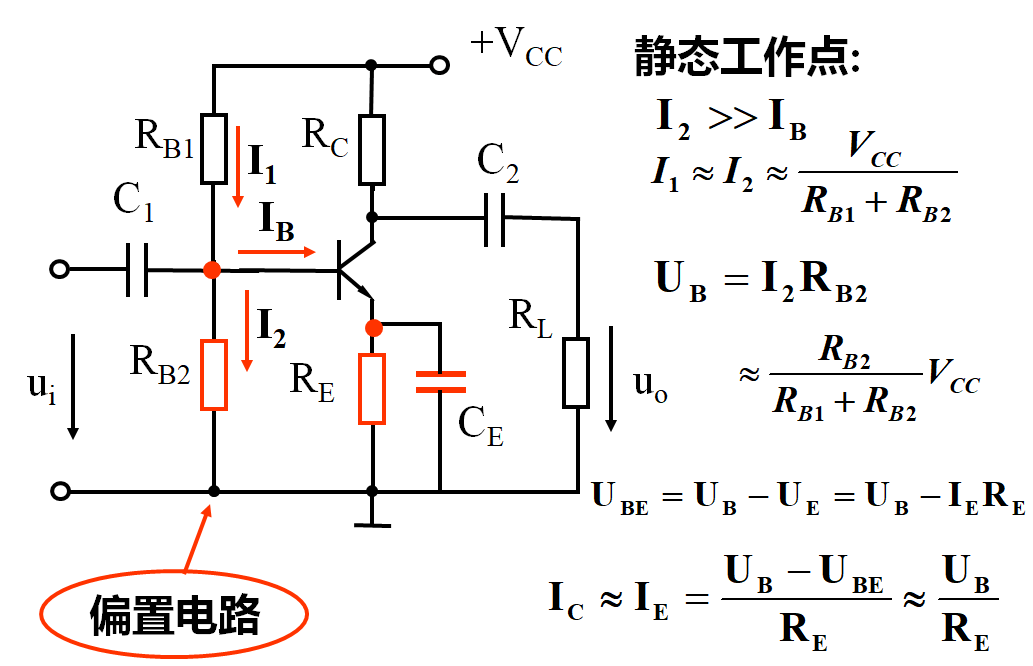

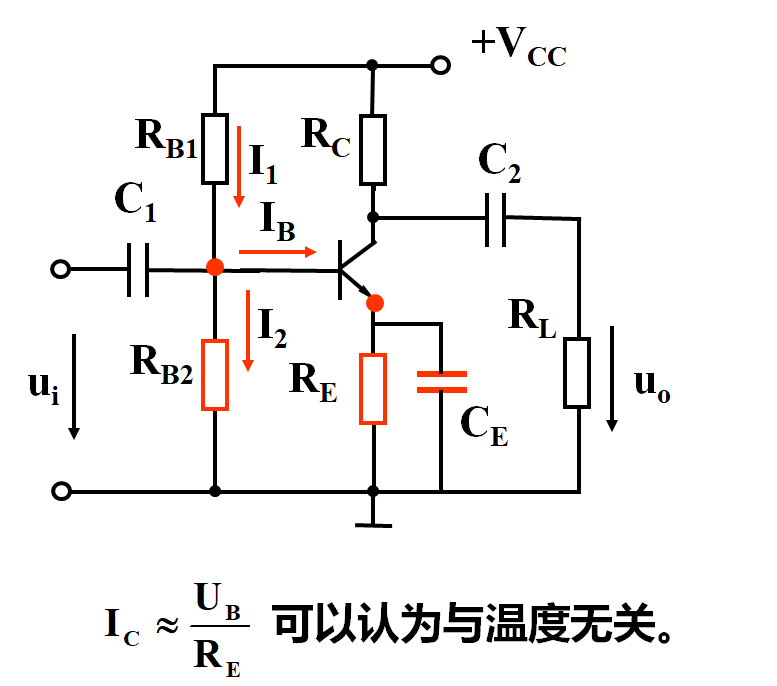

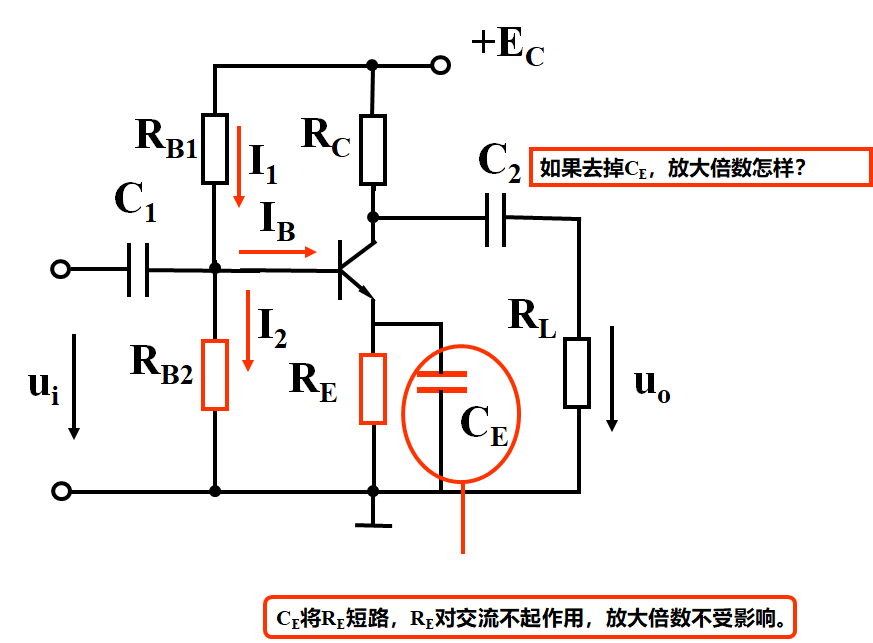

2.4 静态工作点的稳定

为了保证放大电路的稳定工作，必须有合适的、稳定的静态工作点。但是，温度的变化严重影响静态工作点。

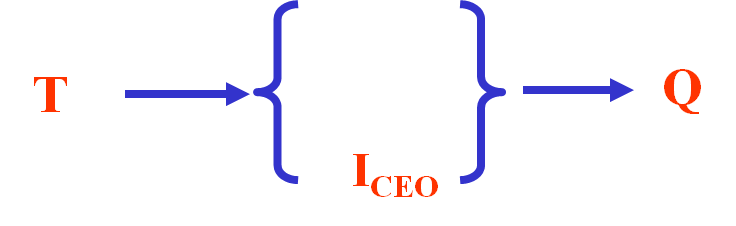

对于前面的电路（固定偏置电路）而言，静态工作点由b和决定，这些参数随温度而变化，温度对静态工作点的影响主要体现在这一方面。

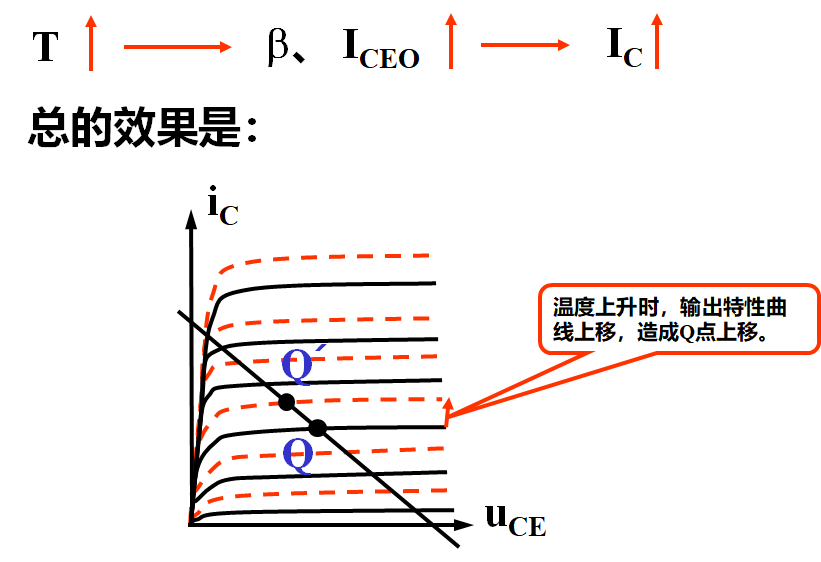

温度对b值及的影响
