存储器分类

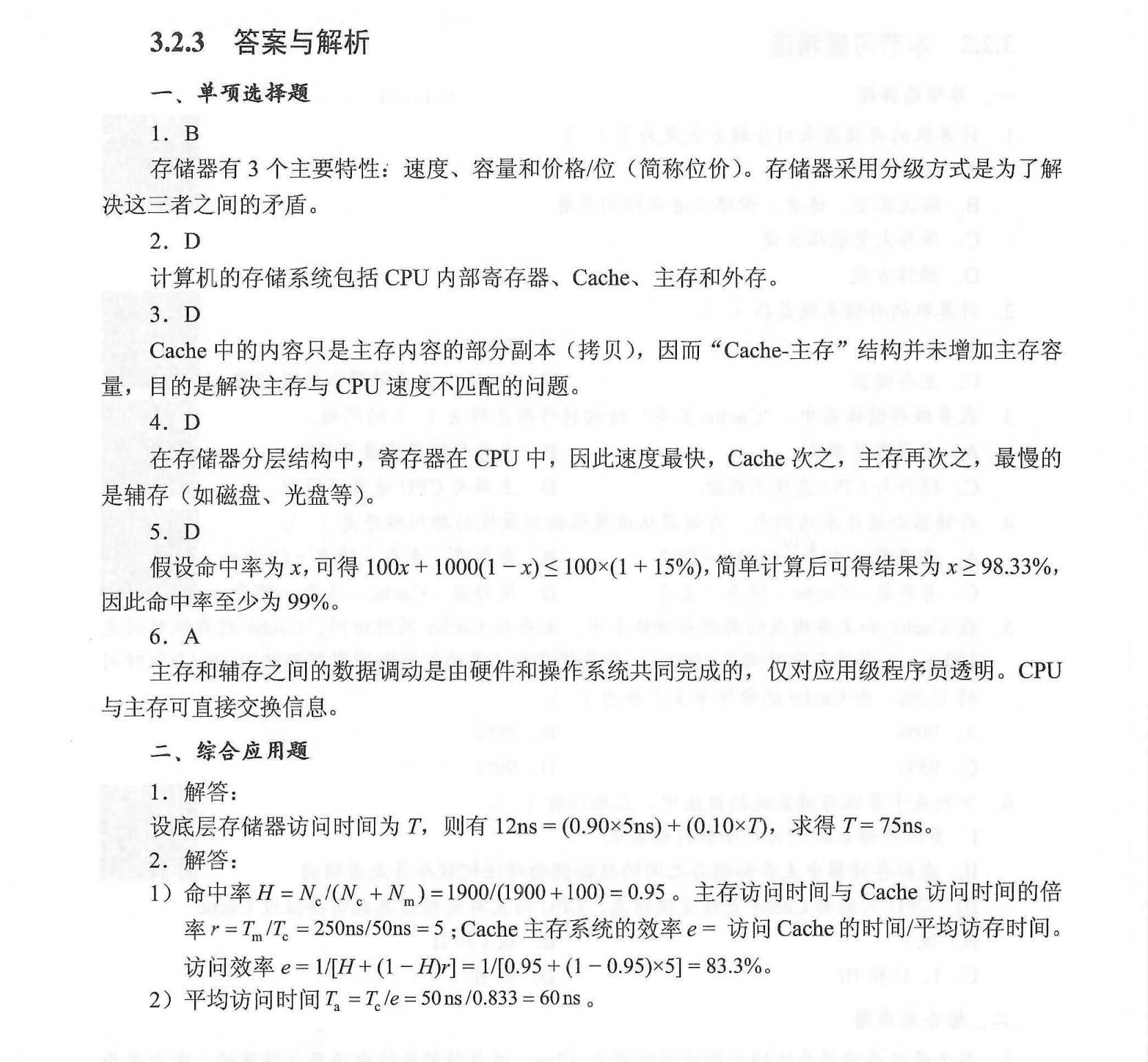

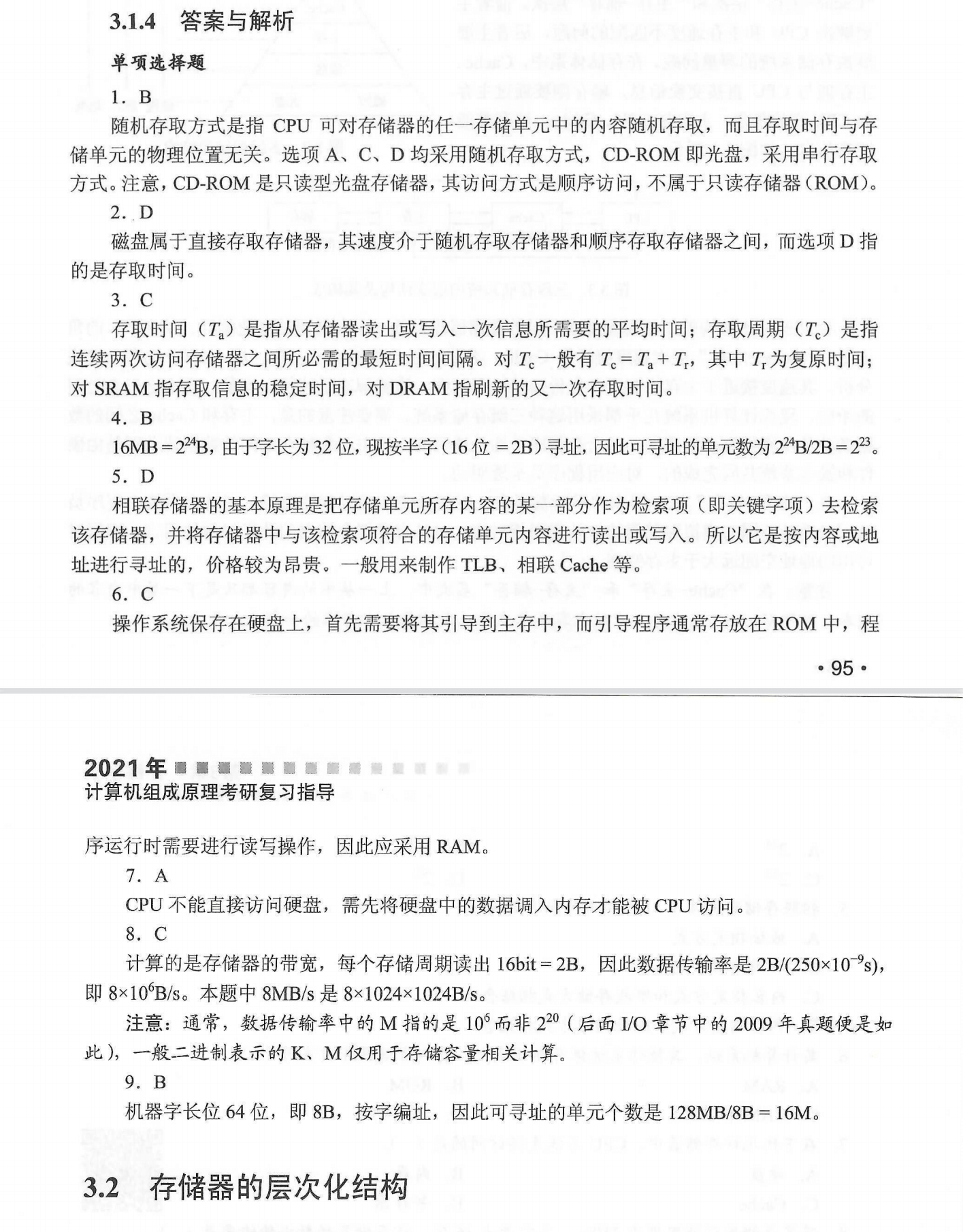

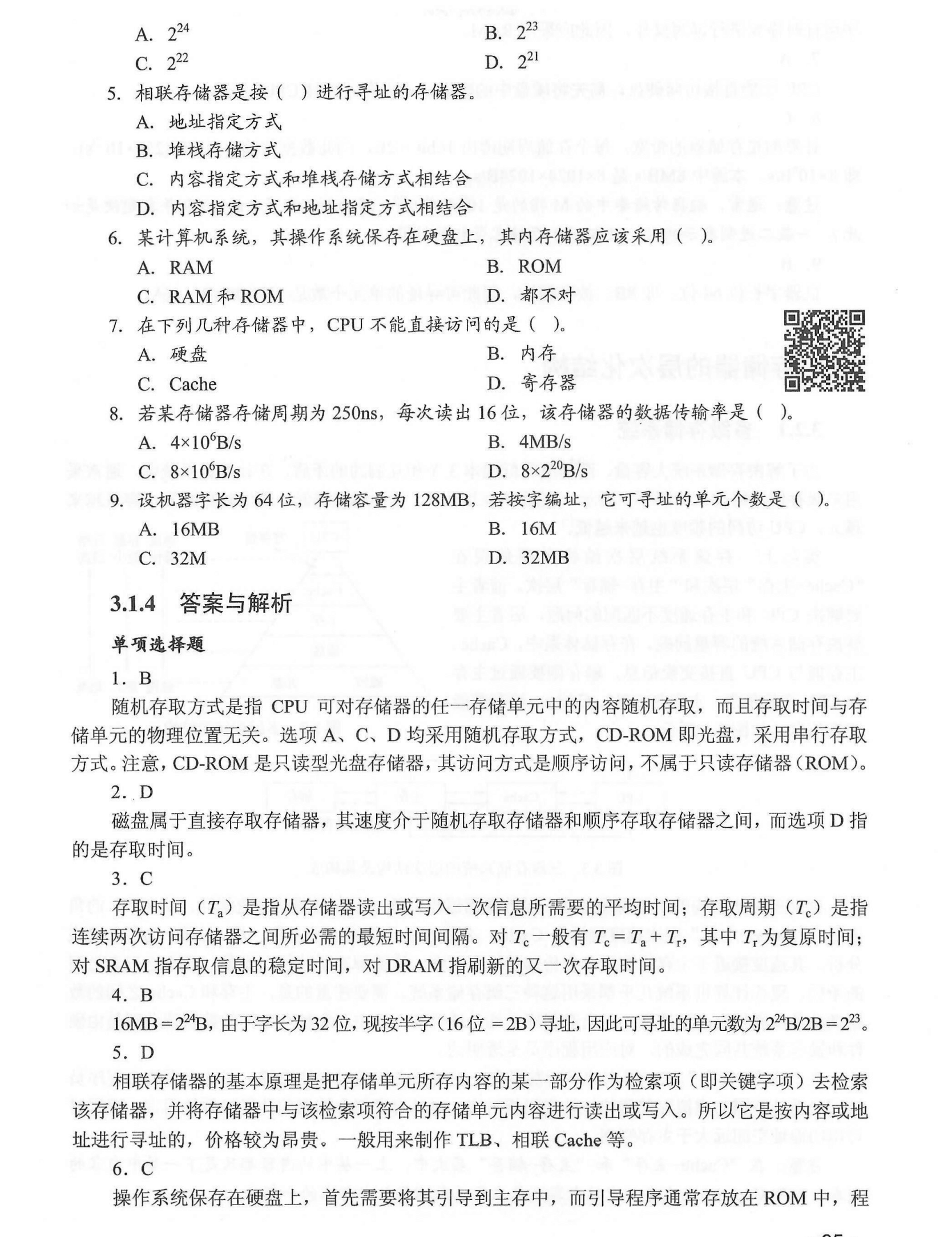

习题

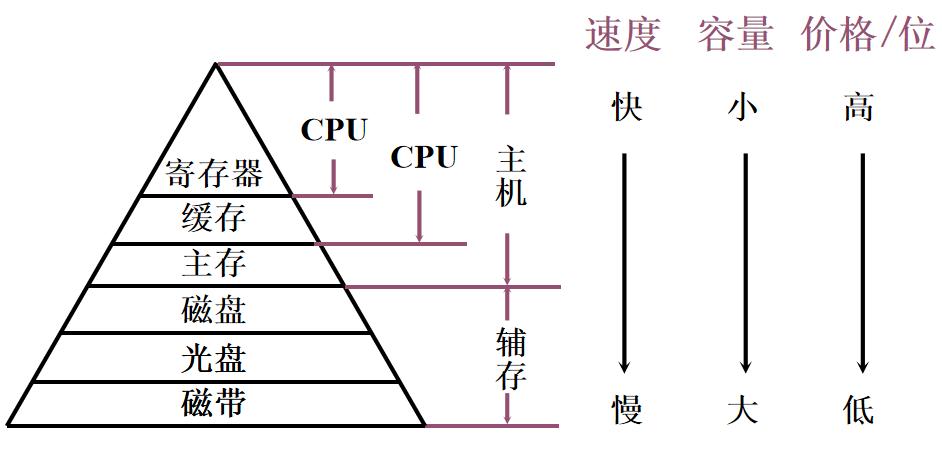

存储器的层次结构

存储器三个主要特性的关系

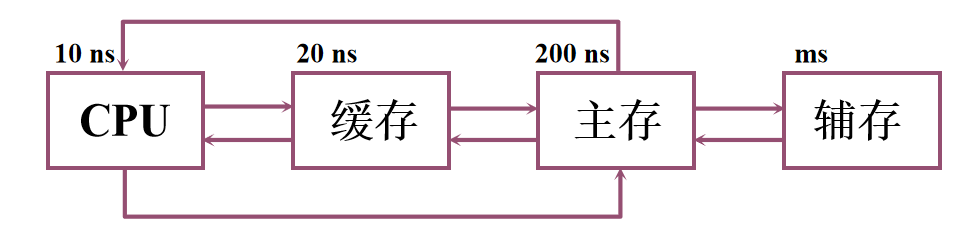

缓存——主存层次和主存——辅存层次

1️⃣ 缓存——主存层次主要解决CPU和主存速度不匹配的问题
2️⃣ 主存——辅存主要解决存储系统的容量问题
3️⃣ 主存——辅存层次发展形成虚拟存储系统。

4️⃣ 需要注意的是，主存和 Cache 之间的数据调动是由硬件自动完成的，对所有程序员均是透明的；而主存和辅存之间的数据调动则是由硬件和操作系统共同完成的，对应用程序员是透明的。

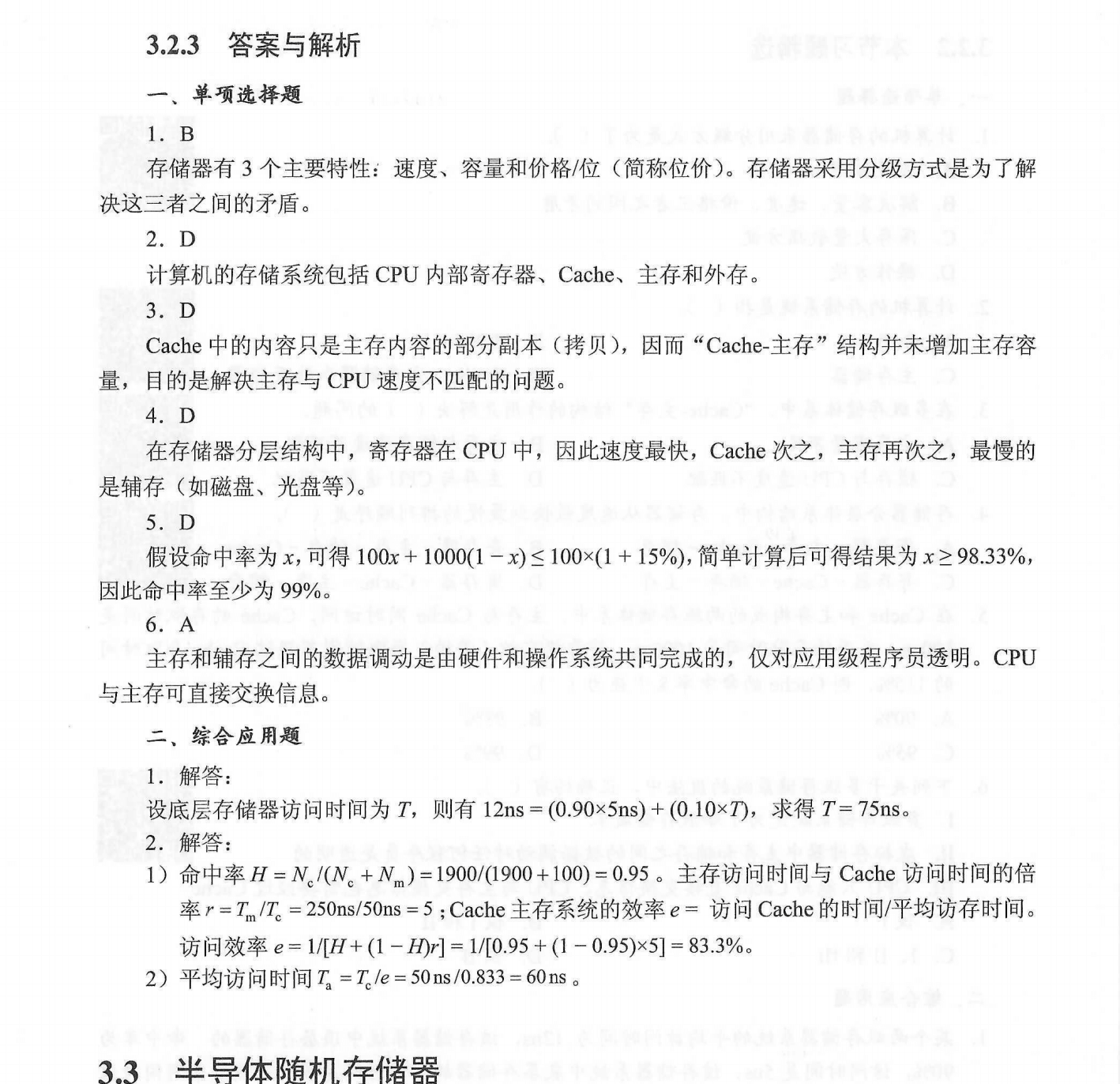

习题

主存储器

概述

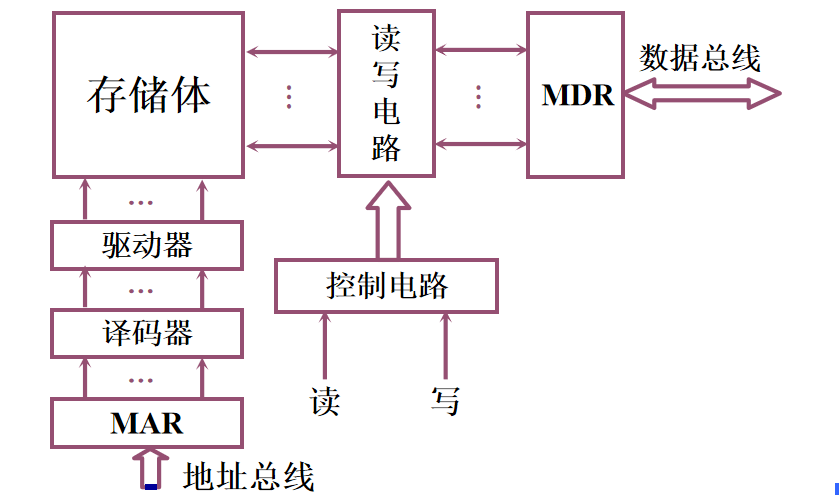

主存的基本组成

主存和CPU的联系

1️⃣ 驱动器、译码器和读写电路在存储芯片中
2️⃣ MAR和MDR在CPU芯片中
3️⃣ 存储芯片和CPU芯片可通过总线连接

主存中存储单元地址的分配

主存的技术指标

1️⃣ 存储容量：主存存放二进制代码的总位数，存储容量（位）=存储单元个数*存储字长，存储容量（字节）=存储单元个数*存储字长 / 8
2️⃣ 存储速度

• 存取时间：存储器的访问时间=读出时间+写入时间
• 存取周期：连续两次独立的存储器操作（读或写）所需的 最小间隔时间

3️⃣ 存储器的带宽：单位时间内存储器存取的信息量，每个存储周期可以访问的位（字节）数 / 存储周期
提高存储器带宽的措施

• 缩短存储周期
• 增加存储字长

• 增加存储体

  习题




  半导体存储芯片简介

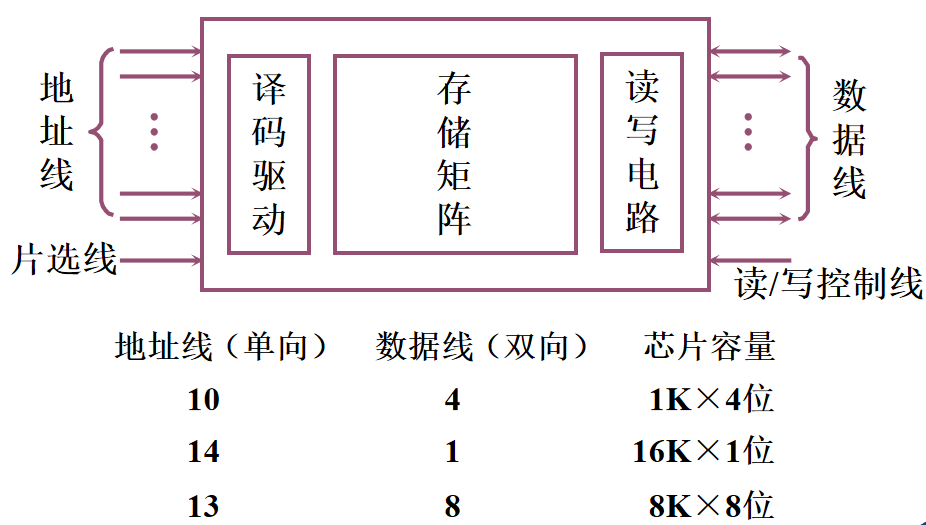

  半导体存储芯片的基本结构



  1️⃣ 地址线：单向输入，位数与存储字的个数有关
  2️⃣ 数据线：双向的，位数与读/写的数据位数有关
  3️⃣ 控制线

• 读/写控制线：决定芯片进行读/写操作

• 片选线：选择存储芯片

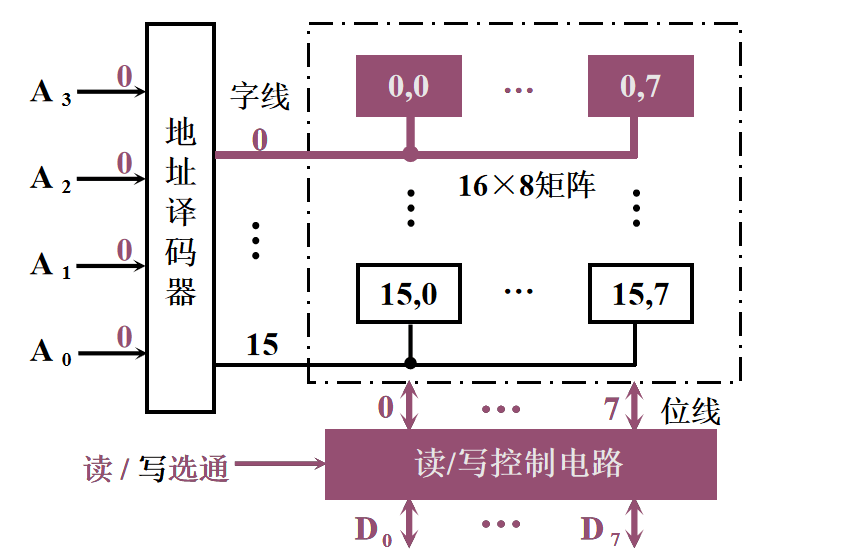

  半导体存储芯片的译码驱动方式

  🌈 线选法

  1️⃣ 特点：一根字选择线（字线），直接选中一个存储单元的各位
  2️⃣ 结构简单，只适于容量不大的存储芯片
  🌈 重合法

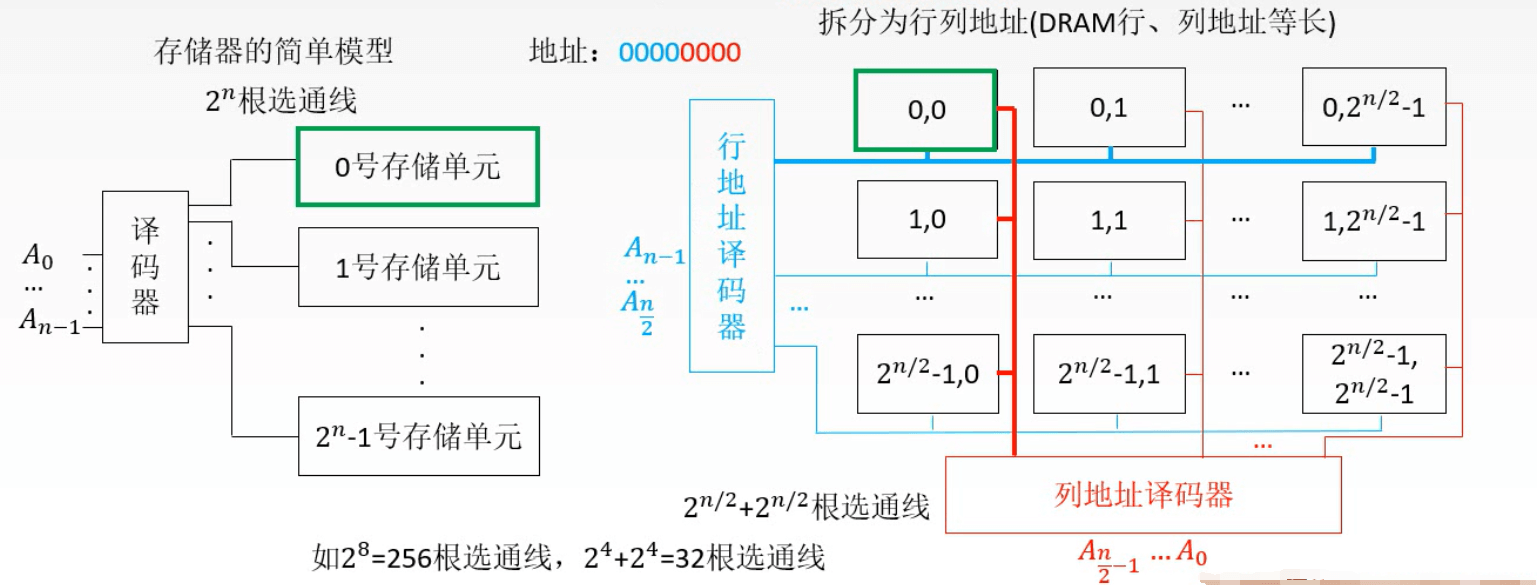

  1️⃣ 特点：被选单元是由X、Y两个方向的地址决定的
  2️⃣ 适合容量较大的存储芯片

  习题




  随机存取存储器 ( RAM )

  静态 RAM (SRAM)

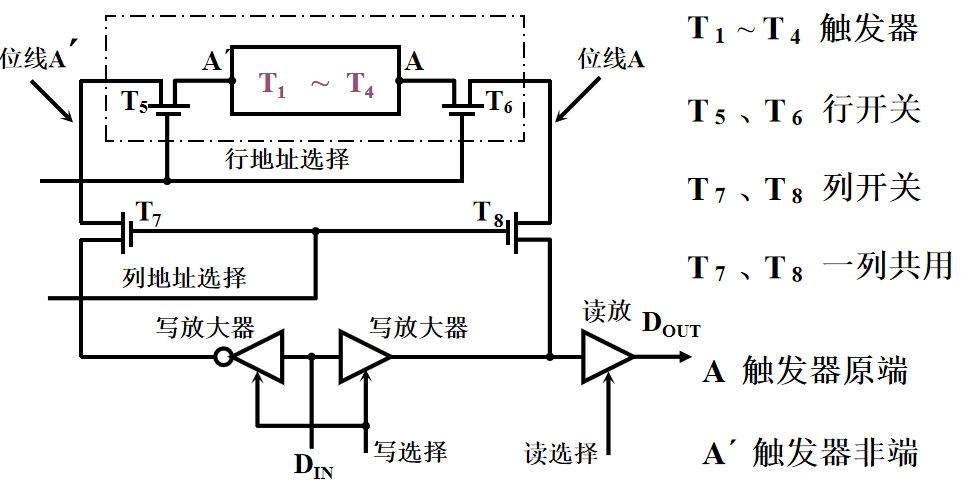

  基本电路



  动态 RAM ( DRAM )

  基本电路

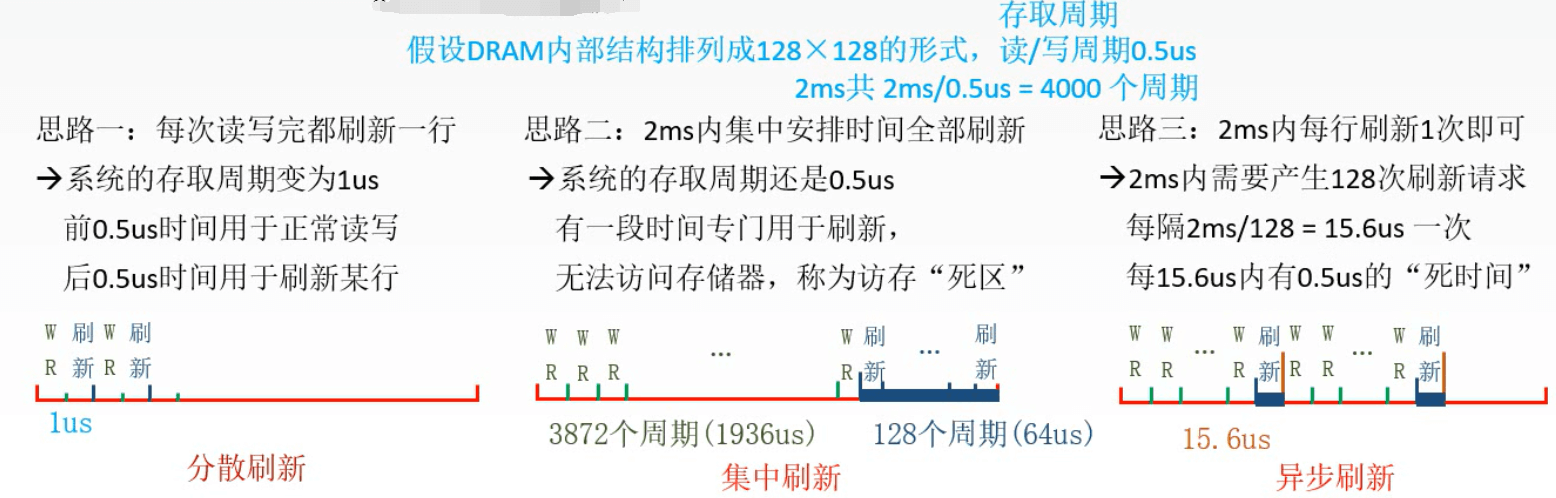

  动态 RAM 刷新

  1️⃣ 多久需要刷新一次：刷新周期一般为 2 ms
  2️⃣ 每次刷新多少存储单元：以行为单位，每次刷新一行存储单元
  ————为什么要使用行列地址：减少选通线的数量

  3️⃣ 如何刷新：有硬件支持，读出一行的信息后重新写入，占用1个读/写周期
  4️⃣ 在什么时候刷新：

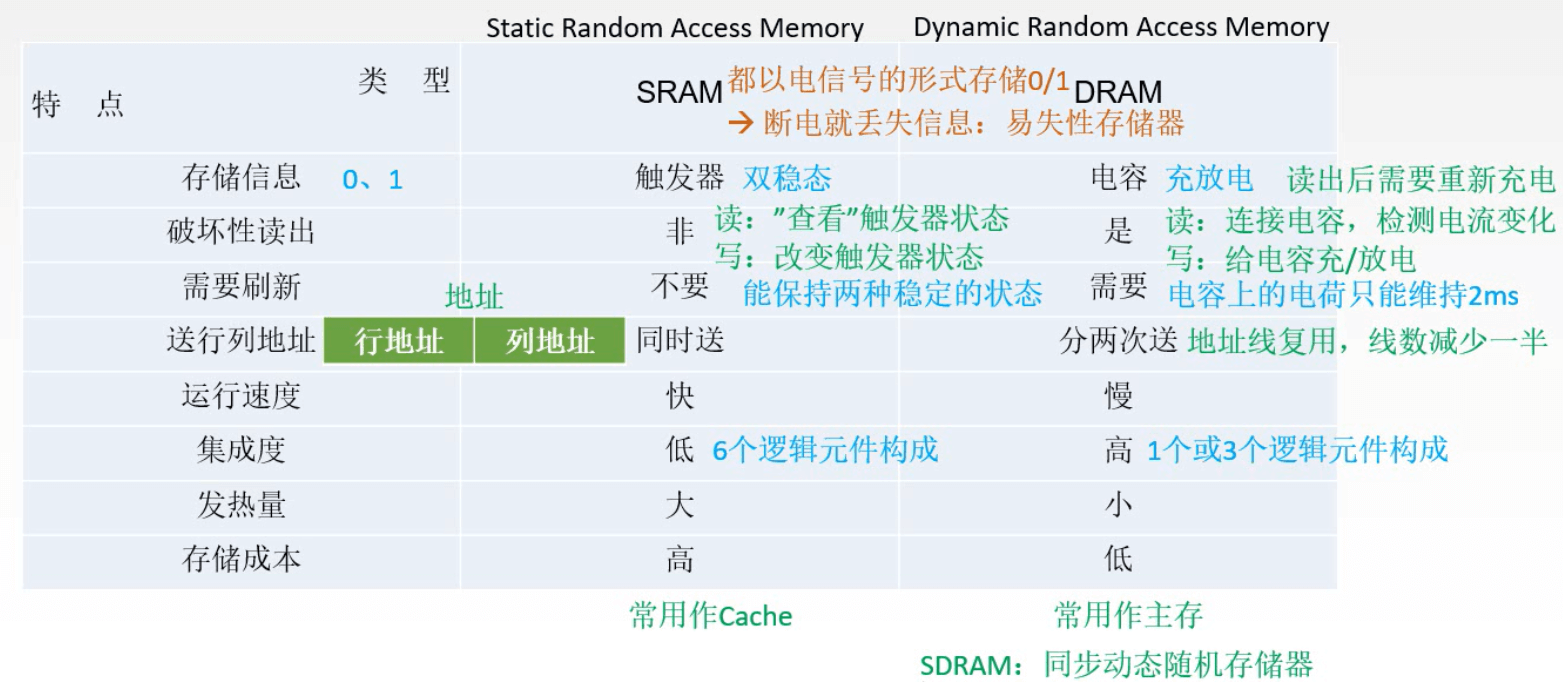

  动态 RAM 和静态 RAM 的比较



  只读存储器（ROM）

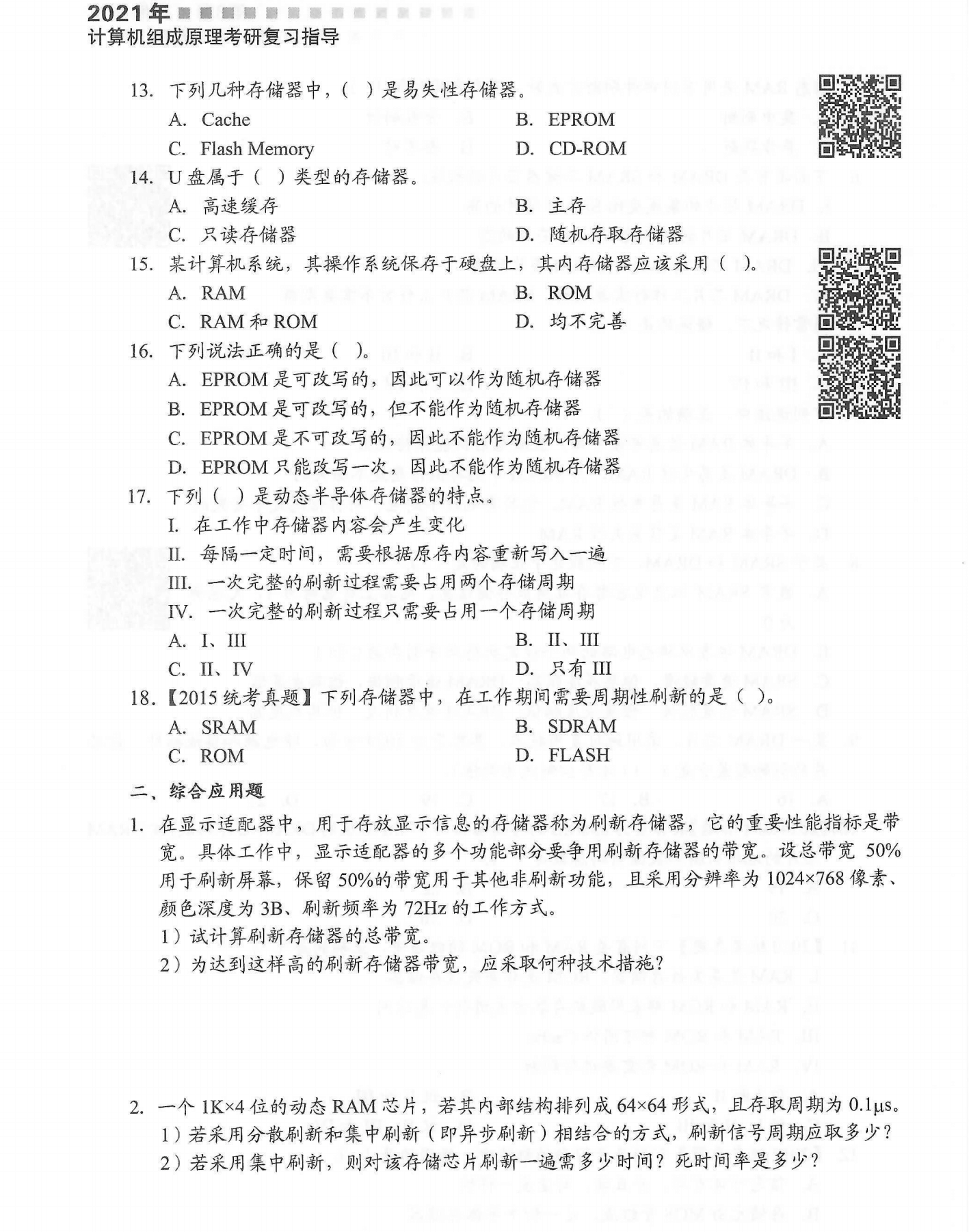

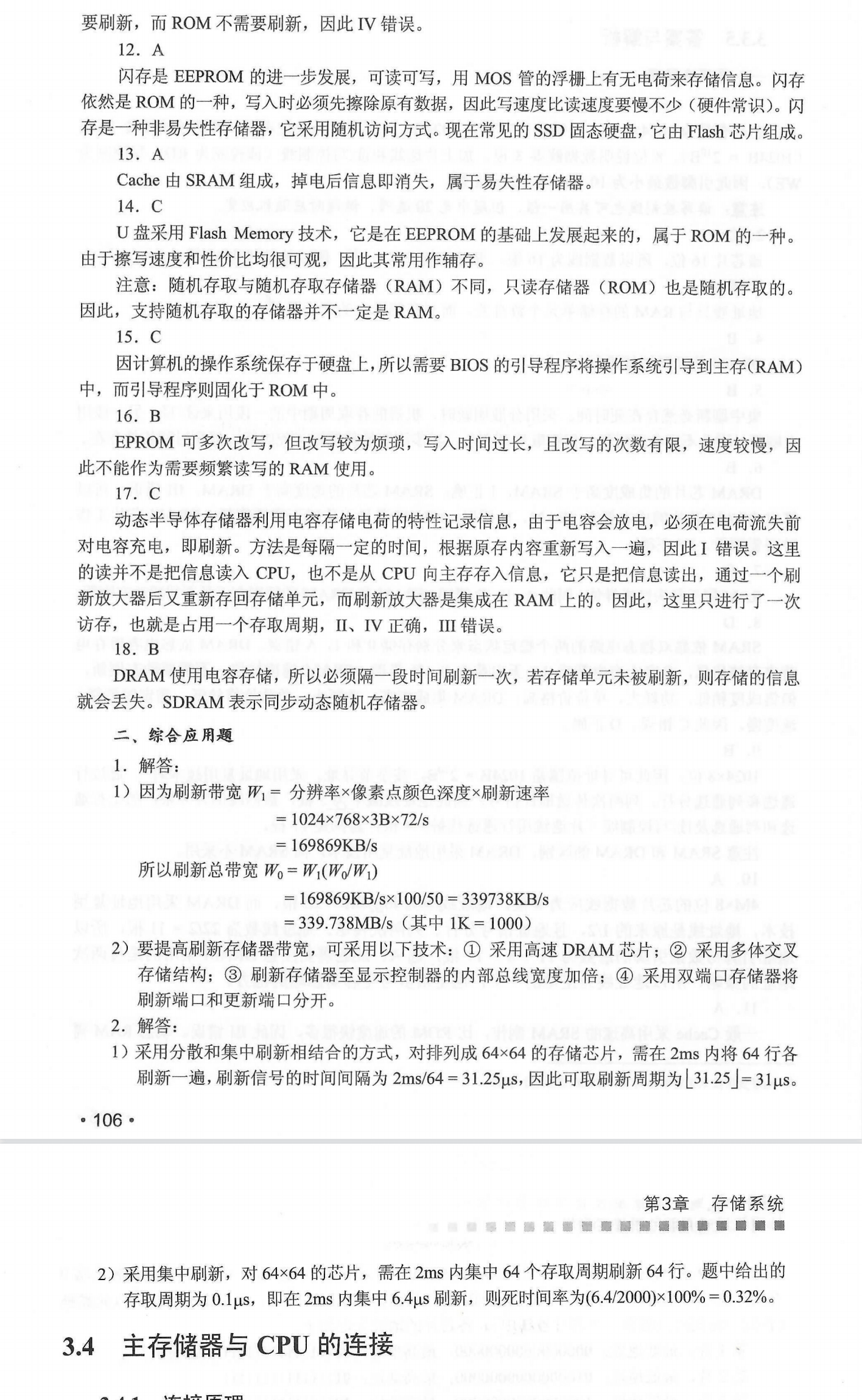

  习题







  存储器与 CPU 的连接

  存储器容量的扩展

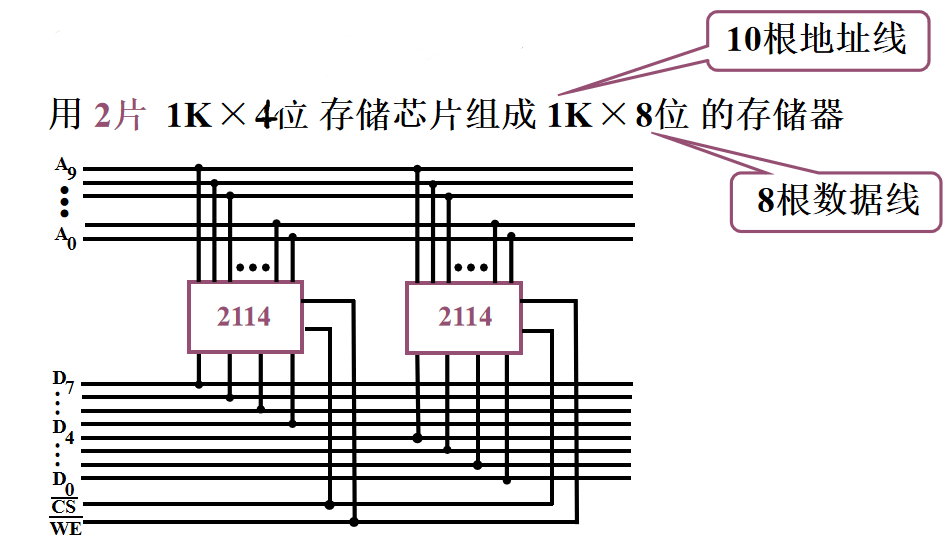

  位扩展（增加存储字长）

  片选线相同，分配数据线


  字扩展（增加存储字的数量）

  数据线相同，设置片选线


  字、位同时扩展

  数据线和片选线都要重新考虑


  例题以及解题步骤


  🔔 系统程序区用ROM，用户程序区用RAM
  1️⃣ 写出对应的二进制地址码

  2️⃣ 确定芯片的数量及类型
  由题目知 CPU 数据线8根，则存储器位数应扩展为8位。再根据题目所给的存储芯片
  系统程序区选择一片 2 K 8 位的存储芯片
  用户程序区选择两片 1 K 4 位的存储芯片
  3️⃣ 分配地址线

  4️⃣ 确定片选信号

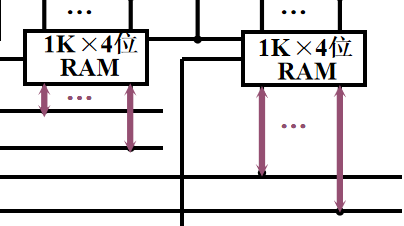

  RAM 是位拓展，共享片选线，分配数据线
  而 ROM 和 RAM 需要考虑片选线的设置
  译码器的 Y4 端可以作为 ROM 的片选线端口
  译码器的 Y5 端和 RAM 的 A10 地址线可以联合作为 RAM 的片选控制
  🔔 有一个默认的原则：不要有任何地址线空着不用！！！

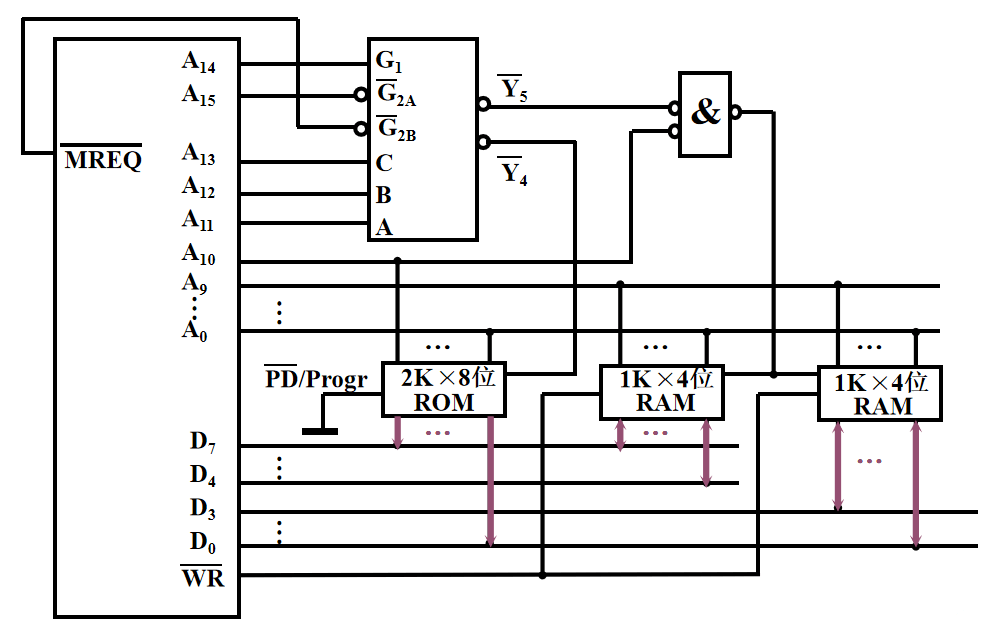

  5️⃣ 连接图

  6️⃣ 注意的细节
  ROM 要接地

  与门都取了非，也就是说输入的数据都为 0 时，输出为 1

  RAM 的地址线分配，RAM 要连接读写控制线 WR

  使能端只有输入信号为 G1 G2A G2B： 1 0 0 时才工作


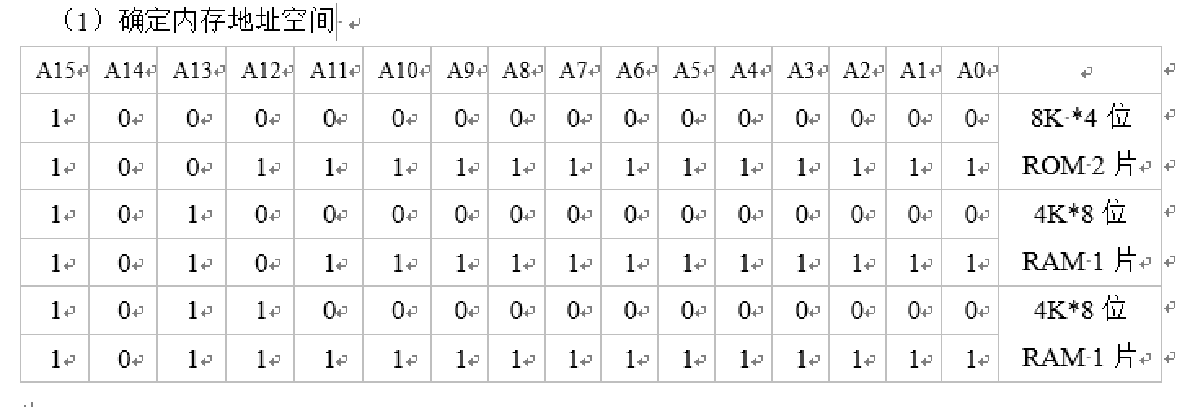

  真题




  该题与上一个题的区别就是 RAM 是字拓展而不是位拓展，所以数据线相同，片选线要配置，用 A12 作为划分

  存储器的校验

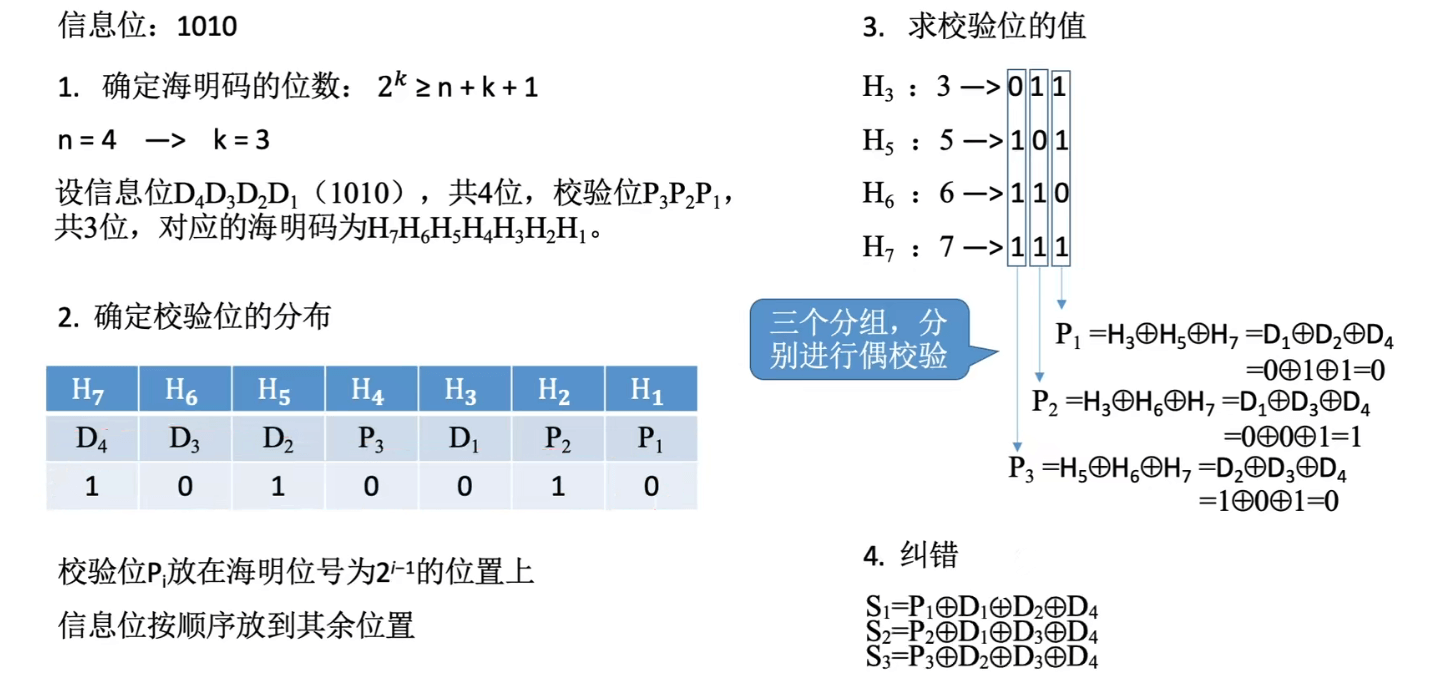

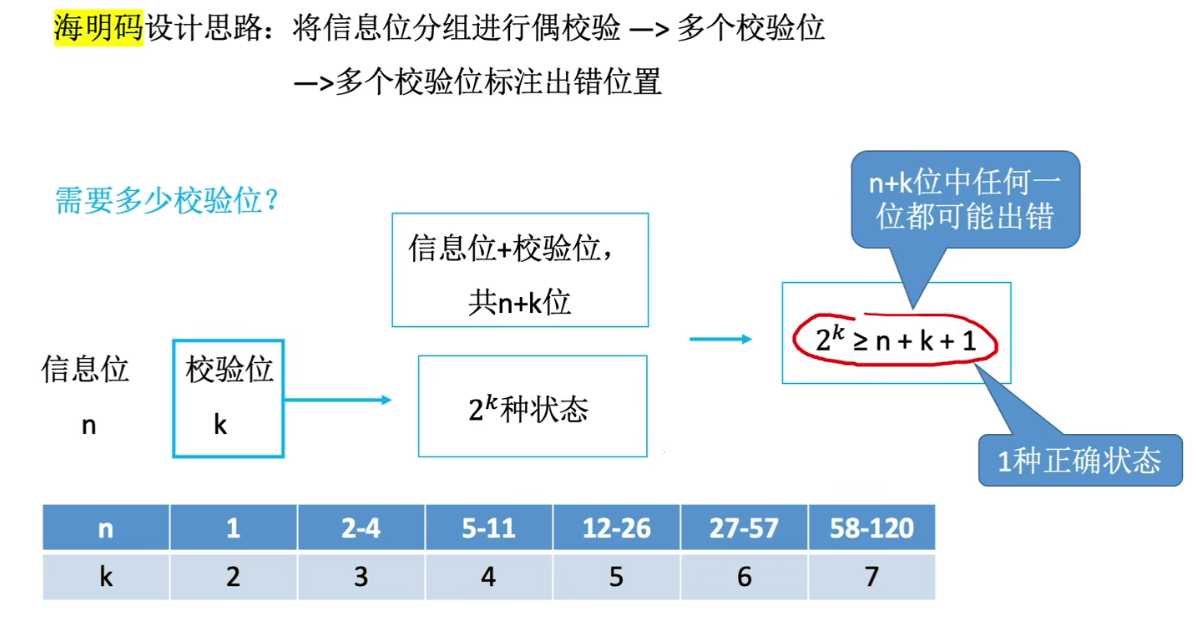

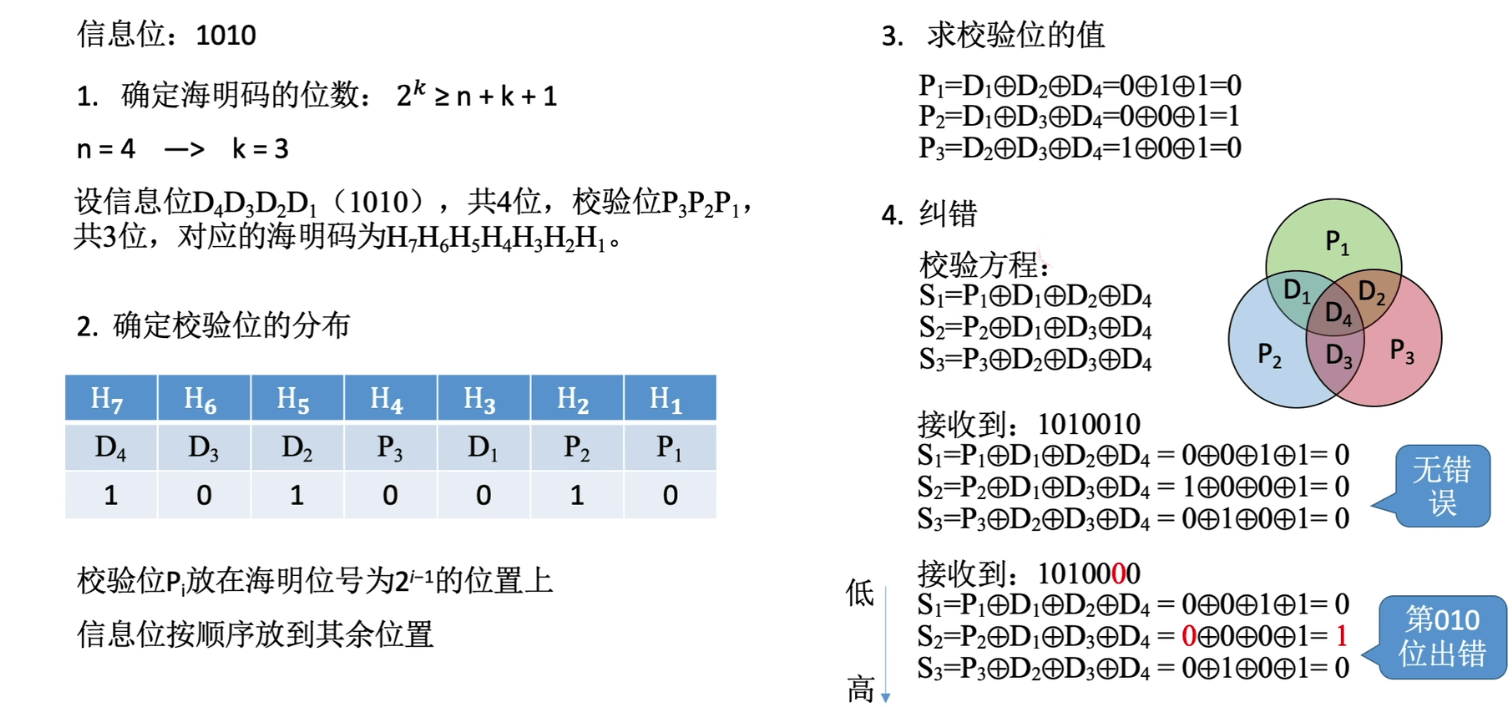

  海明码




  🔔 默认是偶校验，如果题目要求是奇校验，那不论是求海明码还是纠错，每个运算最后都要多异或一个 1 。

  提高访存速度的措施

• 采用高速器件

• 采用层次结构 Cache - 主存

• 调整主存结构

  单体多字系统

  普通存储器：每行为一个存储单元
  🌈 单体多字存储器

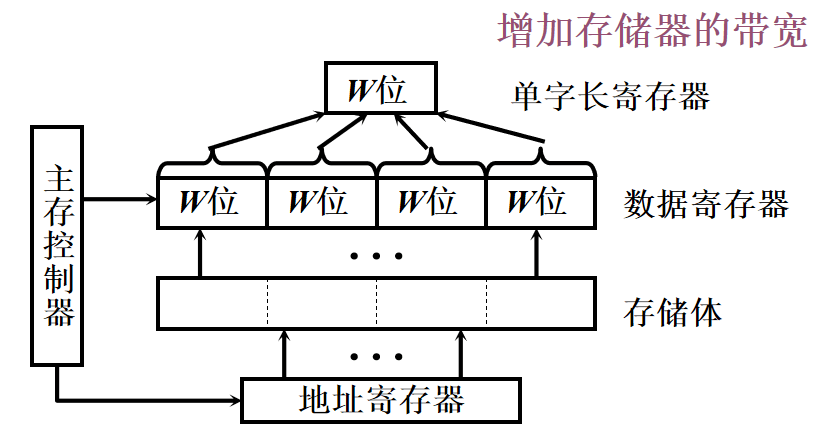

  每个存储单元存储 m 个字，每个字 w 位，总线宽度为 m 个字。一个存取周期内可以读出 m 个字，也就是 m * w 位的指令或数据，使主存带宽提高到 m 倍
  🔔 缺点：指令和数据在主存内必须是连续存放的，一旦遇到转移指令，或者操作数不能连续存放，这种方法的效果就不明显

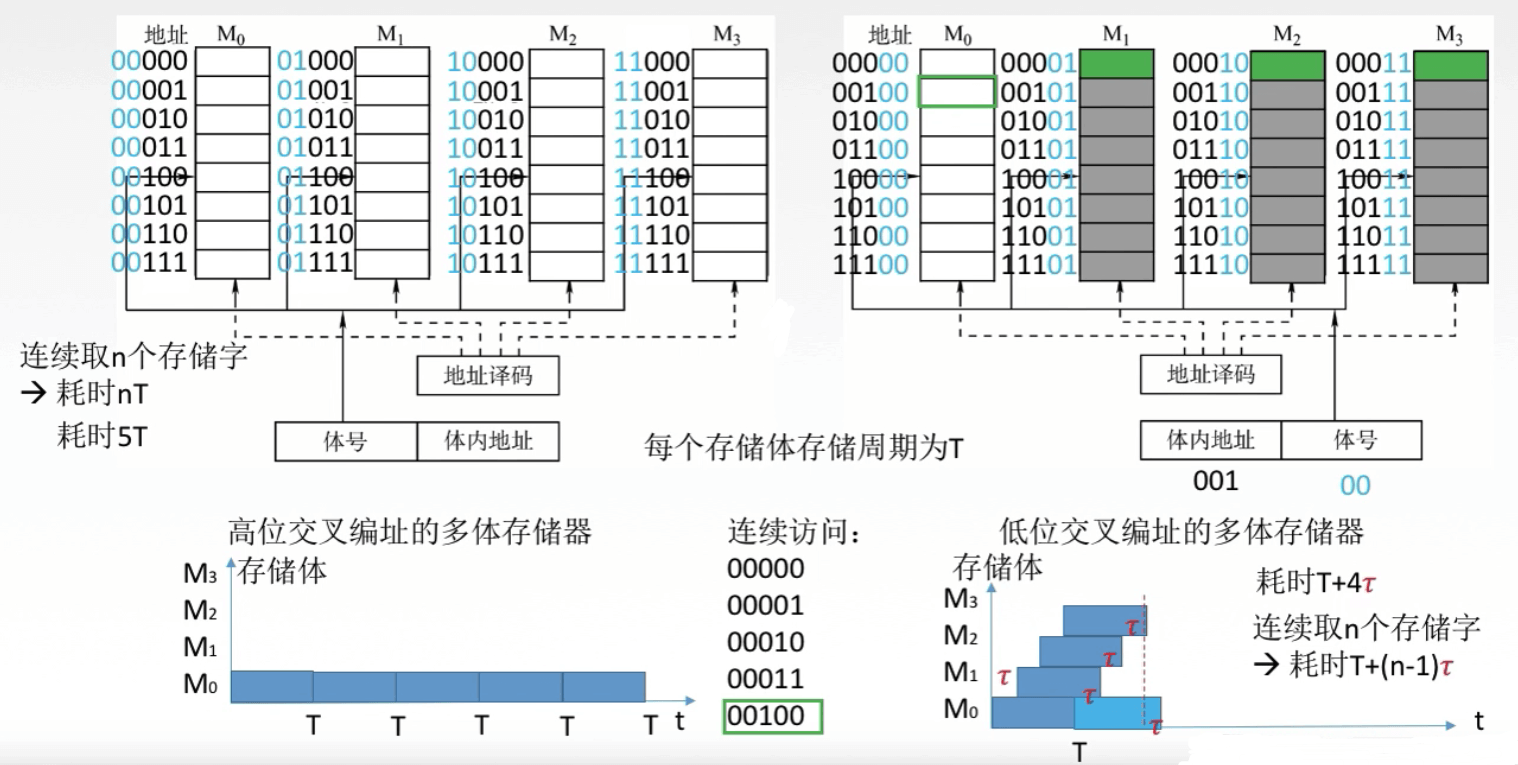

  多体并行系统



• 高位交叉（顺序存储）

  • 存储体的存储单元通过地址的高位进行分组，高位地址相同的存储单元属于同一个存储体
  • CPU 有较大概率需要连续访问同一个存储体，效率较低
• 低位交叉（交叉存储）
  • 存储体的存储单元通过地址的低位进行分组，低位地址相同的存储单元属于同一个存储体
  • CPU 可以较大概率同时访问多个存储体，效率高，属于流水线方式
  • 可以在不改变每个模块存取周期的前提下，提高存储器的带宽
  • 可以并行工作，如总线宽度为 mw 时，可以同时取出长度为 mw 的数据。等同于高位交叉存储方式的 m 个存储体并行工作

    流水线的概念



    例题

    设有 4 个模块组成的四体存储器结构，每个体的存储字长为 32 位，存储周期为 200 ns。假设数据总线宽度为 32 位，总线传输周期为 50 ns，试求顺序存储和交叉存储的存储器带宽。
    解：顺序存储和交叉存储连续读出 4 个字的信息量是 32 4 = 128 位。
    顺序存储器连续读出 4 个字的时间是 200 ns 4 = 800 ns
    交叉存储其连续读出 4 个字的时间是 200 ns + 50 ns (4 - 1) = 350 ns
    顺序存储器的带宽是 128 b / 800 ns = 16 10 ^ 7 bps
    交叉存储器的带宽是 128 b / 350 ns = 37 * 10 ^ 7 bps

    高速缓冲存储器

    概述

    局部性原理


    CPU 和主存（DRAM）的速度存在差异，为了避免 CPU 可能存在的“空等”现象

    性能分析

    1️⃣ 命中：
    1.主存块调入缓存
    2.主存块与缓存块建立了对应关系
    3.用标记记录与某缓存块建立了对应关系的主存块号
    2️⃣ 未命中：
    1.主存块未调入缓存
    2.主存块与缓存块未建立对应关系
    3️⃣ Cache 的命中率：
    1.CPU 欲访问的信息在 Cache 中的 比率
    2.命中率 与 Cache 的 容量 与 块长 有关
    4️⃣ 主存系统的效率
    1.效率 e 与 命中率 有关

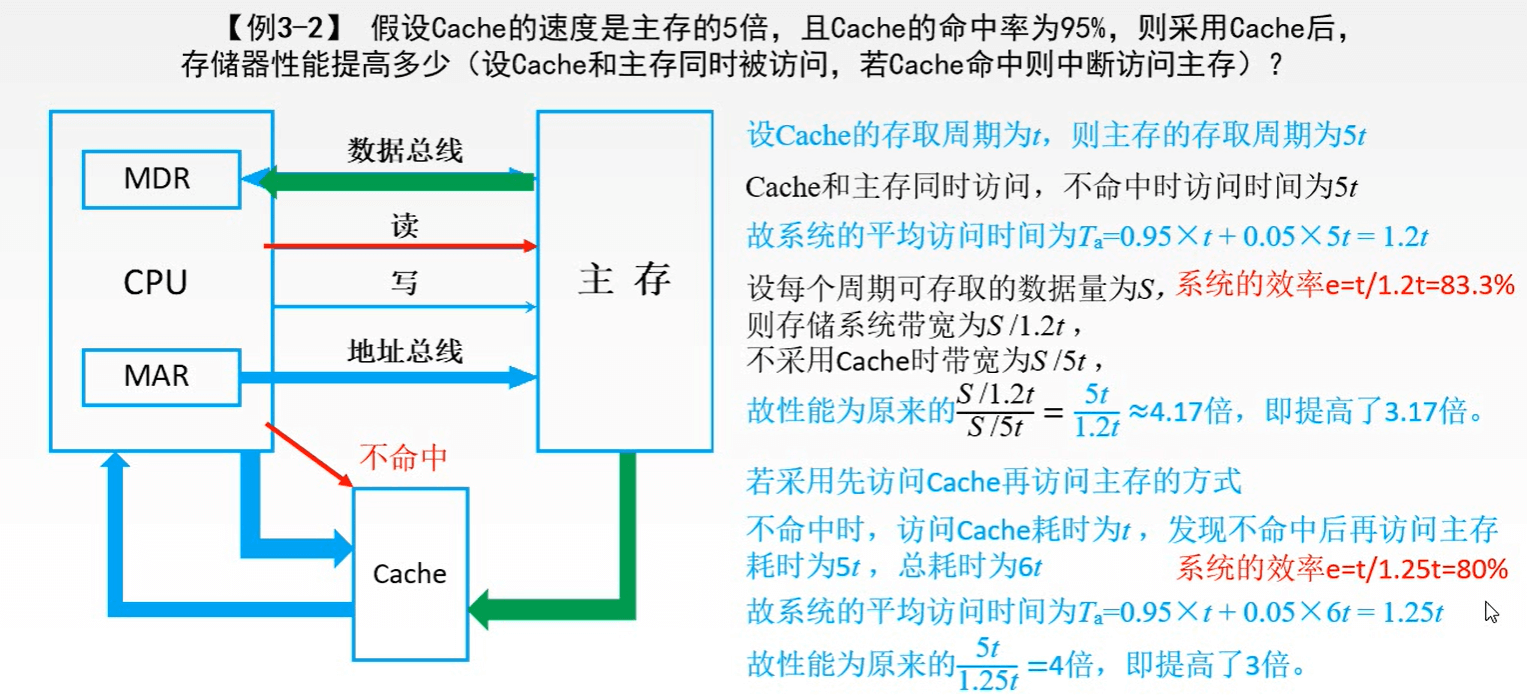

    🌈 例题

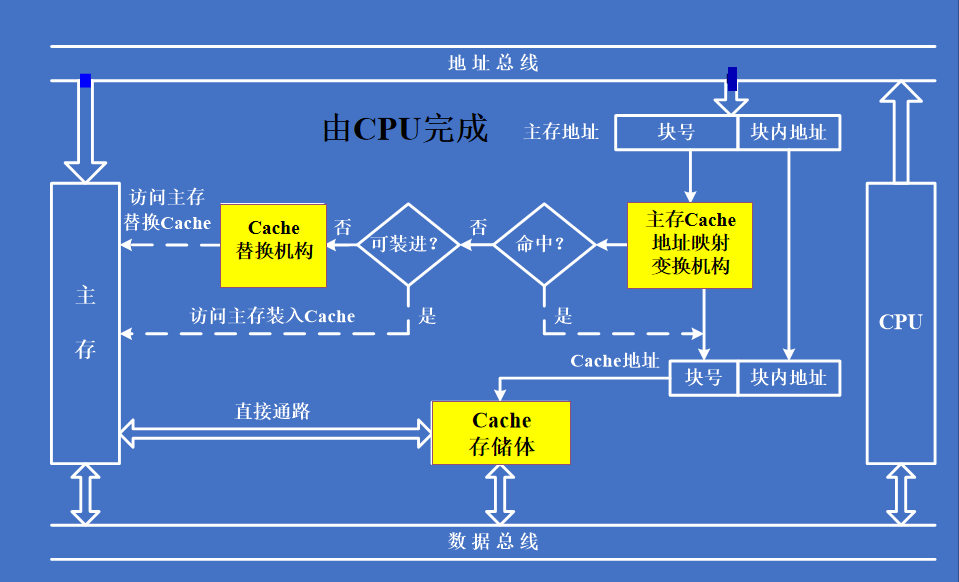

    Cache 的基本结构



    Cache 的读写操作

    🌈 读

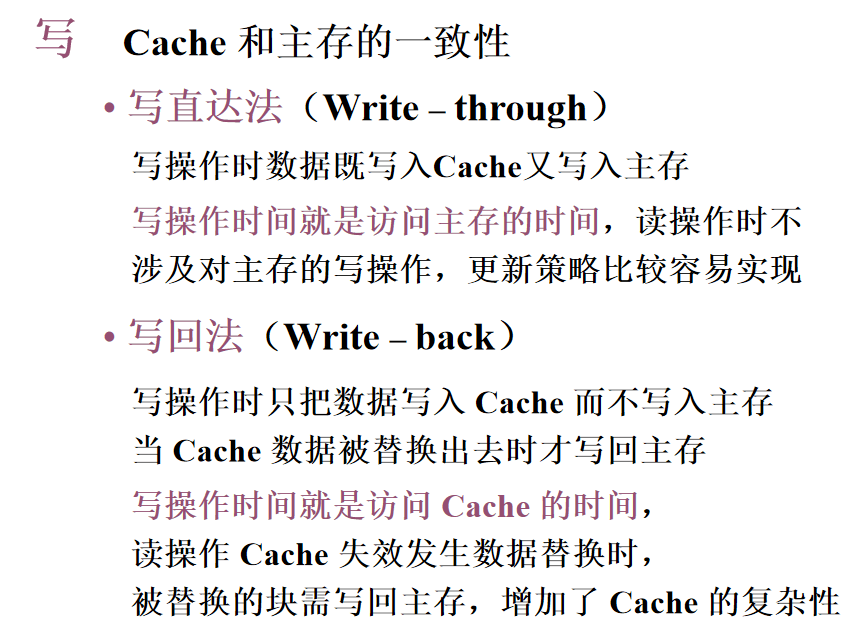

    🌈 写


    Cache 的改进

    1️⃣ 单一缓存和二级缓存
    2️⃣ 统一缓存和分立缓存

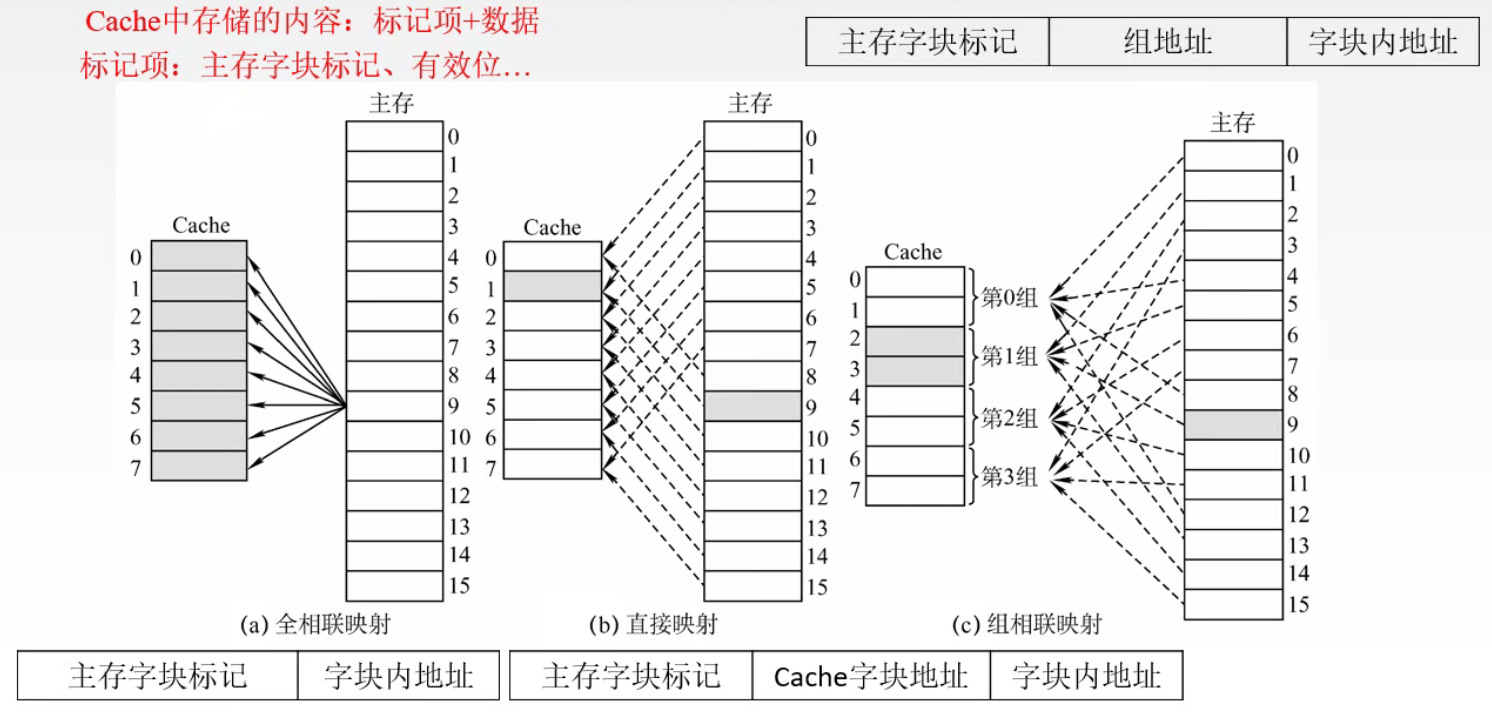

    Cache – 主存的地址映射

    直接映射


    1️⃣ 每个缓存块 i 可以和若干个主存块对应
    2️⃣ 每个主存块 j 只能和一个缓存块对应
    3️⃣ i = j mod C （C 是 Cache 块总数）

    全相联映射

    主存中的任一块可以映射到缓存中的任一块


    组相联映射


    某一主存块 j 按模 Q 映射到 缓存 的第 i 组中的任一块
    🔔 n 路组相联：Cache n 个块为一组，即 Q = n
    1️⃣ 当 n = 1 时，Cache 分成 1 组，相当于全相联映射
    2️⃣ 当 n = Cache 块行数时，Cache 的每个块都是一组。相当于直接映射

    三种映射方式的总结

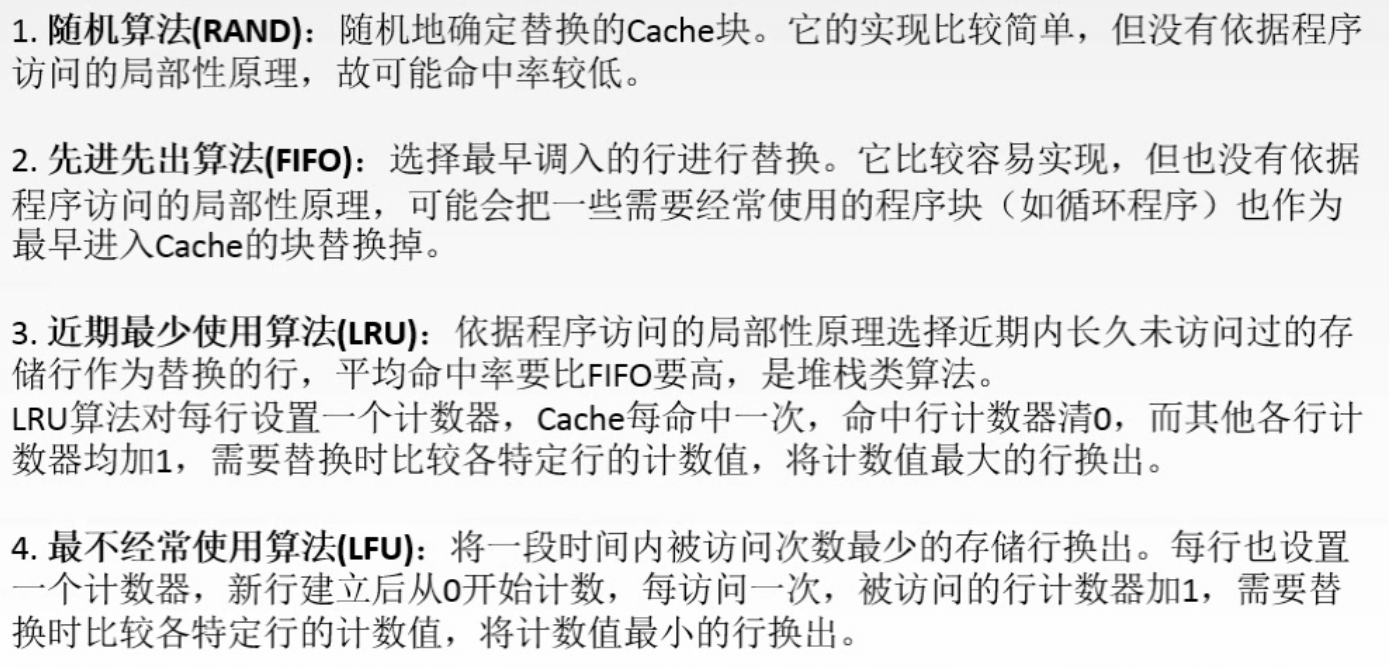

    替换算法

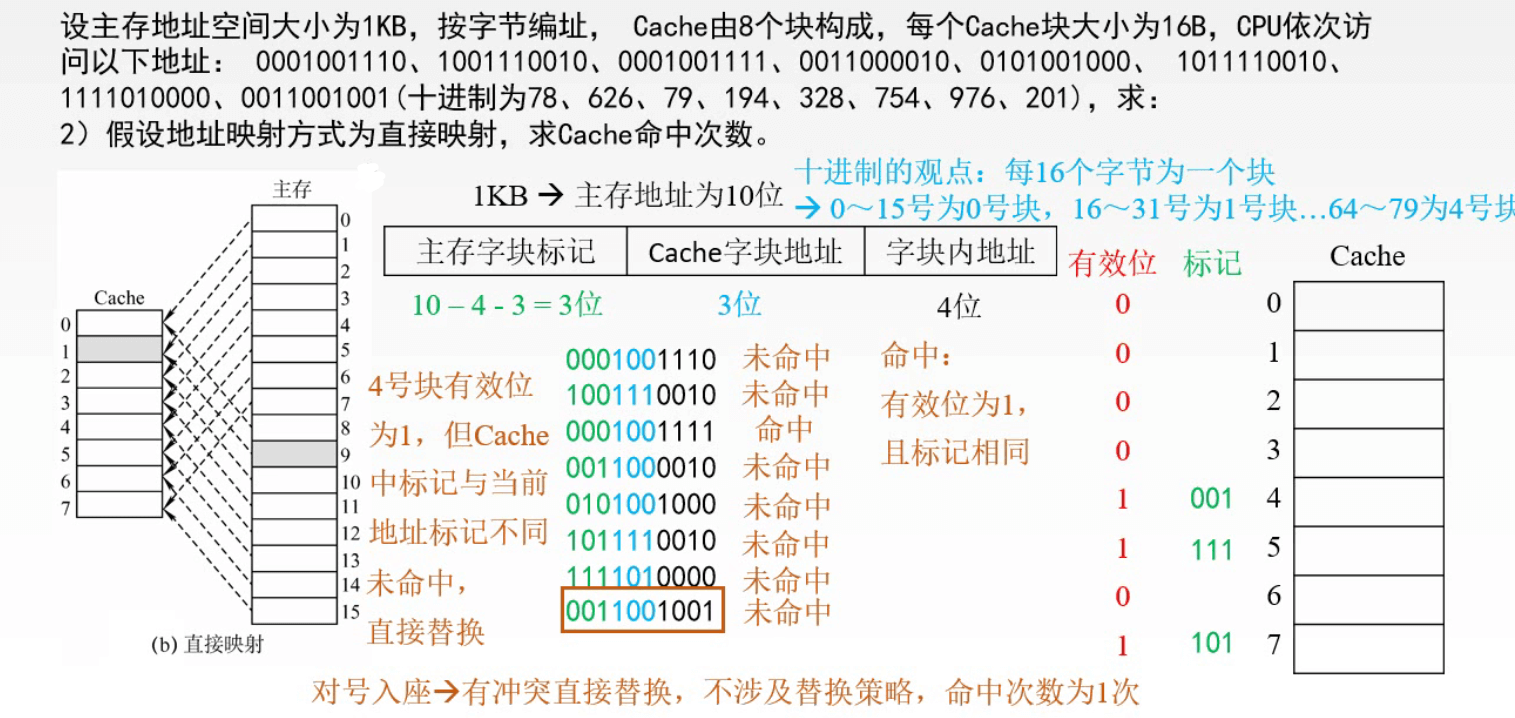

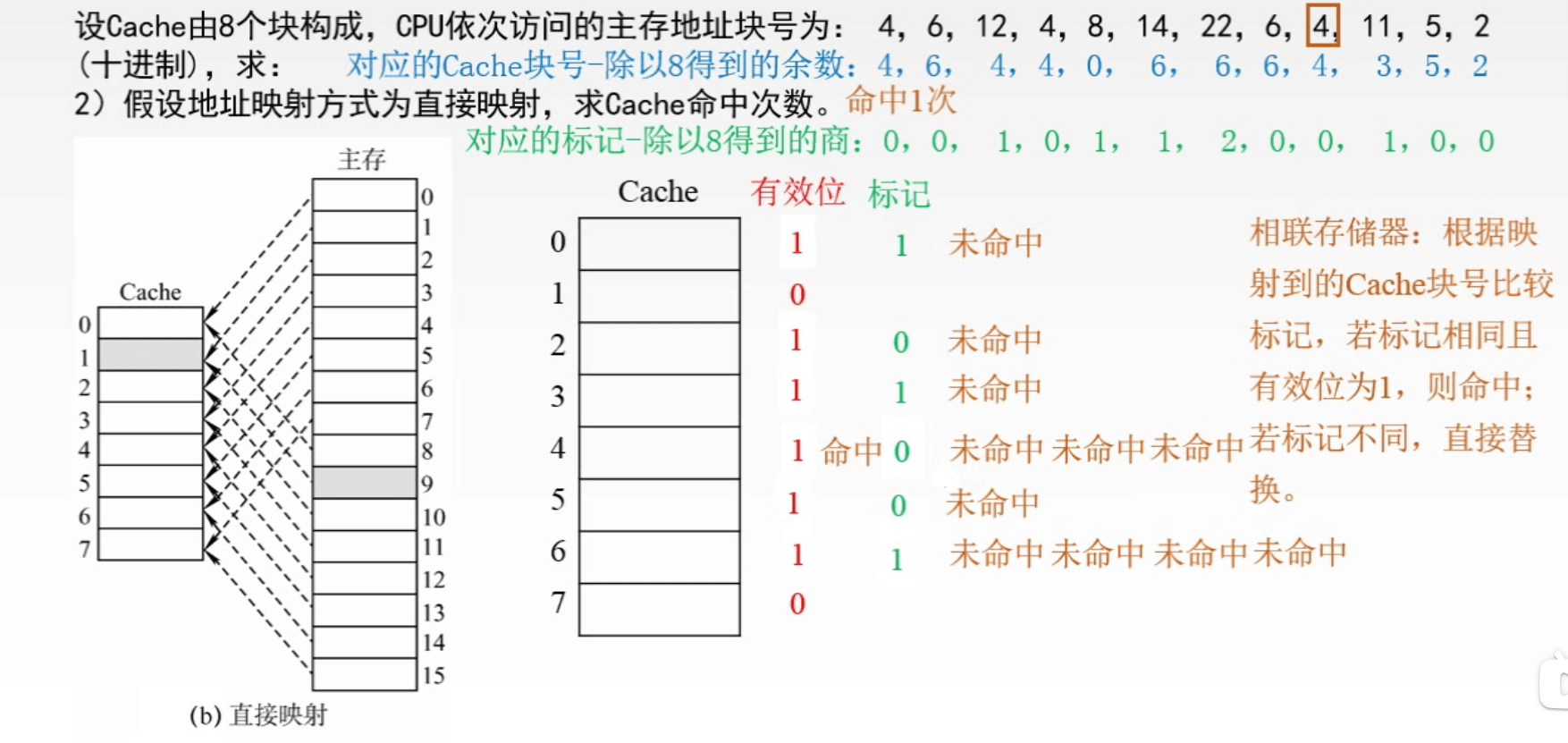

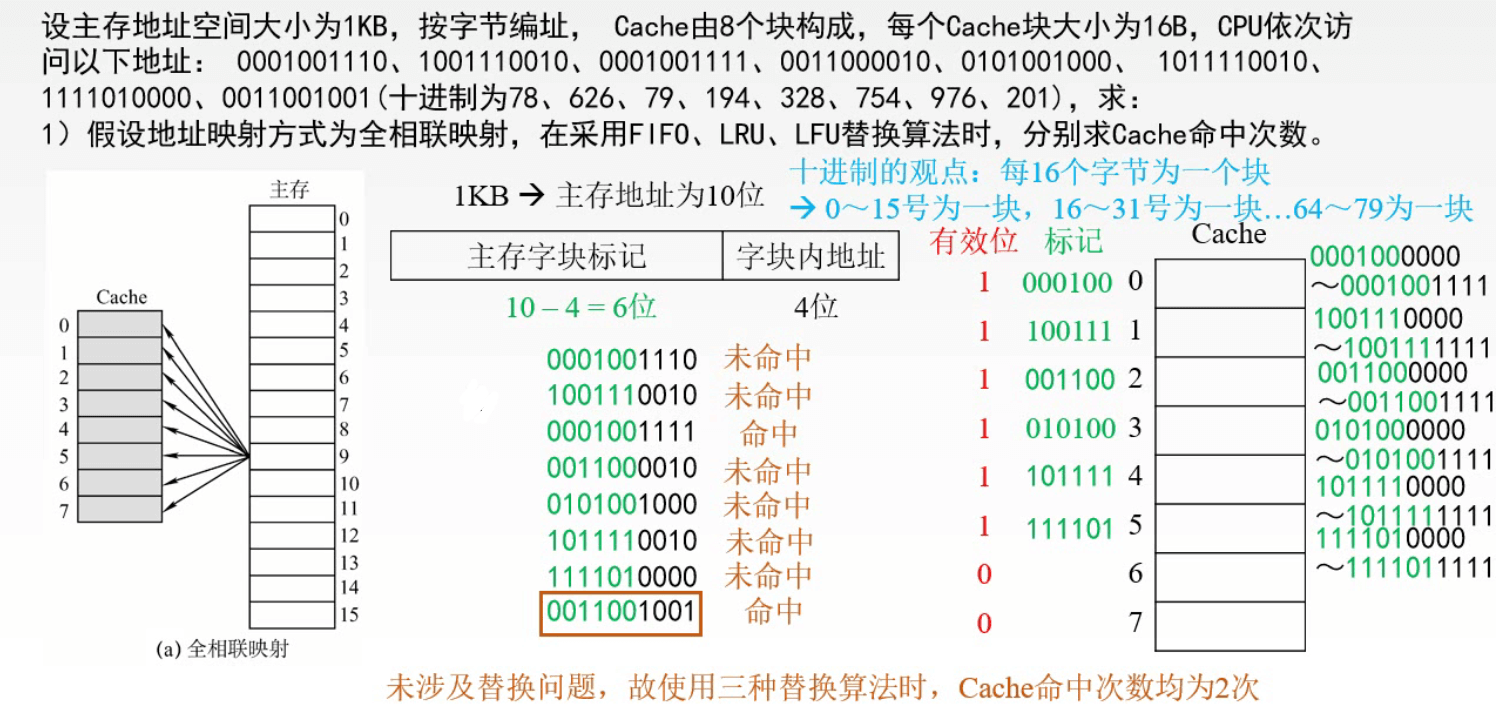

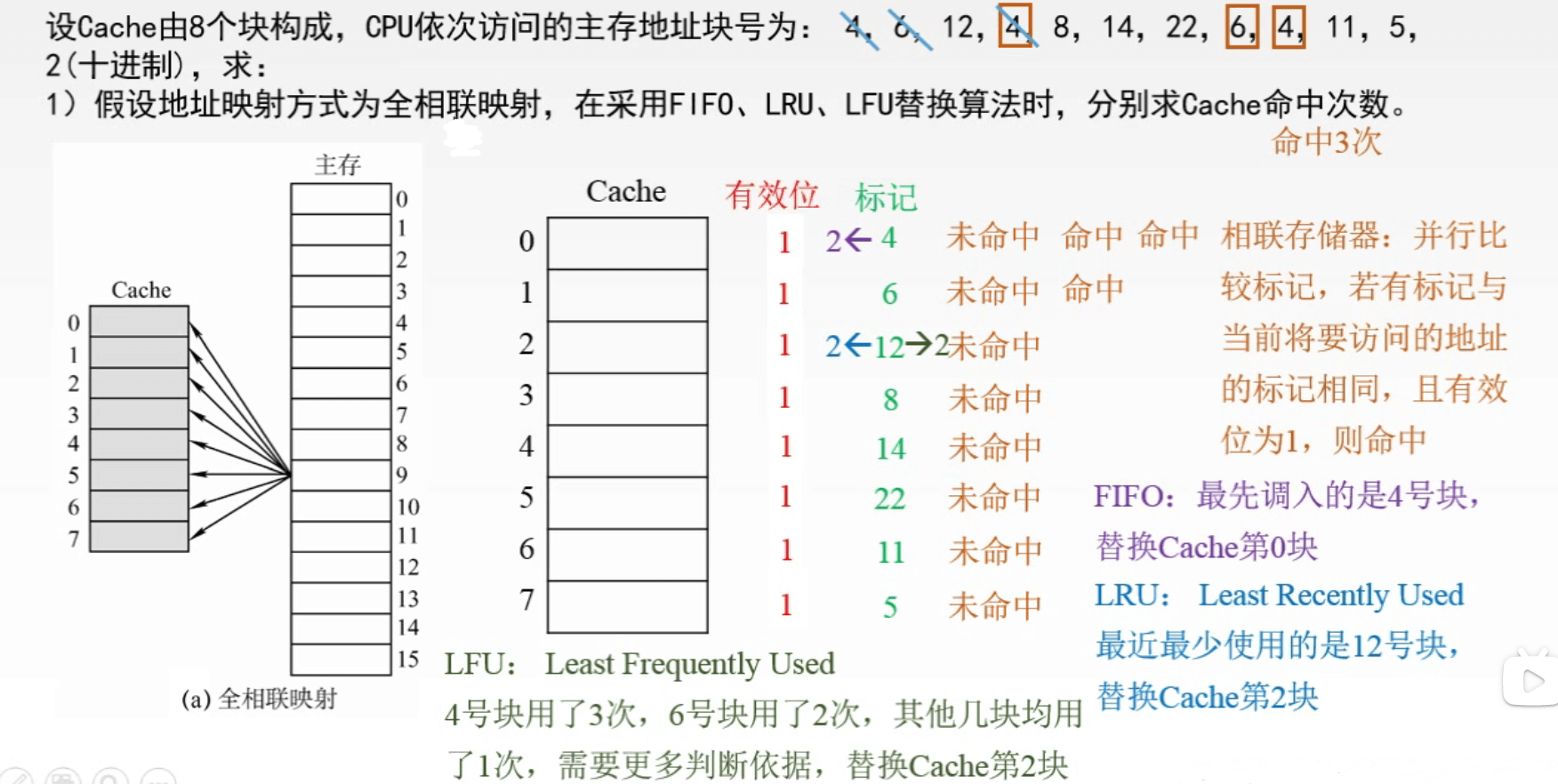

    例题一

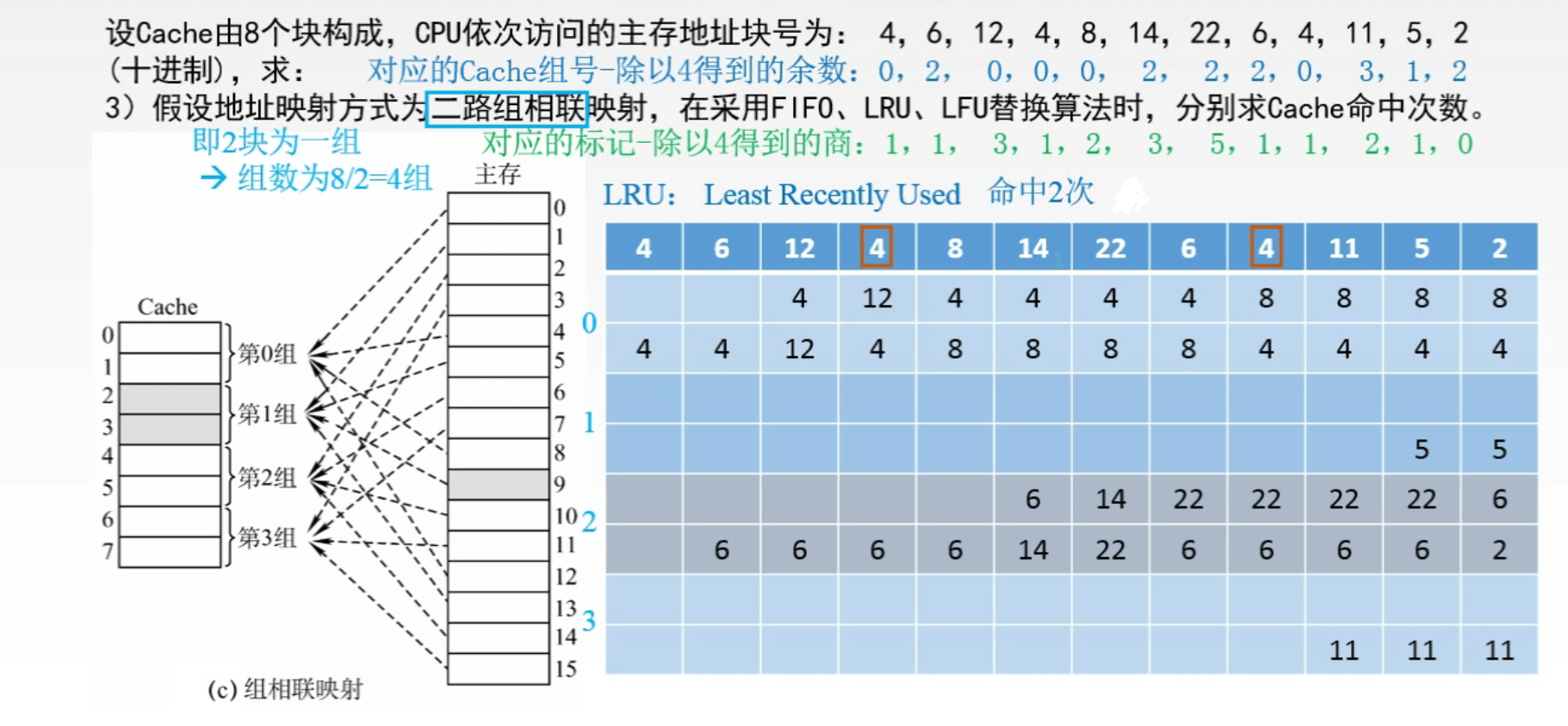

    🌈 FIFO：每个组内，就是一个小的队列，组内整体向上移动一个单位，新元素放下面，弹出最上面的元素

    🌈 LRU：每个组中，最不常用的放最上，刚刚用到的（命中）的放最下；遇到新的元素且组满，则组内整体向上移动一个单位，新元素放最下，弹出最上面的元素


    例题二
