第二章基本放大电路知识点总结

第二章小结

一、放大电路基本知识、基本概念：
1.对放大电路的分析有估算法和图解法
估算法是： ⑴先画出直流通路（方法是将电容开路，信号源短路，剩下的部分就是直流通路），
求静态工作点IB、IC、UCE 。
⑵画交流通路，微变等效电路求电压放大倍数AU输入输出电阻RI和R0 。
图解法：是在输入回路求出IB后，在输入特性作直线，得到工作点Q，读出相应的IB、UBE；而在输出回路列电压方程在输出曲线作直线，得到工作点Q，读出相应的IC、UCE。 加入待放大信号ui从输入输出特性曲线可观察输入输出波形，。若工作点Q点设得合适，（在放大区）则波形就不会发生失真。
2、失真有三种情况:
⑴截止失真：原因是IB、IC太小，Q点过低，使输出波形后半周（正半周）失真。消除办法是调小RB，以增大IB、IC，使Q点上移。
⑵饱和失真：原因是IB、IC太大，Q点过高，使输出波形前半周（负半周）失真。消除办法是调大RB，以减小IB、IC，使Q点下移。
⑶信号源US过大而引起输出的正负波形都失真，消除办法是调小信号源。
3、放大电路基本组态：
固定偏置电路、分压式偏置电路的输入输出公共端是发射极，故称共发射极电路。
共射电路的输出电压U0与输入电压UI反相，所以又称反相器。
共集电路的输出电压U0与输入电压UI同相，所以又称同相器。
4、 差模输入电压Uid=Ui1-Ui2 指两个大小相等，相位相反的输入电压。（是待放大的信号）
共模输入电压UiC= Ui1=Ui2指两个大小相等，相位相同的输入电压。（一般是干扰信号）
差模输出电压U0d 是指在Uid作用下的输出电压。
共模输出电压U0C是指在 UiC作用下的输出电压。
差模电压放大倍数Aud= U0d / /Uid是指差模输出与输入电压的比值。
共模放大倍数Auc =U0C /UiC是指共模输出与输入电压的比值。（电路完全对称时Auc =0）
共模抑制比KCRM=Aud /Auc是指差模共模放大倍数的比值，电路越对称KCRM越大，电路的抑制能力越强。
5、差分电路对差模输入信号有放大作用，对共模输入信号有抑制作用，即差分电路的用途：用于直接耦合放大器中抑制零点漂移。（即以达到UI =0，U0=0的目的）
6、电压放大器的主要指标是电压放大倍数AU和输入输出电阻Ri ，R0 。
功率放大器的主要指标要求是（1）输出功率大，且不失真；（2）效率要高，管耗要小，所以功率放大电路通常工作在甲乙类（或乙类）工作状态，同时为减小失真，采用乙类互补对称电路。为减小交越失真采用甲乙类互补对称电路。
7、多级放大电路的耦合方式有：
直接耦合：既可以放大交流信号，也可以放大直流信号或缓慢变化的交流信号；耦合过程无损耗。常用于集成电路。但各级工作点互相牵连，会产生零点漂移。
阻容耦合：最大的优点是各级工作点互相独立，但只能放大交流信号。耦合过程有损耗，不利于集成。
变压器耦合：与阻容耦合优缺点同，已少用。
二、电路分析，重点掌握以下几个电路：
1、 固定偏置电路；如图D-a（共射电路）
A）会画直流通路如图D-b，求工作点Q。（即求IB、IC、UCE ）
即；IB=（UCC —UBE）/ RB
IC =β IB.
UCE = UCC —ICRC
B）会画微变等效电路，如图D-c，求电压放大倍数和输入输出电路：AU、R i、RO 。
即：AU = —β RL／/ rbe ，
R i = RB∥rbe ，
RO = RC
例如设：RB=470KΩ，RC=3KΩ, RL= 6KΩ，UCC=12V，β=80，UBE=0.7V，试求工作点Q和AU、R i、RO


2、 分压式偏置电路；如图E-a（为共射电路）
A）会画直流通路如图E-b，求工作点Q。（即求IB、IC、UCE ）
即：VB =RB2UCC/（RB1+RB2）
IC≈IE=（VB—UBE）/RE
UCE = UCC —IC（RC+RE）
B）会画微变等效电路，如图E-c，求电压放大倍数和输入输出电路：AU、R i、RO
即： AU = —β RL／/ rbe ，
R i = RB1∥RB2 ∥rbe ，
RO = RC
设：RB1=62KΩ，RB2=16 KΩ，RC=5KΩ, RE=2KΩ，RL=5 KΩ，UCC=20V，β=80，UBE=0.7V，试求工作点（Q）IB、、IC、UCE和AU、R i、RO 。

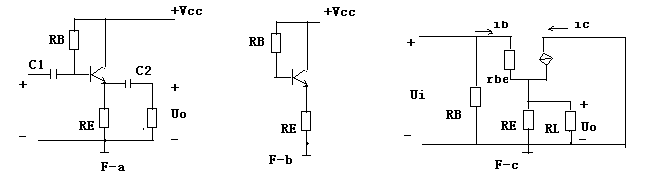

*3、 射极输出器，如图F-a（为共集电路，又称同相器、跟随器）
重点掌握其特点：
① 电压放大倍数小于近似于1，且 UO 与Ui同相。
② 输入电阻很大。
③ 输出电阻很小，所以带负载能力强。
了解其电路结构，直流通路（图F-b）和微变等效电路（图F-c）的画法，求电压放大倍数和输入输出电路：AU、R i、RO
