系统总线

总线的基本概念

❔ 为什么要用总线
早期计算机外部设备少时大多采原分散连接方式，不易实现随时增减外部设备。为了更好地解决I/O设备和主机之间连接的灵活性问题，计算机的结构从分散连接发展为总线连接。
🔔 知识点：
1️⃣ 总线是连接多个部件的信息传输线，是各部件共享的传输介质。
2️⃣ 在某一时刻，只允许有一个部件向总线发送信息，而多个部件可以同时从总线上接收相同的信息。如果系统中有多个部件，那它们只能分时地向总线发送信息

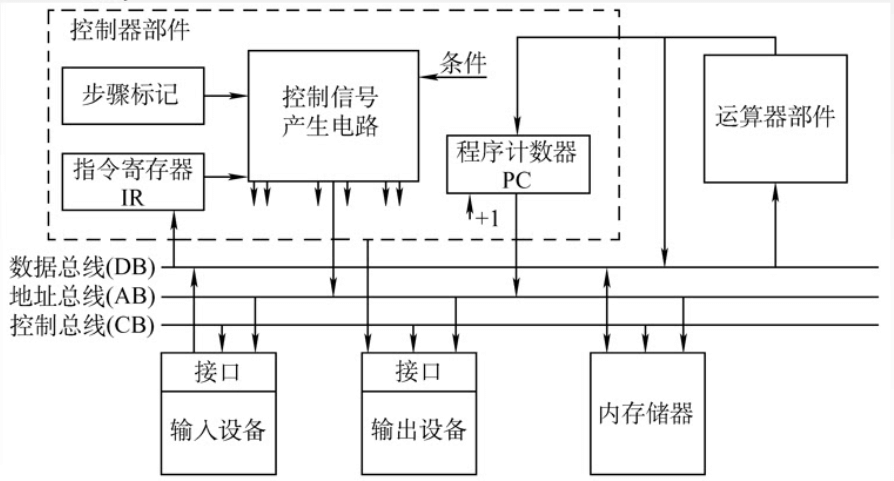

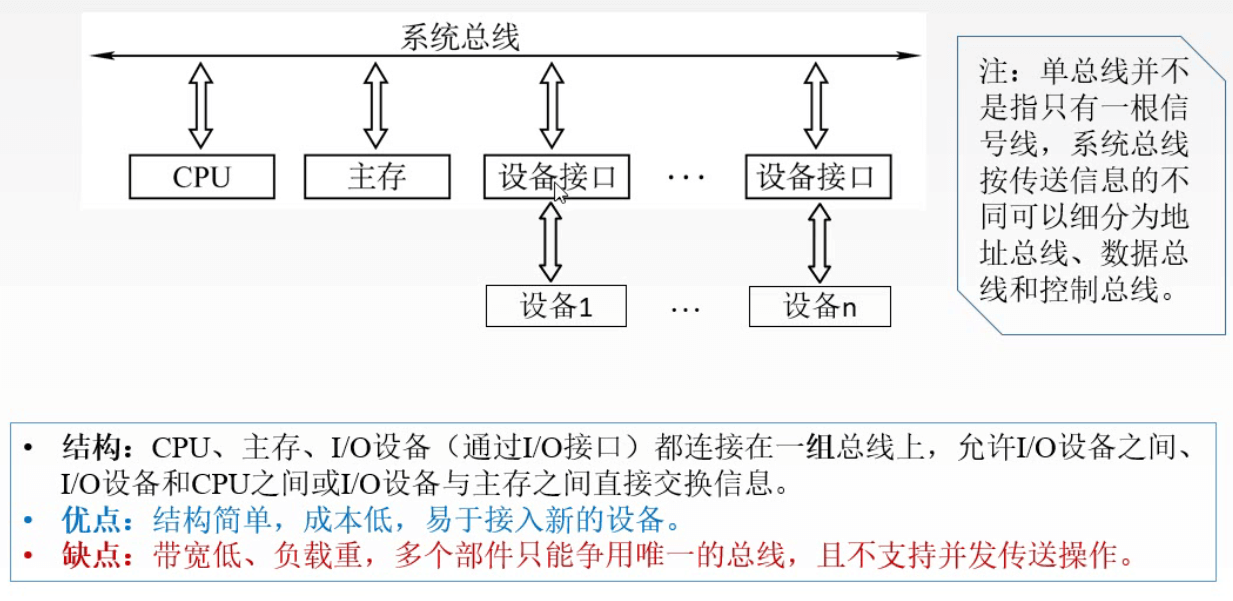

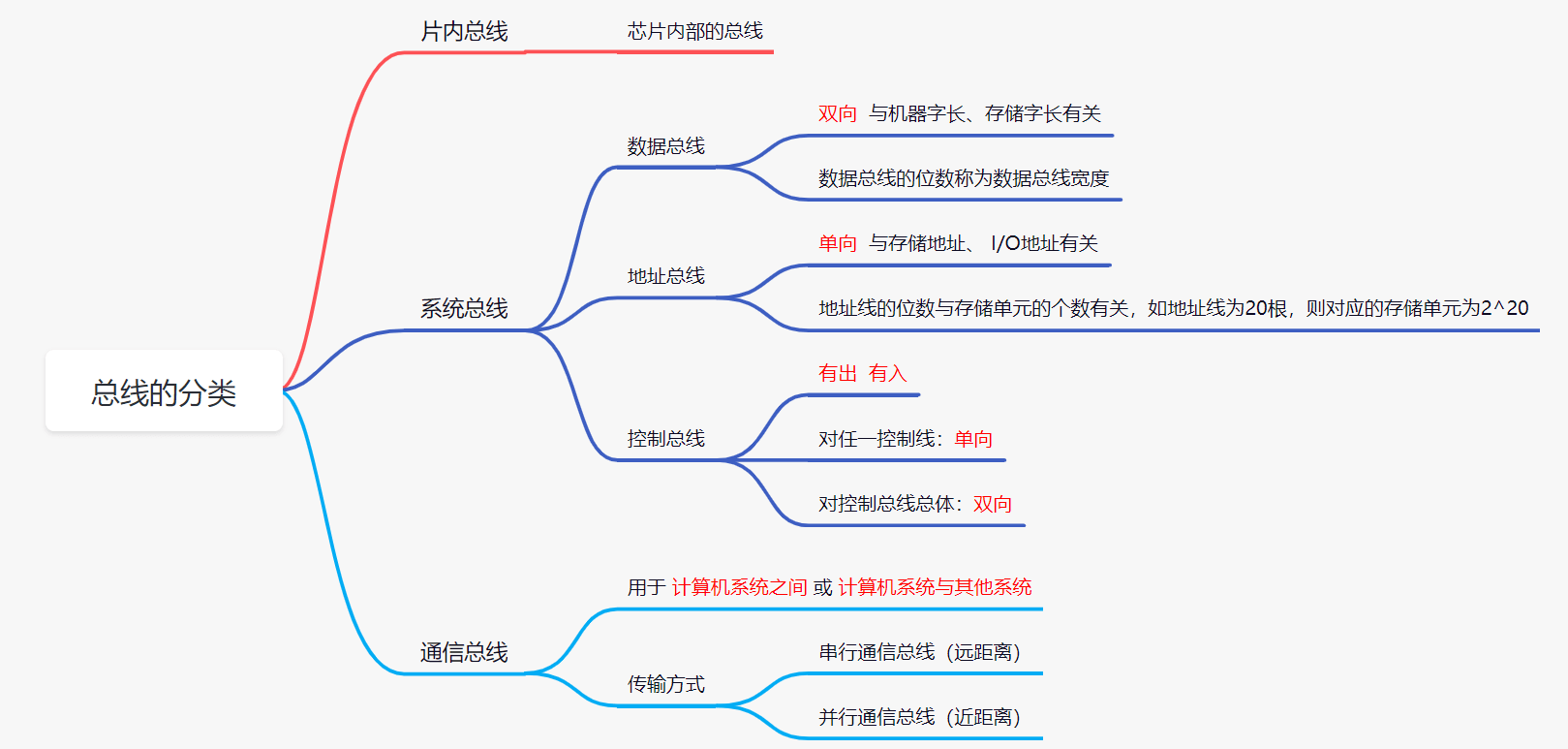

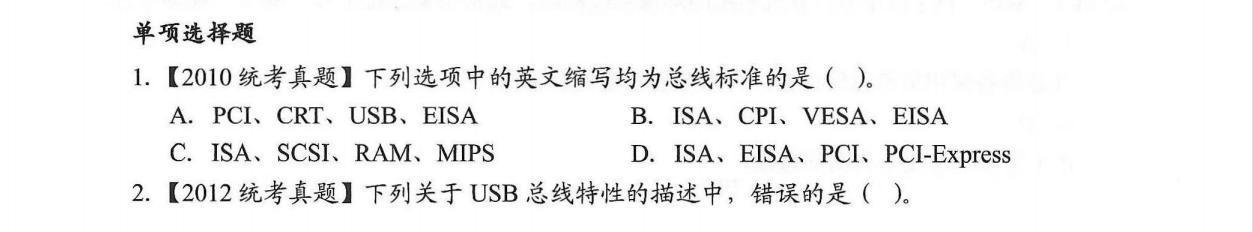

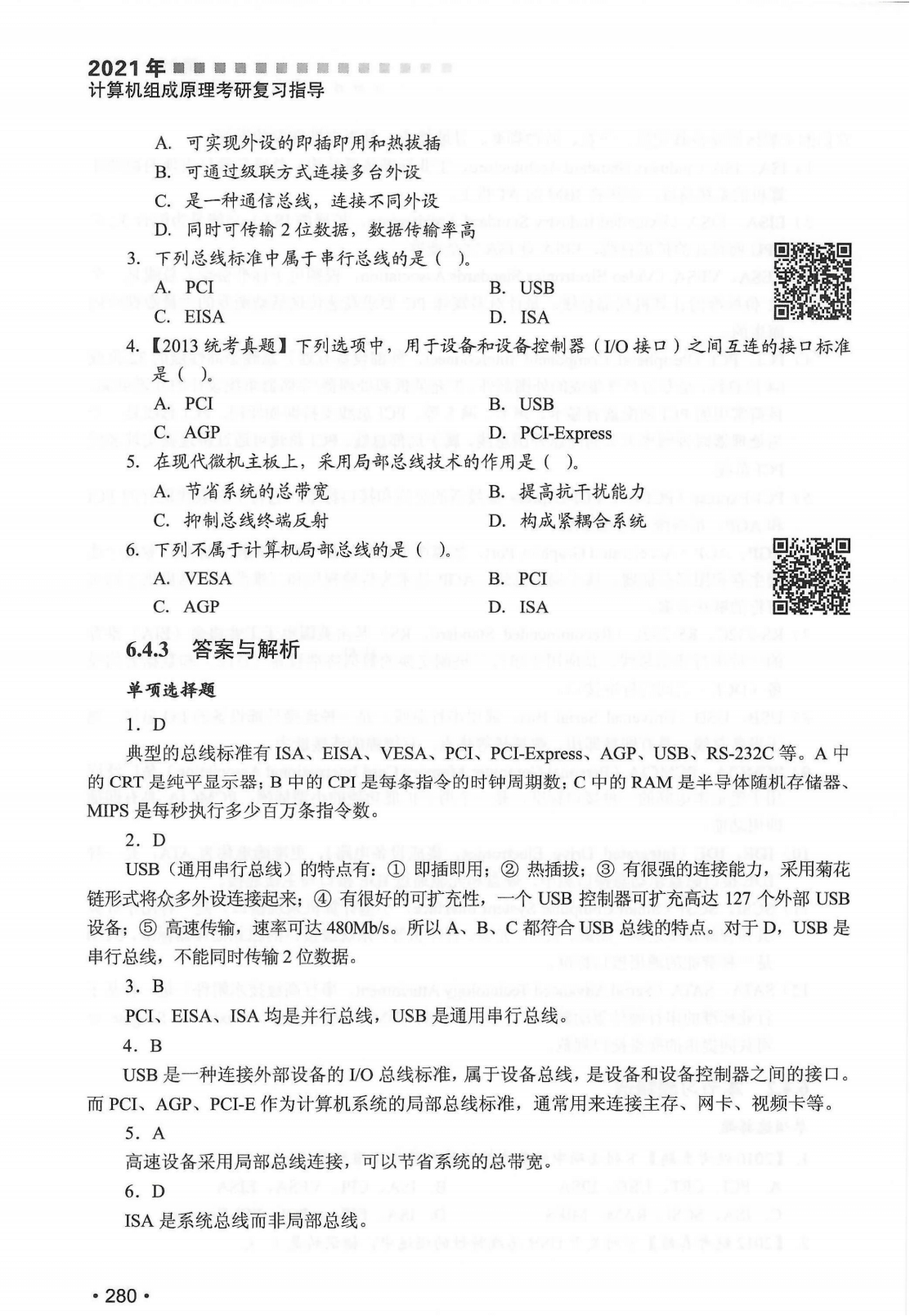

总线的分类

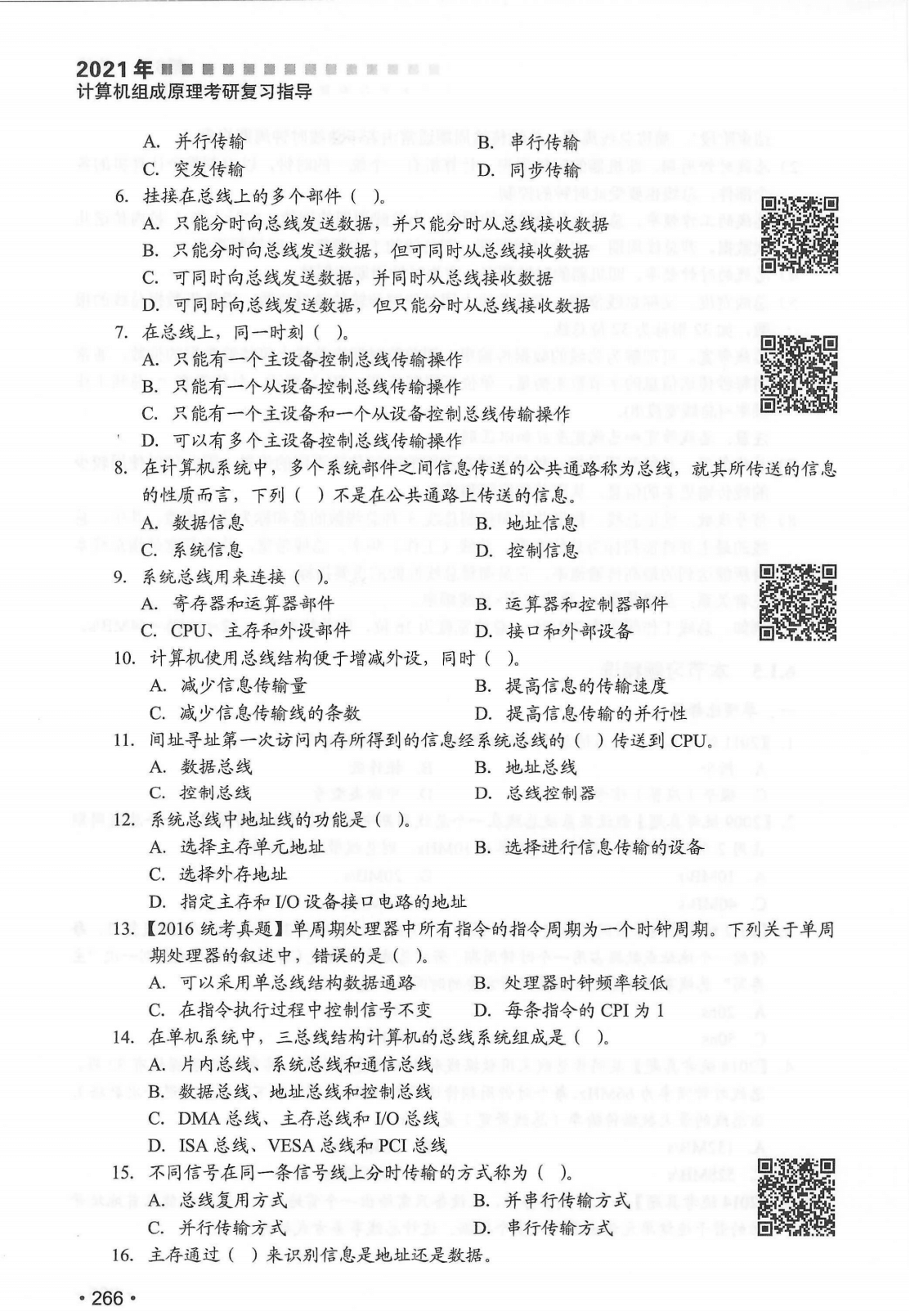

总线的特性及性能指标

总线特性

1️⃣ 机械特性：总线在机械连接方式上的一些特性（尺寸、形状、引脚个数、排列顺序……）
2️⃣ 电气特性：总线的每一根传输线上信号的传递方向和有效的电平范围
3️⃣ 功能特性：总线中每根传输线的功能（地址、数据、控制信号）
4️⃣ 时间特性：信号与时序的关系

总线的性能指标

1️⃣ 总线宽度：数据线的根数（bit）

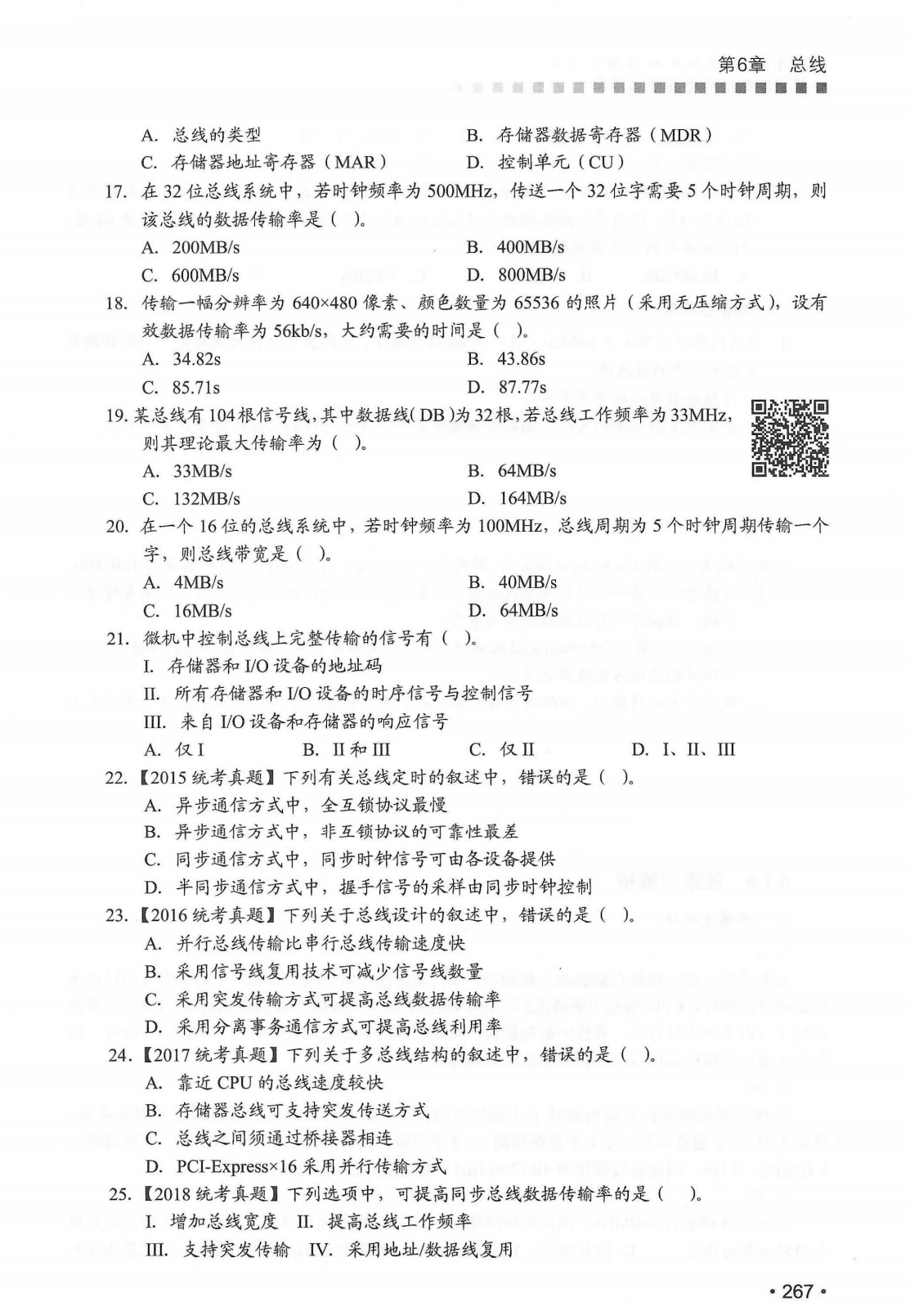

2️⃣ 总线带宽：每秒传输最大字节数(MBps)=总线工作频率×总线宽度(bit/s）=总线工作频率×(总线宽度/8)（B/s）= 总线宽度/总线周期(bit/s） = (总线宽度/8)/总线周期（B/s）
3️⃣ 时钟同步/异步：总线上数据与时钟是否同步
4️⃣ 总线复用：地址线与数据线复用并在线路上分时传输地址信号和数据信号，可提高总线利用率
5️⃣ 信号线数：地址总线、数据总线、控制总线的总和

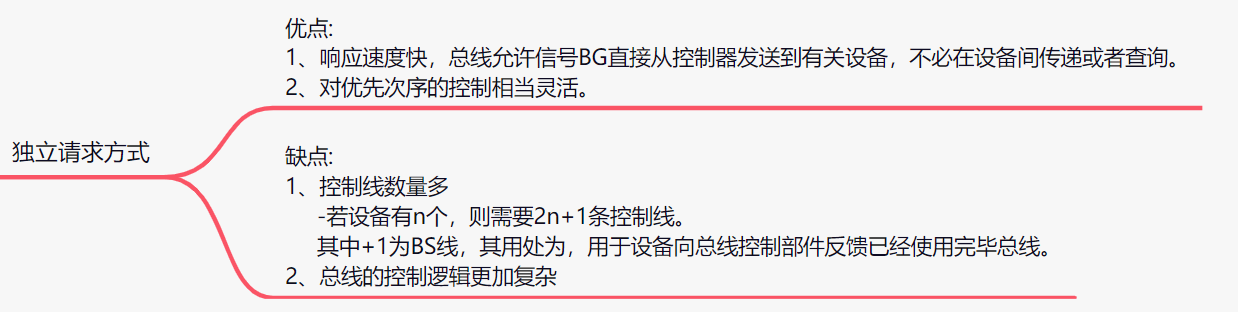

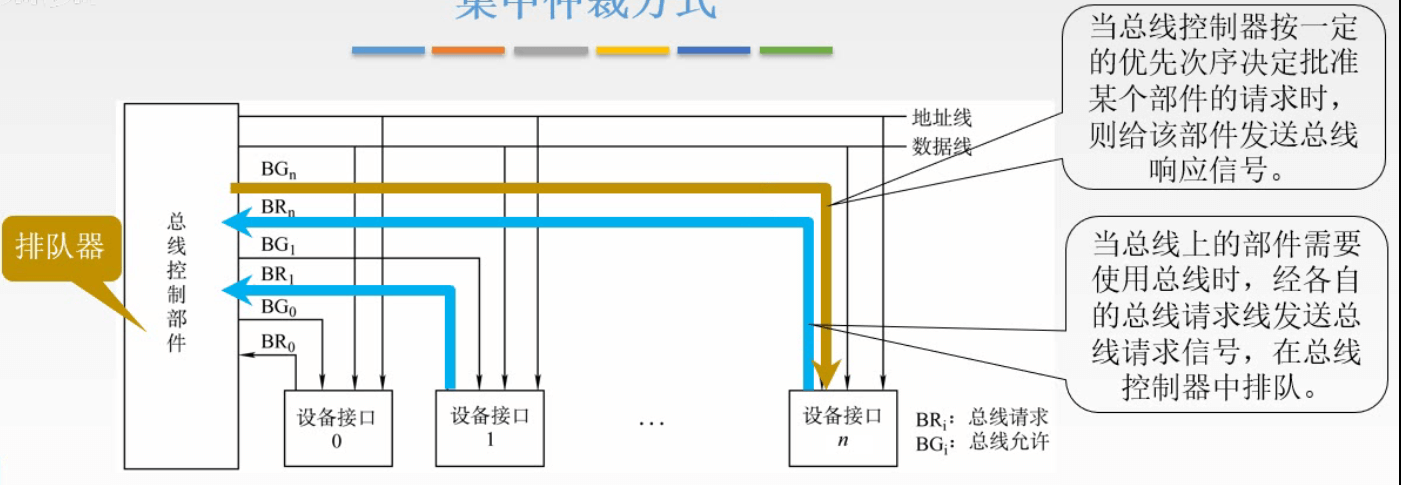

6️⃣ 总线控制方式：突发工作、自动配置、仲裁、逻辑、计数
7️⃣ 其他指标：负载能力、电源电压……

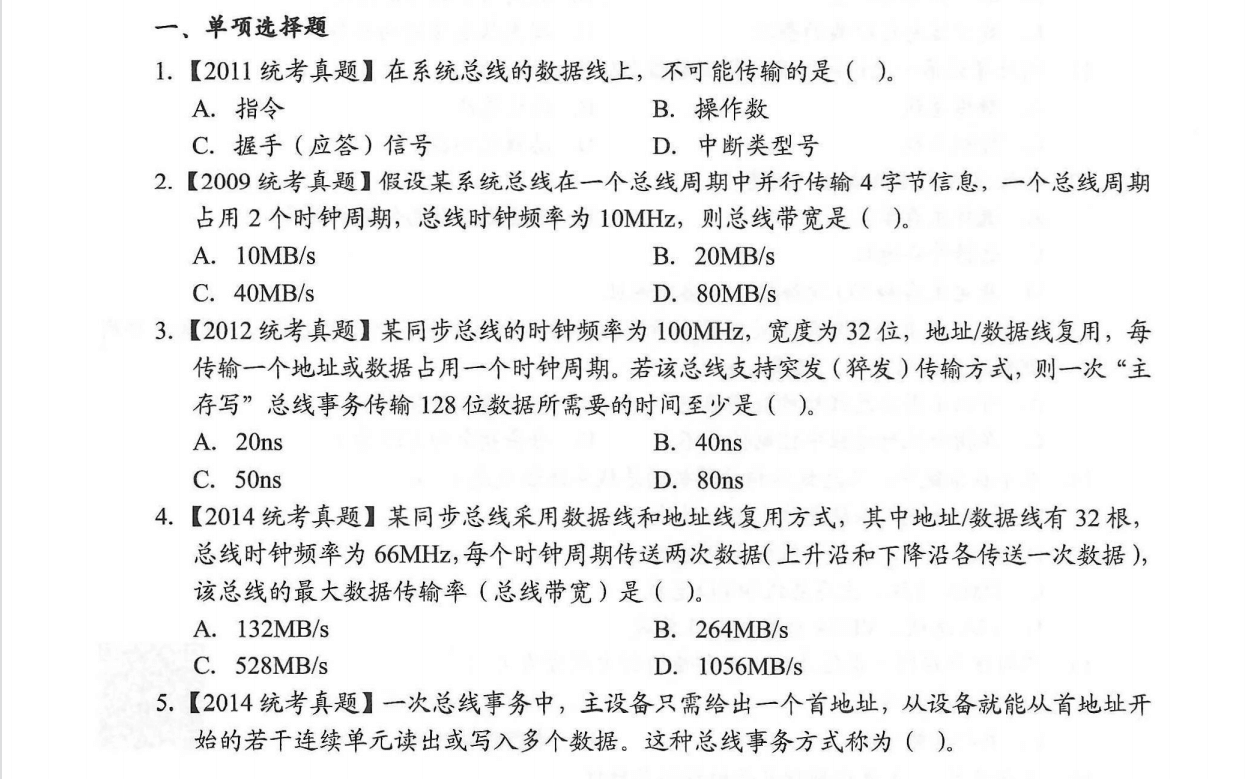

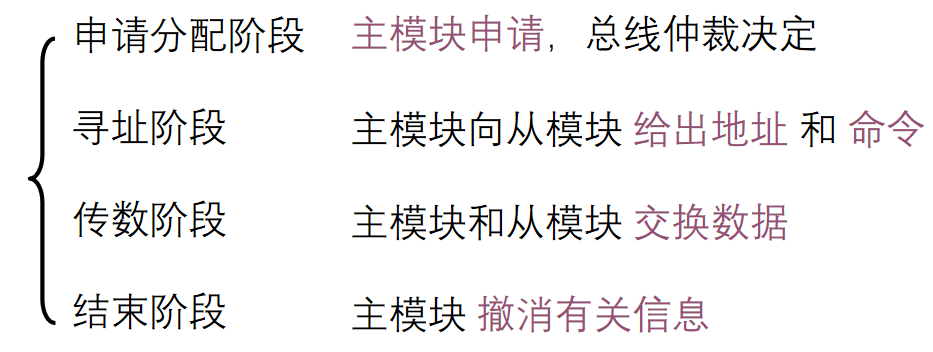

8️⃣ 总线周期：一次总线操作所需的时间(包括申请阶段、寻址阶段、传输阶段和结束阶段），通常由若干个总线时钟周期构成。
9️⃣ 总线的工作频率：总线上各种操作的频率，为总线周期的倒数。若总线周期=N个时钟周期，则总线的工作频率=时钟频率/N。实际上指一秒内传送几次数据。
1️⃣0️⃣ 总线的时钟周期：即机器的时钟周期。计算机有一个统一的时钟，以控制整个计算机的各个部件，总线也要受此时钟的控制。
1️⃣1️⃣ 总线的时钟频率：即机器的时钟频率，为时钟周期的倒数。若时钟周期为T，则时钟频率为1/T。实际上指一秒内有多少个时钟周期。

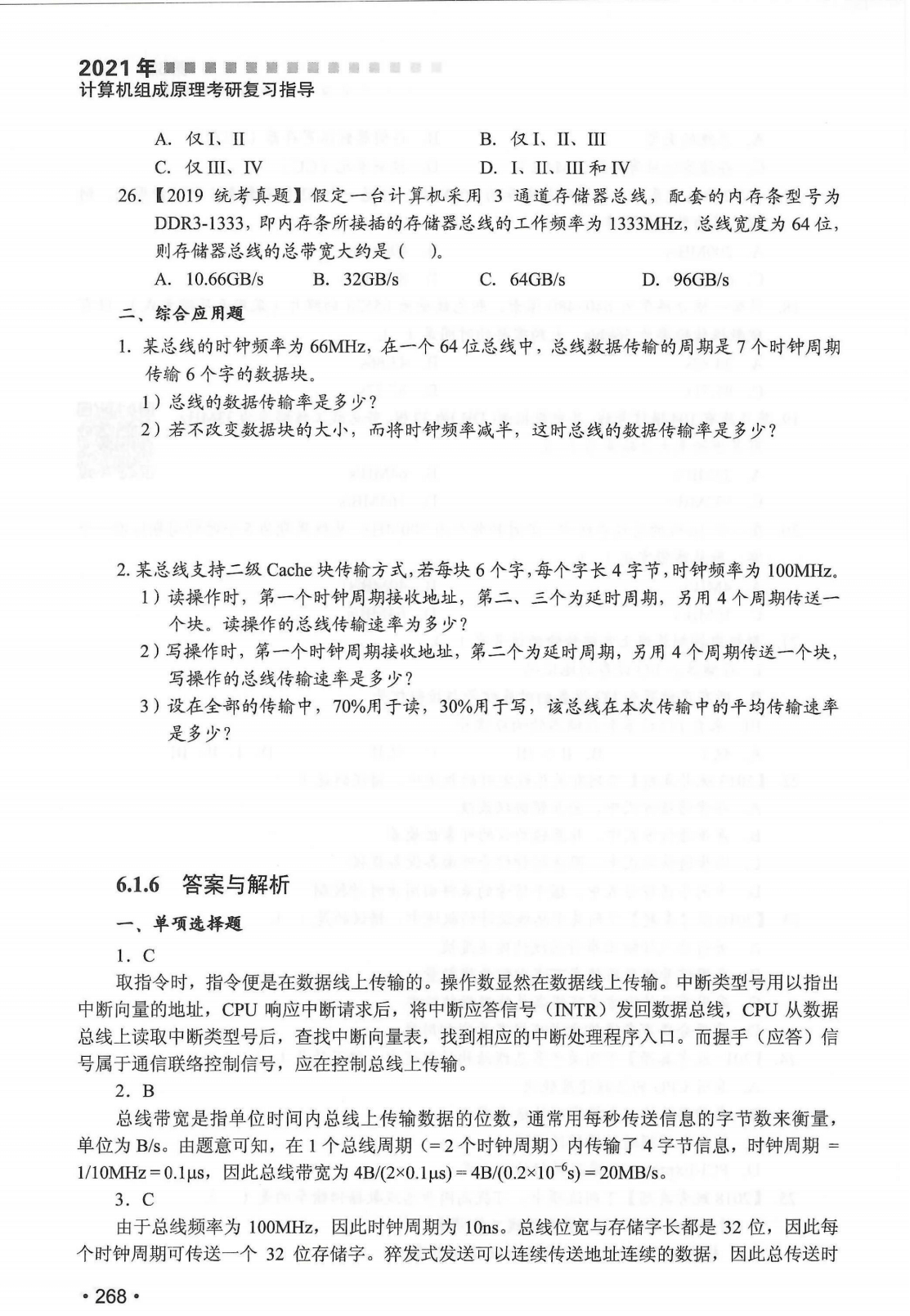

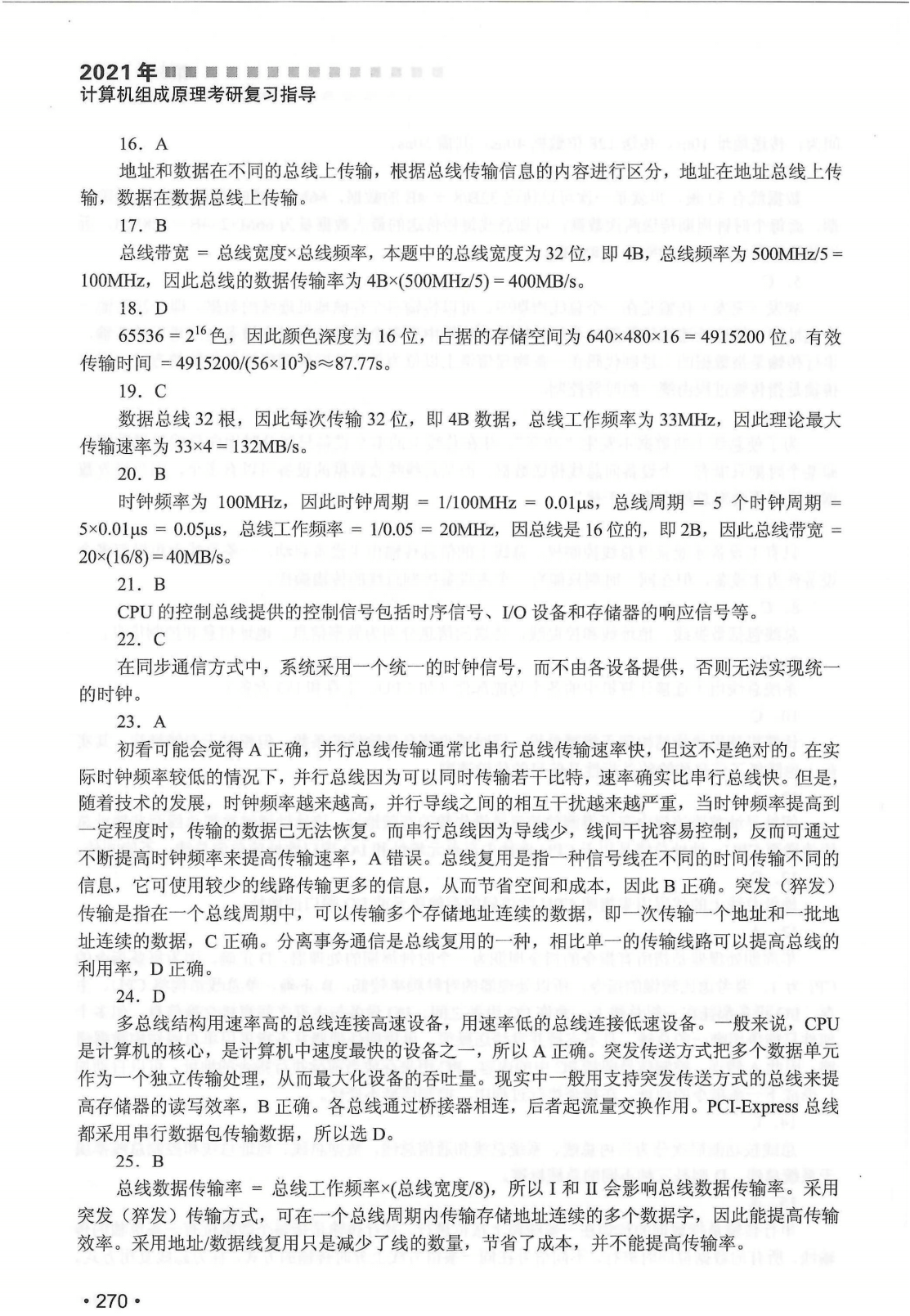

🔔 注意：
1️⃣ 总线带宽是指总线本身所能达到的最高传输速率。
2️⃣ 在计算实际的有效数据传输率时，要用实际传输的数据量除以耗时。
