74LS161

System Logic -74LS161.pdf

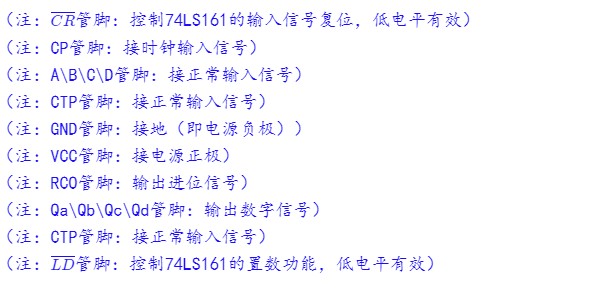

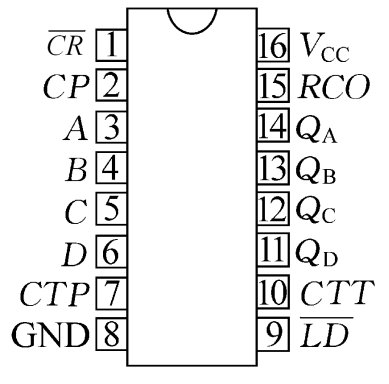

image.png 1、（1）引脚是异步置零（复位）端。当~CLR=0时所有触发器同时被置零，而且置零操作不受其他输入端状态的影响。 2、（2）引脚是计数脉冲输入端，上升沿有效。 3、（3、4、5、6）是数据输入端。 4、（7、10）是工作状态控制端（使能端）。 5、（9）引脚是预置数控制端，当~LOAD=0时有效。 6、（14、13、12、11）引脚是数据输出端。 7、（15）引脚是进位输出端。 ———————————————— 版权声明：本文为CSDN博主「仙女的王八羔子」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。 原文链接：https://blog.csdn.net/qq_44617864/article/details/103209512

TI-SN74LS161A.pdf

74LS00

74LS00 中文资料引脚图及功能工作原理内部结构作用和用途-与非网
ONSEMI-SN74LS00N.pdf

显示译码器

3-8线译码器 74LS138
显示译码器 74LS48
74LS48中文资料引脚图及功能工作原理内部结构作用和用途-与非网
