思想

异步,级联,
低位的进位信号给高位CLK
课设
芯片

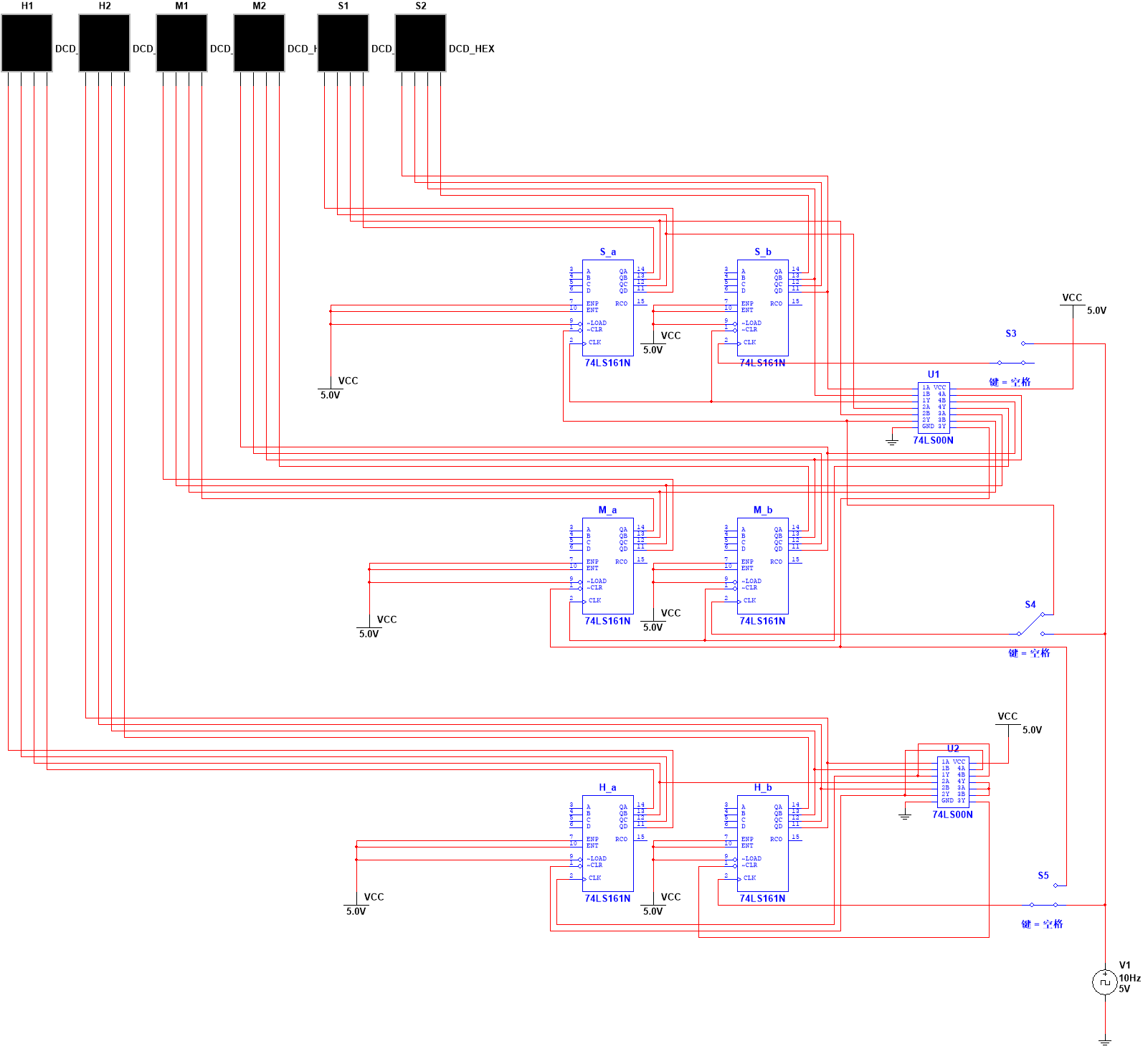

最终版电路

秒:
进位信号:十位产生6
个位到十位进位信号:十位产生10
复位脉冲:

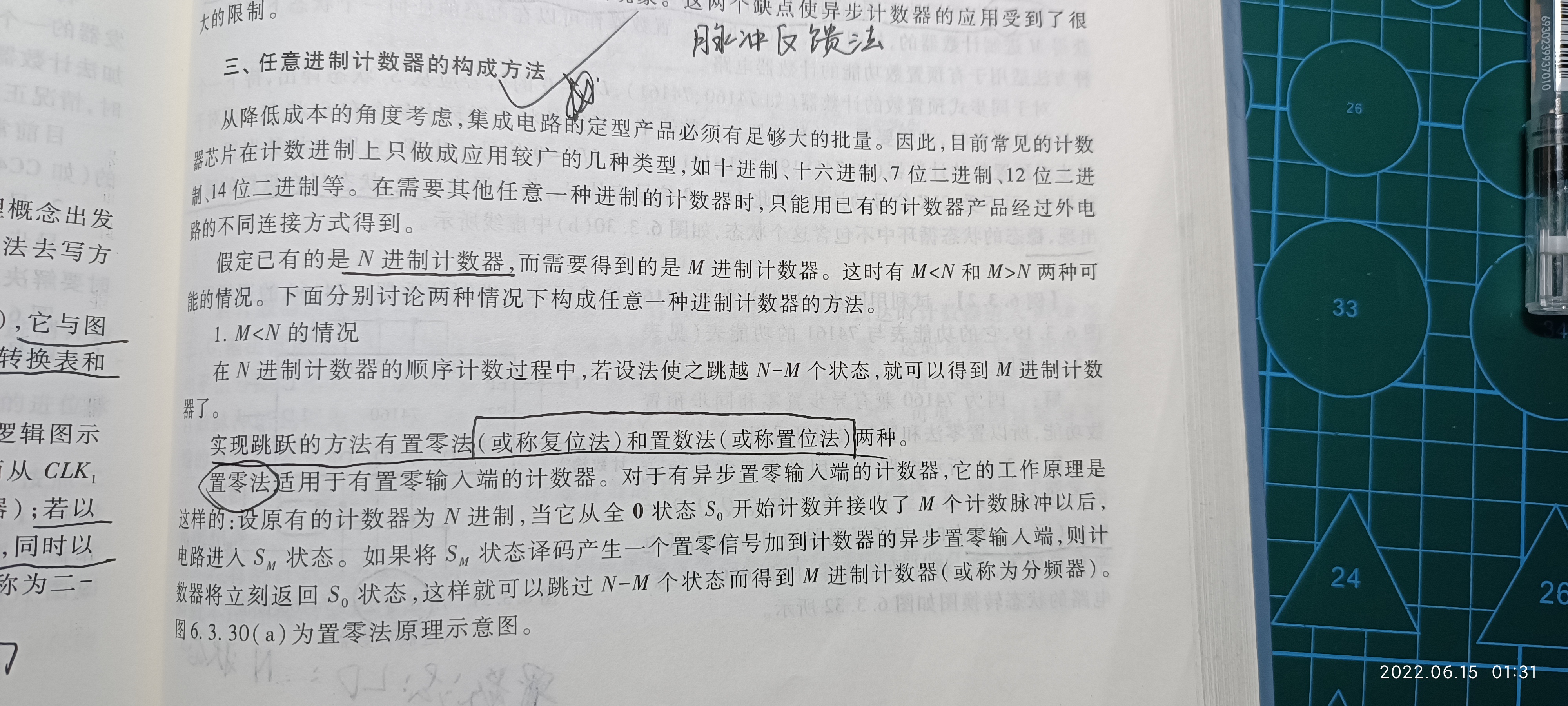

个位:置零法,N+1个状态置零,10
十位:置零法,N+1个状态置零,6

分:
进位信号:十位产生6
个位到十位进位信号:十位产生10
复位脉冲:
个位:置零法,N+1个状态置零10
十位:置零法,N+1个状态置零,6

时:
个位到十位进位信号:十位产生10
个位:置零法,N+1个状态置零,10
十位:置零法,N+1个状态置零,(要使到10和24时个位置零,则要使10时引脚与非与上24时引脚与非,如下
即无论10和24信号哪一个为真,都将把个置零


单个分别的电路

小时
个位到十位进位信号:十位产生10
个位:置零法,N+1个状态置零,10
十位:置零法,N+1个状态置零,(要使到10和24时个位置零,则要使10时引脚与非与上24时引脚与非,如下
即无论10和24信号哪一个为真,都将把个置零

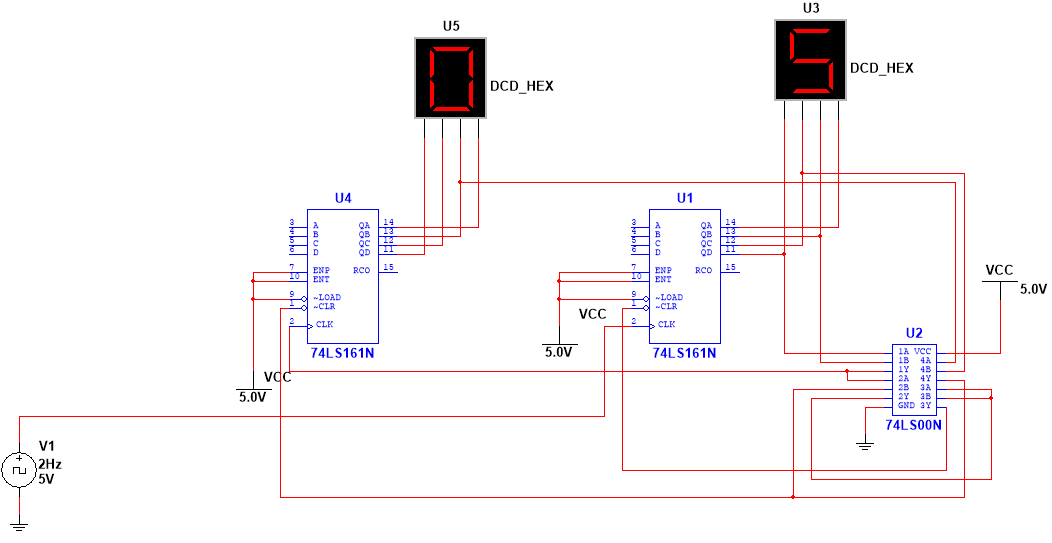

分钟
进位信号:十位产生6
个位到十位进位信号:十位产生10
复位脉冲:
个位:置零法,N+1个状态置零,10
十位:置零法,N+1个状态置零,6

进位信号:十位产生6
个位到十位进位信号:十位产生10
复位脉冲:
个位:置零法,N+1个状态置零,10
十位:置零法,N+1个状态置零,6

按钮调时功能:

通过切断其进位信号来使其停止

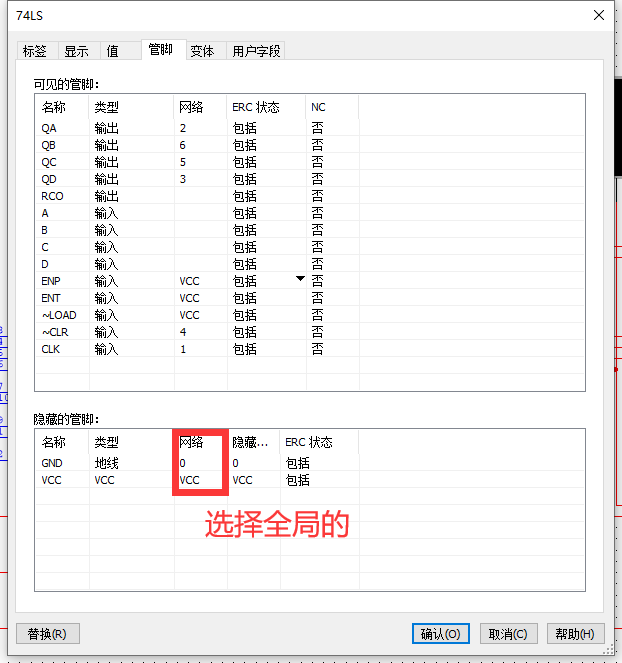

画图仿真注意事项及问题:
