Helm v3版本

1 引入

  • kubernetes上的应用对象，都是由特定的资源描述组成，包括Deployment、Service等，都保存在各自文件中或者集中写在一个配置文件，然后通过kubectl apply -f 部署。如果应用只由一个或几个这样的服务组成，上面的部署方式就足够了。但是对于一个复杂的应用，会有很多类似上面的资源描述文件，例如微服务架构应用，组成应用的服务可能多达几十、上百个，如果有更新或回滚应用的需求，可能要修改和维护所涉及到大量的资源文件，而这种组织和管理应用的方式就显得力不从心了。并且由于缺少对发布过的应用进行版本管理和控制，使得kubernetes上的应用维护和更新面临诸多的挑战，主要面临以下的问题：
    • ①如何将这些服务作为一个整体管理？
    • ②这些资源文件如何高效复用？
    • ③应用级别的版本如何管理？

2 概述

  • Helm是一个kubernetes的包管理工具，就像Linux下的包管理器，如yum、apt等，可以很方便的将之前打包好的yaml文件部署到kubernetes上。
  • Helm有3个重要概念：
    • helm：一个命令行客户端工具，主要用于kubernetes应用chart的创建、打包、发布和管理。
    • chart：应用描述，一系列用于描述kubernetes资源相关文件的集合。
    • release：基于chart的部署实体，一个chart被Helm运行后将会生成对应的一个release，将在kubernetes中创建出真实运行的资源对象。

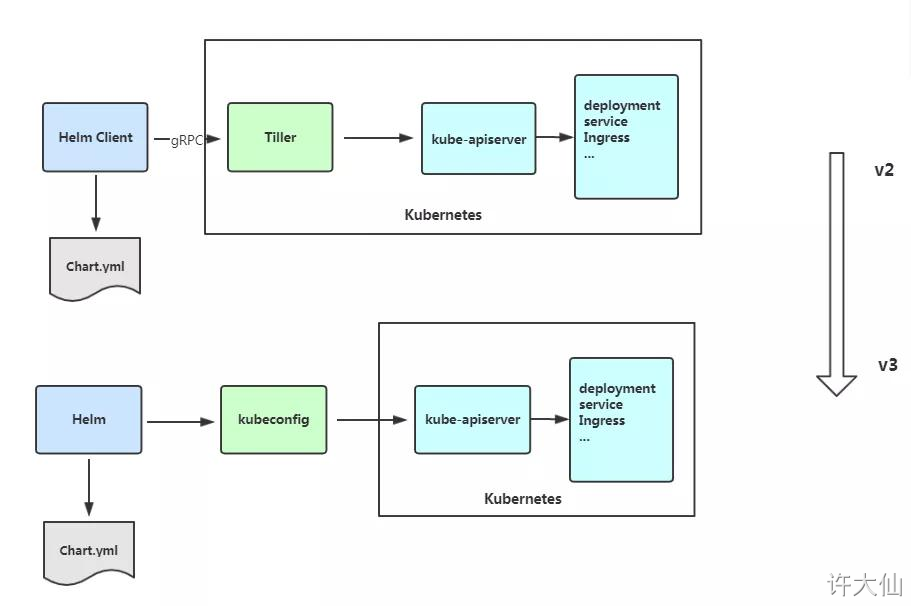

3 Helm v3变化

  • 2019年11月13日，Helm团队发布Helm v3的第一个稳定版本。
  • 该版本主要变化如下：
    • ①最明显的变化是Tiller删除。


  • ②release名称可以在不同的命名空间重用。
  • ③支持将chart推动到Docker镜像仓库中。
  • ④使用JSONSchema验证chart values。
  • ⑤其他。

4 Helm客户端

4.1 部署Helm客户端

  1. wget https://get.helm.sh/helm-v3.2.1-linux-amd64.tar.gz
  • 解压Helm到/usr/bin目录：
  1. tar -zxvf helm-v3.2.1-linux-amd64.tar.gz
  1. cd linux-amd64/
  1. cp helm /usr/bin/

4.2 配置国内的chart仓库

4.2.1 仓库概述

4.2.2 添加仓库

  • 添加仓库命令：
  1. helm repo add 仓库名 仓库地址。
  • 更新仓库命令：
  1. helm repo update
  • 示例：添加微软仓库，并更新仓库
  1. helm repo add stable http://mirror.azure.cn/kubernetes/charts
  1. helm repo add aliyun https://kubernetes.oss-cn-hangzhou.aliyuncs.com/charts
  1. helm repo update

4.2.3 删除存储库

  • 删除存储库：
  1. helm repo remove 仓库名

4.2.4 查看配置的存储库

  • 查看配置的存储库：
  1. helm repo list


4.3 helm的常用命令

命令 描述
create 创建一个chart并指定名字
dependency 管理chart依赖
get 下载一个release。可用的子命令：all、hooks、manifest、notes、values。
history 获取release历史。
install 安装一个chart。
list 列出release。
package 将chart目录打包到chart存档文件中。
pull 从远程仓库中下载chart并解压到本地。比如：helm install stable/mysql —untar。
repo 添加、列出、移除、更新和索引chart仓库。可用的子命令：add、index、list、remove、update。
rollback 从之前的版本回退。
search 根据关键字搜索chart。可用的子命令：all、chart、readme、values。
show 查看chart的详细信息。可用的子命令：all、chart、readme、values。
status 显示已命名版本的状态。
template 本地呈现模板。
uninstall 卸载一个release。
upgrade 更新一个release。
version 查看Helm客户端版本。

5 Helm基本使用

5.1 使用chart部署一个应用

5.1.1 根据关键字搜索chart

  • 语法：
  1. helm search repo|hub chart名称

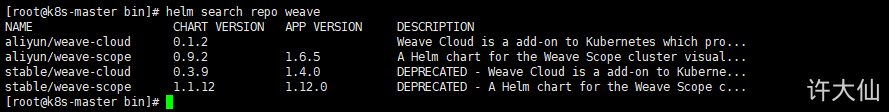

  • 示例：查询名为weave的chart
  1. helm search repo weave


5.1.2 查看chart信息

  • 语法：
  1. helm show chart 仓库名/chart名称

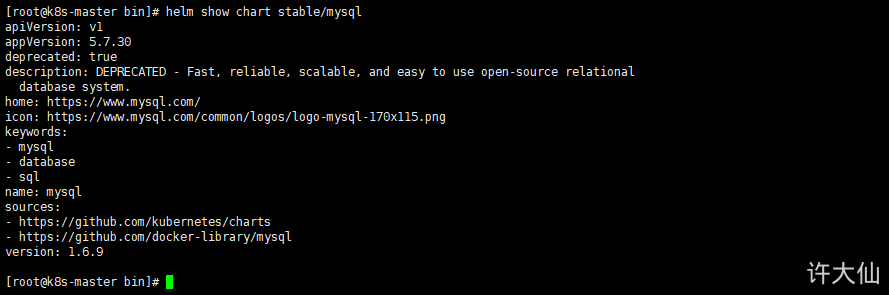

  • 示例：查看名为stable的仓库中的名为mysql的chart
  1. helm show chart stable/mysql


5.1.3 安装chart，形成release

  • 语法：
  1. helm install 安装之后的名称 仓库名/chart的名称(即搜索之后的应用名称)

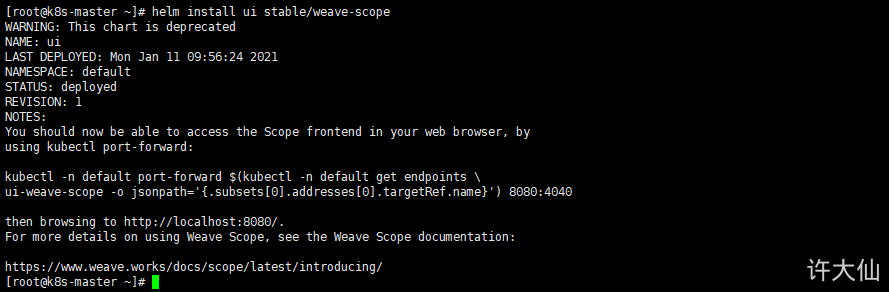

  • 示例：安装stable/weave-scope，并将其命名为ui
  1. helm install ui stable/weave-scope


5.1.4 查看release列表

  • 语法：
  1. helm list
  • 示例：查看当前的release列表
  1. helm list


5.1.5 查看已命名release的状态

  • 语法：
  1. helm status 安装之后的名称

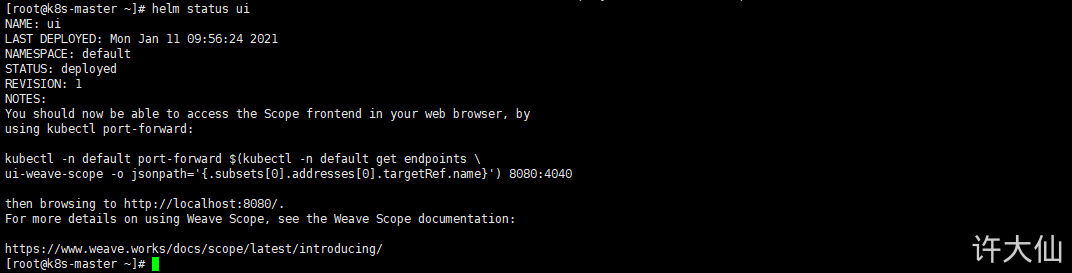

  • 示例：查看安装chart的release为ui的状态
  1. helm status ui


5.1.6 查看Service，并将其改为NodePort

  • 语法：
  1. kubectl edit svc xxx
  • 示例：查看Service，并将其改为NodePort
  1. kubectl edit svc ui-weave-scope


5.2 安装前自定义chart配置选项

5.2.1 概述

  • 自定义选项是因为并不是所有的chart都能按照默认配置运行成功，可能会需要一些环境依赖，例如PV。
  • 所以我们需要自定义chart配置选项，安装过程中有两种方法可以传递配置数据：
    • ①--values（或-f）：指定带有覆盖的YAML文件。这里可以多次指定，最右边的文件优先。
    • ②--set：在命令行上指定替代。如果两种都用，那么--set的优先级高。

5.2.2 —values的使用（不推荐，太麻烦）

安装可能报错，需要自己手动安装PV。

  • 先将修改的变量写到一个文件中，并修改此文件。
  1. helm show values stable/mysql > config.yaml
  • 查看这个文件：
  1. cat config.yaml
  1. -- 修改部分
  2. persistence:
  3.   enabled: true
  4.   accessMode: ReadWriteOnce
  5.   size: 8Gi
  7. mysqlUser: "k8s"
  8. mysqlPassword: "123456"
  9. mysqlDatabase: "k8s"
  • 使用—values来替换默认的配置：
  1. helm install -f config.yaml self-mysql stable/mysql

5.2.3 命令行替代变量（推荐）

  • 可以使用命令行替代变量：
  1. helm install db --set persistence.storageClass="managed-nfs-storage" stable/mysql

6 构建一个Helm Chart

6.1 开发步骤

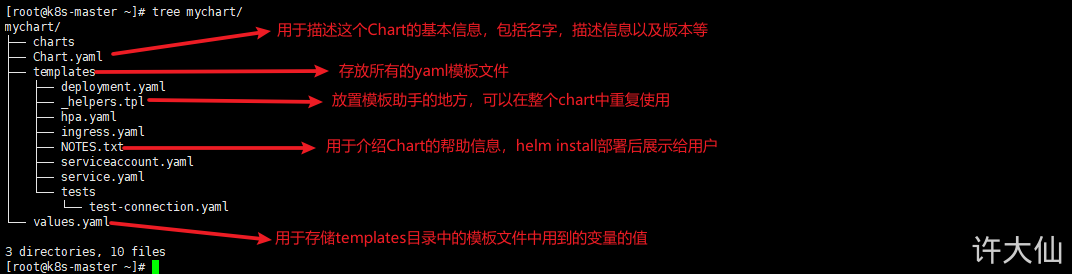

  • ①使用helm create创建chart：
  1. helm create chart名称
  • ②进入自定义chart目录的templates目录中，修改其中的deployment.yaml和service.yaml等文件。
  1. cd chart名称/templates


  • ③通过刚才创建的chart目录，将其部署：
  1. helm install xxx chart名称
  • ④打包chart，让别人共享：
  1. helm package chart名称

6.2 应用示例

  • 示例：本人是在root目录下操作的
  • 创建chart：
  1. helm create nginx

创建一个Helm Chart应用示例之创建Chart

  • 进入chart目录，修改values.yaml文件，内容如下：
  1. cd nginx
  1. vim values.yaml
  1. replicas: 3
  2. image: nginx
  3. tag: 1.17
  4. serviceport: 80
  5. targetport: 80
  6. label: nginx
  • 进入templates目录：
  1. cd emplates/

创建一个Helm Chart应用示例之进入templates目录

  • 删除templates目录中的所有文件和文件夹：
  1. rm -rf *
  • 修改deployment.yaml文件，内容如下：
  1. vim deployment.yaml
  1. apiVersion: apps/v1
  2. kind: Deployment
  3. metadata:
  4.   labels:
  5.     app: {{ .Values.label }}
  6.   name: {{ .Release.Name }}
  7. spec:
  8.   replicas: {{ .Values.replicas }}
  9.   selector:
  10.     matchLabels:
  11.       app: {{ .Values.label }}
  12.   strategy: {}
  13.   template:
  14.     metadata:
  15.       labels:
  16.         app: {{ .Values.label }}
  17.     spec:
  18.       containers:
  19.       - image: {{ .Values.image }}:{{ .Values.tag }}
  20.         name: {{ .Values.image }}
  • 修改service.yaml文件，内容如下：
  1. vim service.yaml
  1. apiVersion:   v1
  2. kind: Service
  3. metadata:
  4.   labels:
  5.     app: {{ .Values.label }}
  6.   name:  {{ .Release.Name }}
  7. spec:
  8.   ports:
  9.     -  port: {{ .Values.serviceport }}
  10.        protocol: TCP
  11.        targetPort: {{ .Values.targetport }}
  12.   selector:
  13.     app: {{ .Values.label }}
  14.   type: NodePort
  • 切换到chart目录的上一层目录：
  1. cd ~
  • 安装应用：
  1. helm install nginx nginx/

6.3 调试

  • Helm也提供了--dry-run和--debug调试参数，帮助你验证模板的正确性。在执行helm install的时候带上这两个参数就可以把对应的values值和渲染的资源清单打印出来，而不是真正的做部署一个release。
  • 示例：
  1. helm install nginx nginx/ --dry-run --debug

6.4 内置对象

  • 上面我们使用的{{ .Release.Name }}将release的名称插入到模板中，这里的Release就是Helm的内置对象，下面是一些常用的内置对象： | 内置对象 | 描述 | | —- | —- | | Release.Name | release的名称 | | Release.Namespace | release的命名空间 | | Release.Service | release的服务的名称 | | Release.Revision | release的修订版本号，从1开始累加 |

6.5 Values

  • Values对象是为Chart模板提供值，这个对象的值有4个来源：
    • chart包中的values.yaml文件。
    • 父chart包的values.yaml文件。
    • 通过helm install或者helm upgrade的-f或者--values参数传入的自定义的yaml文件。
    • 通过--set参数传入的值。
  • Chart的values.yaml提供的值可以被用户提供的values文件覆盖，而该文件同样可以被--set参数所覆盖，换言之，--set参数的优先级高。

6.6 升级、回滚和删除

6.6.1 升级

  • 发布新版本的chart时，或者当我们需要更改发布的配置，可以使用helm upgrade命令：
  1. helm upgrade --set imageTag=1.18 nginx nginx
  1. helm upgrade -f values.yaml nginx nginx

6.6.2 回滚

  • 如果在发布后没有达到预期的效果，则可以使用helm rollback回滚到之前的版本：
  1. helm rollback nginx 1

6.6.3 卸载发行版本

  • 卸载发行版本，可以使用helm uninstall命令：
  1. helm uninstall nginx

6.6.4 查看历史版本配置信息

  • 查看历史版本配置信息：
  1. helm get all --revision 1 nginx

6.7 管道和函数

6.7.1 管道

  • 在上面的案例中，其实是将值传递给模板引擎进行渲染，模板引擎还支持对拿到的数据进行二次处理。
  • 示例：从.Values中读取的值变成字符串，可以使用quote函数实现。
  1. vi templates/deployment.yaml
  1. # 略
  2. app: {{ quote  .Values.label.app    }}
  3. # 略
  1. helm install --dry-run nginx ../nginx/ app:"nginx"

quote .Values.label.app将后面的值作为参数传递过quote函数。 模板函数调用语法为：functionName arg1 arg2…

6.7.2 default函数

  • default函数运行在模板中指定默认值，以防止该值会忽略掉。如果忘记定义，执行helm install的时候会因为缺少字段而无法创建资源，这时就可以定义一个默认值了。
  • 示例：
  1. vim templates/deployment.yaml
  2. apiVersion: apps/v1
  3. kind: Deployment
  4. metadata:
  5.   labels:
  6.     app: {{ .Values.label }}
  7.   name: {{ .Release.Name }}
  8. spec:
  9.   replicas: {{ .Values.replicas }}
  10.   selector:
  11.     matchLabels:
  12.       app: {{ .Values.label }}
  13.   strategy: {}
  14.   template:
  15.     metadata:
  16.       labels:
  17.         app: {{ .Values.label }}
  18.     spec:
  19.       containers:
  20.       - image: {{ .Values.image| default "nginx" }}:{{ .Values.tag }}
  21.         name: {{ .Values.image }}

6.7.3 其他函数

  • 缩进函数：
  1. {{ .Values.resources | indent 12 }}
  • 大写：
  1. {{ upper .Values.resources }}
  • 首字母大写：
  1. {{ title .Values.resources }}

7 流程控制

7.1 概述

  • 流程控制是为模板提供了一种能力，满足更复杂的数据逻辑处理。
  • Helm模板语言提供以下流程控制语句：
    • if/else条件块。
    • with指定范围。
    • range循环块。

7.2 if/else

  • if/else块是用于在模板有条件的包含文本块的方法，条件块的基本结构如下：
  1. {{ if 条件表达式}}
  2. # xxx
  3. {{ else if 条件表达式}}
  4. # xxx
  5. {{ else }}
  6. # xxx
  7. {{ end }}
  • 条件判断：就是判断条件是否为真，如果值为以下几种情况则为false，否则为true：
    • 一个布尔类型的false。
    • 一个数字0。
    • 一个空的字符串。
    • 一个空的集合（map、slice、tuple、dict、array）。
  • 示例：
  1. apiVersion: apps/v1
  2. kind: Deployment
  3. metadata:
  4.   labels:
  5.     app: {{ .Values.label }}
  6.   name: {{ .Release.Name }}
  7. spec:
  8.   replicas: {{ .Values.replicas }}
  9.   selector:
  10.     matchLabels:
  11.       app: {{ .Values.label }}
  12.   strategy: {}
  13.   template:
  14.     metadata:
  15.       labels:
  16.         app: {{ .Values.label }}
  17.     spec:
  18.       containers:
  19.         - image: {{ .Values.image| default "nginx" }}:{{ .Values.tag }}
  20.           name: {{ .Values.image }}
  21.           env:
  22.             {{ if eq .Values.devops "k8s" }}
  23.           - name : hello
  24.             value: "123"
  25.             {{ else }}
  26.           - name : hello
  27.             value: "456"
  28.             {{ end }}

还可以使用ne、lt、gt、and、or等运算符。

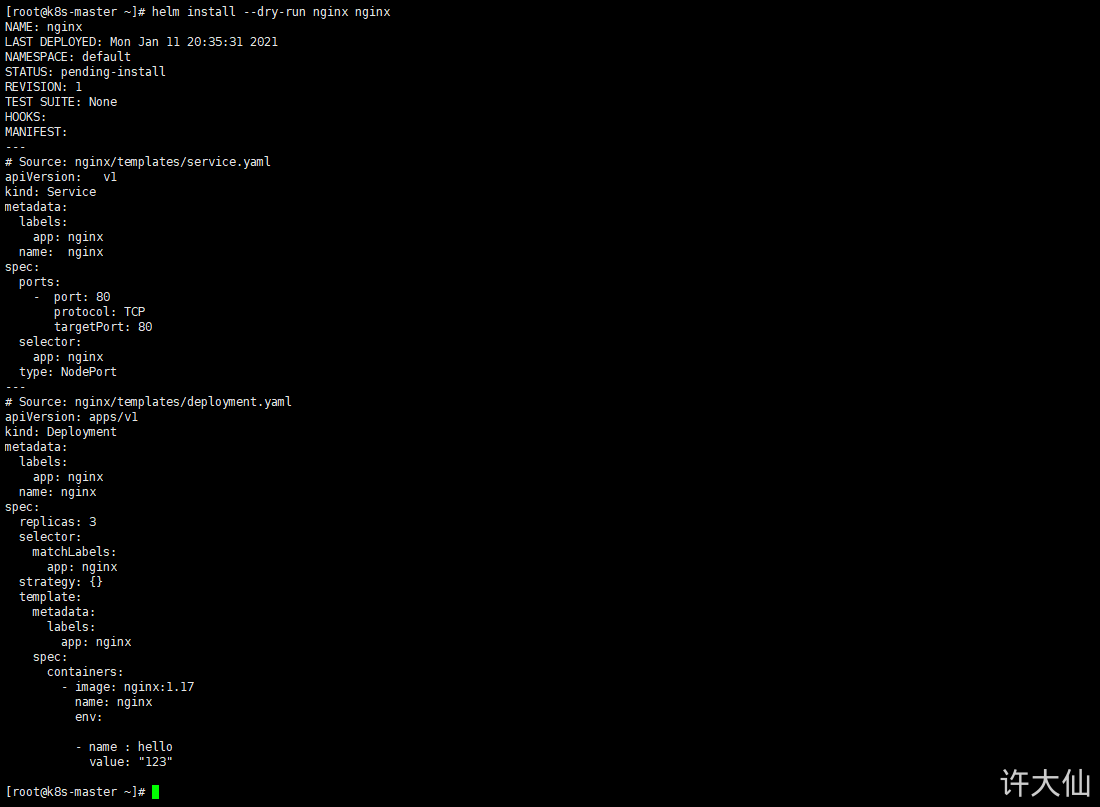

  • 通过模板引擎渲染一下，会得到如下的结果：
  1. helm install --dry-run nginx nginx


  • 可以看到渲染出来会有多余的空行，这是因为当模板引擎运行的时候，会将控制指令删除，所以之前占的位置也就空白了，需要使用{{- if ...}}的方式消除此空行
  1. apiVersion: apps/v1
  2. kind: Deployment
  3. metadata:
  4.   labels:
  5.     app: {{ .Values.label }}
  6.   name: {{ .Release.Name }}
  7. spec:
  8.   replicas: {{ .Values.replicas }}
  9.   selector:
  10.     matchLabels:
  11.       app: {{ .Values.label }}
  12.   strategy: {}
  13.   template:
  14.     metadata:
  15.       labels:
  16.         app: {{ .Values.label }}
  17.     spec:
  18.       containers:
  19.         - image: {{ .Values.image| default "nginx" }}:{{ .Values.tag }}
  20.           name: {{ .Values.image }}
  21.           env:
  22.             {{- if eq .Values.devops "k8s" }}
  23.           - name : hello
  24.             value: "123"
  25.             {{- else }}
  26.           - name : hello
  27.             value: "456"
  28.             {{- end }}

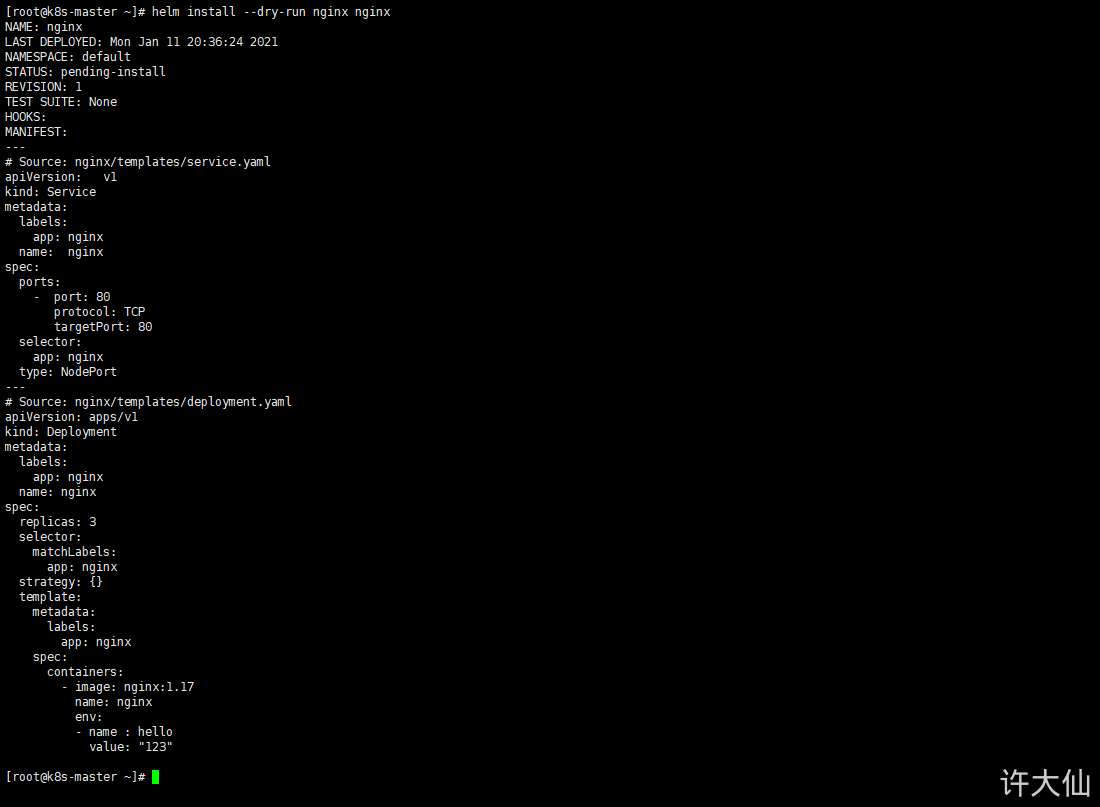

  • 通过模板引擎渲染一下，会得到如下的结果：
  1. helm install --dry-run nginx nginx


  • 如果使用了{{- if ... -}}那么就需要谨慎了，比如：
  1. apiVersion: apps/v1
  2. kind: Deployment
  3. metadata:
  4.   labels:
  5.     app: {{ .Values.label }}
  6.   name: {{ .Release.Name }}
  7. spec:
  8.   replicas: {{ .Values.replicas }}
  9.   selector:
  10.     matchLabels:
  11.       app: {{ .Values.label }}
  12.   strategy: {}
  13.   template:
  14.     metadata:
  15.       labels:
  16.         app: {{ .Values.label }}
  17.     spec:
  18.       containers:
  19.         - image: {{ .Values.image| default "nginx" }}:{{ .Values.tag }}
  20.           name: {{ .Values.image }}
  21.           env:
  22.             {{- if eq .Values.devops "k8s" -}}
  23.           - name : hello
  24.             value: "123"
  25.             {{- else }}
  26.           - name : hello
  27.             value: "456"
  28.             {{- end }}
  • 通过模板引擎渲染一下，会得到如下的结果：
  1. helm install --dry-run nginx nginx


  • 相当于下面这种格式：
  1. NAME: nginx
  2. LAST DEPLOYED: Mon Jan 11 20:46:10 2021
  3. NAMESPACE: default
  4. STATUS: pending-install
  5. REVISION: 1
  6. TEST SUITE: None
  7. HOOKS:
  8. MANIFEST:
  9. ---
  10. # Source: nginx/templates/service.yaml
  11. apiVersion:   v1
  12. kind: Service
  13. metadata:
  14.   labels:
  15.     app: nginx
  16.   name:  nginx
  17. spec:
  18.   ports:
  19.     -  port: 80
  20.        protocol: TCP
  21.        targetPort: 80
  22.   selector:
  23.     app: nginx
  24.   type: NodePort
  25. ---
  26. # Source: nginx/templates/deployment.yaml
  27. apiVersion: apps/v1
  28. kind: Deployment
  29. metadata:
  30.   labels:
  31.     app: nginx
  32.   name: nginx
  33. spec:
  34.   replicas: 3
  35.   selector:
  36.     matchLabels:
  37.       app: nginx
  38.   strategy: {}
  39.   template:
  40.     metadata:
  41.       labels:
  42.         app: nginx
  43.     spec:
  44.       containers:
  45.         - image: nginx:1.17
  46.           name: nginx
  47.           env: - name: hello value: 123
  • 当然不对，因为{{- if ... -}}删除了双方的换行符。

7.3 range

  • 在Helm模板语言中，使用range关键字来进行循环操作。
  • 示例：
  • 在values.yaml中添加一个变量列表
  1. test:
  2.   - 1
  3.   - 2
  4.   - 3
  • 循环打印该列表：
  1. apiVersion: v1
  2. kind: ConfigMap
  3. metadata:
  4.   name:    {{   .Release.Name    }}
  5. data:
  6.   test:
  7.     {{- range . Values.test }}
  8.       {{   .    }}
  9.     {{-   end   }}

7.4 with

  • with可以用来控制变量作用域。
  • 在前面我们使用{{ .Release.xxx }}或者{{ .Values.xxx }}，其中.就是表示对当前范围的引用，.values就是告诉模板在当前范围中查找Values对象的值。
  • with语句就可以用来控制变量的作用域范围，其语法和一个简单的if语句类似：
  1. {{ with 条件表达式 }}
  2. # xxx
  3. {{ end }}
  • with语句可以允许将当前范围的.设置为特定的对象，比如我们前面一直使用的.Values.label，我们可以使用with来将.范围指向.Values.label。
  • 示例：
  • values.yaml
  1. nodeSelector:
  2.   team: a
  3.   gpu:   yes
  • deployment.yaml
  1. apiVersion:   apps/v1
  2. kind:   Deployment
  3. metadata:
  4.   name: {{ .Release.Name }}-deployment
  5. spec:
  6.   replicas: 1
  7.   selector:
  8.     matchLabels:
  9.       app: nginx
  10.   template:
  11.     metadata:
  12.       labels:
  13.         app: nginx
  14.     spec:
  15.       {{- with .Values.nodeSelector }}
  16.       nodeSelector:
  17.         team: {{  .team }}
  18.         gpu: {{  .gpu  }}
  19.       {{- end }}

7.5 命名模板

  • 需要复用代码的地方可以使用命名模板。
  • 命名模板：使用define定义，template引入，在templates目录中默认下划线开头的文件为公共模板（比如_helpers.tpl）。
  • 示例：
  • _helpers.tpl：
  1. {{-   define   "demo.fullname"   -}}
  2. {{- .Chart.Name -}}-{{ .Release.Name }}
  3. {{-   end   -}}
  • deployment.yaml
  1. apiVersion:   apps/v1
  2. kind:   Deployment
  3. metadata:
  4.   name:  {{   template"demo.fullname"   .    }}
  5. # 其他略

template指令是将一个模板包含在另一个模板中的方法。但是，template函数不能用于Go模板管道，为了解决该问题，增加了include功能。

  • _helpers.tpl：
  1. {{-   define   "demo.labels"    -}}
  2. app:   {{   template"demo.fullname"   .   }}
  3. chart:   "{{   .Chart.Name   }}-{{    .Chart.Version   }}"
  4. release:   "{{   .Release.Name   }}"
  5. {{-   end   -}}
  • deployment.yaml
  1. apiVersion:   apps/v1
  2. kind:   Deployment
  3. metadata:
  4.   name:    {{   include"demo.fullname"   .    }}
  5.   labels:
  6.     {{-   include   "demo.labels"   .    |   nindent   4    }}
  7. ...

上面包含一个名为demo.labels的模板，然后将值 . 传递给模板，最后将该模板的 输出传递给nindent函数。

8 开发自己的chart

  • k8s的Helm - 图15创建模板。
  • k8s的Helm - 图16修改Chart.yaml，Values.yaml，添加常用的变量。
  • k8s的Helm - 图17在templates目录下创建部署镜像所需要的yaml文件，并使用变量引用yaml文件里面经常变动的字段。

转载 https://www.yuque.com/fairy-era/yg511q/bpytdq
