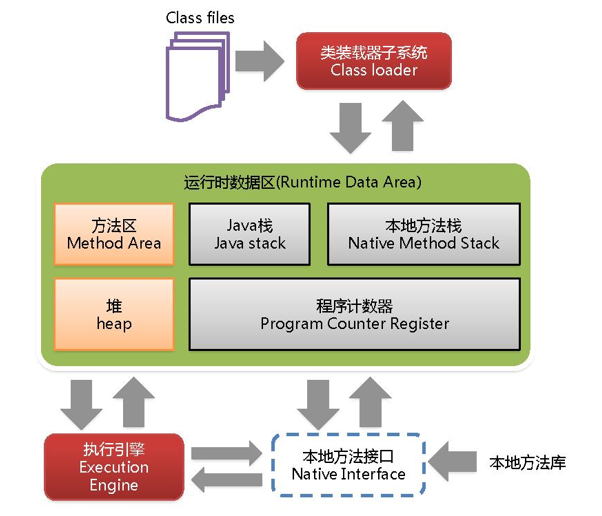

Java 虚拟机在运行时，会把内存空间分为若干个区域。Java 虚拟机所管理的内存区域分为如下部分：方法区、堆内存、虚拟机栈、本地方法栈、程序计数器。
一、JVM 内存结构 - 图1

1、类装载器 ClassLoader

负责加载 class 文件，class 文件在文件开头有特定的文件标识，并且 ClassLoader 只负责 class 文件的加载，至于它是否可以运行，则是由执行引擎（Execution Engine）决定。
虚拟机自带的加载器：
启动类加载器（Bootstrap）：由 C++编写，不是前端框架 Bootstrap。
扩展类加载器（Extension）：由 Java 语言编写
应用程序类加载器（App）：由 Java 语言编写，也叫系统类加载器，加载当前应用的 classpath 的所有类。
用户自定义加载器
Java.lang.ClassLoader 的之类，用户可以定制的加载方式。
类加载器的双亲委派机制
某个特定的类加载器在加载类的请求时，首先将加载任务委托给父类加载器，依次递归，如果父类加载器可以完成类加载任务，就成功返回；只有父类加载器无法完成该加载任务时，才自己去加载。
沙箱机制（防止恶意代码对 java 本身的破坏）
当用户命名了和 Java 一样的类时，Java 会首先加载自带的类。

2、方法区

方法区是线程共享的，通常用来保存装载的类的元结构信息。主要用于存储虚拟机加载的类信息、常量、静态变量，以及编译器编译后的代码等数据。字符串池

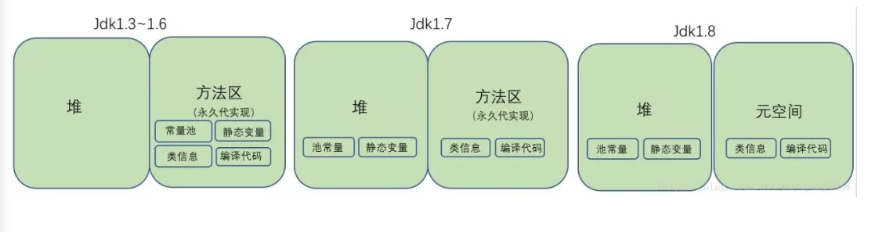

在 jdk1.7 及其之前，方法区是堆的一个“逻辑部分”（一片连续的堆空间）。也有人用“永久代”表示方法区。
在 jdk1.8 中，方法区已经不存在，原方法区中存储的类信息、编译后的代码数据等已经移动到了元空间（MetaSpace）中，元空间并没有处于堆内存上，而是直接占用的本地内存（NativeMemory）。
一、JVM 内存结构 - 图2

3：堆内存

一个 JVM 实例只存在一个堆内存，堆内存的大小是可以调节的。类加载器读取了类文件后，需要把类，方法，穿变量放到堆内存中，New 创建对象在堆内存
它是 JVM 管理的内存中最大的一块区域，堆内存和方法区都被所有线程共享，在虚拟机启动时创建。在垃圾收集的层面上来看，由于现在收集器基本上都采用分代收集算法，因此堆还可以分为新生代（YoungGeneration）和老年代（OldGeneration），新生代还可以分为 Eden、FromSurvivor、To Survivor。
新生代和老年代的默认比例为 1:2，也就是说新生代占用 1/3的堆内存，而老年代占用 2/3 的堆内存。
可以通过参数 -XX:NewRatio=2 来设置老年代/新生代的比例。

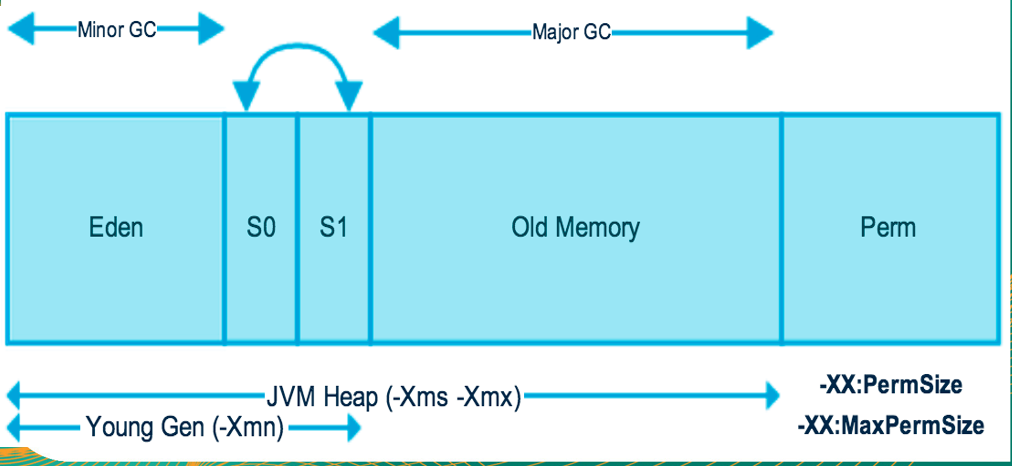

JAVA1.7 如下图，但在 Java1.8 中，其他基本没变，只是将 Perm 变成了元空间
一、JVM 内存结构 - 图3

3.1：新生代

在方法中去 new 一个对象，那这方法调用完毕后，对象就会被回收，这就是一个典型的新生代对象。
新生代中的对象 98%都是“朝生夕死”的，所以并不需要按照 1:1 的比例来划分内存空间，而是将内存分为一块比较大的 Eden 空间和两块较小的 Survivor 空间，
刚刚新建的对象在 Eden 中，经历一次 Minor GC，Eden 中的存活对象就会被移动到第一块 survivor space S0，Eden 被清空；等 Eden 区再满了，就再触发一次 Minor GC，Eden 和 S0 中的存活对象又会被复制送入第二块 survivor space S1（这个过程非常重要，因为这种复制算法保证了 S1 中来自 S0 和 Eden 两部分的存活对象占用连续的内存空间，避免了碎片化的发生）。S0 和 Eden 被清空，然后下一轮 S0 与 S1 交换角色，如此循环往复。如果对象的复制次数达到 16 次，该对象就会被送到老年代中。
每次使用 Eden 和其中一块 Survivor。当回收时，将 Eden 和 Survivor 中还存活着的对象一次性地复制到另外一块 Survivor 空间上，最后清理掉 Eden 和刚才用过的 Survivor 空间。
当 Survivor 空间不够用时，需要依赖于老年代进行分配担保，所以大对象直接进入老年代。同时，长期存活的对象将进入老年代

3.2：老年代

对象何时进入老年代？

  • 大对象直接进入老年代
  • 长期存活的对象：每熬过一回 Minor GC，对象 age +1 ，当年龄达到一定数值时（JDK7 是 15，可以通过参数-XX:MaxTenuringThreshold 设置年龄阀值）

  • 当 Survivor 空间中相同年龄所有对象的大小总和大于 Survivor 空间的一半，年龄大于或等于该年龄的对象就可以直接进入老年代，而不需要达到默认的分代年龄。

    3.3：永久代

    2：诊断
    Jmap：查看堆内存占用情况 jmap - heap 进程 id

    4：程序计数器

    作用：记住下一条 jvm 指令的执行地址
    特点：是线程私有的，不会存在内存溢出
    程序计数器是一块非常小的内存空间，可以看做是当前线程执行字节码的行号指示器，每个线程都有一个独立的程序计数器，因此程序计数器是线程私有的一块空间，此外，程序计数器是 Java 虚拟机规定的唯一不会发生内存溢出的区域。

    5：虚拟机栈

    1：虚拟机栈也是每个线程私有的一块内存空间，它描述的是方法的内存模型。
    虚拟机会为每个线程分配一个虚拟机栈，每个虚拟机栈中都有若干个栈帧，每个栈帧中存储了局部变量表、操作数栈、动态链接、返回地址等。一个栈帧就对应 Java 代码中的一个方法，当线程执行到一个方法时，就代表这个方法对应的栈帧已经进入虚拟机栈并且处于栈顶的位置，每一个 Java 方法从被调用到执行结束，就对应了一个栈帧从入栈到出栈的过程。
    :2：栈内存溢出：栈帧过多导致栈内存溢出 栈帧过大导致栈内存溢出

    6、本地方法栈

    虚拟机栈执行的是 Java 方法，本地方法栈执行的是本地方法（NativeMethod）,其他基本上一致

    7：元空间

    上面说到，jdk1.8 中，已经不存在永久代（方法区），替代它的一块空间叫做“元空间”，和永久代类似，都是 JVM 规范对方法区的实现，但是元空间并不在虚拟机中，而是使用本地内存，元空间的大小仅受本地内存限制，但可以通过-XX:MetaspaceSize 和-XX:MaxMetaspaceSize 来指定元空间的大小。如果不指定元空间的大小，默认情况下，元空间最大的大小是系统内存的大小，元空间一直扩大，虚拟机可能会消耗完所有的可用系统内存。
    如果元空间内存不够用，就会报OOM，默认情况下，对应一个64位的服务端JVM来说，其默认的-XX:MetaspaceSize值为21MB，这就是初始的高水位线，一旦元空间的大小触及这个高水位线，就会触发Full GC并会卸载没有用的类，然后高水位线的值将会被重置。建议将-XX:MetaspaceSize设置为较高的值，而-XX:MaxMetaspaceSize不进行设置。即-1 无限制。
    比如 8/16G 的，设置 256M，最大设置 512M

    JVM 关闭

    正常关闭：

  • 所有守护线程执行结束

  • System.exit()
  • ctrl + C
  • kill (-15) SIGTERM 信号

异常关闭

  • RuntimeException
  • OOM

强制关闭

  • kill -9 SIGKILL 信号
  • Runtime.halt()
  • 断电
  • 系统关机
  • 系统 carsh
