上一篇章,我们说了全球前十大半导体中,主营逻辑 IC 的厂商有六家,而主营存储器件的有三家(三星、海力士、镁光),而且这三家均进入排名前五, 三星更是继 2018 年以后,再一次超越英特尔,成为全球半导体 Top1。可以说,存储器件是当前半导体产业最为火热赚钱的板块。
个人以为,存储器件的需求增长,是跟过往几年移动互联网发展息息相关的。
企业端,基于短视频的应用兴起(如抖音、快手、B 站),移动互联网厂家的云存储需求,每年都在保持着极速的增长态势,国内阿里等和国外亚马逊、微软等均纷纷加大云服务器的投入,短视频的龙头字节跳动去年抛弃阿里云,投入百亿自建服务器,存储容量以 TB 为计算。个人消费端,智能手机容量也在逐年增长,多数旗舰机基本上以 128GB 起步。手提电脑也正在以 SSD(固态硬盘) 逐步替代了过往的机械硬盘 (存储介质不属于半导体范畴)。在以上诸多因素叠加的情况下,半导体存储期间需求正在逐年快速攀升。
本书出版机构是东芝电子部门,近几年,东芝半导体产品中,像是分立、逻辑、光电在市场上竞争力说不上很强,但存储器件却是仍然保留了强大的竞争力,特别是在 Nand Flash 板块,如下 Nand Flash 排名中,除了东芝(已更名为凯侠 Kioxia)20% 占比,西数(原闪迪)占比 14.4% 其实生产方也是东芝,所以东芝系在 Nand Flash 占比是超过三星。但可惜的是,东芝没有 DRAM 产品,导致在存储厂商竞争中,相较于三星、海力士、美光,东芝存储整体营收处于劣势地位。
至于东芝为啥没有经营 DRAM,有个道听途说的版本说是,东芝认为 Flash 技术发展到某个节点,其数据刷新速度是能赶上并超过 DRAM,届时电子产品的存储将只存在 Flash 而无需 DRAM(运存)。然而现实是,Flash 的刷新速度仍然比不上 DRAM,大量电子产品系统运行时,所需的运存刷新速率和容量也一再攀升,从 DDR1 到 DDR2,再到 DDR3 和 DDR4,以及 LPDDRX 等需求。
另外,众所周知的是,半导体生产属于能源密集型的产业,尤其像是存储器件和 CPU 这类高制程的生产。
而同样众所周知的是,存储器件工厂是尤其容易发生火灾,这每次一发生火灾啊,价格就开始上涨了。
存储器件的技术和市场发展很快速,本书成稿于 2005 年之前,当时存储还处于微米转纳米阶段,技术原理仍然比较相通,但新技术发展的内容是滞后的。鉴于此,我根据自己过往接触的市场信息和技术发展情况,重新整理了一份存储器件的分类:
热门存储器件,市场和应用简介:
SSD 固态硬盘 for 个人电脑和服务器,以更快的读写速率和稳定性,逐步替代原有的机械硬盘 HDD ——这也是为什么西数会高价收购闪迪的主要原因,毕竟机械硬盘的市场份额在逐年下降中
LPDDR4、eMMC、eMCP、3D NAND 等,很大程度是为了满足手机等终端应用的更小尺寸、更低功耗、更快读写速度的需求,故而一再提升存储器件的集成度,以及提升先进制程(制程主流发展到 14~30nm,仅次于手机和电脑 CPU 的制程需求)
DDR3 for 安防监控等 中型电子产品,容量和制程相对落后于以上两者,但优势在于技术成熟,价格较低
Nor Flash for 家电 / 可穿戴等小容量的应用,容量以 MB 为单位,而非 NAND 动辄 GB or TB,该市场国外厂商已逐步推出,由大陆和台企厂商逐步主导。市场偏小众,仅占存储市场的 1% 左右。
半导体存储器
半导体存储器是具备可以储存图像数据或文字数据、程序等信息,在必要时取出的功能的器件。
半导体存储器大体分为可高速写入和读取的 RAM(Random Access Memory)和主要进行读取用的 ROM(Read Only Memory).
RAM(Random Access Memory)
RAM 包括切断电源后数据就会消失的挥发性 DRAM(Dynamic RAM)和 SRAM(Static RAM),还有==可以保存数据的非挥发性 ==FeRAM(Ferroelectric RAM)、MRAM(Magnetic RAM)。
DRAM(Dynamic RAM)
DRAM 的每一个记忆单元(存储单元)由 1 个晶体管和 1 个电容器构成,集成度比较好。因此比特单价也比较低,在需要大容量存储器的系统中被广泛使用。
DRAM 用电荷将信息存储在电容器内,因此长时间放置不用的话,微小的漏电电流会令信息丢失。因此,需要定期将同一信息再次写入。
这个再次写入的动作叫做更新。此外,由于是一直工作的,因此称为动态 RAM。DRAM 中很多具有设为待机状态后自动进行更新操作的功能,这称为自更新动作。
DRAM 的单元结构基本不变,但单元以外的电路(外围电路)会有不同,可分成 SDR、DDR(后面介绍)等产品。
此外,还有用信息包方式读取数据的 RDRAM、接口可以和 SRAM 同等处理的疑似静态 SRAM 等。
SDRAM(Synchronous DRAM:同步性 DRAM)
为了高速执行 DRAM 的突发大量存取,使数据的读写和时钟同步。
- DDR SDRAM(Double Date Rate SDRAM):为了使同步性 DRAM 进一步高速化,在时钟的上升和下降同步读取数据。现在,更高性能的 DDR-H 规格已经成为主流。
- RDRAM(Rambus DRAM):RDRAM 是由美国的 Rambus 公司提出规格方案的具有高速传输数据特征的 DRAM。以往的 DRAM 根据 RAS(Row Address Strobe)、CAS(Column Address Strobe)等控制端子的输入时间来规定动作。
RDRAM 中,没有这些控制端子以及地址输入端子,被称为和时钟同步的要求信息包的数据(命令)传输到存储器内,根据该命令执行读取、写入动作。
该动作叫做协议方式。在使用协议方面,RDRAM 和以往的 DRAM 有很大的不同。现在已经开发出从 RDRAM 发展而来的 XDRDRAM,并得到实际应用。
SRAM(Static RAM)静态随机存储

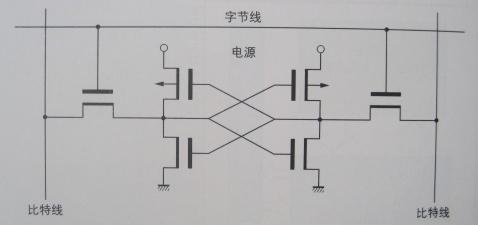

SRAM 在存储器单元中使用正反器(flip-flop)电路,如图所示由 6 个晶体管或 4 个晶体管和 2 个电阻构成,因此和由 1 个晶体管和 1 个电容器构成的 DRAM 相比,在大容量化方面较差,但不必刷新,因此可以用于对抗外部干扰能力也需要非常强的大容量存储器的系统。
SRAM 根据其用途,分为低耗电量且存取时间较慢的产品(低耗电量 SRAM)和要求高速性的产品(高速 SRAM)。
- SRAM 的用途
低耗电量 SRAM 用于手机、便携式信息末端等主要由电池进行驱动的设备中。
SRAM 分为非同步型和同步型,前者用于内存测试器和工业用测量仪器等的缓冲器。同步型起初是作为计算机等的高速缓冲存储器而开发出脉冲突发式产品,后来电脑用的 CPU 开始可以内置 2 次高速缓冲存储器,因此其主要用途也转移到网络相关设备上。
由于因特网的宽带化、LAN 的高速化,通讯设备需要进行大量的数据通讯,因此需要高速、大容量的数据缓冲。此外,还开发出了适合通讯设备的同步型 SRAM。
FeRAM(Ferroelectric(强电介质)RAM)
FeRAM 的结构和 DRAM 相同,但电容部分是用强导电体材料制成的。DRAM 是将电荷储存在电容器内来保存数据的,而 FeRAM 的强导电体材料的残留极性电压为 + 或 - 并保持,然后通过读取其状态来判断 1 还是 0. 残留极性电压在电源切断后也能保持,因此是非挥发性的。
MRAM(Magnetic 磁性体)
RAM)MRAM 在存储器件中适用磁性体。被磁化的元件上面的布线通电时,磁场方向会改变布线的电阻,利用这一原理来保存数据。
ROM(Read Only Memory)
ROM 分为在制造工程中写入数据的掩模 ROM 和成为产品后仍可以写入的 PROM(EPROM、EEPROM、闪存)。
掩模 ROM
掩模 ROM 使用基于用户的数据制作而成的 IC 制造用掩模来写入数据。其比特成本最便宜,适合于大量生产。
掩模 ROM 用于游戏机卡匣式、便携式信息末端内搭载的汉字等字节(汉字 ROM)、电子辞典用等大量生产且不需要覆盖写入数据的用途。
EPROM(Erasable Programmable ROM:可擦除可编程 ROM)
EPROM 的用户使用写入装置来写入数据,照射紫外线能擦除数据。因此,封装上有石英玻璃的小窗。
EPROM 的封装比较贵,累此批量生产时使用将同样的芯片封入塑料封装,只能写入一次(无法消去)的 OTP(One Time PROM)。
EPROM 可以用于产品开发时来调试程序和数据,但闪存实现量产后其使命也已告终。
EEPROM(Electrical EPROM: 可电力擦除可编程 ROM)
EEPROM 是可以电气性擦除数据的 PROM。写入 / 擦除以字节为单位,因此覆盖写入 / 擦除时间较长。而且,电路复杂,且难以大容量化,累此主要为数 K 到数百 K 位的产品。
闪存(Flash Memory)
可以电气性擦除数据,但擦除时以块为单位或芯片为单位。块的大小从数 K 字节到数百 K 字节,因为其可以将大量数据一次性擦除,因此比喻为照相的闪光灯,称为闪存。
NOR 闪存
NOR 型随机存取速度快,主要用于称为固件的程序储存用,被广泛应用于计算机、打印机等信息设备,以及手机、数字电视、游戏机等用途。写入单位和 EEPROM 一样,为字节或字节。
NAND 闪存
NAND 闪存单元容量小,具有较好的集成度。因此,可以简单的进行大容量化,并且比特成本也便宜,所以适合存储卡等的文件存储用途。
写入 / 读取以 512 字节到 4K 字节的页为单位进行。因此和 NOR 闪存相比,写入 / 读取更高速,适合大量数据的保存。
NAND 闪存被广泛应用于作为存储设备的 SD 存储卡、小型闪存(CF)等小型存储卡和 USB 闪存盘等桥梁媒体,以及数码相机、音乐播放器、音频录音机等需要大容量的用途。
MCP(Multi-Chip Package)
MCP 是在 1 个封装内集成了多个存储芯片的产品。手机伴随着其高性能化,需要在小型空间内搭载很多存储器。MCP 因此应运而生。
起初是将低耗电 SRAM 和 NOR 闪存组合起来,后来手机相机的像素超过了百万,并且开始处理音乐数据,因此开始搭载容量更大的 DRAM 和 NAND 闪存。
图中的例子就是将 3 个 NAND 闪存和 SDRAM、疑似 SRAM、NOR 闪存集成到了一个封装内的 MCP。
