案例教程链接：https://www.bilibili.com/video/av77052505

背景

数据

Party Against For Start Aux1
Conservative

  1. (Government) | -120 | 195 | -500 | -380 |

| Labour | -260 | 3 | -500 | -240 | | DUP | -10 | 0 | -500 | -490 | | Other | -60 | 3 | -500 | -440 |

重组联动上方数据便于作图：

Party Aux1 Against For Start Tag1 Tag2
Conservative

  1. (Government) | -380 | -120 | 195 | -500 |   | Conservative |

| Labour | -240 | -260 | 3 | -500 | 3 Voted “For” | Labour | | DUP | -490 | -10 | 0 | -500 | | DUP | | Other | -440 | -60 | 3 | -500 | 3 Voted “For” | Other |

主标题 Ayes right
副标题 N/A
说明 European Union withdrawal bill,

votes
Jan 15th 2019 | | | | 来源 | Source: Hansard | | | | 附注 | N/A | | | | 横轴标题 | N/A | | | | 纵轴标题 | N/A | | |

The Economists January 19th 2019 - The Noes have it.pdf

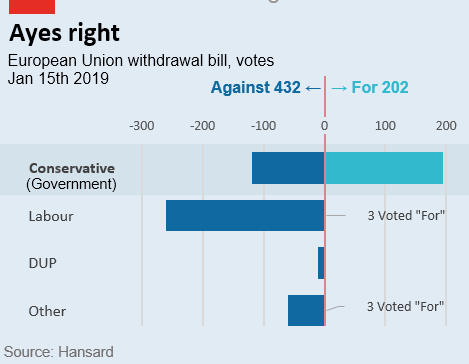

效果

010 非典型飓风条形图.png

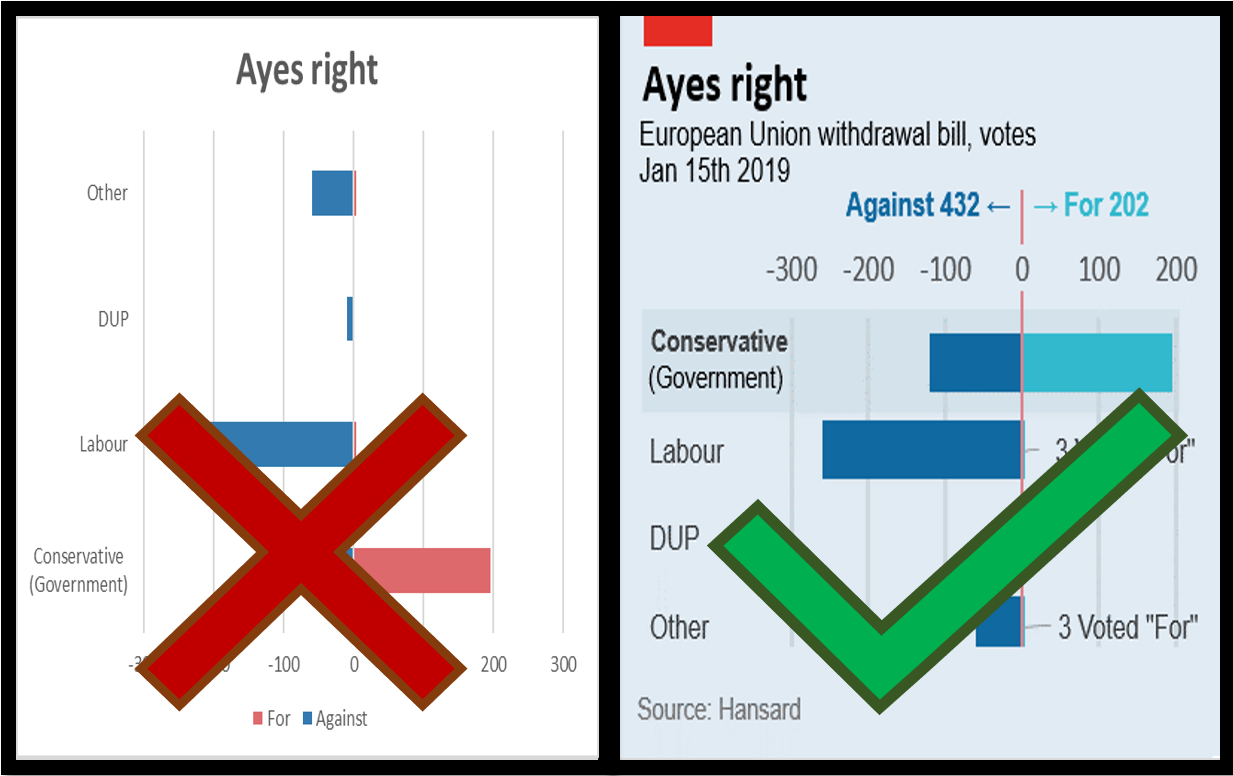

条形图或柱形图的横轴或者纵轴，必然会有一条轴被用作分类名称，另外一条轴上才是数据。
右图有意强调保守党的数据，表示执政党党内分歧巨大，是与正文内容匹配的。
优化清单：

纵轴标签左对齐居于侧方（对比正负值条形图动态分类标签设置没有进行躲避）
纵轴本体向上延长做分类指示
横轴数据位于上方，并带有填充隔断纵轴延长线
利用阴影重点突出执政党数据
少量数据特殊标注
重要的数据放在头部进行强调

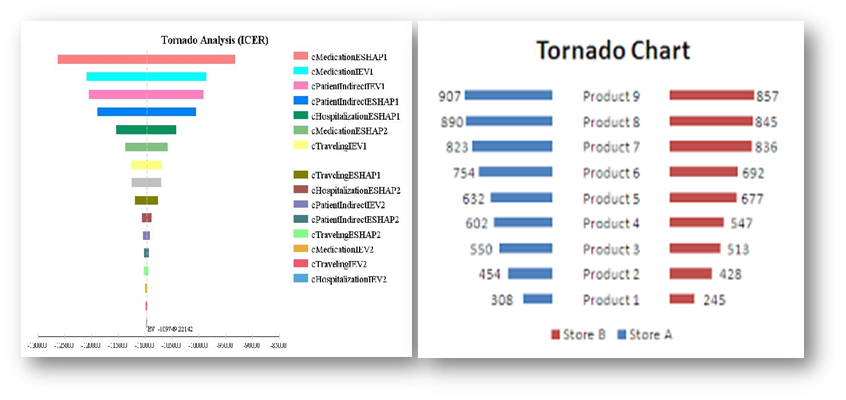

常规的飓风条形图，用于敏感性分析：

制作步骤

方法一：簇状条形图

簇状条形图左右正负值有错位，将系列重叠调整为100%即可对称
参考正负值条形图动态分类标签设置
语雀内容

方法二：堆积条形图

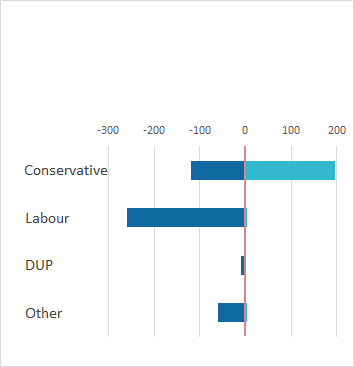

主体

  1. 选中数据源，插入堆积条形图
  2. 切换行/列
  3. 交换Against系列和Aux1系列的位置：选中数据系列-图表设计-选择数据，移动位置
  4. 删除不需要的元素，调整图表大小
  5. 选中纵坐标轴，设置标签位置为“无”，线条为“实线”，宽度为1.5磅，颜色为粉红
  6. 设置纵坐标轴的坐标轴选项，勾选“逆序类别”
  7. 选中Aux系列，添加数据标签，位置为“轴内侧”
  8. 选中Aux系列的数据标签，在标签选项去掉勾选“值”，然后勾选“单元格中的值”，选择Tag2列为分类名称
  9. 设置数据标签为左对齐
  10. 选中Aux系列，设置为“无填充”
  11. 调整各元素字体、字号、数据系列的颜色
  12. 调整横坐标轴范围为-300到200，单位为100（手动调整确保不会自动更改）
  13. 调整绘图区大小
  14. 选中数据系列，设置间隙宽度为50%
  15. 选中For系列，添加数据标签，位置为“轴内侧”
  16. 选中For系列的数据标签，在标签选项去掉勾选“值”，然后勾选“单元格中的值”，选择Tag1列为分类名称
  17. 调整各元素字体、字号，移动For系列的数据标签的位置，出现一条细的连接线
  18. 选中横坐标轴，设置为“纯色填充”，颜色为蓝灰色

  19. 选中网格线，设置为“实线”，灰色，宽度1.5磅

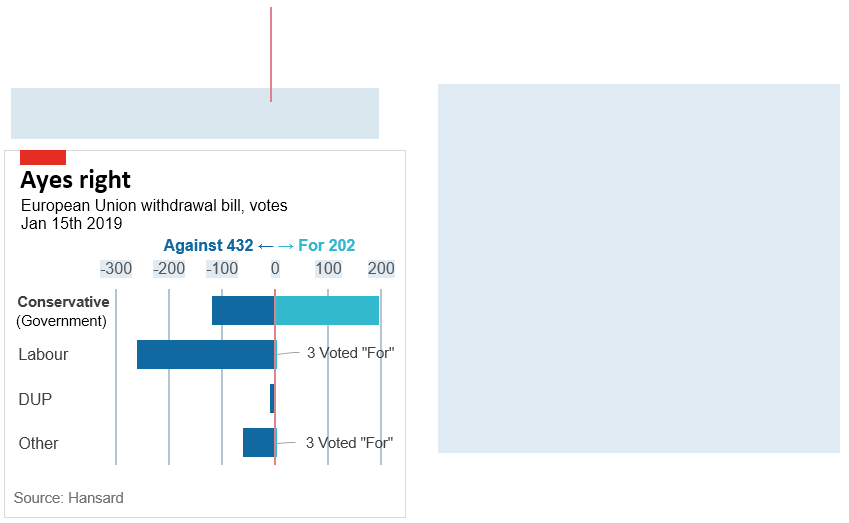

    阴影

  20. 设置图表区为无填充

  21. 插入矩形，填充为蓝灰色作为背景
  22. 插入矩形，填充为深灰色作为阴影
  23. 插入粉红竖直线作为纵坐标轴的延长线

  24. 调整图形层次：最底下是背景层，顶层是绘图层，中间两层，阴影在细红线下面

    完善细节

  25. 添加其他细节元素image.pngimage.png

  26. 加粗Conservative数据标签，再添加一个文本框输入(Government)，放在Conservative下面
  27. 顶部坐标轴和网格线不出头：插入同底色的矩形掩盖

分析

图表类型 条形图（这种图既可以用簇状条形图也可以使用堆积条形图来完成）
适用数据 每类数据有正有负需要进行对比
突出特征 正负横向对比

拆解图表元素


之所以如此拼接，是因为单独制作阴影区域需要。

系列对比

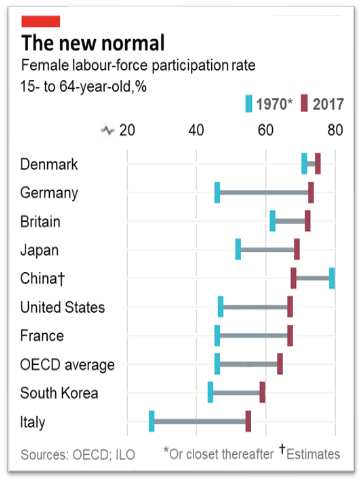

两组系列数据对比，组成结构一致则用堆积图，两者同为正数而且强调的是差值则用杠铃图。但是对于这次的投票数据而言，除了要对比出大小差异还要清楚的知道绝对值多少，那么可以使用柱状条状图，但是柱形图分类在水平轴上，纵向对比对于高度的把握不如水平分布对宽度的把握，因此选择横向的条形图。又因为有多种分类，所以将一侧设计成负值。

第一张图为堆积条形图，第二张图为簇状条形图，第三张图为堆积条形图+散点图 image.png> image.png> image.png
