背景

数据源

| Time | BB subscribers | Gross telerevenue | | —- | —- | —- | | 2016Q2 | 155 | 740 | | 2016Q3 | 180 | 700 | | 2016Q4 | 225 | 650 | | 2017Q1 | 270 | 620 | | 2017Q2 | 300 | 630 | | 2017Q3 | 315 | 640 | | 2017Q4 | 350 | 600 | | 2018Q1 | 410 | 610 | | 2018Q2 | 455 | 590 | | 2018Q3 | 480 | 590 |

The Economists January 26th 2019 - India’s new Jiography.pdf

主标题 Bigger data, shrunken sales
副标题 N/A
说明 India
来源 Source: Telecom Regulatory

Authority of India | | | | 附注 | N/A | | | | 主横轴标题 | N/A | | | | 次横轴标题 | N/A | | | | 主纵轴标题 | Gross telecom
revenues, rupees bn | | | | 次纵轴标题 | Broadband
subscribers, m | | |

效果

011 双坐标轴折线柱状组合图.png

左图为常规的多系列簇状柱形图，因为两轴数据差距不大，所以看上去比较协调，效果尚可，但是无法为其中一系列单独调整坐标轴范围。一般情况下，只有同类数据才绘制于同轴，如果两个变量衡量的是两种不同的内容，则需要添加新的纵坐标轴。

右图以组合图的形式呈现两系列数据，同时包含两条纵坐标轴。由于是双轴，需要说明每条轴代表的是什么。

优化清单

线段柱状图组合图
（三种基本组合图类型之一，非常常见）
添加风格标记红色小方块
添加主标题
添加图表说明
添加数据轴名称
（主次轴同时存在的情况最好进行特别说明）
添加数据源标签
添加图表号码
（对于一片文章或者报告来说图表是需要编号的）
横轴水平方向开放
左边数轴上的数据左对齐，右边的右对齐
颜色和系列颜色匹配（也和轴标题匹配）

制作步骤

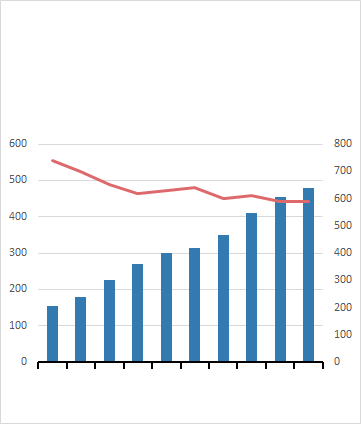

  1. 插入组合图：簇状柱形图-次坐标轴上的折线图
  2. 删除不需要的元素，调整图表区和绘图区大小
  3. 选中横坐标轴，设置标签位置为“无”，主刻度线类型为“外部”，线条颜色为黑色，宽度为1.5磅
  4. 加大刻度线上的字号，随着字号的增大，刻度线逐渐往外凸出
  5. 更改图标类型-勾选BB subscribers的“次坐标轴”，取消勾选Gross telerevenue的“次坐标轴”
  6. 设置左边的坐标轴
    1. 范围为0到800，单位为200
    2. 标签位置为“无”
    3. 线条为“无线条”


  1. 设置右边的坐标轴
    1. 范围为0到600，单位为150
    2. 标签位置为“无”
    3. 线条为“无线条”
  2. 设置网格线为“实线”，颜色为蓝灰色，宽度为2磅
  3. 设置主轴上的数据系列格式，线条为“实线”，颜色为特定的红色，宽度为2.75磅
  4. 设置次轴上的数据系列格式，间隙宽度为“62%”，颜色为特定的蓝色
  5. 将图表区填充为特定的蓝灰
  6. 用文本框模拟坐标轴文字元素
    1. image.png
    2. image.pngimage.pngimage.pngimage.png
  7. 添加标题、信息源
  8. 添加其他元素：图标序号image.png、小红块image.png


分析

图表类型 折线柱状图（双纵轴）
适用数据 两个不同类型的统计数据位于一张图表（注意和多系列进行区分）
突出特征 坐标轴颜色配合匹配
