第四章：存储器

4.1 概述

存储器的分类

按照存储介质分类

存储介质是指能寄存“0”，“1”两种代码并且能够却别两种状态的物质或者元件。

• 半导体存储器
  • 常见有：TTL（速度高），MOS（集成度高）
  • MOS半导体存储由于制造更简单，价格更便宜，功耗更小，所以被广泛应用
  • 优点：体积小，功耗低，存取时间短
  • 缺点：电源消失的时候，所存储的信息也容易丢失
• 磁表面存储器
  • 根据磁体的形状可以分为：磁盘，磁带，磁鼓
  • 特点：信息不易丢失
• 磁芯片存储器
  • 优点：信息不易丢失
  • 缺点：体积大，工艺复杂，功耗大

• 光盘存储器

  • 优点：信息不易丢失，记录密度高，耐用性好，可靠性高

    按照存取方式分类

• 存取时间和物理地址无关（随机访问）

  • 随机存储器（RAM）：在程序的执行过程中，可以读可以写
  • 只读存储器（ROM）：在程序的执行过程中，只可以读
• 存取时间和物理地址有关（串行访问）
  • 顺序存取存储器：磁带
  • 直接存取存储器：磁盘

    只读存储器并不是不能完全不能写入，只有部分只读存储器是纯读取的，大部分的只读存储器在程序没有执行的过程中可以写入，这一点在后面也会讲到原因。 和物理地址无关是随机访问存储器，有关则是按照存储器的物理地址的顺序进行访问，其中直接存取存储器实际上结合了随机访问和串行访问，具体原因无需了解，知道即可。

按照在计算机中的作用进行分类

所谓主存，就是需要和CPU直接交换信息的存储器，辅存则是不用直接交换的，一般用于存放当前暂时不用的程序和数据。
两者相比：

由于CPU的速度又远大于主存的速度，所以在CPU和主存之间又设立了一个缓存，起到缓冲的作用。

存储器的层次结构

存储器的三个重要特性

• 速度
• 容量
• 位价

  下图从上到下： 速度越来越慢 容量越来越大 位价越来越低

三层结构

存储系统的层次结构主要体现在：缓存-主存和主存-辅存这两个存储层次上。

CPU和缓存，主存都可以直接交换信息，缓存能和主存CPU直接交换信息，主存则可以和其他三个交换信息。
缓存-主存层次主要解决CPU和主存速度不匹配的问题。主存会把CPU近期最需要调用的信息存入缓存当中，这样可以提高访存速度。
主存-辅存层次主要解决存储系统容量的问题。辅存当中会存放大量暂时用不到的数据，等到需要用到的时候，通过硬件和操作系统统一调入主存当中，供CPU进行访问。

在主存-辅存这一个层次的发展当中，又逐渐形成了虚拟存储系统，这个系统当中，编程对应的地址范围和虚拟存储器的地址空间相对应。
这个对应就体现在：例如指令地址码有24位，那么虚拟存储器存储单元个数可以达到224 = 16M个。
但是实际上主存的存储单元个数远远小于16M，虚拟存储器之所以能达到这么大容量，是因为借用了外存（辅存）的存储空间，把当前不需要访问的数据存放在外存（辅存）。

参见：https://blog.csdn.net/weixin_40491661/article/details/121269407

在虚拟存储系统中，存储地址被称为：虚地址或者逻辑地址。在实际主存当中，实际地址被称为：物理地址或者实地址。由于虚拟存储系统实际上是借用了外存，所以当虚地址的内容在主存当中的时候，就直接调用，如果不在主存当中，则先把该内容传递到主存再调用。

4.2 主存储器

概述

主存的基本组成

首先看一下主存的基本组成：

这里可以回顾一下第一章的内容。

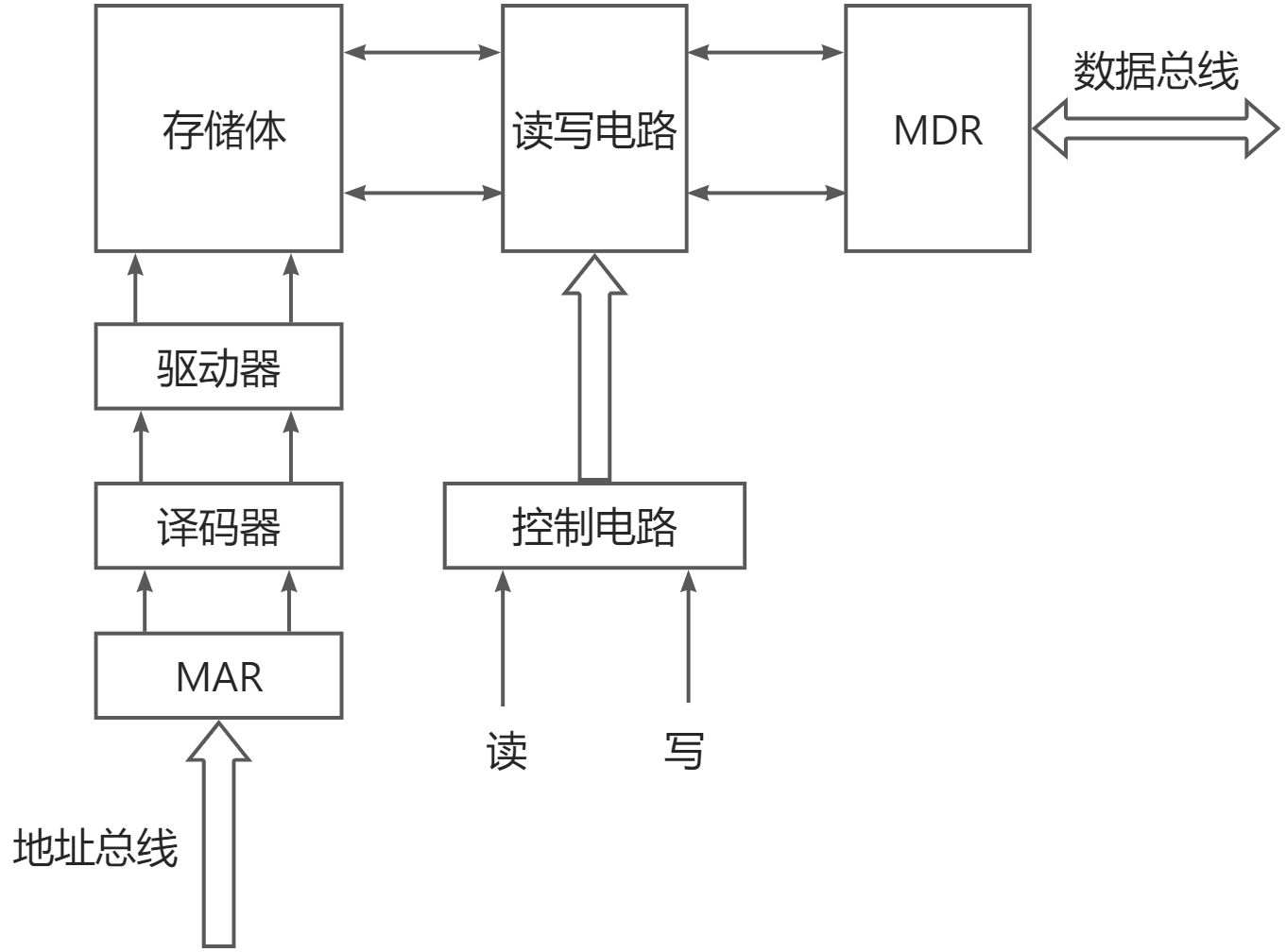

相比第一章，增添的驱动器和译码器的作用是用于解析MAR中的地址，从而访问到某个存储单元。存储体和MDR之间也需要通过读写电路进行交互。

主存与CPU的关系

上图中，主存包含的实际是：存储体 + 驱动器 + 译码器 + 读写电路。MAR和MDR则包含在CPU当中。

主存存储单元的分配

首先区分一下概念：位，字节，字
位、字节、字_百度百科
位：计算机当中最小的存储单位。一位表示一位二进制数。
字节：一字节通常等于8位字节
字：也叫机器字，大致可以理解为表示一个基本字符，这个字符一般是**8n位**，具体多少位需要看计算机的位数，比如计算机是32位（字长）的，那么就包含了四个字节。

计算机可以通过字来寻址，也可以通过字节来寻址。所谓寻址就是找寻在主存当中真实的物理地址，在寻址之前首先了解一下计算机如何编址。
编址：存储器是由一个个存储单元构成的，为了对存储器进行有效的管理，就需要对各个存储单元编上号，即给每个单元赋予一个地址码，这叫编址。经编址后，存储器在逻辑上便形成一个线性地址空间。
寻址：存取数据时，必须先给出地址码，再由硬件电路译码找到数据所在地址，这叫寻址。

参见：https://baike.baidu.com/item/%E7%BC%96%E5%9D%80/4781443 通常情况下，没有特殊说明都是按照字节编址。

寻址里面的地址又分为两类：

• 存放一个机器字的存储单元，通常称为字存储单元，相应的单元地址叫字地址。
• 存放一个字节的存储单元，称为字节存储单元，相应的地址称为字节地址。
• 如果计算机中可编程的最小单位是字存储单元，则该计算机称为按字寻址的计算机。
• 如果计算机中可编程的最小单位是字节，则该计算机称为按字节寻址的计算机。

  参见：https://blog.csdn.net/qq_43627631/article/details/106456371

以按照字节编址（一个地址需要8位二进制表示）为前提，假设地址线有24根：
那么24根地址线代表可以表示224 = 16M个地址。
如果按照字节寻址，一个字节正好对应8位二进制，则字节的寻址范围就是 16M。
如果字长是16位，按照字寻址，1字 = 2字节 ，那么字的寻址范围就是 16/2 = 8M
如果字长是32位，按照字寻址，1字 = 4字节，那么字的寻址范围就是 16/4 = 4M

1字 = 2字节说明一个字里面有两个可以独立寻址的字节。 字节寻址可以理解为一个人收作业，字长为16的字寻址可以理解为两个人收作业，收作业的范围就可以减半。

主存的技术指标

• 存储容量
  • 表示主存能存放的二进制代码的总位数
  • 存储容量 = 存储单元个数 * 存储字长（如果用字节数表示就再除以8）
• 存储速度
  • 取决于存取周期和存取时间
  • 存取时间：存储器的访问时间，指：启动一次存储器操作到完成的全部时间
    • 读出时间：从存储器接受到有效地址开始，到产生有效输出的全部时间
    • 写入时间：从存储器接受到有效地址开始，到数据写入被选中单元为止的全部时间
  • 存取周期：存储器连续两次独立的存储器操作所需要最小的时间间隔
    • 一般 存取周期 > 存取时间

• 存储器带宽：单位时间内存储器存取的信息量

  • 带宽 = 每个存取周期访问的位数/字节数/字数 / 存取周期

    半导体存储芯片简介

    半导体存储芯片的基本结构



• 地址线：单向输入，用于输入地址信号，假设有n根

• 数据线：双向输入输出，用于输入输出数据信号，假设有m根
• 片选线：用于选择存储芯片，也就说说当片选线信号有效的时候，该芯片被激活工作
• 读写控制线：控制芯片的是读操作还是写操作
  • 如果是一根读写线，那么用高低电平区分操作是读操作还是写操作
  • 如果是两根读写线，那么一根用于读，一根用于写
• 芯片(存储)容量：容量 = 2n m（容量 = 地址数量 一次操作的数据位数）

例如：地址线10根，数据线4根，那么芯片容量为 1k * 4位

存储芯片片选线的作用

背景如下：
芯片的容量16K * 1位，现在组成64K * 8位的存储体：
芯片一次性只能输出一位，而存储体要求一次操作输出8位，所以需要八个芯片一同做输出。
满足了一次性操作的数据位数之后，再满足地址个数，所以需要64/16 = 4组芯片，每组有8个芯片。
存储体的组成如下图所示：

一次操作，片选线同时控制8片芯片同时工作做输入输出。

半导体存储芯片的译码驱动方式

驱动方式有两种：

• 线选法
• 重合法

  线选法


  线选法就是用一根字选择线（字线）直接选中一个存储单元的各位。

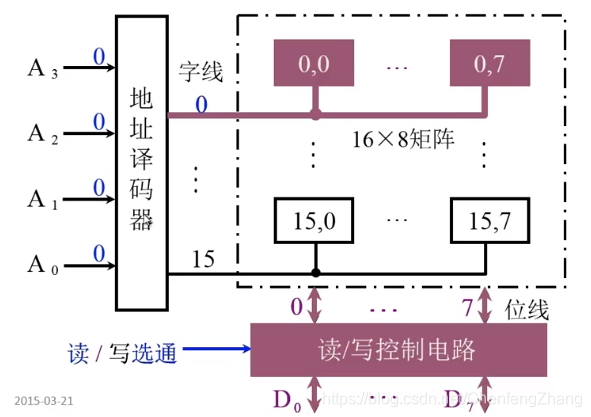

  例如上图中，当四根地址线都是0的时候，表示选中第(0000)2 = (0)10根字线上的8个。
  存储器的大小就是 16 * 8位
  很明显，如果地址线很多，这种方式就不适合做译码驱动。

  这里： 矩阵行数 = 2地址线根数 矩阵列数 = 读写线/位线 根数

重合法

重合法就是使用两跟字线交叉点决定选中的存储单元的位。

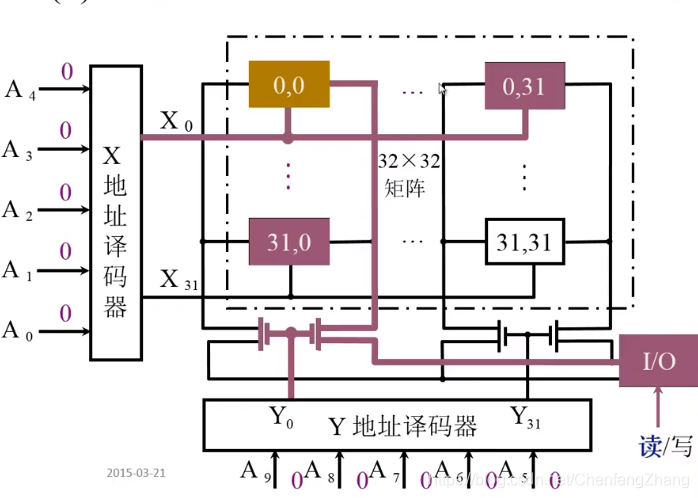

例如上图中，所有地执线均为0，那么就选中第0行的第0列。
这里存储器的大小就是1K * 1位

这里读写线只有一位，如果需要构成一个1K * 1字节的存储器， 。

随机存取存储器 SRAM

静态RAM的基本单元电路

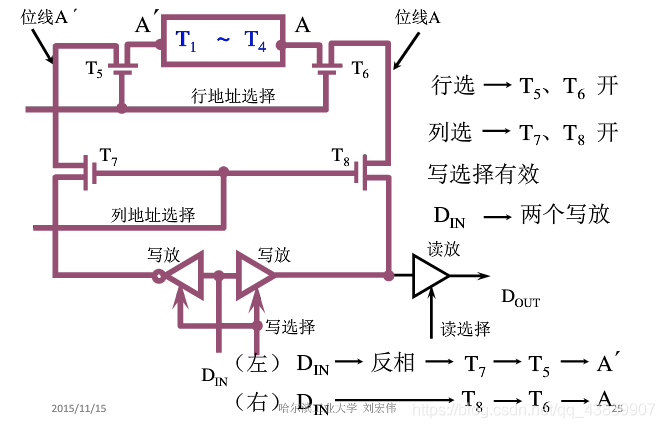

在存储器中，用于寄存0和1的电路成为存储器的基本单元电路，以下这张图就是一个基本单元电路。

• Tn：MOS管
• T1 - T4：由MOS管组成的触发器基本电路，也是实际二进制信息存储的地方
• T5、T6：由行地址选择信号控制，相当于一个开关
• T1 - T6：基本单元电路
• T7、T8：由行地址选择信号控制，不在基本单元电路内，由多个基本单元电路共享

静态RAM通过触发器原理来存储信息（触发器保持有电状态记录为1 ，反之为0）。信息读出之后，会仍然保持原状态，但是电源一旦掉电，原存信息就会丢失。
如果触发器的信号是1，那么在A点为高电平，A’为低电平
读操作：

如果想要读取触发器的信息，就需要使得行信号和列信号以及读选择信号均有效，使得电路导通，通过读出放大器放大信号，即可获得触发器的信息。

写操作：

在做写入的时候，写选择线信号有效，加入DIN写入的是1，那么经过两个写放大器，使两端的输出为相反的电平（0和1，左边为0，右边为1），同时行信号和列信号均有效，那么**A'**为低电平，**A**为高电平，这样就代表写入了1信息。

静态RAM 的读/写时序

这个不重要，浅看一下链接即可：
SRAM DRAM时序分析_德林恩宝的博客-CSDN博客_sram时序

动态存取存储器 DRAM

动态RAM的基本单元电路

动态RAM的基本单元电路有两种：

• 三管式（左图）
• 单管式（右图）

两者的共同特点就是都依赖于电容（C）存放信息，当电容有足够多的电荷的时候就表示存储信息1，反之存储0。由于电容上的电荷维持时间很短，一般维持1-2ms，所以需要每2ms恢复一次电容状态，这个过程叫做刷新，相比静态RAM，有集成度高，功耗低的特点。

针对三管式：

• 读操作

1. T4会先进行预充电，使得T4导通
2. 读数据线信号有效，使得T2导通
3. 判断电容的Cg信息
   1. 如果为1，则T1导通，一路导通接地，读数据线的电平就降为低电平，读出的实际信号为**0**
   2. 如果为0，则T1不导通，读数据线的电平不变，为T4的高电平，读出的实际信号为**1**

• 写操作

1. 写信号有效，使得T3导通
2. 写数据线如果写入1，则表示高电平，于是给电容充电，电容存储的实际信号为**1**
3. 写数据线如果写入0，则表示低电平，于是给电容放电，电容存储的实际信号为**0**

总结就是：

• 读出的信息与原存信息相反
• 写入的信息和输入的信息相同

针对单管式：

• 读操作

1. 字线上位高电平，T导通
2. 判断电容的Cs信息
   1. 如果为1，数据线上有电流，读出的实际信号为**1**
   2. 如果为0，数据线上无电流，读出的实际信号为**0**

• 写操作

1. 字线上位高电平，T导通
2. 写入1，对Cs充电，实际存储的信号为1，反之为0

   相比三管，单管的优势就是集成度更高。

三管动态RAM芯片

以写操作为例，解释一下三管动态RAM的运作。

跟前面一样，没啥好讲的，看看图吧。

单管动态RAM

这里的图比较特殊。

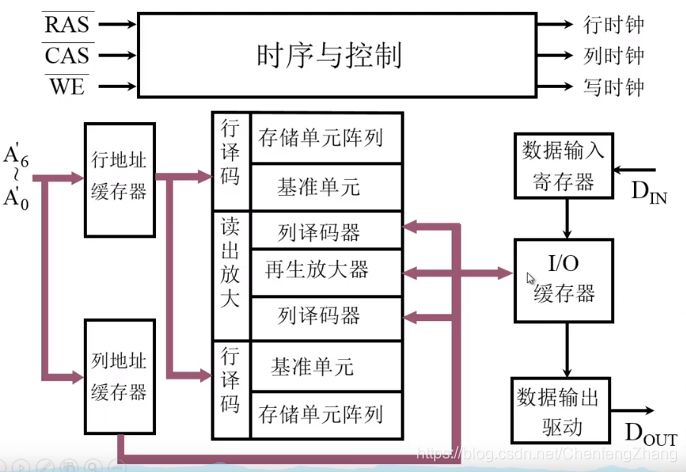

首先是输入和输出数据线，这里看似有两根（DIN和DOUT），实际上是一根，所以一次操作传输的位数是1位。其次可以看到这里的行译码被分成了两块，阵列的大小都是**64*128**（原图没有给出，这里补充一下），实际上两个合在一起就是一个128 * 128的矩阵，也就是27 * 27，说明至少需要14根地址线，而图上只有A0-A6七根地址线，原因是这里采用了分时复用的方法，行列分时复用这七根地址线。

不难看出这里就是一个16K * 1位大小的存储芯片。

16K = 27 * 27

参照

以上两个小结的图片均源自：
计算机组成原理笔记——随机存取存储器_Time like water的博客-CSDN博客
计算机组成原理动态RAMChenfengZhang的博客-CSDN博客动态ram基本电路

动态RAM的刷新

1. 动态RAM的刷新一般2ms一次
2. 刷新的方式是针对存储矩阵逐行刷新
3. 每一行的刷新时间 = 存取周期

动态刷新三种方式：

• 集中刷新
• 分散刷新
• 异步刷新

下面都假设：存储矩阵为128 * 128。也就是有128行需要刷新，存取周期为0.5μs

集中刷新

所谓集中刷新，就是在2ms这个刷新间隔里面，集中一个时间把128行全部刷新一遍。如下图所示，那么刷新总时间为128 0.5 = 64 μs。
每一行距离下次刷新的时间仍然是*2ms。

在刷新期间，存储单元不能做读写操作，这段时间被称为“死时间”或者“死区”。
死时间率 = 死区占有时间 / 总刷新时间。
所以这样的弊端很明显：死时间很长，这段时间内无法做读写。

分散刷新

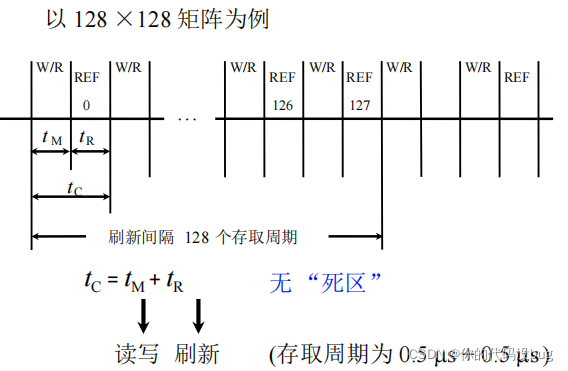

分散刷新就是每有一行做完读/写之后就立马紧随其后做一次刷新。
每一行距离下次刷新的时间就是 128 0.5 =* 64 μs。

这样做的好处是没有死时间，但是这样存取周期变相延长了一倍，会使得整个系统的速度降低。

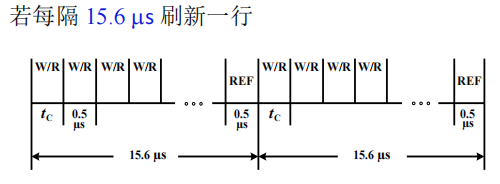

异步刷新

异步刷新就是集中刷新和分散刷新的结合，简单的来说就是将2ms的刷新时间进行均分，如果是128行，那么就每2000 / 128 = 15.6 μs刷新一行。
每一行距离下次刷新的时间仍然是2ms。

这样就既没有死时间，同时还提高了工作效率。

动态RAM和静态RAM的对比

一般情况下，动态RAM的应用比静态RAM广。

参见

本小节参见：
动态RAM刷新及动态RAM和静态RAM的比较你的代码没bug的博客-CSDN博客动态ram

只读存储器

掩模ROM

掩模ROM是一种纯只可读的存储器，也就是说无论程序是否在执行过程中，都只能读不能写，大致结构如下：

可以看到这种ROM采用的是重合的方式进行译码驱动，判断信息的方式就是判断在两根交叉的地址线上是否存在MOS管，如果存在，则表示**0**，如果不存在，表示**1**。

为什么存在是0，是因为MOS管旁边会接地，存在MOS管导通之后，电平接地为变为0。

但是在最后输出的时候，通过读放大器，信号会反向输出，所以输出的结果1还是1,0还是0。
所以这种ROM一单制作完成，做不了有任何的修改。

PROM

PROM是一种只可以实现一次性编程的只读存储器，由一个双极型电路和熔丝构成：

判断信息的方式是熔丝是否断裂，如果没有断裂，则表示为1，如果断裂了，则为0。
如果想要对信息进行修改，就加一个电流，让熔丝烧断即可。

EPROM

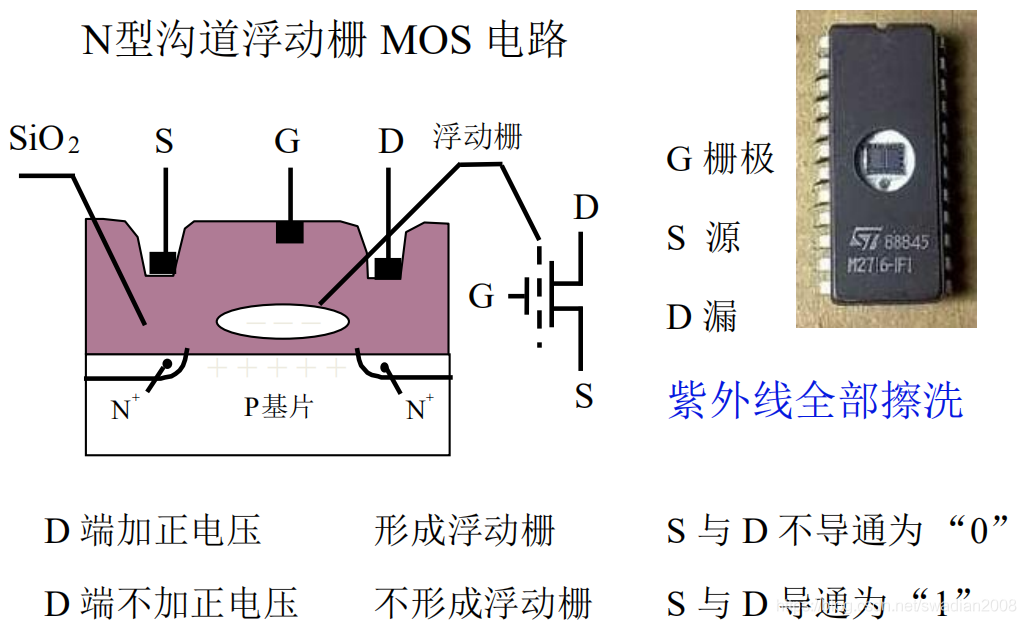

EPROM是一种可擦除，可编程的只读存储器，结构如下：

G、D、S组成的是一个n型的MOS管，其中通过浮动栅可以控制MOS管的导通与否。

那么如果想要修改信息，就可以通过照射紫外线的方式，使得浮动栅消失（这个过程叫擦除），或者撤销紫外线，使得浮动栅呈现。
但是这样的修改是针对整体的，不能做到局部修改。

EEPROM

EEPROM是指带电可擦可编程只读存储器。是一种掉电后数据不丢失的存储芯片。
EEPROM 可以在电脑上或专用设备上擦除已有信息，重新编程。一般用在即插即用。
EEPROM的特点：

• 电可擦写
• 局部擦写
• 全部擦写

  Flash Memory (闪速型存储器)

  快闪存储器，是一种电子式可清除程序化只读存储器，允许在操作中被多次擦或写的存储器。这种科技主要用于一般性数据存储，以及在计算机与其他数字产品间交换传输数据，如储存卡与U盘。
  闪存是一种非易失性存储器，即断电数据也不会丢失。因为闪存不像RAM（随机存取存储器）一样以字节为单位改写数据，因此不能取代RAM。
  Flash Memory既有EPROM的价格便宜、集成度高的优点，又有EEPROM电可擦除重写的特性。

  参照

  计算机组成原理6-主存储器—只读存储器（ROM）swadian2008的博客-CSDN博客计算机组成原理rom

  存储器和CPU的连接

  存储容量的扩展

  为什么需要拓展？
  因为单片存储芯片的容量有限，需要将若干的存储芯片连接在一起才能组成足够容量的存储器。
  扩展方式通常有以下三种：

1. 位扩展

位扩展是指增加存储字长（扩展存储字长的位数），比如使用两片1K*4位的存储芯片组成一个1K*8位的存储器。
具体的链接方式如下：

其中：

• A：表示地址信号线
• D：表示数据线
• CS：片选信号线
• WE：读写线
• 2214：1K*4位的存储芯片

扩展了字长，说明需要一次性读写**8位**，而一个2114芯片只能一次性读写**4位**，所以需要把**8根**数据线，平均分给两个芯片，一片分到D4-D7四个高位数据线，另一片分到D0-D3四个低位数据线。
同时CS线需要同时连接两个芯片，当CS有效的时候，就可以同时选中两个芯片进行读写。
地址信号线正好10根，对应1K，两个芯片共享即可。
WE正常全员共享即可。

1. 字扩展

字扩展是指增加存储器字的数量，比如使用两片1K*8位的存储芯片组成一个2K*8位的存储器。
具体的链接方式如下：

由于一次性读取的位数是8位，而芯片的位数也是8位，所以不需要同时读取两个芯片，只需要将数据分别存储在两个存储芯片当中即可。
一个存储芯片只需要10根地址线即可，那么剩下的1根A10就作为片选线CS。
上图中：
当片A10为0的时候，CS0有效，CS1无效，此时第一个芯片被选中读写。
当片A10为1的时候，CS1有效，CS0无效，此时第二个芯片被选中读写。
所以字扩展的关键就是：片选信号的形成。

首先CS在低电平（0）有效。 其次第二个芯片与A10的连接线路上有一个非门（就是红框的1），所以信号会取反。

这样就保证了两个芯片的组合且互不干扰。

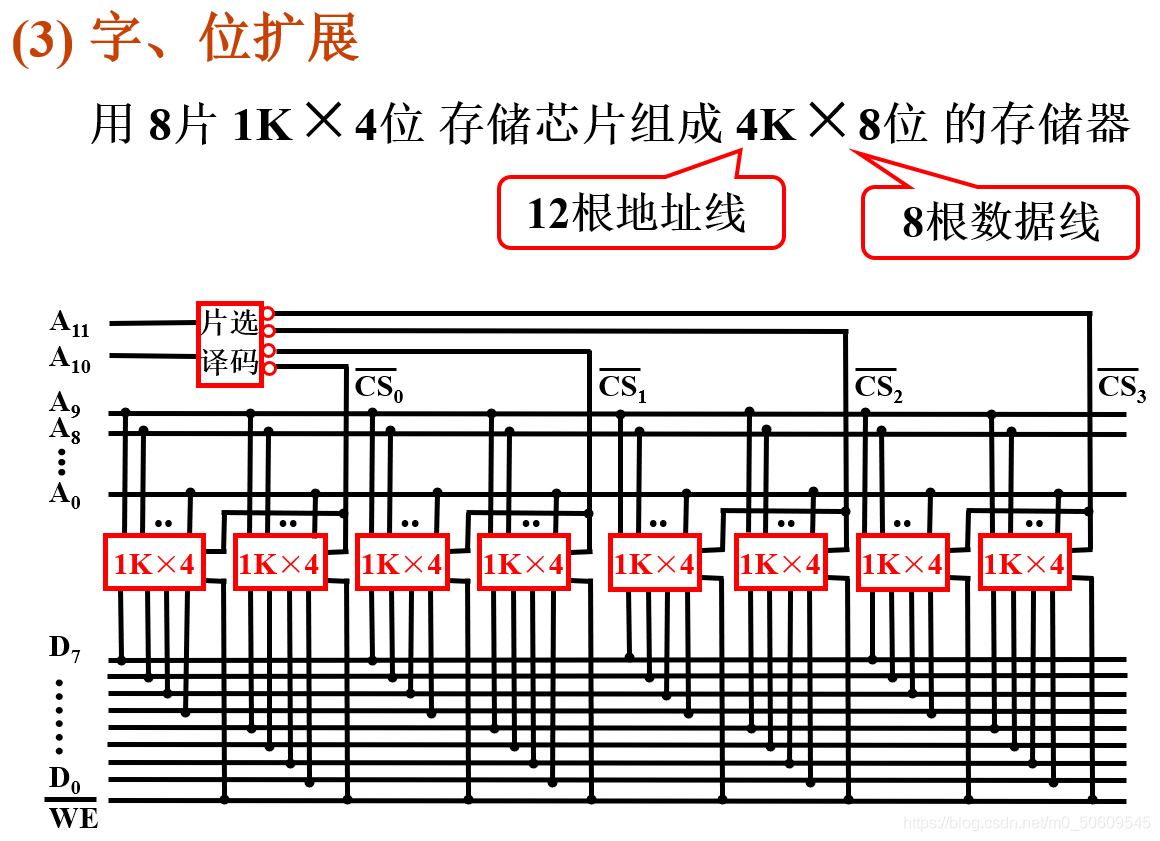

1. 字-位扩展

字-位扩展就很明显，在增长存储字长的同时还增加存储字的数量：

4K * 8位存储器就说明了：

• 一次性需要读写2片芯片
• 需要4组芯片才能满足存储字的数量

注意：先做位扩展，再做字扩展。
普通片选线CS只能有0和1两种信号，所以这里把多于的**2根**地址线经过片选译码器得到了四种信号，正好对应了四组芯片。

存储器和CPU的连接

1. 地址线的连接
   1. 通常CPU的地址线比存储器的数据线要多
   2. CPU地址线的低位和存储器的地址线相连
   3. CPU地址线的高位在扩充时候作用，或者做其他作用，比如用做片选信号线
2. 数据线的连接
   1. 对于存储器的扩位连接CPU和存储器
3. 读写命令线的连接
   1. 高电平为读，低电平为写
   2. 如果CPU的读写线是分类的，那么读/写命令线应该和存储芯片内相应的控制端相连
4. 片选线的连线
   1. 片选信号和MREQ有关，当MREQ为低电平的时候，片选信号有效，CPU要求访存；当MREQ为高电平的时候，I/O有效，CPU要求输入输出。
   2. 如果CPU的地址线多于存储器的地址线，那么一般高位的地址线作为片选信号线，和访存控制信号共同控制片选信号。
5. 合理选择存储芯片
   1. ROM：主要用于存放系统程序
   2. RAM：主要用于存放用户程序
   3. 芯片数量尽量少
   4. 优先采取位扩展

      例题

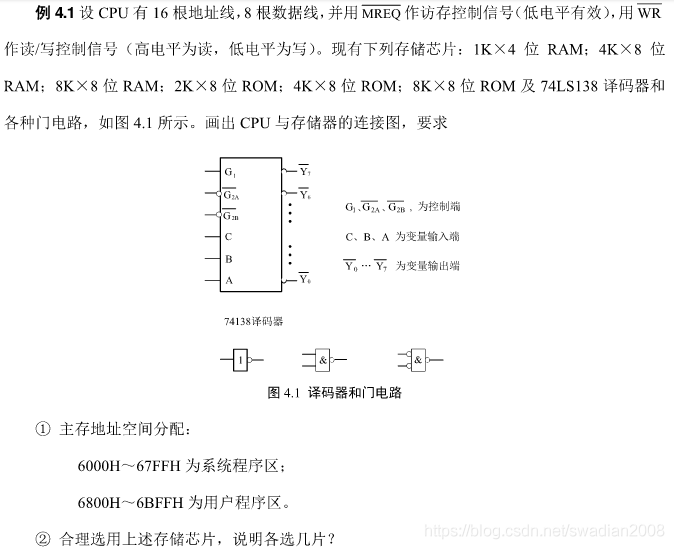

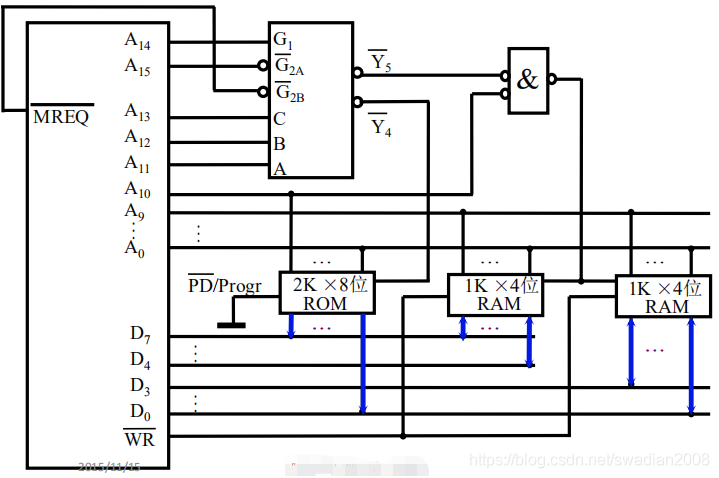

      首先解释一下图中的几个器件和概念的作用：

• 74138译码器：也叫38译码器，指的是：3输入，8输出，也就是通过3根线的电平表示8种信号。
  • 三个控制端是用于控制译码器是否正常输出
  • **G****1**为高电平，**G****2A**与**G****2B**为低电平的时候译码器正常输出
  • A，B，C就是输入的三个端口，Y即为输出端口，例如A,B,C = 0,0,0的时候，Y0输出有效，A,B,C = 0,0,1的时候，Y1输出有效（Y低电平有效）
• 三个门电路分别是：非门，与非门，非与非门，作用自己查一下，很简单。
• 6000H：其中H表示前面的数字为16进制，6000表示

接下来就是步骤解析：

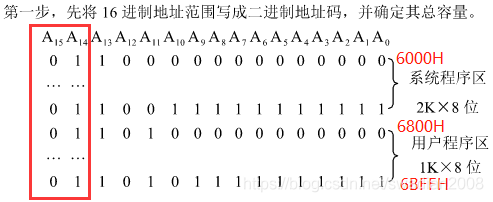

第一步：确定各个存储器的容量

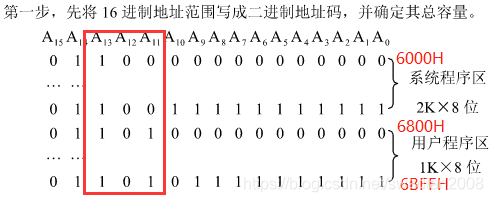

首先所有十六进制数转为二进制，首尾相减再加一即可得出存储地址的范围。

例如这里的：(67FF - 6000 + 1)16 = (2K)2 8位是因为通常按照字节编址，一字节等于8位。 所以系统程序区就是2K * 8位。

第二步：选择存储芯片
选择原则就是上一小节的第五点。
以系统程序区为例，就是选择**1**片**2K*8位**的**ROM存储芯片**。
用户程序区就是选择**2**片**1K*4位**的**RAM存储芯片**。
第三步：分配CPU的地址线
先看完整图：

分配存储器的地址线和数据线：

• ROM：2K * 8位，一片，所以需要11根地址线，对应A0-A10，8根数据线，对应D0-D7
• RAM： 1K * 4位，两片，需要10根地址线，对应A0-A9，4根数据线，分别对应D0-D3，D4-D7

第四步：片选信号线的形成
首先连接译码器三个控制端，从地址线的高位开始选择。

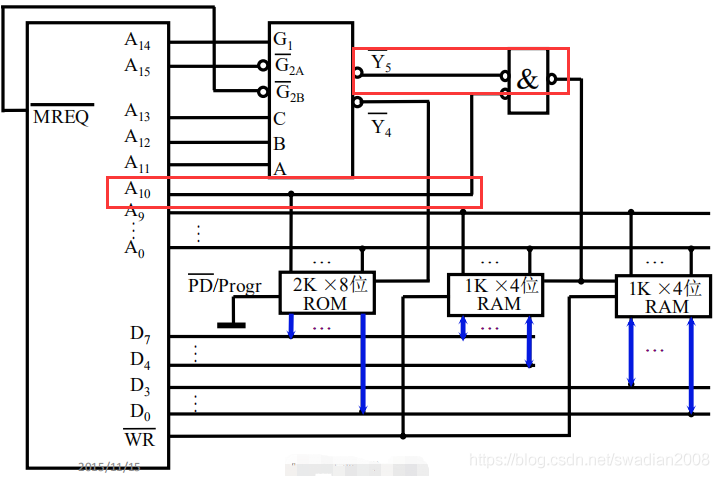

由于A15和A14分别恒为0和1，正好对应的是G2的低电平，和G1的高电平，G2需要两根线，而MREQ低电平有效，所以可以接入G2。
接着接入三个输出端，往下就是A13-A11对应ABC，观察此处的取值：

系统程序区域，A13-A11就是100，也就是Y4有效，选中1片ROM；
用户程序区域，A13-A11就是101，也就是Y5有效，选中2片RAM；
所以Y4连接ROM，Y5连接RAM。
但如果Y5直接连接RAM是有问题的，因为当A13-A11取101的部分，也包含了用户程序区后面的区域，
比如地址6C00，对应二进制就是0 1 1 0 |1 1 0 0 | 0 0 0 0 | 0 0 0 0，很明显，这个区域不属于用于程序区域，也就是当A10为低电平（0）的时候，才属于用户程序区，所以这里需用通过**Y****5**和**A****10**一同控制RAM的片选信号。

那么当Y5和A10都是0的时候，怎么选择门电路使得最后输出的信号也是低电平0呢？这里三个门电路依次使用以下就知道是非与非门，相当于**或门**。
最后再补充一些细节：

• 所有芯片直接接入WR
• ROM只读不写，所以ROM需要接地，也就是连接PD/Progr

  为什么接地？因为读信号是高电平1，写信号是低电平0，接地所有信号都为0，也就不能读了。

参见

本小节图片参见：
计算机组成原理——存储器容量扩展（字扩展、位扩展、字位扩展）Selcouther的博客-CSDN博客字扩展
计算机组成原理7-主存储器—存储器与CPU的连接_swadian2008的博客-CSDN博客

例题拓展

两道题网上找不到，就等PPT下来了再写，直接看书上P95-P99

某机CPU可寻址的最大存储空间为64KB,存储器按字节编址,CPU的数据总线宽度为8位。目前系统中使用的存储器容量为8KB,其中:4KB为ROM,拟采用2K*8的ROM芯片,其地址范围为0000H-0FFFH,4KB为RAM,拟采用4K*2的RAM芯片,其地址范围为4000H-4FFFH,
(1)需RAM和ROM芯片各多少片?
(2)写出各芯片的地址范围?
(3)画出各芯片的选择信号图

题目答案：

提高访存速度的措施

单体多字系统

由于程序和数据在存储体内的地址是连续存放的，因此CPU访存取出的信息也是连续的，所以如果在一个存取周期内，从同一个地址当中取出4条指令，再逐条发送到CPU当中执行，就可以达成1/4个周期里面，主存向CPU发送一条指令，这样就增大了存储器的带宽。

上图所示的是一个**单体四字结构**的存储器，每字W位。按地址在一个存取周期内可读出**4*W**位的指令或数据，使主存带宽提高到4倍。
采用这种办法的前提是：指令和数据在主存内必须是连续存放的，一旦遇到转移指令，或者操作数不能连续存放，这种方法的效果就不明显。

多体并行系统

多体并行系统就是采用多体模块组成的存储器。每个模块有相同的容量和存取速度，各模块各自都有独立的地址寄存器、地址译码器、驱动电路和读写电路，它们能并行工作，又能交叉工作。
高位交叉编址

所谓并行，就是同时访问N个模块，同时启动， 同时读出。
高位交叉编址中，一个存储体存满后，再存入下一个存储体。显然，高位地址可表示体号（n号存储体）。
按这种编址方式，只要合理调动，便可提高存储器的带宽。

例如，当第一个体用以执行程序时，另一个体可用来与外部设备进行直接存储器访问，实现两个体并行工作。

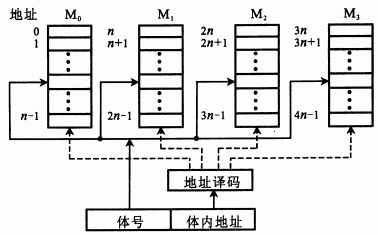

低位交叉编址

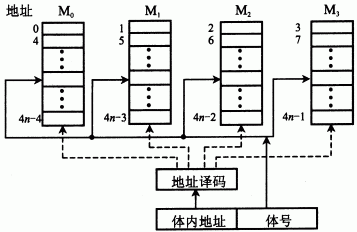

在按低位交叉编址的多体模块结构示意中，程序连续存放在相邻体中，显然低位地址用来表示体号，高位地址为体内地址。
多体模块结构的存储器采用交叉编址后，可以在不改变每个模块存取周期的前提下，提高存储器的带宽。
下图示意了四个存储体交叉访问的时间关系，负脉冲为启动每个体的工作信号。虽然对每个体而言，存取周期均未缩短，但由于CPU交叉访问各体，最终在一个存取周期的时间内，实际上向CPU提供了4个存储字。如果每模块存储字长为32位，则在一个存取周期内，存储器向CPU提供了32×4=128位二进制代码。

上图中，单体访存周期的1/4就是一个总线传输周期。

假设每个存储体的存储字长和总线的宽度一致，假设低位交叉编址的总模块数量为n，存取周期为T，总线传输周期为τ，那么为了保证最大的工作效率，需要满足**T = nτ**，这样才可以使得每一个存取周期之后，第一个存储体上一个存取操作已经完成。
对于低位交叉的存储器，连续读取n个字所需要的时间为：
t1 = T + (n-1)τ
对于高位交叉的存储器，连续读取n个字所需要的时间为：
tq = nT

参见

福建师范大学网络教育学院网络课程《计算机组成原理》WEB教程

4.3 高速缓存存储器

为什么需要高速缓存存储器

首先是由于外设的信息容易丢失，而CPU的信息不易丢失，所以外设向主存请求的级别会高于CPU向主存的请求，这样就会导致CPU访存前会空等一段时间，从而降低CPU的工作效率。
所以为了避免CPU和外设争抢访存，就可以在CPU和主存之间增加一层缓存，主存把一些常用的必要的信息先提前先存储到缓存当中，CPU就可以直接从缓存中读取信息无需等待外设。
其次，主存主要是由**动态RAM**构成，主存的速度远比CPU来的慢，CPU和主存的速度不匹配。
缓存的特点：

• 造价高
• 速度快
• 容量小

  据统计CPU的速度平均每年改进60％，而组成主存的动态RAM速度平均每年只改进7％，结果是CPU和动态RAM之间的速度间隙平均每年增大50％。

需要高速缓存的原因主要有两个：

• 避免CPU空等

• 解决CPU和主存速度不匹配的问题

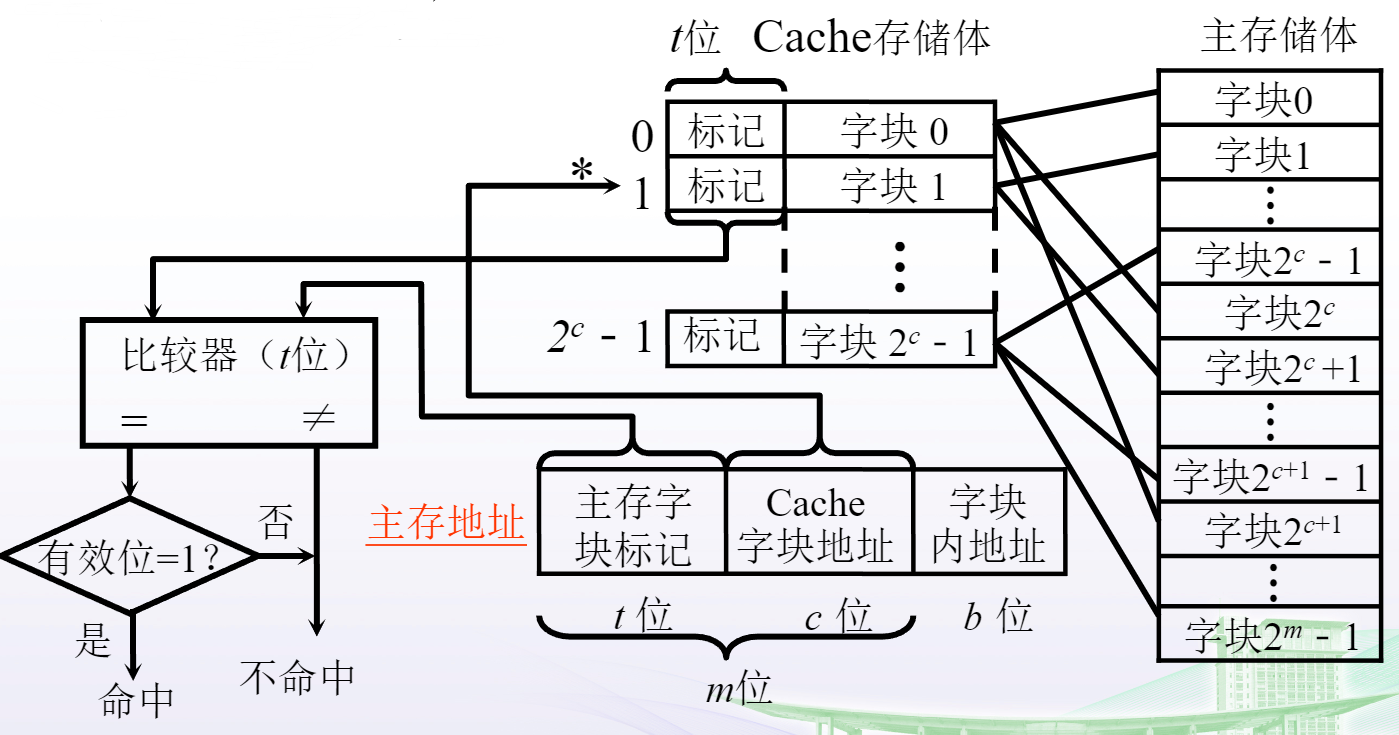

  Cache的工作原理

  主存由2n个可编址的字组成，每个字有惟一的n位地址。
  为了与Cache映射，将主存与缓存都分成若干块，每块内又包含若干个字，并使它们的块大小相同(即块内的字数相同)。
  这就将主存的地址分成两段：**高m位**表示主存的块地址， **低b位**表示块内地址，则2m＝M表示主存的块数。
  同样缓存的地址也分为两段：**高c位**表示缓存的块号，**低b位**表示块内地址，则表示缓存块数， 且c远小于M。
  主存与缓存地址中都用b位表示其块内字数，即B=2**b** 反映了块的大小，称B为块长。

  简单总结一下：

• 主存被分为M块，每一块包含若干个字，每次都按照一块一块向Cache中存入

• Cache大小远小于主存，所以必然主存中多个字块对应Cache中一个字块
• 字块的地址分为两部分：前m或者c位用于表示块号，后b位用于表示块的地址
• 主存的块大小和缓存的块大小一致，大小可以通过2b表示

由于Cache大小远小于主存，所以CPU访问缓存的时候，所需要的信息不一定就存储在Cache当中：

• 如果Cacha存在所需要的字：直接访问（缓存命中）
• 如果Cacha不存在所需要的字：向主存访问，然后把访问所需要的字所在的字块调入Cache（缓存不命中）

很明显，缓存命中率越高效率就越高，而影响缓存命中效率的因素主要有两个：

• Cache容量
• 字块大小

Cache容量越大，能存储的信息越多，CPU所需要的信息越可能出现在Cache中，自然缓存命中率越高，但是容量大了造价也就高了。
字块大小对命中率的影响并非越大越高，因为缓存大小是固定的。

• 字块过大，字块数量过少，一旦不命中，整个字块被替换，十分影响效率
• 字块过小，导致缓存内部的字十分琐碎，而一般信息读取都是读取地址连续的，所以这样效率也不高

所以字块大小需要折中取。

Cache命中率

命中率的计算如下：
假设一个程序执行期间内，Nc是访问Cache的总命中次数，Nm是访存主存的总次数，那么命中率**h**为：

假设tc是访问Cache的时间，tm是访问主存的时间，那么Cache-主存的平均访问时间ta就是：

访问效率e为：

当h越接近1的时候，访问效率越高。

Cache的基本结构

Cache的基本结构如下图所示：

主要结构由三个：

• Cache替换机构

  Cache内容已满，无法接受来自主存块的信息时，就由Cache内的替换机构由按一定的替换算法来确定应从Cache内移出哪个块返回主存，而把新的主存块调入Cache。

• 主存Cache地址映像变换结构

  将CPU送来的主存地址转换为Cache地址。

• Cache存储体

  Cache存储体以块为单位与主存交换信息，为加速Cache与主存之间的调动，主存大多采用多体结构，且Cache访存的优先级最高。

Cache读/写操作

读操作：
如图：

写操作：

1. 写直达法

每次同时写入缓存和主存，能随时保证主存与Cache的数据始终一致。但有可能会增加访存次数，因每向Cache写入时，都需向主存写入。
优点：主存与Cache的数据始终一致。
缺点：写入时间长，等于写入主存的时间

1. 写回法

数据每次只是暂时写入Cache,并用标志将该块加以注明，直至该块从Cache替换出时，才写入主存。

Cache中所有字块增加一个标志位，如果字块被修改，标记为**浊**状态，如果没有，标记为**清**状态，字块返回的时候，**浊**状态的字块会写回主存。

优点：速度快
缺点：信息可能失效，增加了Cache的复杂性

Cache的改进

Cache刚出现时，典型系统只有一个缓存，近年来普遍采用多个Cache。
其含义有两方面：

• 一是增加Cache的级数
• 二是将统一的Cache变成分开的Cache。

单一缓存和二级缓存：
单一缓存即在CPU和主存之间只设一个缓存。随着集成电路逻辑密度的提高，又把这个缓存直接与CPU制作在同一个芯片内，故又叫片内缓存。
片内缓存可以提高外部总线的利用率，因为Cache做在芯片内，CPU直接访问Cache不必占用芯片外的总线(外部总线)，而且片内缓存与CPU之间的数据通路很短，大大提高了存取速度，外部总线又可更多地支持I/O设备与主存的信息传输，增强了系统的整体效率。
由于片内缓存制在芯片内，其容量不可能很大，所以需要在主存与片内缓存之间，再加一级缓存，叫做片外缓存，而且它是静态RAM组成。

统一缓存和分开缓存：
统一缓存：是指指令和数据都存放在同一缓存内的Cache
分开缓存：是指指令和数据分别存放在两个缓存中，一个叫指令Cache，一个叫数据Cache。
两种缓存的选用主要考虑如下两个因素：

1. 主存结构：
   1. 主存结构统一（指令、数据存在同一主存内）：采用统一缓存
   2. 主存结构不统一（指令、数据不存在同一主存内）：采用分开缓存
2. 控制方式：
   1. 不采用超前控制或流水线控制方式：采用统一缓存
   2. 采用超前控制或流水线控制方式：采用分开缓存

      所谓超前控制，就是在一条指令还没有执行完毕的时候，就去执行下一条指令。采用分开缓存是为了避免指令和数据访存冲突。

4.3附 Cache-主存地址映射变换

前面说过，由于Cache容量有限，所以主存多个字块对应Cache一个字块，这个对应规则就是Cache-主存地址映射。
大致有以下三种映射方式：

• 直接映射
• 全相连映射
• 组相连映射

  直接映射

  在直接映象方式下，主存中存储块的数据只可调入Cache中的一个位置。

  也就是主存中每个字块在Cache中的字块位置是固定的。

直接映射操作示意图如下：

每个字块的地址被分为了三个部分：

• 主存字块标记：t位，用于标记字块在主存中的地址
• Cache字块地址：c位，用于标记字块在Cache中的地址
• 字块内地址：b位

直接映射的方式十分简单粗暴，Cache中的位置和主存位置对应的关系为：
i = j mod C
其中j是在主存中的位置，i是在Cache中的位置，C是总共字块的个数，也可以用2c表示。

例如，C = 10 ，主存有100个字块，Cache有10个字块，那么主存中的第1个字块和第11个字块在Cache中的位置都是Cache中的第一个字块。

CPU如果需要获取信息，就需要将对应存储字的地址信息和Cache中的信息比较，这里不需要比较地址所有的位数，而是只需要比较主存字块标记的位数即可，因为只要主存字块标记匹配成功，就表示该存储字存在于Cache当中。如果匹配不成功，就访问主存获取信息，并把相应的字块存入Cache。
当然这里还要考虑一种情况就是初始情况。在缓存的初始状态下，CPU有可能访问到Cache，但此时Cache实际为空，其内容实际没有意义，访问到的数据是无效的。所以这里需要再判断访问的数据是否有效。

优点：实现方式简单
缺点：空间利用率不高，灵活度低，命中率低

主存中每个字块对应Cache的地址都是固定的，所以就算Cache中有很多空闲的字块，主存的字块也只能存入对应的字块当中，不能存入其他空闲字块汇总。

全相连映射

每个主存块都可映象到任何Cache块的地址映象方式称为全相联映象，如图所示。

在全相联映象方式下，主存中存储块的数据可调入Cache中的任意块框架，如果Cache中能容纳程序所需的绝大部分指令和数据，则可达到很高的Cache命中率。
但全相联映象Cache的实现比较复杂。当访问一个块中的数据时，块地址要同时与块表中的所有地址标志进行比较以确定是否命中。在数据块调入时，还存在着一个比较复杂的替换策略问题，即决定将数据块调入Cache中什么位置，将Cache中哪一块数据调出。

上图也可以看到，只有主存地址块标记了。所以CPU直接匹配主存字块标记判断信息是否存在于Cache当中。

优点：空间利用率高，灵活度高，命中率高
缺点：复杂度高，成本高，逻辑电路多

组相连映射

组相联映象指的是将存储空间分成若干组，各组之间是直接映象，而组内各块之间则是全相联映象。

如上图所示，在组相联映象方式下，主存也按Cache的容量分区，每个分区又分成若干个组，每个组包含若干个块，Cache也进行同样的分组。

上图中的r是用于标记一组的个数的，当r=1的时候，一组就有2r = 2个字块 Q表示组的个数 对应一组n个字块的映射又叫做 n路组相连映射

组内是全相联映象，组间则是直接映象。
　　在组相联映象中，组的个数一般为2的幂次数，组内块的个数也是2的幂次。
主存地址分成四段，高字段是区号；然后是组标志，用于确定组号；第三段是组中的块地址，用于确定组中的块；低字段是块内寻址段。
Cache地址分三段：组号、组内块号和块内地址。组相联方法在判断块命中以及替换算法上都要比全相联方法简单，块冲突的概率比直接映象的低，其命中率也介于直接映象和全相联映象方法之间。

组相联映象相对于直接映象的优越性随Cache容量的增大而下降，分组的效果随着组数的增加而下降。 实践证明，全相联Cache的失效率只比8路组相联Cache的稍微低一点。全相联和组相联地址映象方法尽管可以提高命中率，但随之增加的复杂性和降低的速度也是不容忽视的。 因此，一般在容量小的Cache中可采用组相联映象或全相联映象方法，而在容量大的Cache中则可以采用直接映象的Cache。在速度要求较高的场合采用直接映象，而在速度要求较低的场合采用组相联或全相联映象。

例题

（1）解：
Cache容量4KB = 212字节，所以地址位数为12位。
一个字块16个字，一个字32位也就是4个字节，那么一个字块大小就是16 * 4 = 64字节。
Cache中可以容纳字块的数量就是212/26 =26 = 64 个
（2）解：
同上
根据主存容量可知：512KB = 219个字节，地址也就是19位。
主存中可以容纳字块的数量就是219/26 =213 = 8192 个
（3）解：
由（1）可知，Cache包含64个字块，根据公式：
i = j mod C
可以知道C = 64，i = 5，那么也就是求j除以64余数为5的数，j的范围就是[1,8192]，所以主存中映射到Cache中第5块的有：
0 + 5，20 64 +5，21 64 +5，….，212 * 64 +5
（4）解：
直接映射地址分配为三块：

• 主存字块标记
• 缓存字块地址
• 字块内地址

首先算字块内地址，从一个字块的大小反推：一个字块大小为64字节 = 26位，所以字块内地址需要6位。
再计算缓存字块地址，也就是计算缓存字块有多少个，64个 = 26位，所以缓存字块地址需要6位。
最后剩下的都是缓存字块地址，也就是19 - 6 - 6 = 7位，主存字块标记需要7位。

替换算法

1. 先进先出(FIFO)算法

　　FIFO算法的原则总是将最先调入Cache的字块替换出来，它不需要随时记录各字块的使用情况，所以容易实现、开销小。
但其缺点是可能把一些需要经常使用的程序(如循环程序)块也作为最早进入Cache的块而被替换出去。

1. 近期最少使用(LRU)算法

　　LRU算法是将近期最少使用的块替换出来。它需要随时记录Cache中各个字块的使用情况，以便确定哪个字块是近期最少使用的字块。
LRU算法的平均命中率比FIFO高，尤其是当分组容量加大时(组相联映象)更能提高LRU算法的命中率。

1. 随机法

随机法就是随机的确定被替换的字块，可以采用一个随机数产生器产生一个随机的被替换的块，但不能提高Cache的命中率。

4.4 辅助存储器

辅助存储器的特点

辅助存储器作为主存的后援设备，又称作外部存储器，简称外存，它与主存一起组成了存储器系统的主存-辅存层次。
与主存相比，辅存具有容量大、速度慢、价格低、可脱机保存信息等特点，属“非易失性”存储器。
而主存具有速度快、成本高、容量小等特点，而且大多由半导体芯片构成，所存信息无法永久保存，属“易失性”存储器。
目前，广泛用于计算机系统的辅助存储器有硬磁盘、软磁盘、磁带、光盘等。前三种均属磁表面存储器。
磁表面存储器是在不同形状(如盘状、带状等)的载体上，涂有磁性材料层，工作时，靠载磁体高速运动，由磁头在磁层上进行读写操作，信息被记录在磁层上，这些信息的轨迹就是磁道。磁盘的磁道是一个个同心圆，见下图 (a)，磁带的磁道是沿磁带长度方向的直线，见下图(b)。

磁表面存储器的主要技术指标

1. 记录密度

记录密度通常是指单位长度内所存储的二进制信息量。

• Dt:记录密度
• p：道距，指相邻两条磁道中心线之间的距离

1. 存储容量

外存所能存储的二进制信息总数量，一般以位或字节为单位。

• C：为存储总容量
• n：存放信息的盘面数
• k：每个盘面的磁道数
• s：每条磁道上记录的二进制代码数

1. 平均寻址时间

磁盘采取直接存取方式，寻址时间分为两个部分，
其一是磁头寻找目标磁道的找道时间ts
其二是找到磁道后，磁头等待欲读写的磁道区段旋转到磁头下方所需要的等待时间tw

1. 数据传输率

数据传输率Dr是指单位时间内磁表面存储器向主机传送数据的位数或字节数，它与记录密度D和记录介质的运动速度V有关：

1. 误码率

衡量磁表面存储器出错概率的参数。

磁记录原理和记录方式

磁表面存储器通过磁头和记录介质的相对运动完成读写操作。
写入时，记录介质在磁头下方匀速通过，根据写入代码的要求，对写入线圈输入一定方向和大小的电流，使磁头导磁体磁化，产生一定方向和强度的磁场。
由于磁头与磁层表面间距非常小，磁力线直接穿透到磁层表面，将对应磁头下方的微小区域磁化(叫作磁化单元)。可以根据写入驱动电流的不同方向，使磁层表面被磁化的极性方向不同，以区别记录“0”或“1”。
