卷积网络

边缘检测

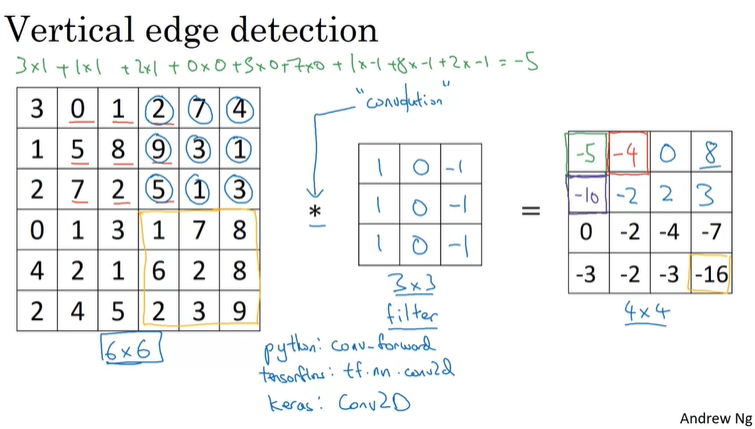

对于一个没有RGB通道的图像来说，可以构造一个过滤器/卷积核，用于图像的边缘检测功能。例如，对于一个6X6的矩阵可以构建一个3X3的卷积核，卷积核中各元素的取值如图所示。我们将会得到一个4X4的矩阵中作为结果。注意，“*”特指在数学中特指卷积操作。结果如下：

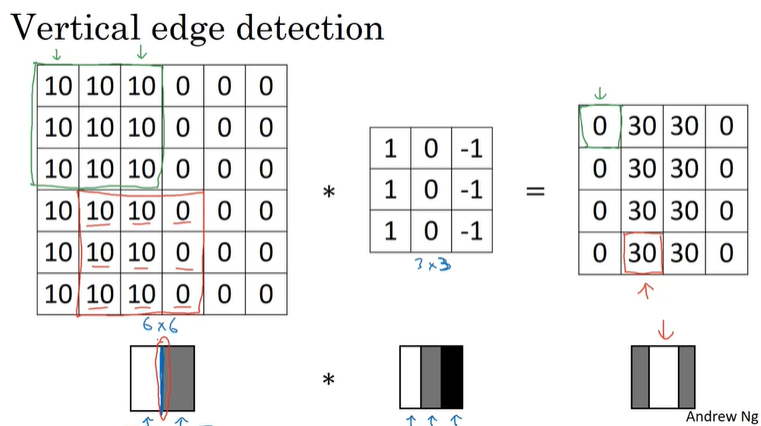

为什么它能实现边缘检测的功能？对于下面的例子，就一目了然了。经过卷积之后的结果如果非常亮或非常暗，那么此处就对应图像的边缘部分。

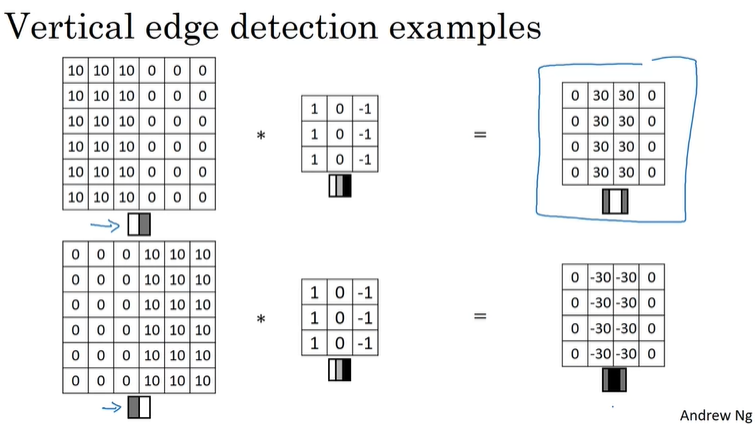

既然有识别垂直边界的过滤器，那么显然也应该有识别横向边界的过滤器。如下图中的例子，使用过滤器识别一幅对角线为深色的图片时，30与-30的结果表明过滤器检测到了强边界。10与-10的值来源于中心处的过渡边界，当图片足够大时，过渡边界的影响可以忽略不计。

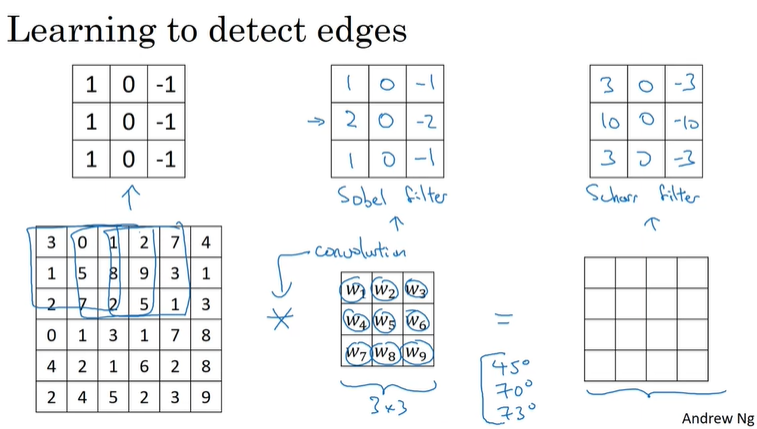

卷积核中的9个权重可以取很多不同的值，而且实际上这些值都是可以学习的。除去90度边界，卷积核还可以学习到45度、70度等其他边界的过滤方法。

填充（Padding）

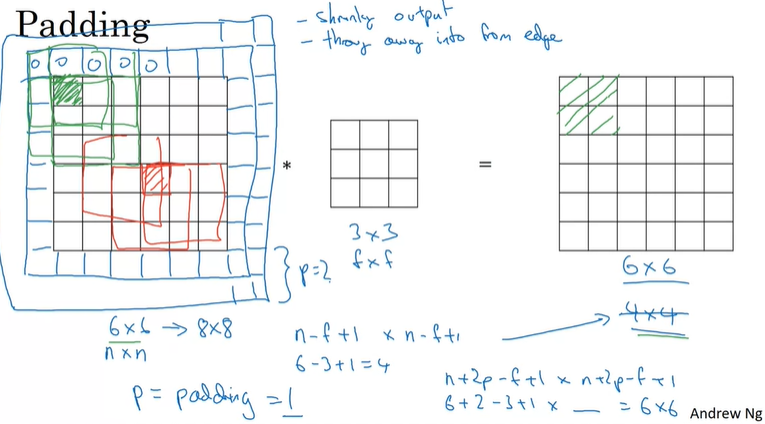

一个的图像，用一个的过滤器过滤时，得到的结果应该是：维。卷积操作有几个缺陷：一是每做一次卷积，图像的像素就会缩小，直到最后可能会变成1维或是什么；再者，图像的边角通常只能被用到寥寥数次，顶点元素甚至只能被用到一次，相比之下图像的中间像素则会被用到很多次，所以说很多边界的信息可能会被遗失。所以说，在每次卷积操作前最好先对图片进行填充。如下图所示，padding=1，则相当于在图像周围填充了一圈0，这样得到的矩阵仍然是维，而且边缘信息也不会遗漏。

若要保持卷积计算后矩阵维数不变，则填充padding应为：
一般来说，过滤器f维数基本都取奇数。

卷积步长

步长代表进行卷积操作时卷积核一次移动多少步，以s表示。可以计算得出，结果矩阵的维数大小是：

往往，在进行卷积操作前我们需要将卷积核旋转180度。但通常在机器学习中，我们会忽略掉翻转的操作，因此我们实际进行的操作最好称之为交叉相关（无所谓）。

三维卷积

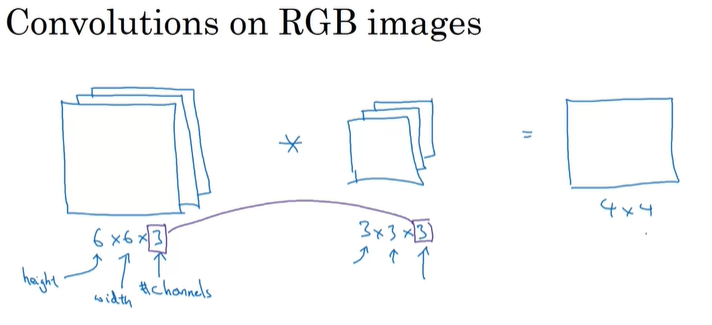

RGB图像有三条通道，对应三种不同的颜色。因此，RGB图像相当于三张非RGB图像的叠加。同理，我们需要将卷积核也变为三维（层数必须与RGB图像的通道数相符）。但是，输出的图像不再是三维，而是一维。

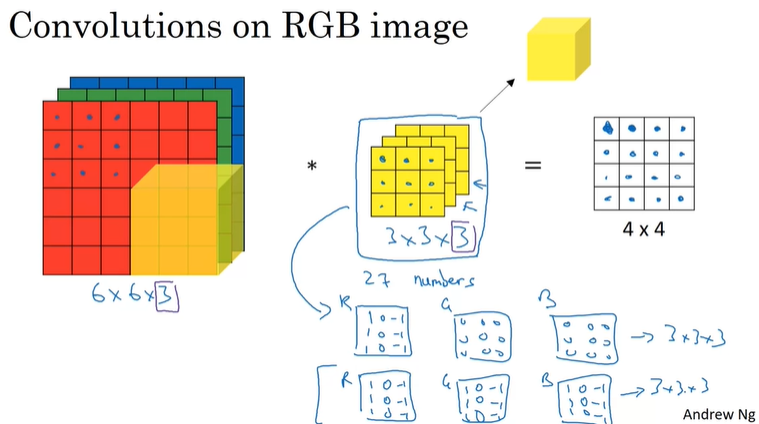

计算过程其实很简单，每层的卷积运算与之前相同，只不过现在需要把三层运算所得到的结果加在一起而已。卷积核的不同层可以设定不同的参数，用于检测不同颜色的边缘。若将三层卷积核都设定为有效的权重，则可以检测所有颜色的边界。

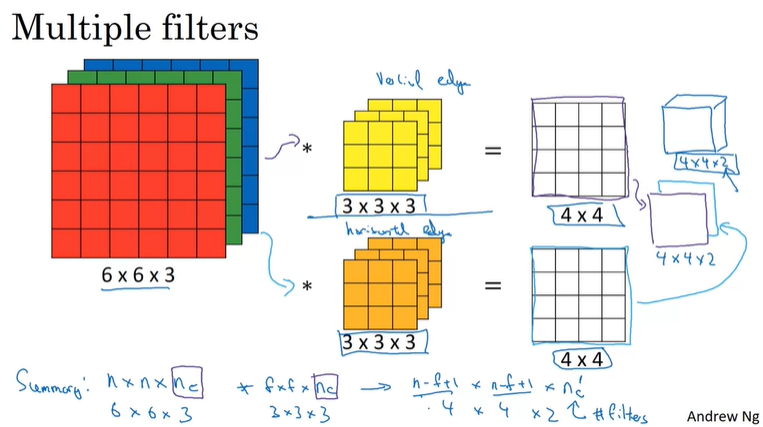

如果不想只检测垂直边缘，同时也想检测水平边缘呢？我们可以构造两个三维卷积核，一个用于检测垂直边缘，一个用于检测水平边缘，那么最后得到的结果也是三维的，如图所示，是一个的立方体，最后一个下标用于表示通道的数量。

单层卷积网络

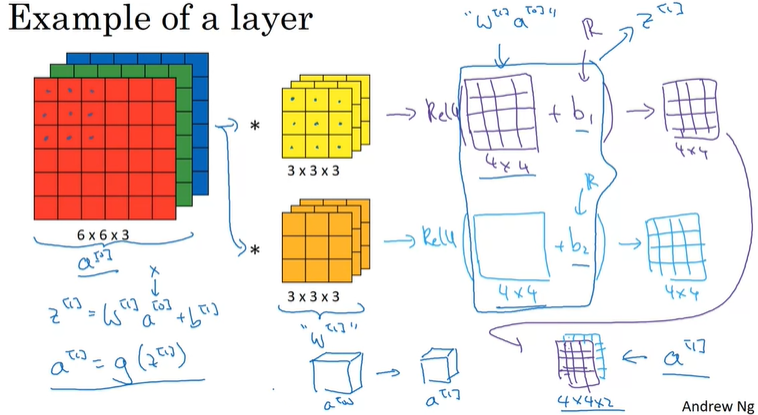

下面我们需要将卷积运算应用到神经网络中。首先，我们需要将一张RGB图像设定为输入值，将横向、纵向两个卷积核类比原先的w参数，在计算得出结果后，加上偏置项b。同样，计算所得z值还需要通过ReLU激活函数，最后得出该层的输出值a。

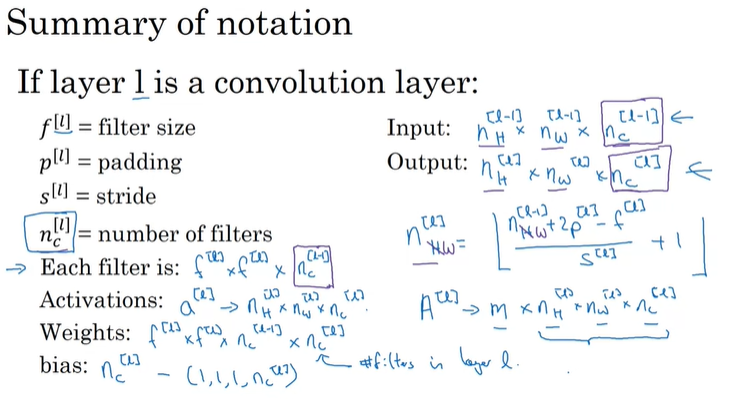

各参数的维度：

简单卷积网络

1个例子：
要注意的是，最后一个隐藏层输出的所有1960个属性值都要应用到softmax/logistic的输出中，最终分类得到最终结果。

池化层

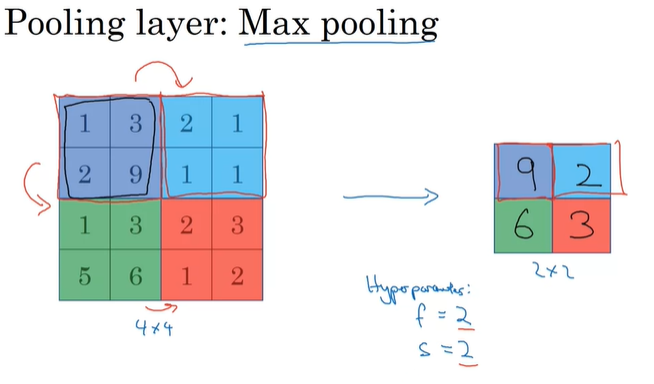

max pooling：例如对一个矩阵，它的输出结果可以是一个矩阵。那么超参数f=2，步长s=2。这样就可以提取图像四个角上的特征。实际上，max pooling所做的就是检测所有地方的特征。max pooling方法没有任何的参数可供学习，一旦确定了f与s的值结果就不会发生改变。与卷积相似，若图像为三维RGB，那么显然结果也为三维。

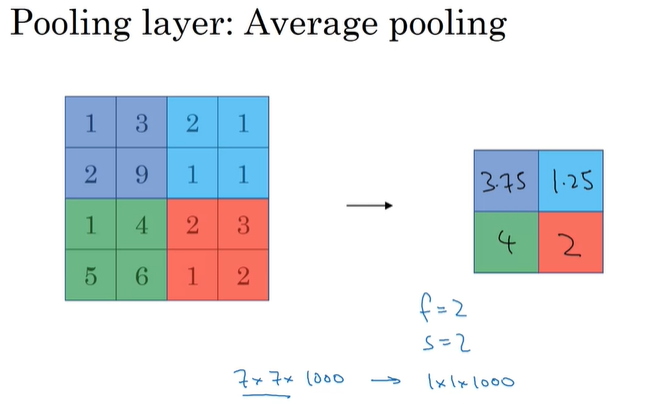

average pooling：

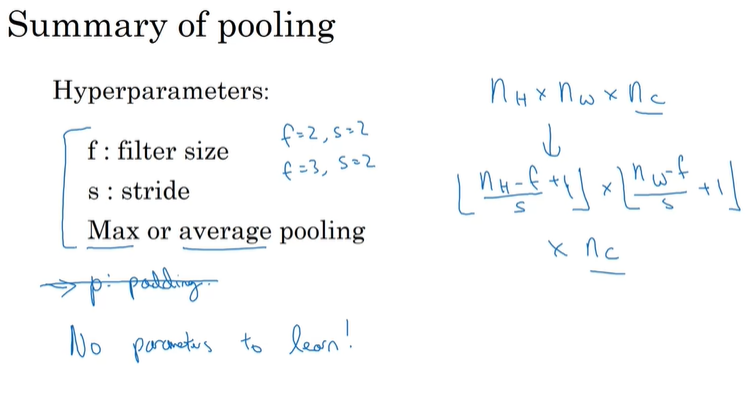

池化层的一个重要特征就是没有可供学习的参数

池化层卷积神经网络

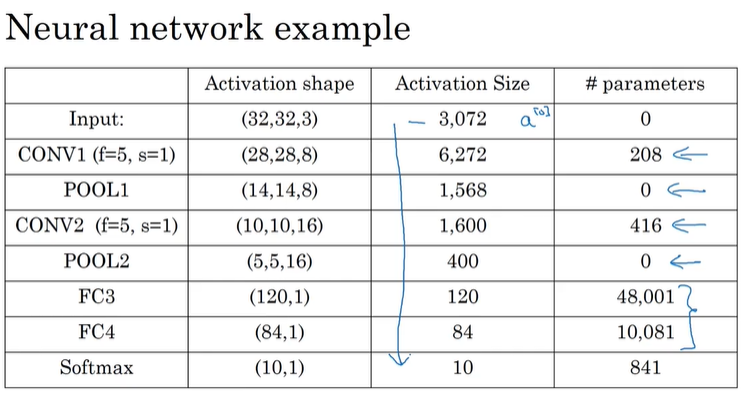

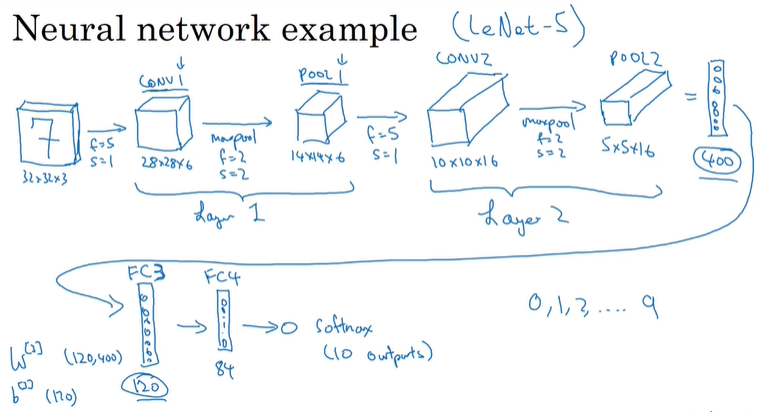

对于下图所示的卷积网络，大致可以分为三大层：第一层包含一个卷积层和一个max pooling池化层；第二层包含使用不同的卷积核得到的另一个卷积层和一个max pooling池化层；第三层是全连接层，与我们之前学过的全连接神经网络完全一样。

可以看到，全连接层的参数是最多的。注意一下每一层中an值的个数，注意不要下降的太快，否则可能会影响结果。
