项目进度
定义
E：early；S：Start；L：last；F：Finish
| 最早开始时间（ES） | |
|---|---|
| 最早结束时间（EF） | |
| 最迟开始时间（LS） | |
| 最迟结束时间（LF） | |
| 总时差 | 指一项工作不影响总工期的前提下，具有的机动时间。用最迟-最早即可。 =LS-ES =LF-EF |
| 自由时差 | 指一项工作不影响紧后工作的前提下，具有的机动时间 =min（紧后ES-当前EF） |
| 关键活动 | 关键路径上的活动 总时差、自由时差皆=0 |
| 关键路径 | 从起点到终点、历时最长的路径，可能存在多条相等的关键路径 - 代表着项目最快完成时间 - 是完成项目的最短时间 |
想压缩项目时间，必须压缩关键路径（压缩最长的那条链路）
随着项目发展，关键路径可能发生更改 |
| 紧前工序 | 需要前置完成的工序
例：B的紧前工序是A，那需要先完成A、才能到B |
案例题
题目1
答案：D、B、C（可以不了解）
题目2
答案：D、A

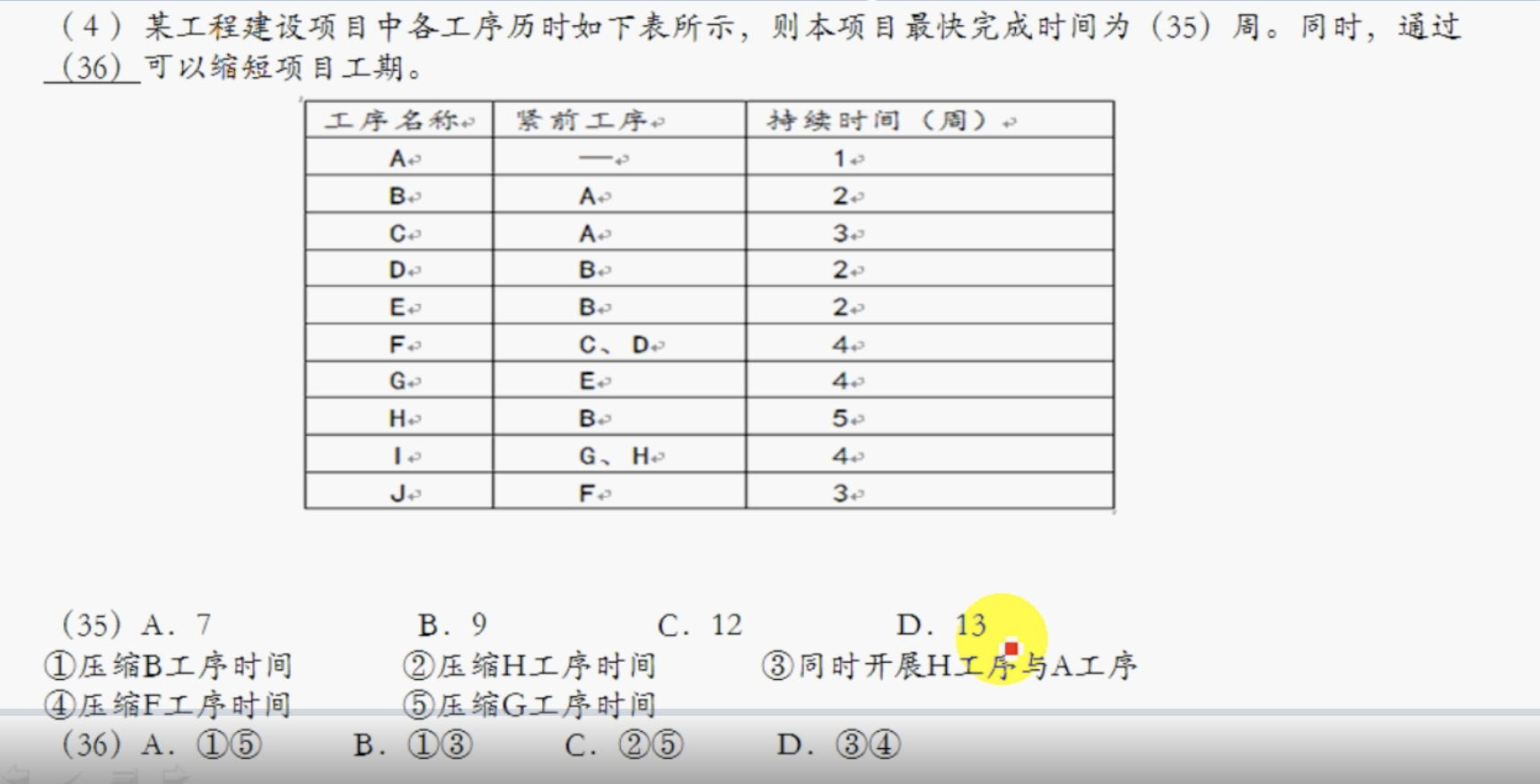

题目3
题目4
题目5
答案：A（并非关键路径的延后，所以不影响总工期）

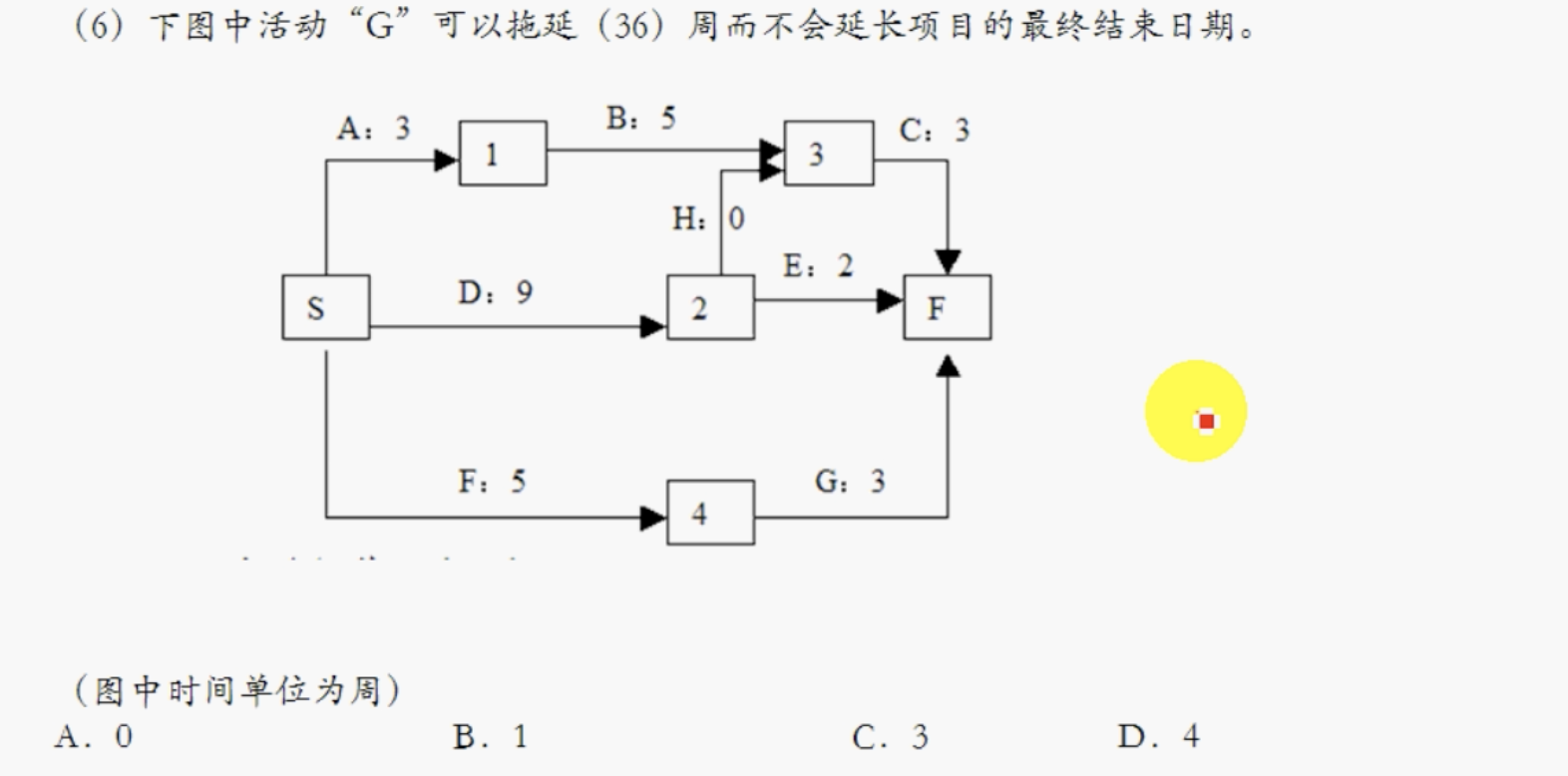

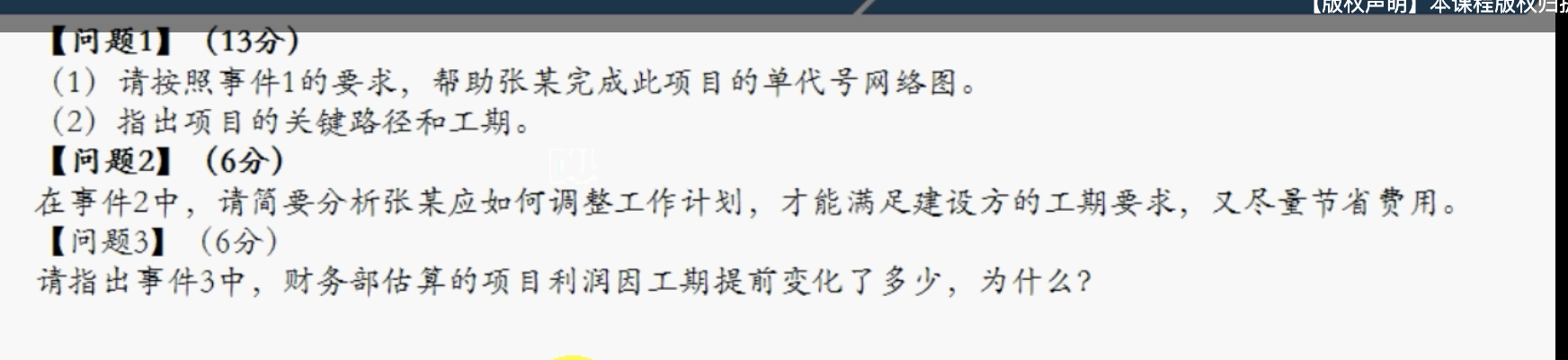

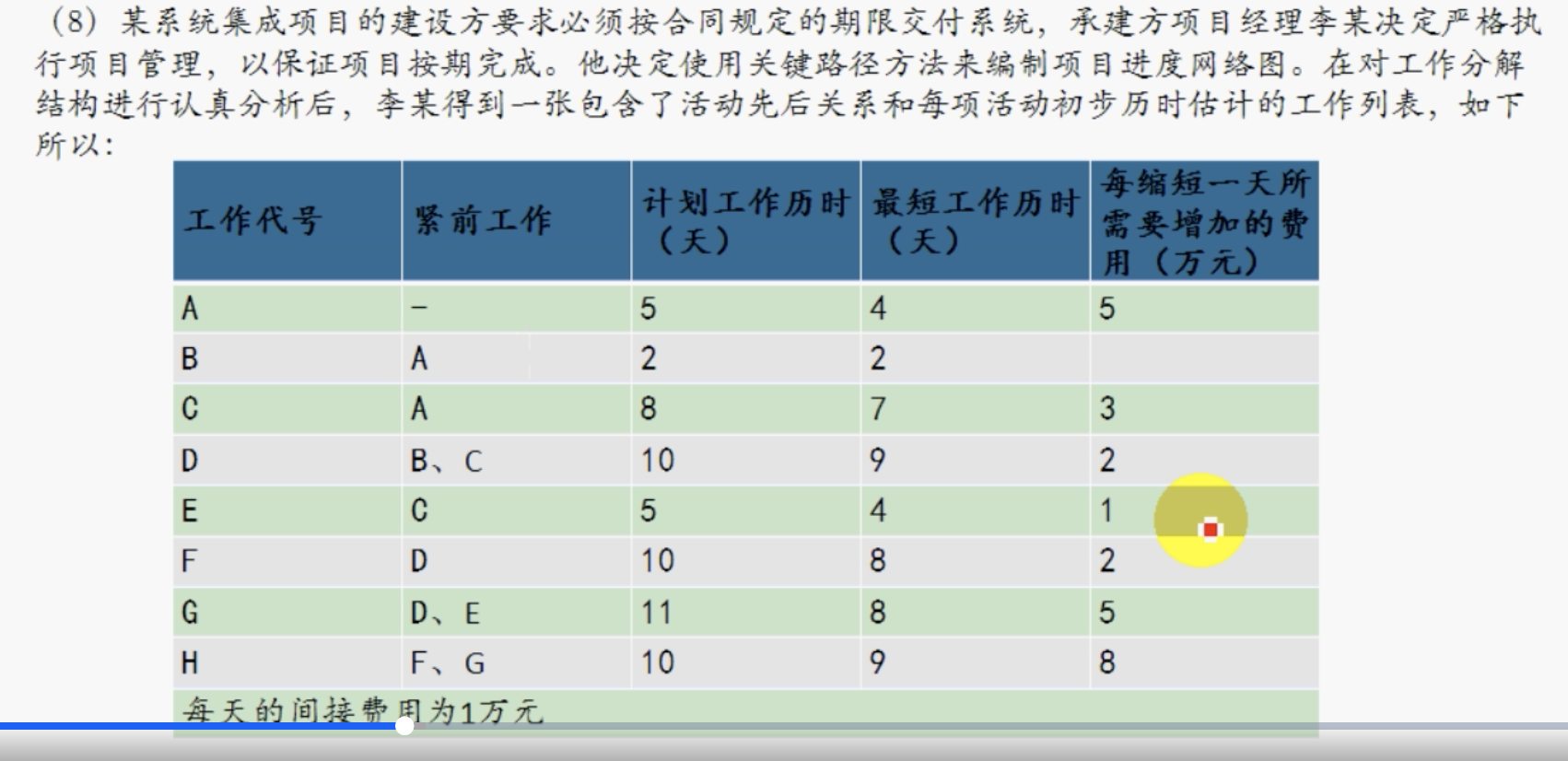

题目6
注：上述图为经典的「六标时」图
答案：

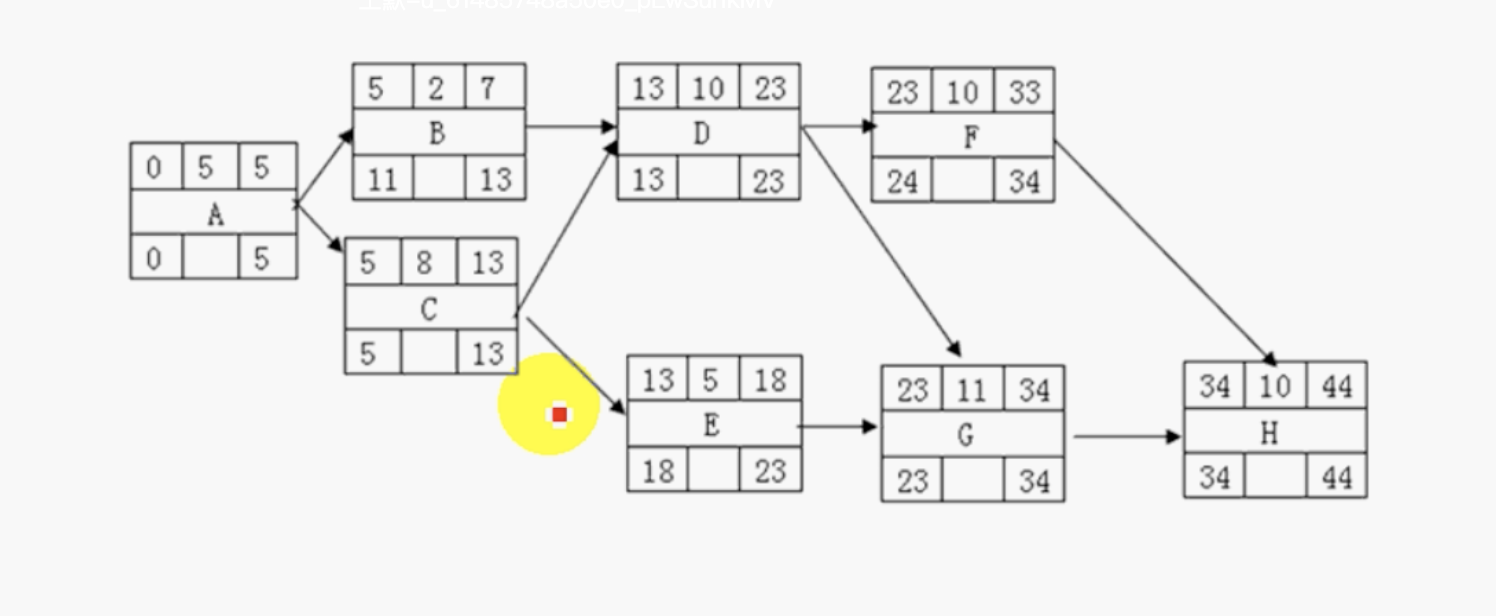

1）单代号网络图
注1：「六标时」绘制：
| ES（必须从0开始） | DU（计划工作历时，=EF-ES） | EF |
|---|---|---|
| ID（即A~H） | ||
| LS（必须从0开始） | 空着 | LF |
注2：
- 先绘制最上的ES~EF，有多个紧前事项时，ES按耗时最长的算；
- 后绘制最下的LS~LF，有多个紧后事项时，LF按耗时最短的算。
题目7
答案：C
题目8
答案：A、B
注：第二问，从小到大逐个带入，看是否影响关键路径即可

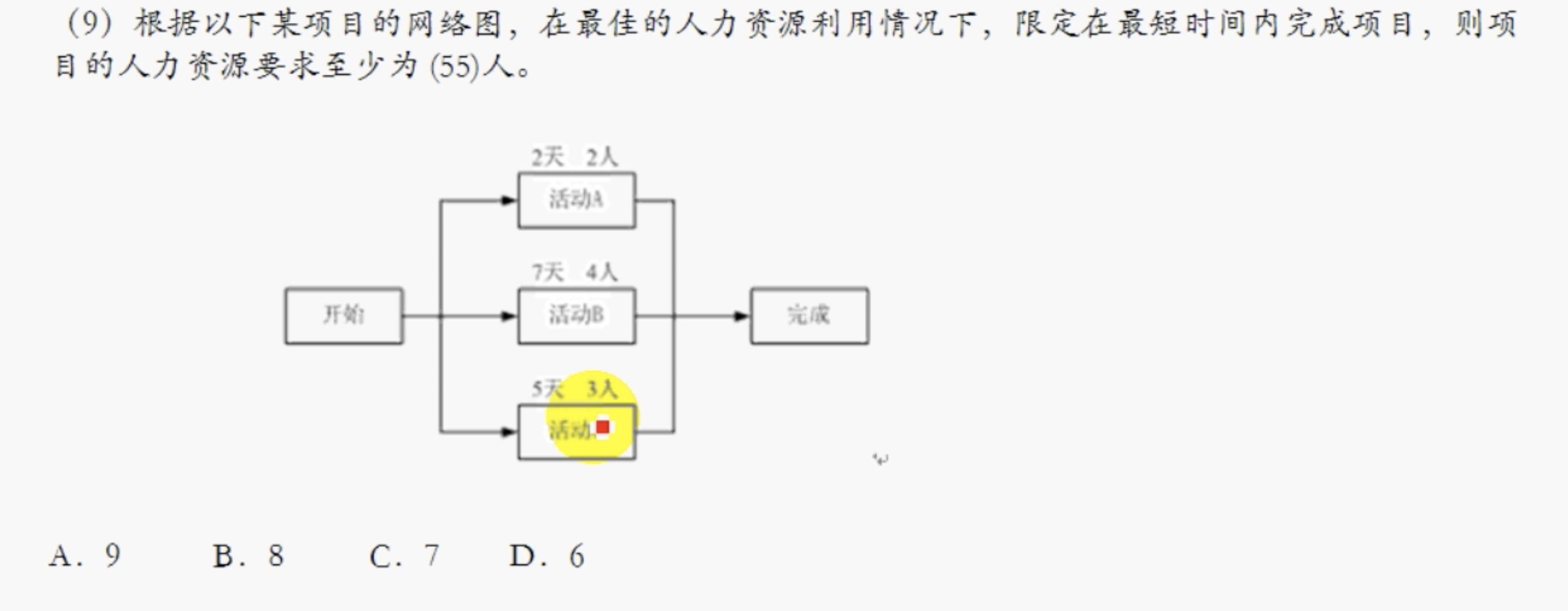

题目9
注：该图为双代号图。从起点到终点：
- 没有波浪线的是关键线路，工期=上下轴的长度
- 自由时差=波浪线的长度
答案：

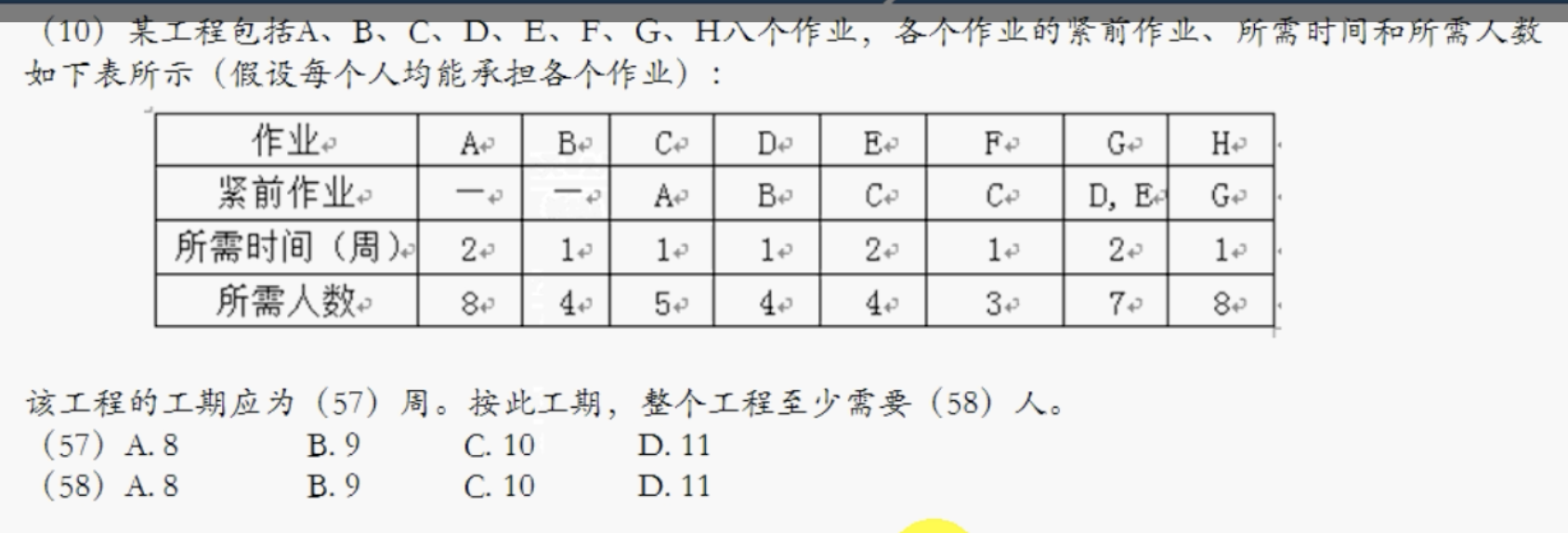

题目10
