三角测量观测流程
- 准备工作
技术设计前，应充分收集测区内各项有关资料进行分析研究并进行实地勘察，然后进行图上设计，编写技术设计书。
- 图上设计
图上设计应标绘出已有平面和高程控制点的位置和新设计的三角点位置和观测方向以及和已有平面控制网，已有高程控制网的联测方向和联测路线。
- 选点埋石
测量觇标应根据具体条件而定，不再做强制规定。
埋石型制按标准制作，具体参照相关规范要求。
**
- 测量准备
安装仪器、确定仪器整置中心、测定归心元素、打测伞、整置仪器、选择零方向、编制观测度盘表。
- 观测和测站计算
水平角和垂直角观测，观测完成后离开本点前，完成测站成果的计算检查，埋封标石。
高程测量采用三角高程，整个控制网需要采用水准测量方法联测高程控制网。
各等级三角点上，每一方向按中丝法观测应测四测回。
- 验算内容
- 检查观测手簿、归心投影用纸。

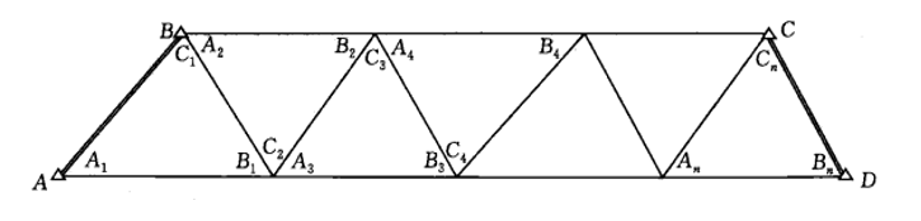

- 编制已知控制点数据表和绘制三角锁略图。
- 三角形近似球面边长和球面角超计算，ABC为球面三角形（三角形三边为大圆弧）。
球面角超为大地三角形内角和与平面三角形内角和之差。
归心改正计算。

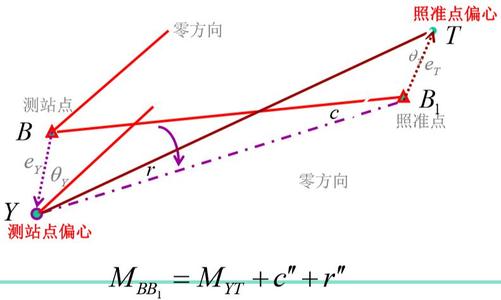

测站或照准点标石中心与仪器中心不一致造成的误差叫归心误差。
偏心距为实际测点与正确测点之间的距离。偏心角为实际观测方向与正确观测方向之间的夹角。
偏心距e、偏心角θ统称为归心元素。归心元素的测定方法有利用网格纸法和直接测量法。网格法用归心投影纸图解归心元素，直接测量法是用测量工具，如钢尺、经纬仪、全站仪等直接解析归心元素的方法。<br />
方向的归心改正公式 c=eρ∙sin（M+θ）/S
式中 c——方向归心改正； e——测站偏心距； θ——测站偏心角； ρ——弧度和秒的换算关系，是一个常数，取值为206265； M——目标方向与零方向夹角，即起始方向到零方向的夹角； S——测站到目标的概略距离。
边长的归心近似改正公式（当偏心距很小时） D=D-e∙sinθ
式中 D——正确的边长； D——偏心观测边长； e、θ——归心元素。
- 分组观测值平差（大于6个方向要分组测角）。
- 数据处理
- 三角形闭合差和测角中误差计算。
式中 ɛ——球面角超。
在三角测量中，每个三角形的内角都要测量，故三角形闭合差可以求出，用三角形闭合差ω可采用菲列罗公式估算测角中误差。
式中 m——三角形测角中误差估值； ω——三角形闭合差； n——三角形个数。
- 近似平面坐标和地球曲率改正计算。
- 极条件闭合差、基线条件闭合差、方位角条件闭合差计算。
极条件闭合差为中点多边形和大地四边形共同的极点不符值。
基线条件闭合差为从一条已知边推算至另一条已知边边长的闭合差。
方位角条件闭合为从一已知方位角推算至另一已知方位角闭合差。
- 三角高程高差验算
- 精度评估
**
- 成果提交
**
- 技术设计书
- 三角锁、网展点图
- 三角点点之记
- 测量标志委托保管书及批准征用土地的文件
- 旧点利用记录资料
- 水平角、水平方向以及垂直角（包括水准联测点）的观测手簿
- 归心投影用纸和测定的归心元素资料
- 仪器检验资料
- 外业成果验算资料
- 技术总结
- 验收报告
