4.5.6 水准点选点埋石

4.5.6.1 水准测量选点

4.5.6.1.1 选点要求

如果技术设计所需的资料未能收集齐全，则选点还应补充收集测区的自然地理、交通运输、物资供应、沙石水源、人力资源以及其他有关埋石和观测的资料。选点埋石设计的步骤为图上设计、实地选点、标石埋设。

• 水准点应选在地基稳定，具有地面高程代表性的地点。

• 点位应选在有利于标石长期保存和高程联测，便于卫星定位技术测定坐标的地点。
• 宜选在路线附近的政府机关、学校、公园内，标石占用土地应得到土地使用者或管理者的同意。
• 设在路肩的道路水准点宜选在里程碑或道路上的固定方位物附近２米内。
• 不应选在道路上填方的地段。
• 不应选在易受水淹或地下水位较高的地点。
• 不应选在距铁路50米、公路30米（普通水准点除外）以内或其他受剧烈震动的地点。

4.5.6.1.1 选点密度

表 水准点密度

4.5.6.2 水准测量埋石

水准点按标石类型分为基岩水准点、基本水准点、普通水准点三种。
水准标石埋设后一般地区应经过一个雨季，冻土深度大于0.8米地区应经过一个冻解期，岩层上埋设的标石应经过一个月，方可进行观测。

4.5.6.2.1 水准标石类型

表 水准点标石类型

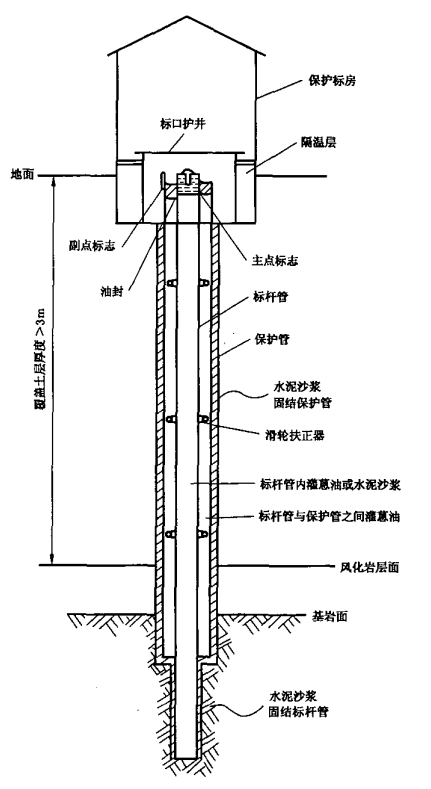

深层基岩点水准标石

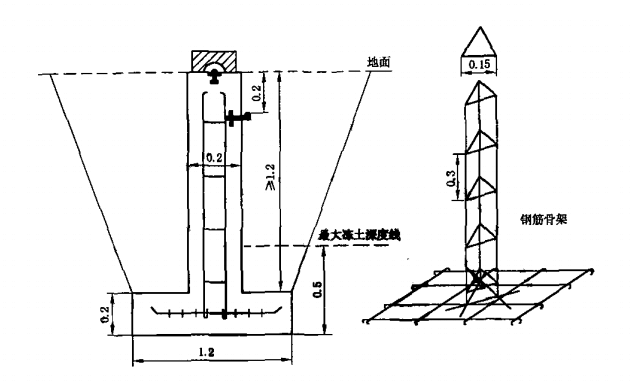

混凝土柱基本水准标石

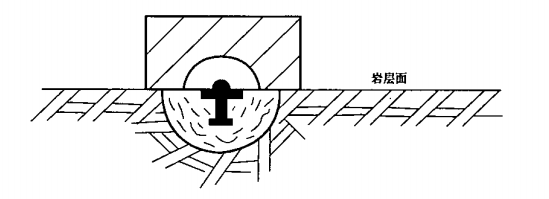

岩层普通水准标石

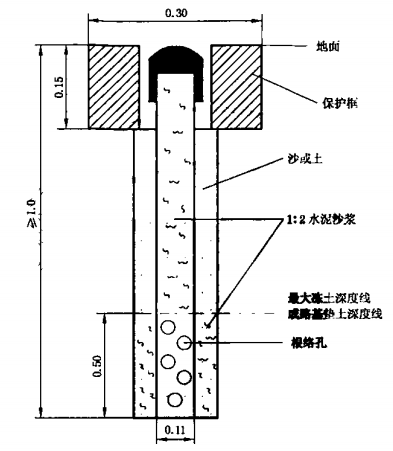

道路水准标石

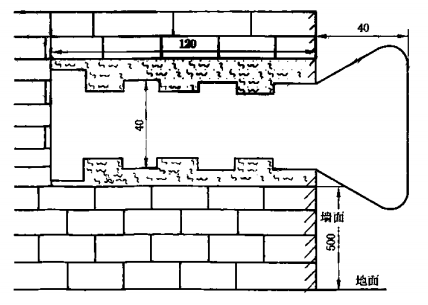

墙角水准标石

4.5.6.2.2 一、二等水准点标石选择

基岩水准点的标石应按地质条件专门设计（基岩水准点选定后，应逐点编写地质勘察报告），宜选在基岩露头或距地面不深于5米的基岩上，除基岩水准点外，其他水准点的标石选择规定如下：

• 有岩层露头或不深于1.5米的地点优先选择埋设岩层水准标石。
• 沙漠地区或冻土深度小于0.8米的地区，埋设混凝土柱水准标石。
• 冻土深度大于0.8米或永久冻土地区，埋设钢管水准标石。
• 有坚固建筑物和石崖处，可埋设墙脚水准标志。
• 水网地区或经济发达地区的普通水准点，埋设道路水准标石。

4.5.6.2.3 三、四等水准点标石选择

• 土层不冻或冻土深度小于0.8米的地区，埋设混凝土普通水准标石。
• 岩层出露或埋入地面不深于1.5米处，埋设岩层普通水准标石。
• 冻土深度大于0.8米的地区，埋设混凝土柱普通水准标石或钢管普通水准标石。
• 坚固建筑物或直立石崖处，埋设墙脚水准标志。
• 道路肩部，埋设道路水准标石。

4.5.6.3 水准标石埋设后成果提交

• 测量标志委托保管书一式三份，交标石的保管单位或个人，上交和存档各一份。
• 埋石后的水准点点之记及路线图。
• 标石建造关键工序照片或数据文件。
• 埋石工作技术总结。
