1 介绍

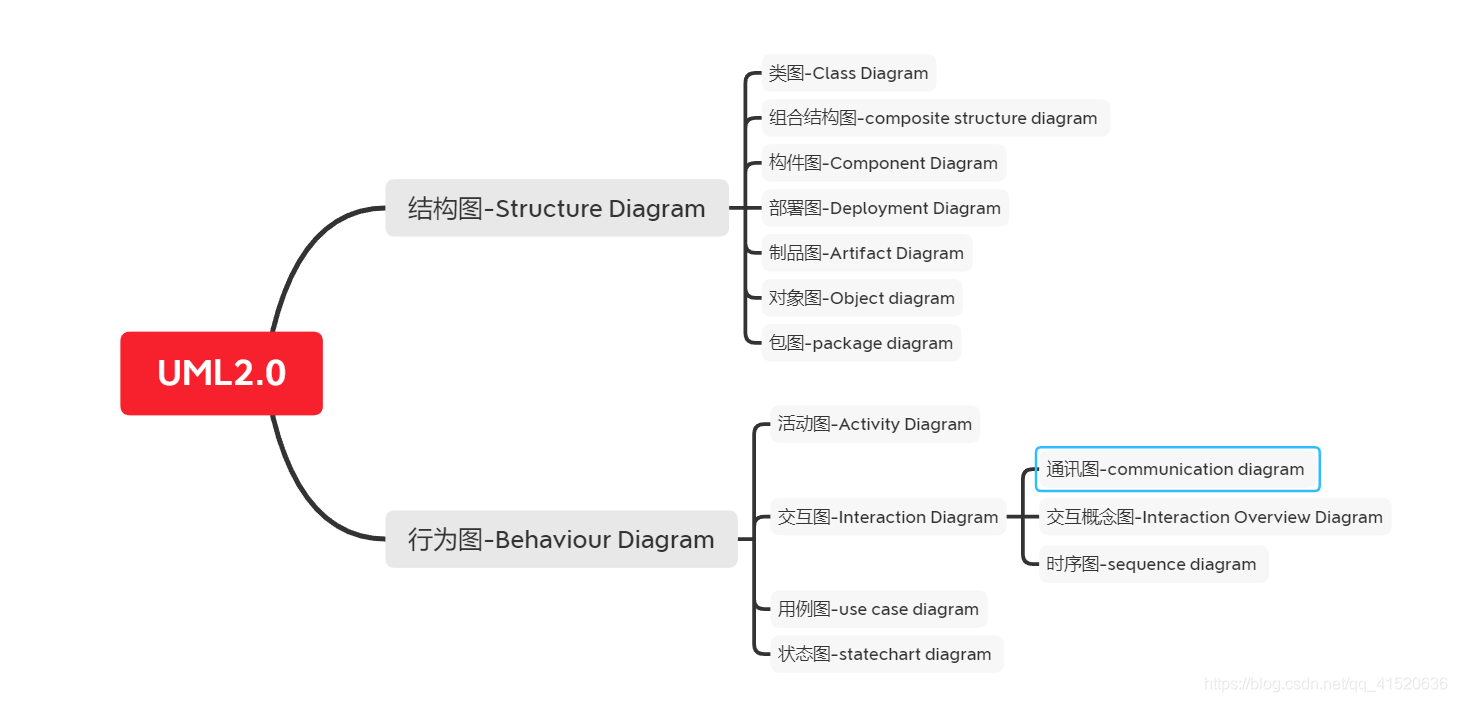

UML:统一建模语言(Unified Modeling Language)

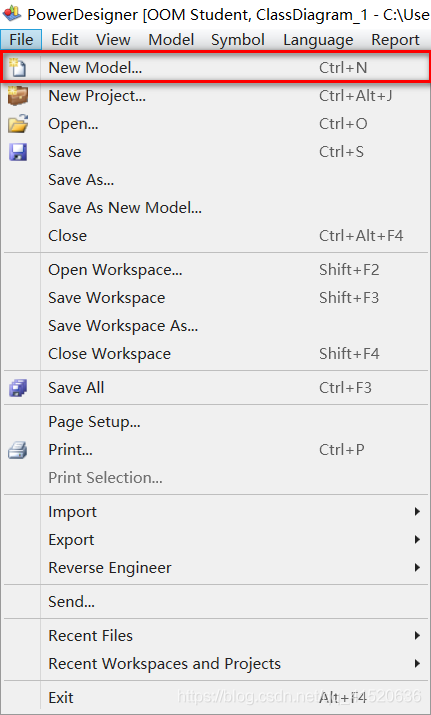

2 使用

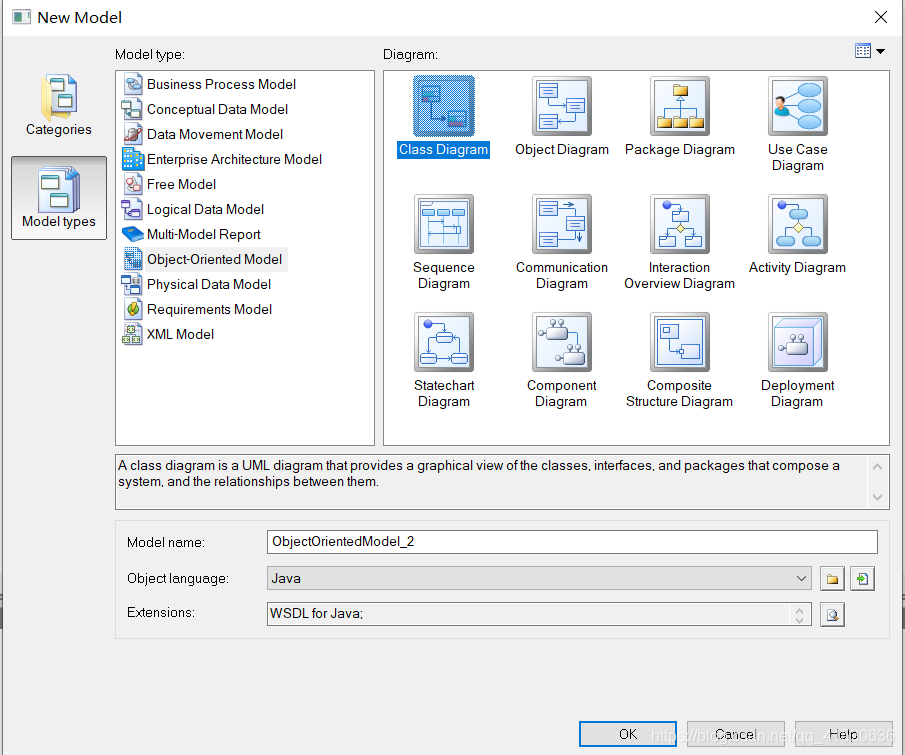

2.1 composite structure（类图）

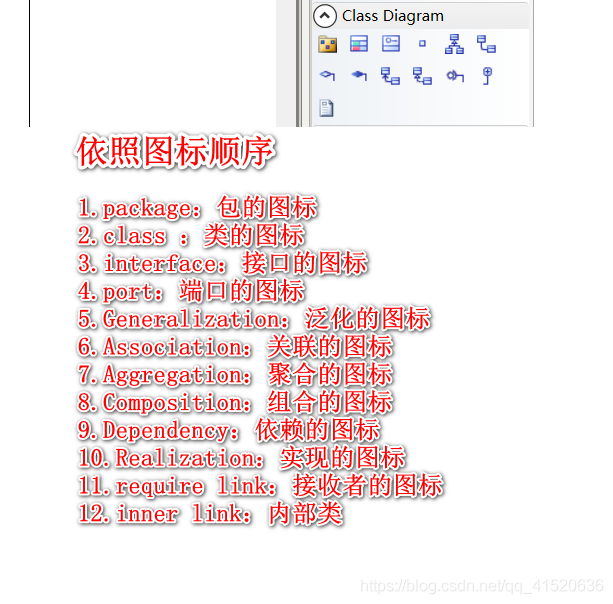

• 类图:描述系统中类的静态结构。
• 说明：
  • 就是java类，class是这个java类的名字，建立与不同java类或枚举类或接口用某种符号链接，这种整体的图形也叫结构图。
  • 可以直接双击点开图标

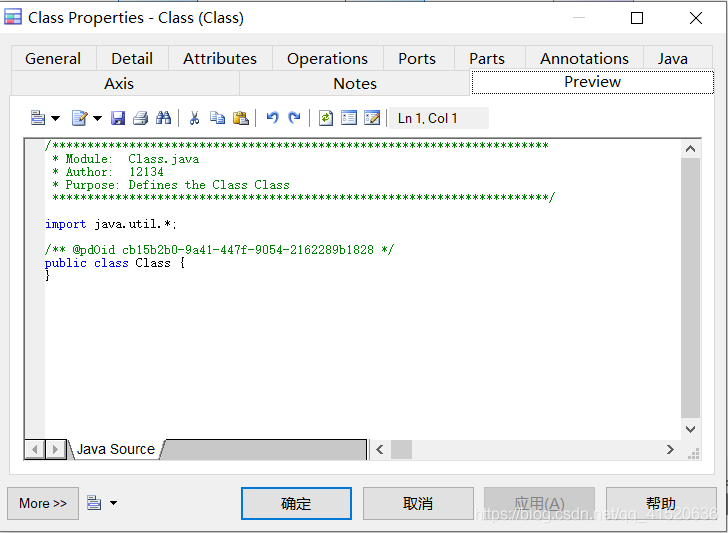

• perview项目可以进行直接代码编辑，不推荐使用。

• general项目可以设置常用属性

1. name：java类名称（可中文，254字符）
2. code：别称（不可中文，必须是英文，254字符，一般用UID）
3. comment：备注（详细功能介绍）
4. extends：继承
5. stereotype：源于已有包的子类
6. visibility：访问修饰符
7. cardinality：基数（集合数量）
8. type：文件类型（class：Java字节码，generic：泛型）

• 其他不重要可以点帮助按钮直接查看开发文档

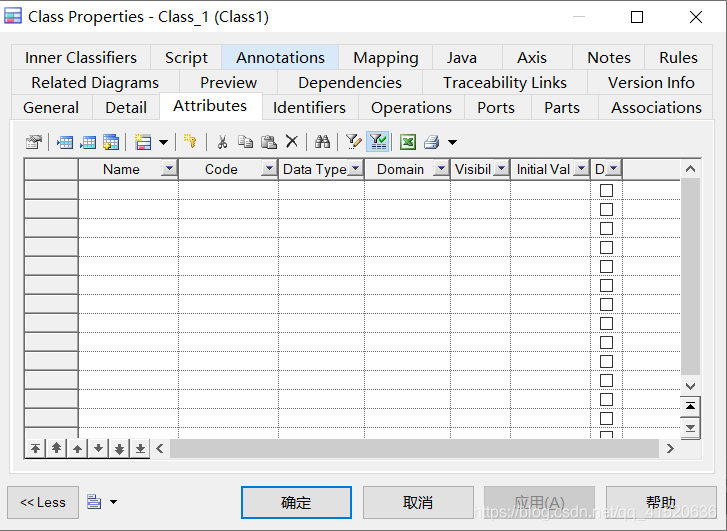

1. Domain域表示属性取值范围如可以创建10个字符的地址域
2. D:Displayed显示出来，默认全部勾选

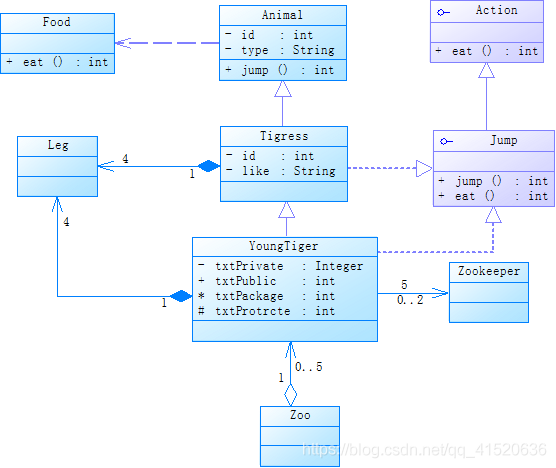

   2.1.1 泛化（Generalization）

   继承，箭头指向父类，实线指向子类，eg：

   public class Animal { }
   public class Tigress extends Animal  { }

• 详解： 母老虎属于动物这一种类。

2.1.2 实现（Realization）

实现接口，箭头指向实现接口，虚线指向实现类

public interface Jump { }
public class Tiger implements Jump { }

• 详解： 母老虎在动物园里会有一个编号，还有她的喜好，以及它基本生活，吃放和各种 行为。

2.1.3 依赖（Dependency）

调用共通方法，调用其他类的必要方法，举例来说，动物需要吃饭，吃饭这一动作行为放到一个Java类中，此时需要调用该Java类的方法，完成对食物的获取，eg：

public class Animal{
    public static void main(String args[]){
        /**  动物需要食物 */
        Food f=new Food();
        f.eat();
    }
}
public class Food{
    public void eat(){
    }
}

• 详解：动物需要食物，没有食物就会饿死，抓到一头鹿，可以饱餐一顿。即老虎抓到不同食物，食物的体型不同，味道也不一样。Food类受到变动，Aniaml类也会受到影响。

2.1.4 关联（Association）

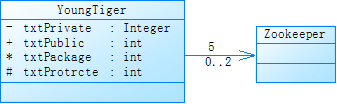

声明或者调用一个多条对象，注入一个bean来使用，箭头指向需要使用的对象，实线指向引入的对象，实线上方的数字代表会拿到的结果集，下方数字代表可能需要的条件集，eg：

public class YoungTiger{
    /** 5头年轻老虎有时有一到两个饲养员 */
    private List<Zookeeper> zookeepers;
}
public class Zookeeper{ }

• 详解： 动物园有五头年轻的老虎，他们有零个到二个饲养员。

2.1.5 组合（Composition）

和关联类似，只是组合更加强调不可丢失的类，查询数据库是基本的功能，不可丧失，eg：

public class Tigress{
    /** 母老虎有四条腿 */
    private List<Leg> legs;
}
public class Leg{ }

• 详解： 一头老虎有四条腿

2.1.6 聚合（Aggregation）

也和上面一样，只是关系不强，可有可无

public class YoungTiger{ }
public class Zoo{
    private List<YoungTiger> yt;
}

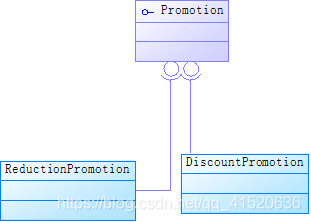

2.1.7 Require Link （需求连接）

类似的功能，有一个总的接口，同时实现两种不同的类，eg：

• 详解：促销有减量促销和折扣促销

  2.1.8 Inner Link(内部连接)


  内部类的调用


  public class Class7 {
    public class Class8 {    }
  }

  例子：


• 详解： 综合上方解释查阅

  2.2 对象图-Object diagram



  2.2.1 Instance Link(关联)


  对象之间存在关联关系

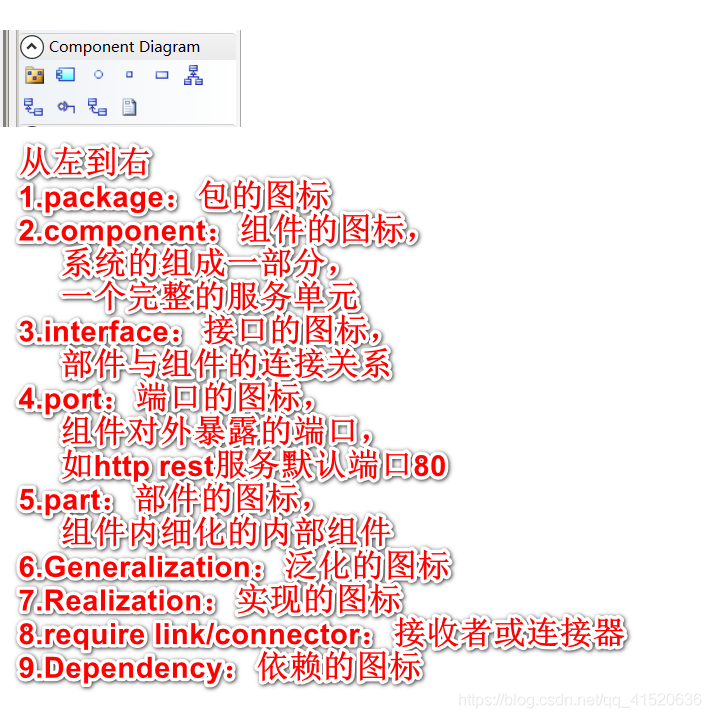

  2.3 组件图-Component Diagram


  例子：

  详解：管理员用户通过8080端口访问myorder，订单发送请求到服务器8090端口，服务器端拿到对应用户的order，返回给管理员用户字自己的订单信息。

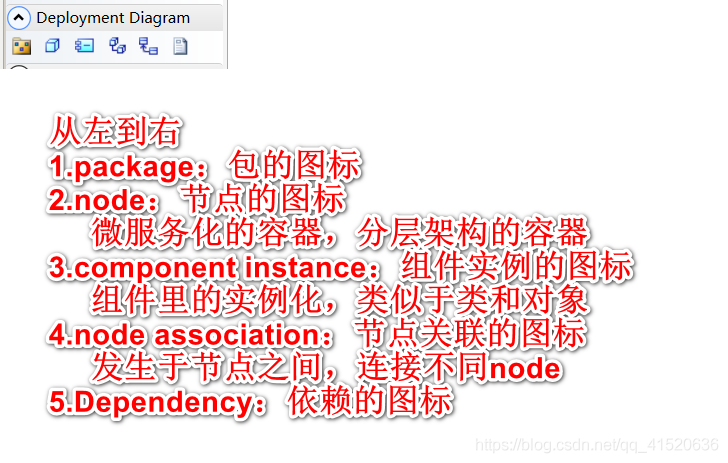

  2.4 部署图-Deployment Diagram


  例子：

  详解：OW+框架整体结构

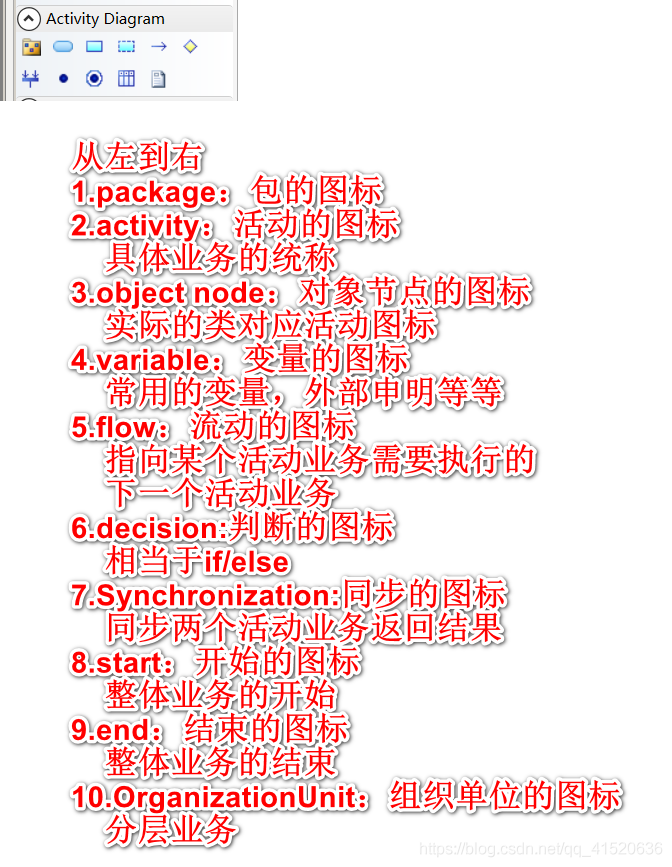

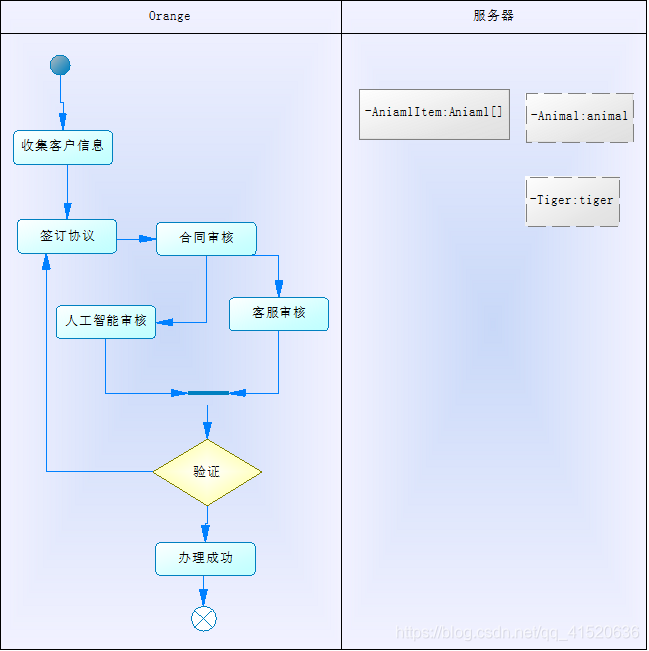

  2.5 活动图-Activity Diagram


  例子：

  详解：办理业务的具体会进行的业务实现。

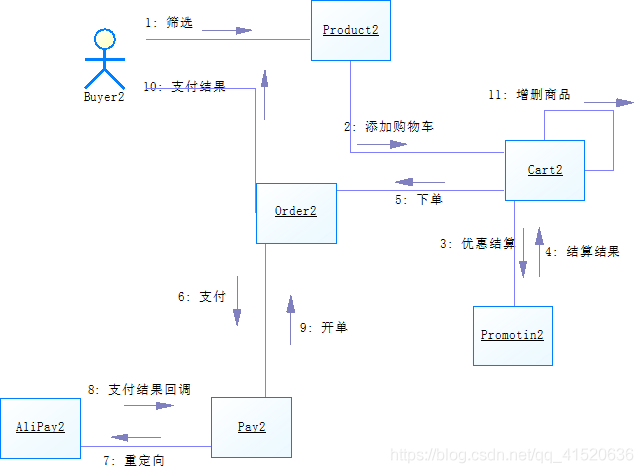

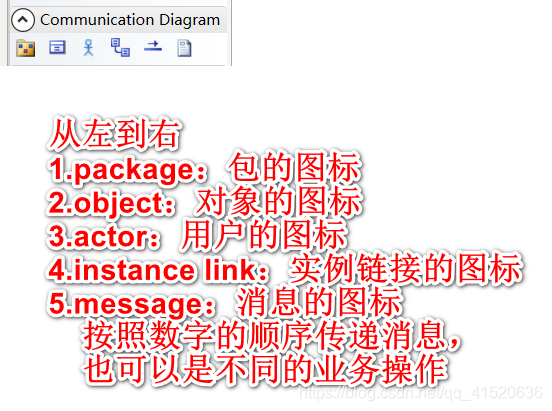

  2.6 通讯图/协助图-communication diagram


  例子：

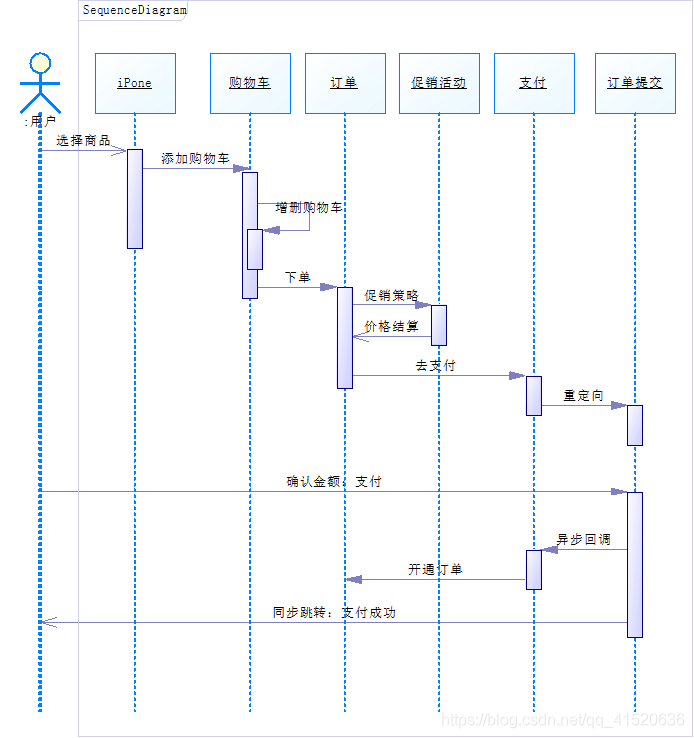

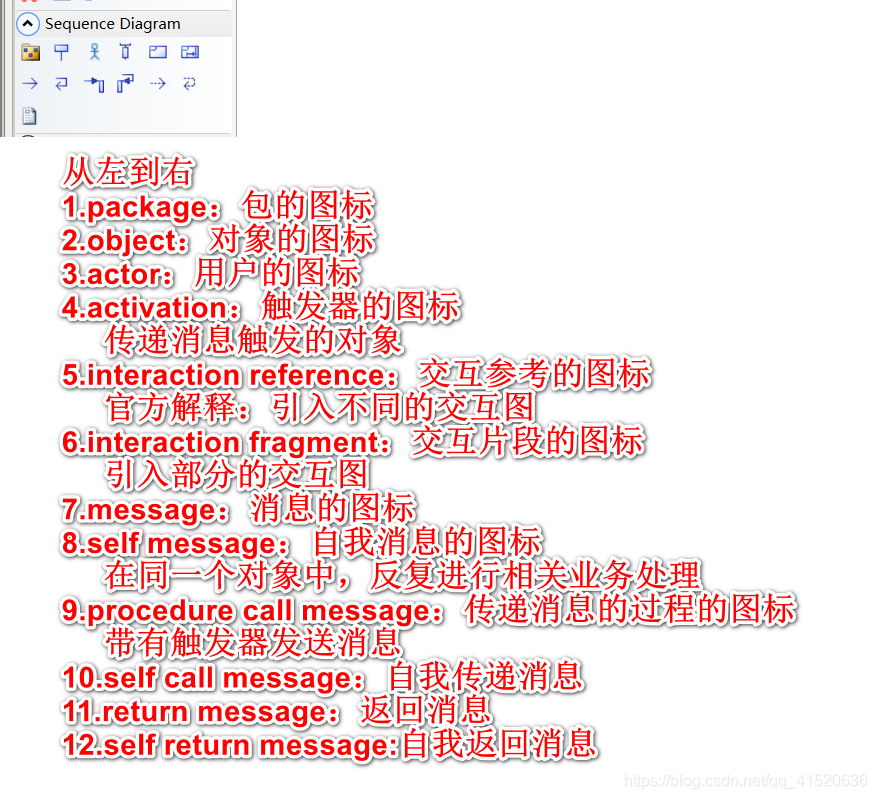

  2.7 时序图-sequence diagram


  例子：

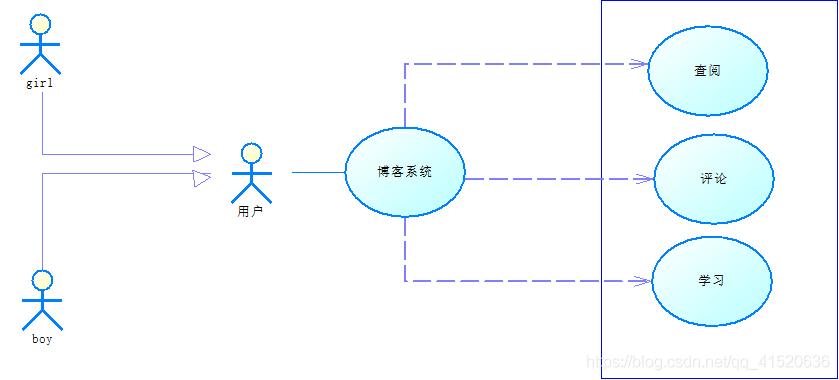

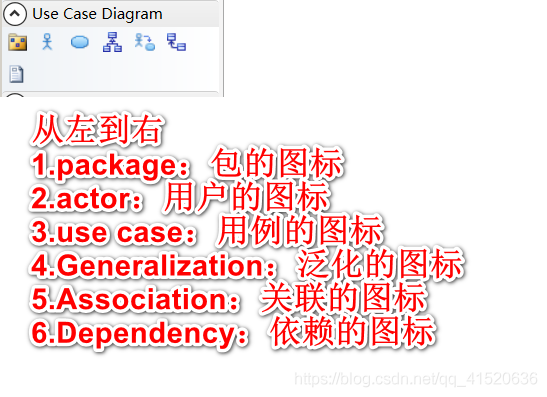

  2.8 用例图-use case diagram


  例子：

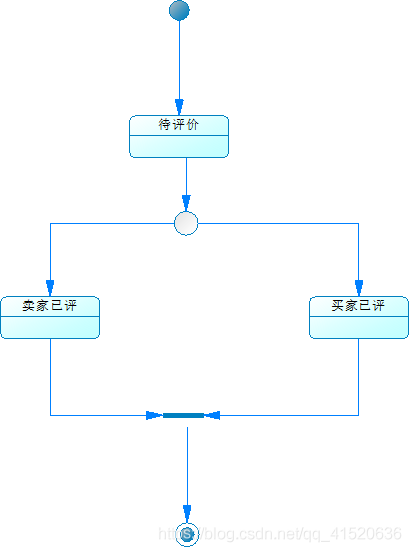

  2.9 状态图-statechart diagram
