图像阈值
ret, dst = cv2.threshold(src, thresh, maxval, type)
- src： 输入图，只能输入单通道图像，通常来说为灰度图
- dst： 输出图
- ret： 阈值
- thresh： 阈值
- maxval： 当像素值超过了阈值（或者小于阈值，根据type来决定），所赋予的值

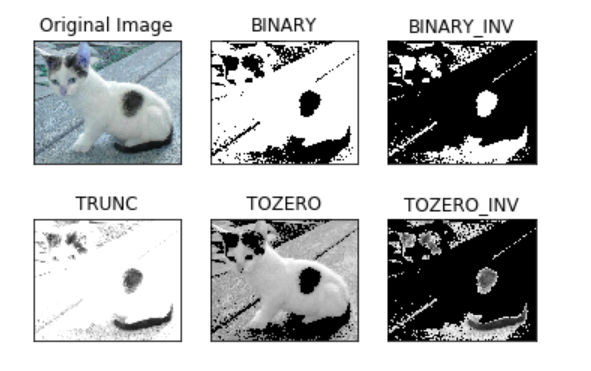

- type：二值化操作的类型，包含以下5种类型： cv2.THRESH_BINARY； cv2.THRESH_BINARY_INV； cv2.THRESH_TRUNC； cv2.THRESH_TOZERO；cv2.THRESH_TOZERO_INV
- cv2.THRESH_BINARY 超过阈值部分取maxval（最大值），否则取0
- cv2.THRESH_BINARY_INV THRESH_BINARY的反转
- cv2.THRESH_TRUNC 大于阈值部分设为阈值，否则不变
- cv2.THRESH_TOZERO 大于阈值部分不改变，否则设为0
- cv2.THRESH_TOZERO_INV THRESH_TOZERO的反转 ```python ret, thresh1 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_BINARY) ret, thresh2 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_BINARY_INV) ret, thresh3 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_TRUNC) ret, thresh4 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_TOZERO) ret, thresh5 = cv2.threshold(img_gray, 127, 255, cv2.THRESH_TOZERO_INV)
titles = [‘Original Image’, ‘BINARY’, ‘BINARY_INV’, ‘TRUNC’, ‘TOZERO’, ‘TOZERO_INV’] images = [img, thresh1, thresh2, thresh3, thresh4, thresh5]
for i in range(6): plt.subplot(2, 3, i + 1) # subplot(nrows, ncols, index, kwargs) = subplot(pos, kwargs) 3位整数或三个单独的整数描述子图的位置。如果三个整数依次为nrows，ncols 和index，则 子图将在具有nrows 行和ncols列的网格上取得索引位置。索引从 左上角的1开始并向右增加。 plt.imshow(images[i], ‘gray’) #留疑，为何这里要加一个把参数表明输出是灰度图 plt.title(titles[i]) plt.xticks([]), plt.yticks([]) plt.show()
<a name="a8IwQ"></a># 图像平滑```python# 均值滤波# 简单的平均卷积操作blur = cv2.blur(img, (3, 3))# 方框滤波# 基本和均值一样，可以选择归一化box = cv2.boxFilter(img,-1,(3,3), normalize=True)box = cv2.boxFilter(img,-1,(3,3), normalize=False)# 高斯滤波# 高斯模糊的卷积核里的数值是满足高斯分布，相当于更重视中间的aussian = cv2.GaussianBlur(img, (5, 5), 1)# 中值滤波# 相当于用中值代替median = cv2.medianBlur(img, 5) # 中值滤波
形态学-腐蚀操作
img = cv2.imread('dige.png')
kernel = np.ones((3,3),np.uint8)
# kernel=array([[1, 1, 1],
# [1, 1, 1],
# [1, 1, 1]], dtype=uint8)
erosion = cv2.erode(img,kernel,iterations = 1) # iterations表示迭代次数
pie = cv2.imread('pie.png') # 这里的pie是一个圆
kernel = np.ones((30,30),np.uint8)
erosion_1 = cv2.erode(pie,kernel,iterations = 1)
erosion_2 = cv2.erode(pie,kernel,iterations = 2)
erosion_3 = cv2.erode(pie,kernel,iterations = 3)
res = np.hstack((erosion_1,erosion_2,erosion_3)) #np.hstack():在水平方向上平铺
res = cv2.resize(res, (0, 0), fx=0.4, fy=0.4,
interpolation=cv2.INTER_CUBIC)
形态学-膨胀操作
跟腐蚀类似
dige_dilate = cv2.dilate(dige_erosion,kernel,iterations = 1)
开运算与闭运算
# 开：先腐蚀，再膨胀
img = cv2.imread('dige.png')
kernel = np.ones((5,5),np.uint8)
opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)
# 闭：先膨胀，再腐蚀
img = cv2.imread('dige.png')
kernel = np.ones((5,5),np.uint8)
closing = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel)
梯度运算
# 梯度=膨胀-腐蚀
pie = cv2.imread('pie.png')
kernel = np.ones((7,7),np.uint8)
gradient = cv2.morphologyEx(pie, cv2.MORPH_GRADIENT, kernel)
礼帽与黑帽
- 礼帽 = 原始输入-开运算结果
- 黑帽 = 闭运算-原始输入
```python
礼帽
img = cv2.imread(‘dige.png’) tophat = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel)
黑帽
img = cv2.imread(‘dige.png’) blackhat = cv2.morphologyEx(img,cv2.MORPH_BLACKHAT, kernel)
<a name="bNve6"></a>
# 图像梯度
梯度简单来说就是求导。<br />OpenCV 提供了三种不同的梯度滤波器，或者说高通滤波器：Sobel，Scharr 和 Laplacian。我们会意义介绍他们。<br />Sobel，Scharr 其实就是求一阶或二阶导数。Scharr 是对 Sobel（使用小的卷积核求解求解梯度角度时）的优化。Laplacian 是求二阶导数。
<a name="NpggP"></a>

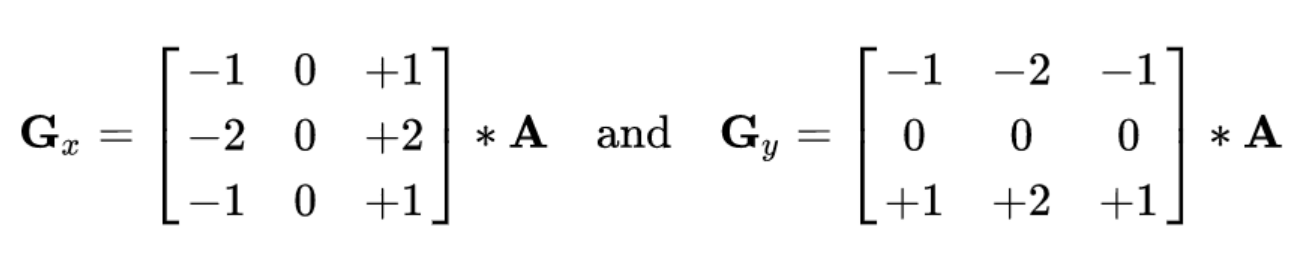

## Sobel算子
原理：[链接：Sobel算子](https://baike.baidu.com/item/%E7%B4%A2%E8%B4%9D%E5%B0%94%E7%AE%97%E5%AD%90/15805328?fromtitle=Sobel%E7%AE%97%E5%AD%90&fromid=11000092&fr=aladdin)<br /><br />dst = cv2.Sobel(src, ddepth, dx, dy, ksize)
- ddepth:图像的深度
- dx和dy分别表示水平和竖直方向
- ksize是Sobel算子的大小，一般是3*3也就是上面的。
```python
#分别计算x和y方向
sobelx = cv2.Sobel(img,cv2.CV_64F,1,0,ksize=3)
#白到黑是负数，黑到白就是正数了，所有的负数会被截断成0，所以要取绝对值
sobelx = cv2.convertScaleAbs(sobelx)
sobely = cv2.Sobel(img,cv2.CV_64F,0,1,ksize=3)
sobely = cv2.convertScaleAbs(sobely)
#再求和
sobelxy = cv2.addWeighted(sobelx,0.5,sobely,0.5,0)
#不建议直接计算
sobelxy=cv2.Sobel(img,cv2.CV_64F,1,1,ksize=3)
sobelxy = cv2.convertScaleAbs(sobelxy)
关于参数中的图像深度：参数ddepth = -1 表示设定输出图像的深度（数据类型）与原图像保持一致，但是我们在代码中使用的却是 cv2.CV_64F。因为一个从黑（灰度值为0）到白（灰度值为255）的边界的导数是整数，而一个从白到黑的边界点导数却是负数。如果原图像的深度是np.int8 时，所有的负值都会被截断变成 0，换句话说就是把把边界丢失掉。所以如果这两种边界你都想检测到，最好的的办法就是将输出的数据类型设置的更高，比如 cv2.CV_16S，cv2.CV_64F等。取绝对值然后再把它转回cv2.CV_8U。
链接：通道和位深的理解含义整理（CV_8UC1,CV_8SC1,CV_32FC1）
Scharr算子
Scharr 是对 Sobel（使用小的卷积核求解求解梯度角度时）的优化，Sobel 算子是高斯平滑与微分操作的结合体，所以它的抗噪声能力很好，如果 ksize=-1，会使用 3x3 的 Scharr 滤波器，它的的效果要比 3x3 的 Sobel 滤波器好（而且速度相同，所以在使用 3x3 滤波器时应该尽量使用 Scharr 滤波器）。
laplacian算子
如果邻域系统是4 邻域，Laplacian 算子的模板为： 如果邻域系统是8 邻域，Laplacian 算子的模板为：
和sobelx、sobely的对比（openCV官方文档）：
sobelxy,scharrxy,laplacian对比（唐宇迪课件）：
Canny边缘检测
- 1) 使用高斯滤波器，以平滑图像，滤除噪声。
- 2) 计算图像中每个像素点的梯度强度和方向。
- 3) 应用非极大值（Non-Maximum Suppression）抑制，以消除边缘检测带来的杂散响应。
- 4) 应用双阈值（Double-Threshold）检测来确定真实的和潜在的边缘。
- 5) 通过抑制孤立的弱边缘最终完成边缘检测。
1:高斯滤波器
2:梯度和方向
3:非极大值抑制
4:双阈值检测
```python
img=cv2.imread(“lena.jpg”,cv2.IMREAD_GRAYSCALE)
v1=cv2.Canny(img,80,150) # 第2个参数80表示minVal,第3个参数150表示maxval v2=cv2.Canny(img,50,100)
res = np.hstack((v1,v2)) cv_show(res,’res’)
img=cv2.imread(“car.png”,cv2.IMREAD_GRAYSCALE)
v1=cv2.Canny(img,120,250) v2=cv2.Canny(img,50,100)
res = np.hstack((v1,v2)) cv_show(res,’res’)
<a name="7i7vD"></a>

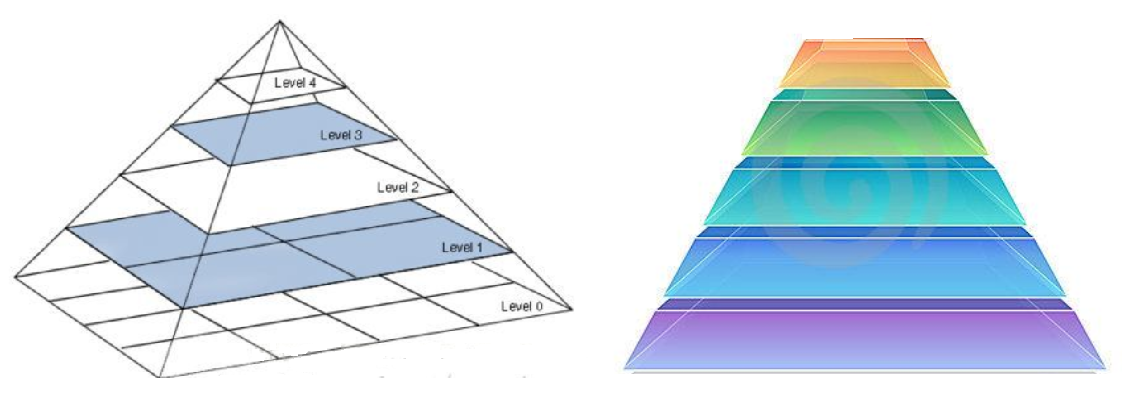

# 图像金字塔
- 高斯金字塔
- 拉普拉斯金字塔
<a name="7cveP"></a>

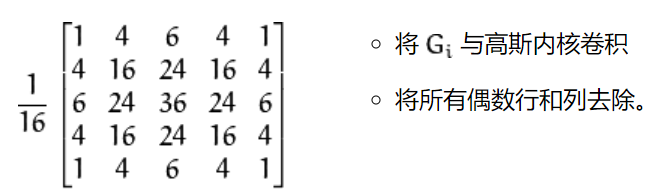

## 高斯金字塔：向下采样方法（缩小）
<a name="yFIZh"></a>

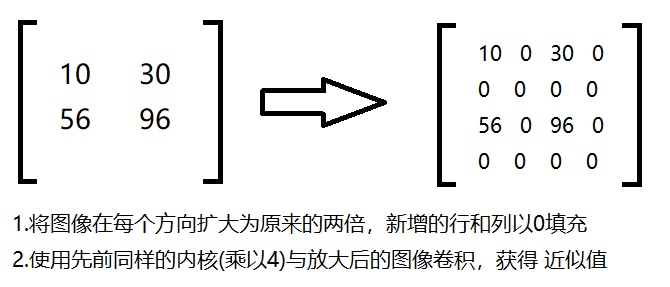

## 高斯金字塔：向上采样方法（放大）
```python
up=cv2.pyrUp(img)
down=cv2.pyrDown(img)
拉普拉斯金字塔
down=cv2.pyrDown(img)
down_up=cv2.pyrUp(down)
l_1=img-down_up
cv_show(l_1,'l_1')
图像轮廓
轮廓可以简单认为成将连续的点（连着边界）连在一起的曲线，具有相同的颜色或者灰度。轮廓在形状分析和物体的检测和识别中很有用。
• 为了更加准确，要使用二值化图像。在寻找轮廓之前，要进行阈值化处理或者 Canny 边界检测。
• 查找轮廓的函数会修改原始图像。如果你在找到轮廓之后还想使用原始图像的话，你应该将原始图像存储到其他变量中。
• 在 OpenCV 中，查找轮廓就像在黑色背景中超白色物体。你应该记住，要找的物体应该是白色而背景应该是黑色。
cv2.findContours(img,mode,method)
mode:轮廓检索模式
- RETR_EXTERNAL ：只检索最外面的轮廓；
- RETR_LIST：检索所有的轮廓，并将其保存到一条链表当中；
- RETR_CCOMP：检索所有的轮廓，并将他们组织为两层：顶层是各部分的外部边界，第二层是空洞的边界;
- RETR_TREE：（最常用）检索所有的轮廓，并重构嵌套轮廓的整个层次;
method:轮廓逼近方法
- CHAIN_APPROX_NONE：以Freeman链码的方式输出轮廓，所有其他方法输出多边形（顶点的序列）。
- CHAIN_APPROX_SIMPLE:压缩水平的、垂直的和斜的部分，也就是，函数只保留他们的终点部分。
返回值有三个：第一个是二值图像，第二个是轮廓，第三个是（轮廓的）层析结构。轮廓（第二个返回值）是一个 Pytho列表，其中存储这图像中的所有轮廓。每一个轮廓都是一个 Numpy 数组，包含对象边界点（x，y）的坐标。
为了更高的准确率，使用二值图像。
img = cv2.imread('contours.png')
gray = cv2.cvtColor(img, cv2.COLOR
_BGR2GRAY)
ret, thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
cv_show(thresh,'thresh')
binary, contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)
# 绘制轮廓
#传入绘制图像，轮廓，轮廓索引（第三个参数是轮廓的索引（在绘制单个轮廓时有用。要绘制所有轮廓（包括外轮廓和内轮廓），请传递-1）），颜色模式，线条厚度
# 注意需要copy,要不原图会变。。。
draw_img = img.copy()
res = cv2.drawContours(draw_img, contours, -1, (0, 0, 255), 2)
cv_show(res,'res')
draw_img = img.copy()
res = cv2.drawContours(draw_img, contours, 0, (0, 0, 255), 2)
cv_show(res,'res')
轮廓特征
#需要将轮廓取出来才能用其他函数处理
cnt = contours[0] #每个单独的轮廓是一个(x,y)坐标的Numpy数组的边界点的对象
#面积
cv2.contourArea(cnt)
#周长，True表示闭合的
cv2.arcLength(cnt,True)
轮廓近似
img = cv2.imread('contours2.png')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
binary, contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)
cnt = contours[0]
draw_img = img.copy()
res = cv2.drawContours(draw_img, [cnt], -1, (0, 0, 255), 2)
cv_show(res,'res')
epsilon = 0.15*cv2.arcLength(cnt,True)
approx = cv2.approxPolyDP(cnt,epsilon,True)
draw_img = img.copy()
res = cv2.drawContours(draw_img, [approx], -1, (0, 0, 255), 2)
cv_show(res,'res')
# 边界矩形
img = cv2.imread('contours.png')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
binary, contours, hierarchy = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)
cnt = contours[0]
x,y,w,h = cv2.boundingRect(cnt)
img = cv2.rectangle(img,(x,y),(x+w,y+h),(0,255,0),2)
cv_show(img,'img')
area = cv2.contourArea(cnt)
x, y, w, h = cv2.boundingRect(cnt)
rect_area = w * h
extent = float(area) / rect_area
print ('轮廓面积与边界矩形比',extent)
# 外接圆
(x,y),radius = cv2.minEnclosingCircle(cnt)
center = (int(x),int(y))
radius = int(radius)
img = cv2.circle(img,center,radius,(0,255,0),2)
cv_show(img,'img')
模板匹配
模板匹配和卷积原理很像，模板在原图像上从原点开始滑动，计算模板与（图像被模板覆盖的地方）的差别程度，这个差别程度的计算方法在opencv里有6种(建议使用归一化方法)，然后将每次计算的结果放入一个矩阵里，作为结果输出。假如原图形是AxB大小，而模板是axb大小，则输出结果的矩阵是(A-a+1)x(B-b+1)
TM_SQDIFF：计算平方不同，计算出来的值越小，越相关
TM_CCORR：计算相关性，计算出来的值越大，越相关
TM_CCOEFF：计算相关系数，计算出来的值越大，越相关
TM_SQDIFF_NORMED：计算归一化平方不同，计算出来的值越接近0，越相关
TM_CCORR_NORMED：计算归一化相关性，计算出来的值越接近1，越相关
TM_CCOEFF_NORMED：计算归一化相关系数，计算出来的值越接近1，越相关
公式：https://docs.opencv.org/3.3.1/df/dfb/groupimgprocobject.html#ga3a7850640f1fe1f58fe91a2d7583695d
# 模板匹配
img = cv2.imread('lena.jpg', 0)
template = cv2.imread('face.jpg', 0)
h, w = template.shape[:2]
methods = ['cv2.TM_CCOEFF', 'cv2.TM_CCOEFF_NORMED', 'cv2.TM_CCORR',
'cv2.TM_CCORR_NORMED', 'cv2.TM_SQDIFF', 'cv2.TM_SQDIFF_NORMED']
res = cv2.matchTemplate(img, template, cv2.TM_SQDIFF)
min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)
#使用不同方法进行匹配
for meth in methods:
img2 = img.copy()
# 匹配方法的真值
method = eval(meth) # eval() 函数用来执行一个字符串表达式，并返回表达式的值。
print (method)
res = cv2.matchTemplate(img, template, method)
min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)
# 如果是平方差匹配TM_SQDIFF或归一化平方差匹配TM_SQDIFF_NORMED，取最小值
if method in [cv2.TM_SQDIFF, cv2.TM_SQDIFF_NORMED]:
top_left = min_loc
else:
top_left = max_loc
bottom_right = (top_left[0] + w, top_left[1] + h)
# 画矩形
cv2.rectangle(img2, top_left, bottom_right, 255, 2)
plt.subplot(121), plt.imshow(res, cmap='gray')
plt.xticks([]), plt.yticks([]) # 隐藏坐标轴
plt.subplot(122), plt.imshow(img2, cmap='gray')
plt.xticks([]), plt.yticks([])
plt.suptitle(meth)
plt.show()
#匹配多个对象
img_rgb = cv2.imread('mario.jpg')
img_gray = cv2.cvtColor(img_rgb, cv2.COLOR_BGR2GRAY)
template = cv2.imread('mario_coin.jpg', 0)
h, w = template.shape[:2]
res = cv2.matchTemplate(img_gray, template, cv2.TM_CCOEFF_NORMED)
threshold = 0.8
# 取匹配程度大于%80的坐标y,x
loc = np.where(res >= threshold)# 输出满足条件的所有元素的坐标
for pt in zip(*loc[::-1]): # *号表示可选参数
bottom_right = (pt[0] + w, pt[1] + h)
cv2.rectangle(img_rgb, pt, bottom_right, (0, 0, 255), 2)
cv2.imshow('img_rgb', img_rgb)
cv2.waitKey(0)
最后一步有几个Python/Numpy的重要知识，来大致看下：
x = np.arange(9.).reshape(3, 3)
print(np.where(x > 5))
# 结果(先y坐标（行号，也算是矩阵的高h），再x坐标(列号，相当于矩阵的款w)，这也是矩阵索引的正常顺序)：
# (array([2, 2, 2]), array([0, 1, 2]))
loc[::-1]
# 倒序 (array([0, 1, 2], array([2, 2, 2])
*loc
# 依次取出两个一维数组的同一个位置的数
zip函数，功能很强大到难以解释，举个简单例子就知道了：
x = [1, 2, 3]
y = [4, 5, 6]
print(list(zip(x, y))) # [(1, 4), (2, 5), (3, 6)]
这样大家就能理解前面代码的用法了吧：因为loc是先y坐标再x坐标，所以用loc[::-1]Python 中的 [:-1] 和 [::-1]翻转一下，然后再用zip函数拼接在一起。
*号常用在list变量前。表示解析出list中可迭代的元素，传递到函数中。
fruits = [‘lemon’, ‘pear’, ‘watermelon’, ‘tomato’]
print(fruits[0], fruits[1], fruits[2], fruits[3]) = print(fruits) [python中的号和** 号如何使用](https://jingyan.baidu.com/article/219f4bf75b480ade442d389a.html)
直方图
cv2.calcHist(images,channels,mask,histSize,ranges)
- images: 原图像图像格式为 uint8 或 float32。当传入函数时应 用中括号 [] 括来例如[img]
- channels: 同样用中括号括来它会告函数我们统幅图 像的直方图。如果入图像是灰度图它的值就是 [0]如果是彩色图像 的传入的参数可以是 [0][1][2] 它们分别对应着 BGR。
- mask: 掩模图像。统整幅图像的直方图就把它为 None。但是如 果你想统图像某一分的直方图的你就制作一个掩模图像并 使用它。
- histSize:BIN （柱子的数目）的数目。也应用中括号括来
- ranges: 像素值范围常为 [0,256] ```python import cv2 #opencv读取的格式是BGR import numpy as np import matplotlib.pyplot as plt#Matplotlib是RGB %matplotlib inline
def cv_show(img,name): cv2.imshow(name,img) cv2.waitKey() cv2.destroyAllWindows()
img = cv2.imread(‘cat.jpg’,0) #0表示灰度图 hist = cv2.calcHist([img],[0],None,[256],[0,256]) hist.shape #输出为256*1维数组
<a name="fmeE4"></a>
#
<a name="oAdyO"></a>
# 傅里叶变换
我们生活在时间的世界中，早上7:00起来吃早饭，8:00去挤地铁，9:00开始上班。。。以时间为参照就是时域分析。<br />但是在频域中一切都是静止的！<br />[https://zhuanlan.zhihu.com/p/19763358](https://zhuanlan.zhihu.com/p/19763358)
<a name="g8CRC"></a>
## 傅里叶变换的作用
- 高频：变化剧烈的灰度分量，例如边界<br />
- 低频：变化缓慢的灰度分量，例如一片大海<br />
<a name="La8nS"></a>
## 滤波
- 低通滤波器：只保留低频，会使得图像模糊<br />
- 高通滤波器：只保留高频，会使得图像细节增强<br />
- opencv中主要就是cv2.dft()和cv2.idft()，输入图像需要先转换成np.float32 格式。
- 得到的结果中频率为0的部分会在左上角，通常要转换到中心位置，可以通过shift变换来实现。
- cv2.dft()返回的结果是双通道的（实部，虚部），通常还需要转换成图像格式才能展示（0,255）。
```python
img = cv2.imread('lena.jpg',0)
img_float32 = np.float32(img)
dft = cv2.dft(img_float32, flags = cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)
# 得到灰度图能表示的形式
magnitude_spectrum = 20*np.log(cv2.magnitude(dft_shift[:,:,0],dft_shift[:,:,1]))
plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(magnitude_spectrum, cmap = 'gray')
plt.title('Magnitude Spectrum'), plt.xticks([]), plt.yticks([])
plt.show()
img = cv2.imread('lena.jpg',0)
img_float32 = np.float32(img)
dft = cv2.dft(img_float32, flags = cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)
rows, cols = img.shape
crow, ccol = int(rows/2) , int(cols/2) # 中心位置
# 低通滤波
mask = np.zeros((rows, cols, 2), np.uint8)
mask[crow-30:crow+30, ccol-30:ccol+30] = 1
# IDFT
fshift = dft_shift*mask
f_ishift = np.fft.ifftshift(fshift)
img_back = cv2.idft(f_ishift)
img_back = cv2.magnitude(img_back[:,:,0],img_back[:,:,1])
plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(img_back, cmap = 'gray')
plt.title('Result'), plt.xticks([]), plt.yticks([])
plt.show()
img = cv2.imread('lena.jpg',0)
img_float32 = np.float32(img)
dft = cv2.dft(img_float32, flags = cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)
rows, cols = img.shape
crow, ccol = int(rows/2) , int(cols/2) # 中心位置
# 高通滤波
mask = np.ones((rows, cols, 2), np.uint8)
mask[crow-30:crow+30, ccol-30:ccol+30] = 0
# IDFT
fshift = dft_shift*mask
f_ishift = np.fft.ifftshift(fshift)
img_back = cv2.idft(f_ishift)
img_back = cv2.magnitude(img_back[:,:,0],img_back[:,:,1])
plt.subplot(121),plt.imshow(img, cmap = 'gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(img_back, cmap = 'gray')
plt.title('Result'), plt.xticks([]), plt.yticks([])
plt.show()
若有收获，就点个赞吧
0 人点赞
