彻底理解傅里叶变换！

这篇文章可以说是介绍傅里叶变换最清晰通俗的，没有之一，通过大量的动画不但说明傅里叶变换是什么，还说明傅里叶变换能干什么。
难能可贵的是，可以通过手动绘制图案和拖动滑块来加深读傅里叶变换的理解。
动画链接：https://www.jezzamon.com/fourier/index.html
傅里叶变换是一种在各个领域都经常使用的数学工具。这个网站将介绍傅里叶变换能干什么，为什么傅里叶变换非常有用，以及如何利用傅里叶变换干漂亮的事。就像下面这样：

解释一下这个动画是如何工作的，沿途详细地解释傅里叶变换！
这次旅途结束后，将会掌握下面这些知识：

• 什么是傅里叶变换
• 傅里叶变换的一些实际用途
• 傅立叶变换的一些很酷的用法（虽然有些没有实际意义）

现在暂时不提那些复杂的数学公式。傅里叶背后的数学原理十分有趣，但最好还是先从它的实际应用开始，以及为什么要使用它。如果想了解更多，下面提供了一些进一步的阅读建议！

一、傅里叶变换是什么

简而言之，傅里叶变换把一个输入信号分解成一堆正弦波的叠加。就像大多数数学方法一样，这个名字来自一个名叫傅立叶的人。
从一些简单的例子开始，然后继续前进。首先，来看看什么是波 —— 波随着时间的推移，一直按照某一规律变化。

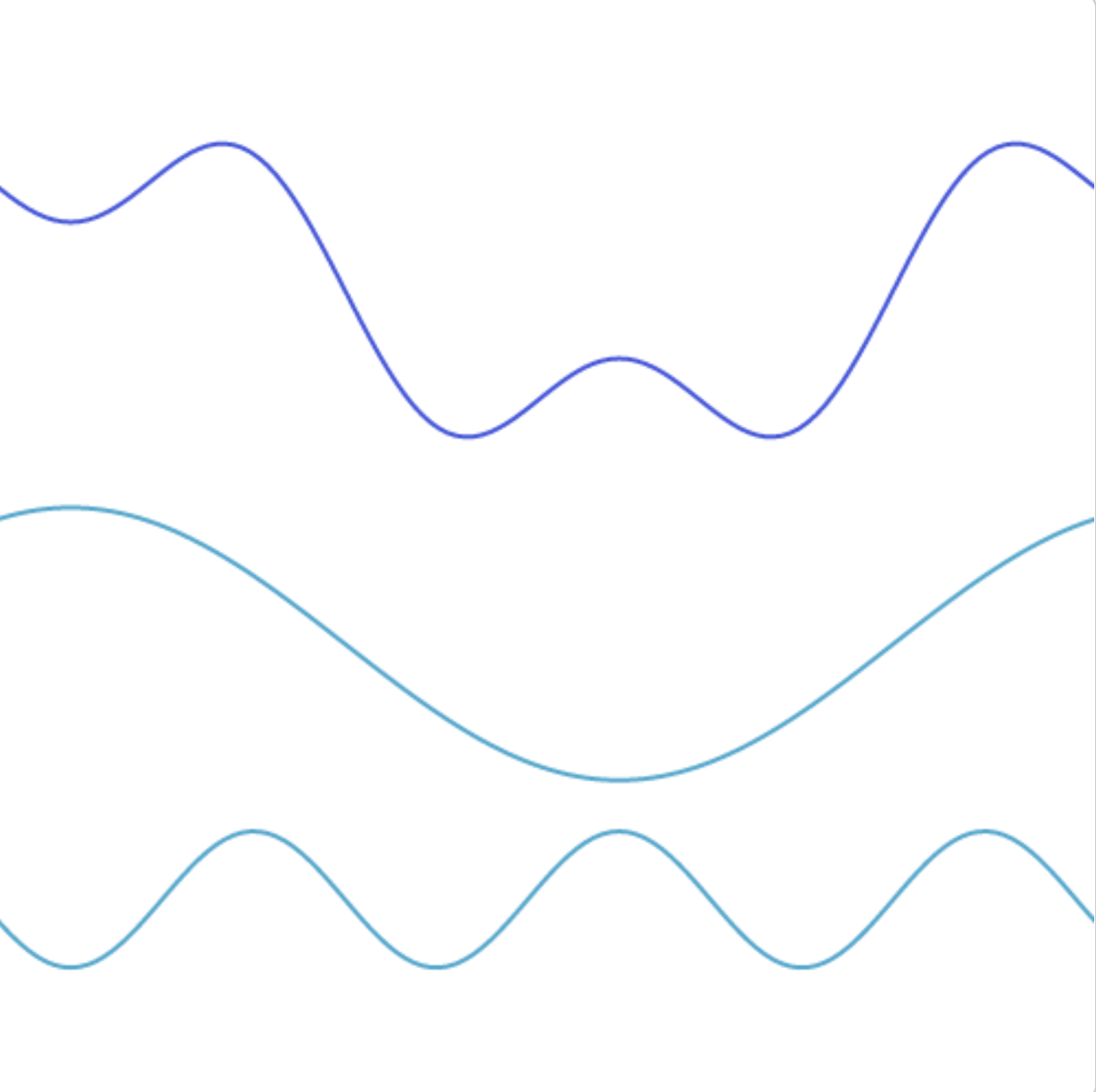

这是一个波的例子：

这个波可以分解为两个正弦波的叠加。也就是说，将两个正弦波相加时，就会得到原来的波。

傅里叶变换可以从一个复杂的波形里面，把构成这个波的单个正弦波分离出来。在这个例子中，几乎可以通过“脑补”完成这一操作。
为什么？事实证明，现实世界中的许多事物间的互相交互，都是基于正弦波。通常将这种波的快慢的性质，称为波的频率。
最明显的例子就是声音 —— 当听到声音时，听不到那条波浪线，但听到构成声音的正弦波的不同频率。
能够在计算机上区分这两个音调，就可以了解一个人实际可以听到的内容。可以理解声音的高低，或弄清楚这个波包含了什么音符。
一些波看起来不像由正弦波构成，也可以用这个分解的过程来进行分析。
来看看这个家伙吧。这个波称为方波。

虽然看起来不太可能，但它确实也可以分解成正弦波。

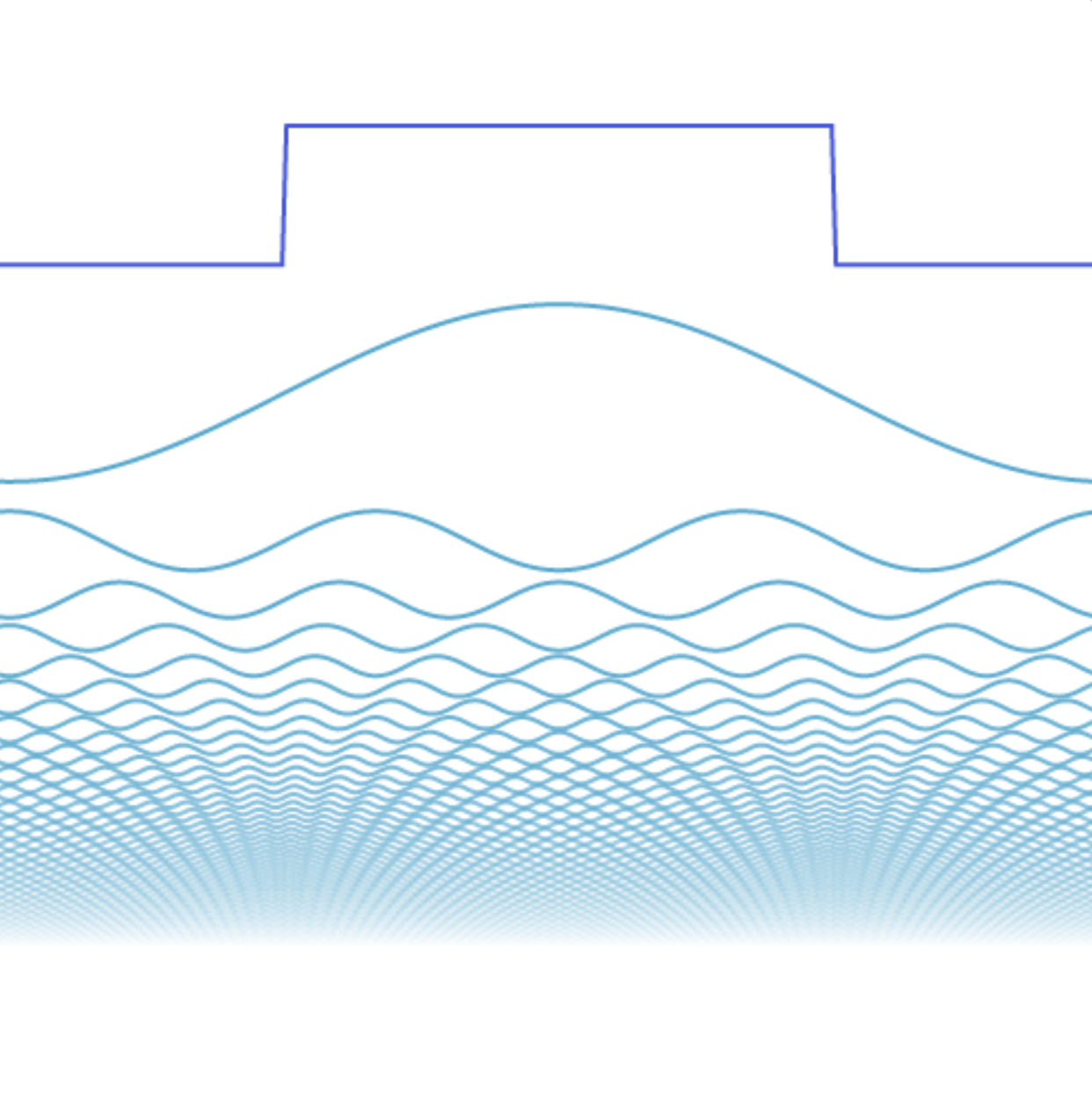

这次需要很多 —— 理论上是无限多的正弦波来完美地表达一个方波。随着加入越来越多的正弦波，叠加出的波形就越来越接近方波。
在视觉上，可以注意到前几个正弦波的叠加可以在结果中产生最大差异。滑块滑到一半时，就有一些方波的样子了，但它看起来摇摆不定。加上更多小的正弦波，组合出的波形看起来就平坦了。
当播放这个波形时，会发现使用的正弦波少时，声音听起来更低沉一些。这是因为把高频率的成分去掉了。
这一过程可以用来处理任何有周期的波。试一试，画一个喜欢的波形吧。

随便画一个波形都能用多个正弦波表示
移动滑块来观察，正弦波加得越多，组合出的波形越接近画的原始波形。
和上一个方波类似，除了有些额外的摆动之外，滑块移动到中间位置，生成的波形就很接近画的了。
可以利用这个事实：使用傅里叶变换，可以把音频中最重要的成分表达出来，并且得到和原始声音非常接近的波形。
在计算机中，波形以一系列数据点的形式来存储。

可以做的是，将声音表示为一堆正弦波。然后可以通过忽略掉较小幅度的高频成分来压缩声音。尽管得出的波形与原始波形不一样，但是听起来将会和原始声音很接近。

这基本上就是MP3做的事情。MP3除此之外还可以更聪明地知道需要保留哪些频率以及扔掉哪些频率。
所以在这种情况下，可以使用傅里叶变换来理解波的基本属性，然后可以将它用于数据的压缩之类的事情。
好的，现在来深入了解傅立叶变换。下一部分看起来很酷，也可以更加了解傅立叶变换的作用。但大多只是“看起来”很酷。

二、周转圆

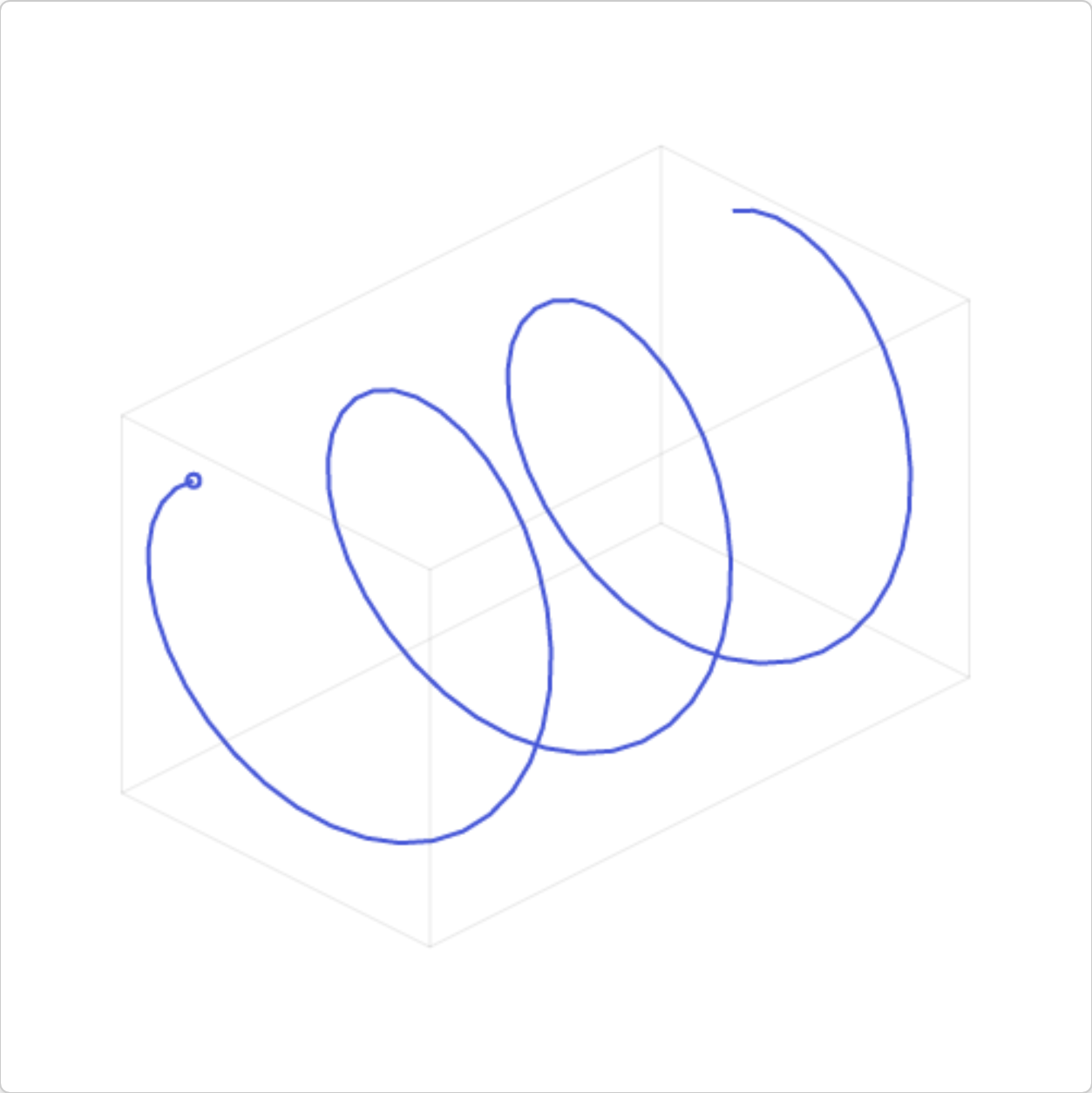

在开始时，介绍了傅里叶变换可以将事物分成正弦波。但更酷的是，它产生的正弦波不仅仅是一般的正弦波，它们都是“三维”的正弦波。可以称之为“复杂的”正弦曲线，或者，“螺旋”。

如果从侧面看，它们看起来像正弦波。但是，从正面看，它们看起来像圆圈。

到目前为止，所做的一切只需要常规的2D正弦波。当对2D波进行傅里叶变换时，“复杂的”部分被忽略了，所以最终也只能得到正弦波。
但是可以使用3D正弦波来制作看起来很有趣的东西，就像这个：

这里发生了什么事情呢？
可以将一个手绘图理解为一个3D的形状，因为点的位置在随时间移动。如果想象一个人正在绘制一只手，那么这三个维度就代表了某一时刻铅笔尖的位置。除了x和y维度说明笔尖的位置，还有一个时间维度。

现在有一个3D的形状，不能使用常规2D正弦波把它表示出来。无论添加多少2D正弦波，都永远不会得到3D。所以需要些别的东西。
可以使用的是之前的3D螺旋正弦波。如果添加很多这些螺旋，得到的东西就看起来像3D形状。
请记住，当从前面看它们时，这些波浪看起来像圆圈。围绕另一个圆圈移动的圆圈图案，被称为“周转圆”。
像以前一样，只用几个圆圈就可以很好地近似表达出原始图案。因为这是一个相当简单的形状，所有后面添加的小圆都是使边缘更加锐利。
这些适用于任何一个图案。真的，现在创作的机会来了。

同样，会发现，对于大多数形状，可以用很少的圆圈很好地近似表达它们，要保存一个形状，不必保存形状上所有的点。
这个方法可以应用于实际数据吗？答案是可以！实际上，有另一种称为SVG的数据格式，比在这里绘制图案更好用一些。所以目前，只是制作了些炫酷的小GIF。
然而，还有另一种类型的视觉数据使用傅里叶变换。

三、JPEGs

傅立叶变换除了可以表达简单的手绘线条，还可以用于图像吗？事实上，一直都在使用它，因为这就是JPEG的工作原理！将相同的原理应用于图像 —— 将某些东西分成一堆正弦波，然后只存储重要的东西。
要处理图像，需要一种不同类型的正弦波。需要这样的一种“正弦波”：无论有什么样的图像，都可以添加一堆这些正弦波来回到原始图像。

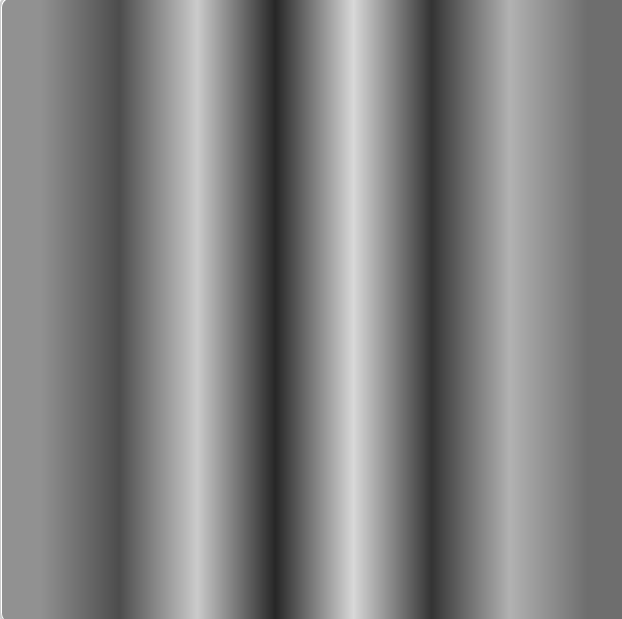

要做到这一点，使用的每个正弦波也将是一个个小图像。现在使用一些黑白条纹的小图像，这些更可以表达为“线”，而不是波。为了表示“波”的大小，每个图像将具有或多或少的明暗对比。
也可以以类似的方式表示出颜色，但先从灰度图像开始玩。为了表示灰度图像，需要一些水平的波图案，

还有一些垂直的波图案。

就其本身而言，只有水平和垂直图像还不足以表达出可以看到的图像。还需要一些额外的图案，将两者相乘。

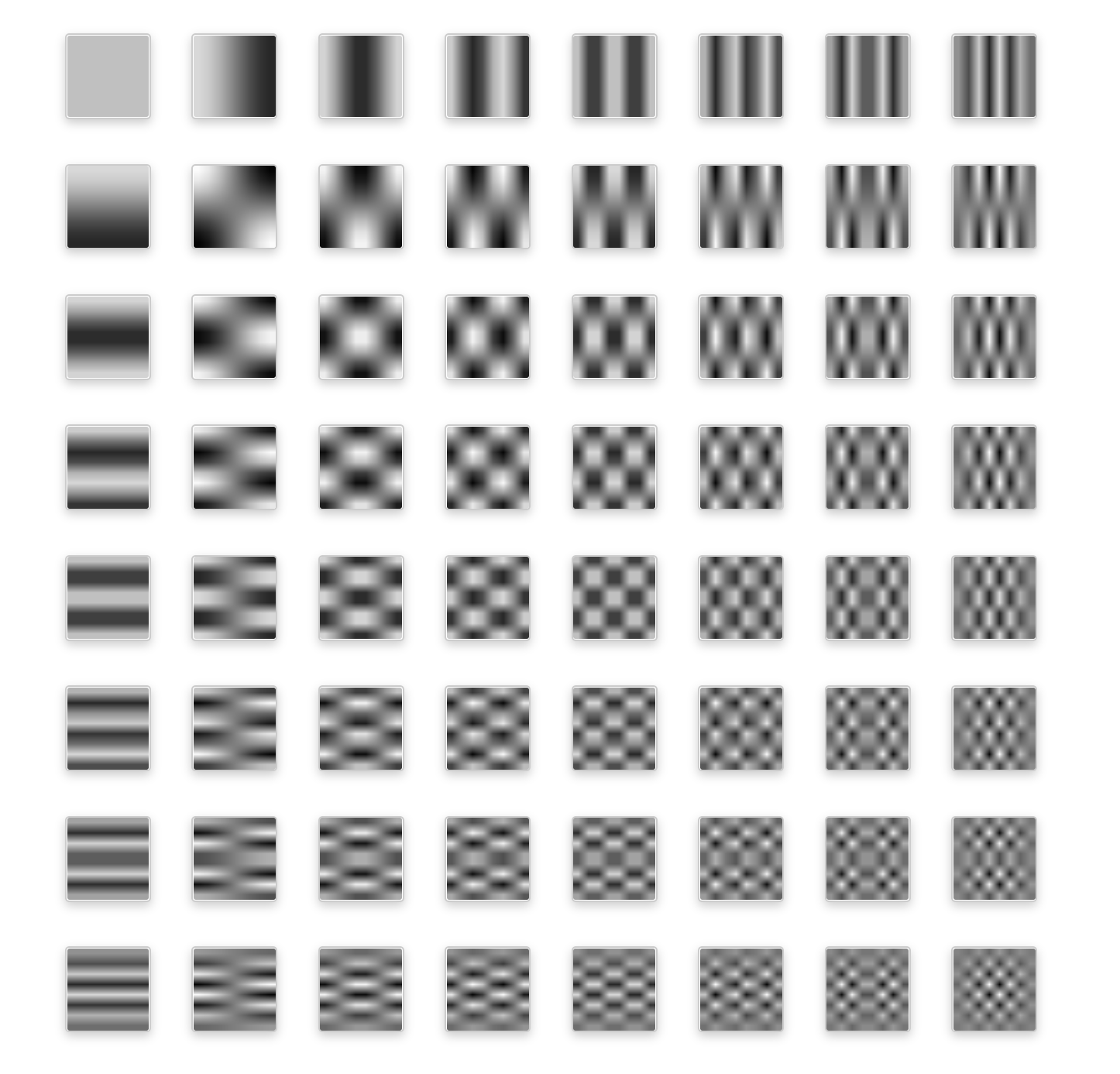

要得到一个8x8分辨率的图像，这里是需要的所有小图案。

如果把这些小图案的对比度调整到适当的值，然后将它们相加，就可以得出任意图像。
从一个字母”A”开始。它非常小，但需要它很小，否则最终会得到太多其他的图像。

随着添加越来越多的这些图案，最终得到的东西越来越接近实际图像。只要添加很少一部分图案，就能看出字母“A”的样子来。

对于实际的JPEG图像来说，这就是基本原理，剩下的只有一些额外的细节。
图像被分解为8x8块，每个块分别进行分解。使用一组频率来确定每个像素的亮度或暗度，然后是另外两组用于颜色，一组用于红绿色，另一组用于蓝黄色。为每个块使用的频率个数决定了JPEG图像的品质。
这是一个实际的JPEG图像，放大后可以看到细节。当改变JPEG品质水平时，可以观察出画质的区别。

四、总结

回顾一下：

• 傅里叶变换让我们输入一个事物，并将其分解为不同频率的成分
• 频率说明有关数据的一些基本属性
• 并且可以通过仅存储重要的成分来压缩数据
• 还可以用傅里叶变换的原理，通过一堆圆圈制作看起来很酷的动画

这只是表面上的一些浅层次应用。傅里叶变换是一个非常强大的工具，因为将事物分解成不同频率是十分重要的分析方法。它们被用于许多领域，包括电路设计，移动网络信号，磁共振成像（MRI）和量子物理！
