1 什么是Apollo

1.1 简介

Apollo是百度的自动驾驶开源框架，根据自动驾驶的功能划分为不同的模块。

• 定位 - 比如GPS，但是GPS的精度只有米级别。有几个场景会不太合适，比如你在桥洞里，GPS信号不好的情况，另外还有一种情况是，停车的时候，你要知道前后车的距离，另外比如在雪天或者路况复杂的情况，这些情况下，仅有的GPS信号可能不能满足我们的要求，因此无人车又增加了激光雷达来测量周围环境的距离，而且可以精确到厘米。 因此产生了高精地图的需求，高精地图可以把周围的3D环境都记录下来，这样我们就可以通过3D图像来匹配周围的场景，来找到自己的位置，而且高精地图还可以记录比地图多的多的东西，比如红绿灯的位置，交通标志，左转还是右转道.通过高精地图我们不仅可以知道道路情况，还可以知道车辆需要获取的一些其他信息，让车辆知道自己的实时位置。
• 感知 - 我们总是希望车辆行驶在马路中间，这样更加安全，这就需要追踪到道路的路牙线，而道路随时会出现拐弯，那么追踪路牙线就用到了图像处理技术，另外还要感知到什么是车辆，什么是行人，主要涉及到图像的语义分割，感知是自动驾驶中最难，而且最具有挑战性的一块，因为只有感知到周围的行人，车辆，以及突发状况，才能为后面规划线路。
• 规划 - 目前已经知道当前道路情况，而且也已经感知到前面的车辆或者行人，如何去规划我们的行驶线路呢，这里需要解决的就是2个点之间的线路，而且行驶中途可能会出现新的情况，又需要重新规划线路，还有一种情况是，通过高精地图，我们已经知道前面需要转弯了，我们可以提前调整线路来适应这种需求。

• 控制 - 现在已经规划出了一条线路，剩下的就是控制汽车，按照已经规划好的线路行驶，而且如果遇到突发状况，需要立即停车，而且控制汽车能够按照预定的线路不会出现很大的偏离，这就是控制要做的事情。

  1.2 结构目录

  |-cyber 消息中间件，替换ros作为消息层
  |-docker 容器相关
  |-docs 文档相关
  |-modules 自动驾驶模块，主要的定位，预测，感知，规划都在这里
  |-calibration 校准，主要用于传感器坐标的校准，用于感知模块做传感器融合
  |-canbus 通讯总线，工业领域的标准总线，CanBus 是将控制命令传递给车辆硬件的接口。它还将机箱信息传递给软件系统。
  |-common 本模块中的代码不是针对某一模块的,各个模块得一些共性方法吧
  |-contrib
  |-control 控制模块，根据planning生成的路径对车辆轨迹进行控制，再底层就是发送命令到can总线，实现车辆的控制。控制模块通过产生油门、刹车和转向等控制命令来执行计划的时空轨迹。
  |-data 地图等生成好的数据放在这里
  |-dreamview 仿真，能够对自动驾驶过程中的数据进行回放
  |-drivers 雷达，lidar，GPS, canbus，camera等驱动
  |-guardian 新的安全模块，用于干预监控检测到的失败和action center相应的功能。 执行操作中心功能并进行干预的新安全模块应监控检测故障。
  |-localization 定位，获取汽车的当前位置
  |-map 地图模块
  | -HD-Map 模块类似于库。它不是发布和订阅消息，而是经常用作查询引擎支持，以提供关于道路的特定结构化信息。
  定位——定位模块利用各种信息源（如 GPS、LiDAR 和 IMU）来估计自动驾驶汽车的位置。
  |-monitor 监控模块，主要是监控汽车状态，并且记录，用于故障定位，健康检查等
  |-perception 感知，获取汽车当前的环境，行人，车辆，红绿灯等，给planning模块规划线路，感知模块识别自动驾驶汽车周围的环境。感知模块内部包含两个重要的子模块：障碍物检测和交通灯检测。
  |-planning 规划，针对感知到的情况，对路径做规划，短期规划，只规划100-200M的距离，生成好的路径给control模块,规划模块规划自动驾驶汽车要采取的时空轨迹。
  |-prediction 预测，属于感知模块，对运动物体的轨迹做预测,预测模块用来预测与感知障碍物未来的运动轨迹。
  |-routing 导航线路，就是百度地图上查询2点之间的线路，生成的线路短期规划还是planning模块，路由模块告诉自动驾驶汽车通过全局路径到达目的地。
  |-third_party_perception 第三方感知模块
  |-tools 工具
  |-transform 坐标转换，不同坐标系的坐标转换
  |-v2x 顾名思义就vehicle-to-everything，其希望实现车辆与一切可能影响车辆的实体实现信息交互，
  目的是减少事故发生，减缓交通拥堵，降低环境污染以及提供其他信息服务。车路协同技术
  |-scripts 脚本
  |-third_party 第三方库
  |-tools 工具目录

  1.3 各模块架构

  Apollo 无人驾驶平台是以高精地图和定位模块作为核心。其他的模块都是以这两个模块为基础。



  1.3.1 定位

• https://github.com/ApolloAuto/apollo/blob/master/modules/localization/README_cn.md

一种是结合GPS和IMU信息的RTK（Real Time Kinematic实时运动）方法，另一种是融合GPS、IMU和激光雷达信息的多传感器融合方法。

1.3.2 感知

• apollo/modules/perception at master · ApolloAuto/apollo (github.com)

  1.3.3 预测

• https://github.com/ApolloAuto/apollo/blob/master/modules/prediction/README_cn.md

预测模块从感知模块接收障碍物，其基本感知信息包括位置、方向、速度、加速度，并生成不同概率的预测轨迹。

1.3.4 路由

• https://github.com/ApolloAuto/apollo/blob/master/modules/routing/README_cn.md
• 路由模块根据请求生成高级导航信息。

路由模块依赖于路由拓扑文件，通常称为Apollo中的routing_map.*。路由地图可以通过命令来生成。

1.3.5 规划

• https://github.com/ApolloAuto/apollo/blob/master/modules/planning/README_cn.md

  1.3.6 控制

• https://github.com/ApolloAuto/apollo/blob/master/modules/control/README_cn.md

• 本模块基于规划和当前的汽车状态，使用不同的控制算法来生成舒适的驾驶体验。控制模块可以在正常模式和导航模式下工作。
• 输出：给底盘的控制指令（转向，节流，刹车）。

  1.4 编译

  apollo采用的是bazel来进行编译。

  2 Cyber

  | 参考文章 | | —- | | apollo介绍之cyber设计(五) - 知乎 (zhihu.com) | | apollo介绍之Cyber框架(十) - 知乎 (zhihu.com) | | apollo介绍之Cyber框架(十一) - 知乎 (zhihu.com) | | apollo介绍之Cyber定时器(十二) - 知乎 (zhihu.com) | | apollo介绍之Cyber Component(十三) - 知乎 (zhihu.com) | | apollo介绍之Cyber Data(十四) - 知乎 (zhihu.com) | | apollo介绍之Cyber Scheduler调度(十五) - 知乎 (zhihu.com) | | apollo介绍之Cyber Async异步调用(十六) - 知乎 (zhihu.com) | | apollo介绍之cyber启动(十九) - 知乎 (zhihu.com) |

Cyber是百度Apollo推出的替代Ros的消息中间件，自动驾驶中的各个模块通过Cyber进行消息订阅和发布，同时Cyber还提供了任务调度、录制Bag包等功能。

2.1 Cyber实现的功能

cyber提供的功能概括起来包括2方面：

1. 消息队列 - 主要作用是接收和发送各个节点的消息，涉及到消息的发布、订阅以及消息的buffer缓存等。
2. 实时调度 - 主要作用是调度处理上述消息的算法模块，保证算法模块能够实时调度处理消息。

除了这2方面的工作，cyber还需要提供以下2部分的工作：

1. 用户接口 - 提供灵活的用户接口
2. 工具 - 提供一系列的工具，例如bag包播放，点云可视化，消息监控等

总结起来就是，cyber是一个分布式收发消息，和调度框架，同时对外提供一系列的工具和接口来辅助开发和定位问题。其中cyber对比ROS来说有很多优势，唯一的劣势是cyber相对ROS没有丰富的算法库支持。

3 Audio

audio模块是Apollo 6.0新增加的模块，主要的用途是通过声音来识别紧急车辆（警车，救护车，消防车）。目前的功能还相对比较简单，只能识别单个紧急车辆，同时需要环境风速低于20mph。

4 Canbus

4.1 Canbus模块介绍

控制器局域网 (Controller Area Network，简称CAN或者CAN bus) 是一种车用总线标准。被设计用于在不需要主机（Host）的情况下，允许网络上的节点相互通信。采用广播机制，并利用标识符来定义内容和消息的优先顺序，使得canbus的扩展性良好，同时不基于特殊类型（Host）的节点，增加了升级网络的便利性。 这里的Canbus模块其实可以称为Chassis模块，主要的作用是反馈车当前的状态（航向，角度，速度等信息），并且发送控制命令到车线控底盘，可以说Canbus模块是车和自动驾驶软件之间的桥梁。由于这个模块和”drivers/canbus”的联系紧密，因此也一起在这里介绍。 Canbus模块是车和自动驾驶软件之间的桥梁，通过canbus驱动(drivers/canbus)来实现将车身信息发送给apollo上层软件，同时接收控制命令，发送给汽车线控底盘实现对汽车的控制。
那么canbus模块的输入是什么？输出是什么呢？

可以看到canbus模块：

• 输入 - 1. ControlCommand（控制命令）
• 输出 - 1. Chassis（汽车底盘信息）, 2. ChassisDetail（汽车底盘信息详细信息）

Canbus模块的输入是control模块发送的控制命令，输出汽车底盘信息，这里apollo的上层模块被当做一个can_client来处理，实现接收和发送canbus上的消息。
Canbus模块的目录结构如下：
├── BUILD // bazel编译文件
├── canbus_component.cc // canbus主入口
├── canbus_component.h
├── canbus_test.cc // canbus测试
├── common // gflag配置
├── conf // 配置文件
├── dag // dag依赖
├── launch // launch加载
├── proto // protobuf文件
├── testdata // 测试数据
├── tools // 遥控汽车和测试canbus总线工具
└── vehicle //

5 Control

5.1 Control模块简介

Apollo控制模块的逻辑相对比较简单，控制模块的作用是根据规划(planning模块)生成的轨迹，计算出汽车的油门，刹车和方向盘信号，控制汽车按照规定的轨迹行驶。采用的方法是根据汽车动力和运动学的知识，对汽车进行建模，实现对汽车的控制。目前apollo主要用到了2种控制方式：PID控制和模型控制。
首先我们需要搞清楚control模块的输入是什么，输出是什么？

可以看到control模块：

• 输入 - Chassis(车辆状态信息), LocalizationEstimate(位置信息), ADCTrajectory(planning模块规划的轨迹)
• 输出 - ControlCommand(油门，刹车，方向盘)

Control模块的目录结构如下：
├── BUILD // bazel编译文件
├── common // PID和控制器的具体实现 —- 算法具体实现
├── conf // 配置文件 —- 配置文件
├── control_component.cc // 模块入口
├── control_component.h
├── control_component_test.cc
├── controller // 控制器 —- 具体的控制器实现
├── dag // dag依赖
├── integration_tests // 测试
├── launch // launch加载
├── proto // protobuf文件，主要是各个控制器的配置数据结构
├── testdata // 测试数据
└── tools // 工具类

6 Guardian

6.1 简介

Guardian模块的主要作用是监控自动驾驶系统状态，当出现模块为失败状态的时候，会主动切断控制命令输出，并且刹车。

7 Localization

7.1 Localization模块简介

localization模块主要实现了以下2个功能：

1. 输出车辆的位置信息（planning模块使用）
2. 输出车辆的姿态，速度信息（control模块使用）

其中apollo代码中分别实现了3种定位方法：

1. GNSS + IMU定位
2. NDT定位（点云定位）
3. MSF（融合定位）

MSF方法参考论文”Robust and Precise Vehicle Localization Based on Multi-Sensor Fusion in Diverse City Scenes”

7.2 代码目录

下面是localization的目录结构，在查看具体的代码之前最好看下定位模块的readme文件:
├── common // 声明配置(flags)，从conf目录中读取相应的值
├── conf // 配置文件存放目录
├── dag // cyber DAG流
├── launch // cyber的配置文件，依赖DAG图（这2个和cyber有关的后面再分析）
├── msf // 融合定位（gnss,点云,IMU融合定位）
│ ├── common
│ │ ├── io
│ │ ├── test_data
│ │ └── util
│ ├── local_integ
│ ├── local_map
│ │ ├── base_map
│ │ ├── lossless_map
│ │ ├── lossy_map
│ │ ├── ndt_map
│ │ └── test_data
│ ├── local_tool
│ │ ├── data_extraction
│ │ ├── local_visualization
│ │ └── map_creation
│ └── params
│ ├── gnss_params
│ ├── vehicle_params
│ └── velodyne_params
├── ndt // ndt定位
│ ├── map_creation
│ ├── ndt_locator
│ └── test_data
│ ├── ndt_map
│ └── pcds
├── proto // 消息格式
├── rtk // rtk定位
└── testdata // imu和gps的测试数据
通过上述目录可以知道，定位模块主要实现了rtk，ndt，msf这3个定位方法，分别对应不同的目录。proto文件夹定义了消息的格式，common和conf主要是存放一些配置和消息TOPIC。

8 Map

8.1 Map模块简介

其实我们只需要知道map模块的主要功能是“加载openstreet格式的地图，并且提供一系列的API给其他模块使用”。

8.2 Map目录结构

本章主要介绍下apollo代码的map模块，map的代码目录结构如下:
├── data // 生成好的地图
│ └── demo
├── hdmap // 高精度地图
│ ├── adapter // 从xml文件读取地图(openstreet保存格式为xml)
│ │ └── xml_parser
│ └── test-data
├── pnc_map // 给规划控制模块用的地图
│ └── testdata
├── proto // 地图各元素的消息格式(人行横道，车道线等)
├── relative_map // 相对地图
│ ├── common
│ ├── conf
│ ├── dag
│ ├── launch
│ ├── proto
│ ├── testdata
│ │ └── multi_lane_map
│ └── tools
├── testdata // 测试数据？
│ └── navigation_dummy
└── tools // 工具
apollo的高精度地图采用了opendrive格式，opendrive是一个统一的地图标准，这样保证了地图的通用性。其中map模块主要提供的功能是读取高精度地图，并且转换成apollo程序中的Map对象。直白一点就是说把xml格式的opendrive高精度地图，读取为程序能够识别的格式。 map模块没有实现的功能是高精度地图的制作。

8.3 HD-Map

由于apollo的hd map制作没有开放，所以目前hd map的生成是需要向百度提需求的。 如果想自己制作的话，apollo有提供建议如下：

• 原始数据采集(视觉、激光雷达、GPS等)以及处理。
• 地图数据生成。从步骤一生成的数据通过算法或者人工的方式获取地图数据。
• 地图格式组织。将地图数据转换为Apollo的高精度地图格式（可以参照base_map.xml格式，其他的地图都可以从base_map.xml生成）。
• 注意：这三个步骤的工具均需要自己开发，如果只是小规模的简单测试，也可以参照base_map.xml格式手工组织数据。

1. 将HD map加入apollo1.5：

有两个方法，一个是通过添加一个新的目录，使用apollo系统；一个是替换原有目录下的地图文件。

1. 新加一个hd map：

• 在/apollo/modules/map/data目录下，创建一个目录new_map。
• 将生成的hd map放入new_map中，如有配置文件，可以参考sunnyvale_office目录下的配置文件。
• 编译，执行bash apollo.sh build。
• 然后执行bash scripts/hmi.sh。
• 打开ip:8887，在选择地图的下拉框中就可以看到新加入的hd map了。
• 直接copy new_garage 重命名为new_garage_2测试的，测试通过。
• 注1：编译的时候，应该相当于将/apollo/modules/map/data/new_map注册到系统中去，以便启动hmi时，前端网页可以定位到/apollo/modules/map/data/new_map目录，进而加载其中的文件。也因此，可以有第二个方法加入hd map。

1. 利用现有的地图目录，加入地图：

• 假设apollo1.5中，已经添加了new_map，此时只需要替换目录下的hd map所有的文件，这样不需要编译，即可使用新的hd map。

  9 Monitor

  9.1 简介

  monitor模块主要是监控硬件和软件状态，当出现故障的时候，显示故障原因，并且输出状态给guardian模块进行紧急处理。

  10 Perception

  | 参考文章 | | —- | | Apollo学习笔记7-感知融合hello1268的博客-CSDN博客感知融合 |

10.1 Perception模块简介

主要用到的传感器类型包括相机、激光雷达和毫米波雷达，相机和激光雷达的目标检测部分都是利用深度学习网络完成，然后都进行了目标跟踪，最后设计了一个融合模块，用来融合三种传感器跟踪后的目标序列，获得更加稳定可靠的感知结果。
首先简单看下perception的目录结构：
.
├── BUILD
├── Perception_README_3_5.md
├── README.md
├── base // 基础类
├── camera // 相机相关,相机检测 —- 子模块流程
├── common // 公共目录
├── data // 相机的内参和外参
├── fusion // 传感器融合
├── inference // 深度学习推理模块
├── lib // 一些基础的库，包括线程、时间等
├── lidar // 激光雷达相关 —- 子模块流程
├── map // 高精度地图
├── model // 深度学习模型
├── onboard // 各个子模块的入口，组件文件结构和组件类的实现 —- 子模块入口
├── production // 感知模块入口（深度学习模型也存放在这里）—- 通过cyber启动子模块
├── proto // 数据格式，protobuf
├── radar // 毫米波 —- 子模块流程
├── testdata // 上述几个模块的测试数据
└── tool // 离线测试工具
下面介绍几个重要的目录结构:

• production目录 - 感知模块的入口在production目录，通过lanuch加载对应的dag，启动感知模块，感知模块包括多个子模块，在onboard目录中定义。
• onboard目录 - 定义了多个子模块，分别用来处理不同的传感器信息（Lidar,Radar,Camera）。各个子模块的入口在onboard目录中，每个传感器的流程大概相似，可以分为预处理，物体识别，感兴趣区域过滤以及追踪。
• inference目录 - 深度学习推理模块，我们知道深度学习模型训练好了之后需要部署，而推理则是深度学习部署的过程，实际上部署的过程会对模型做加速，主要实现了caffe，TensorRT和paddlepaddle3种模型部署。训练好的深度模型放在”modules\perception\production\data”目录中，然后通过推理模块进行加载部署和在线计算。
• camera目录 - 主要实现车道线识别，红绿灯检测，以及障碍物识别和追踪。
• radar目录 - 主要实现障碍物识别和追踪（由于毫米波雷达上报的就是障碍物信息，这里主要是对障碍物做追踪）。
• lidar目录 - 主要实现障碍物识别和追踪（对点云做分割，分类，识别等）。
• fusion目录 - 对上述传感器的感知结果做融合。

整个模块的流程如图： 可以看到感知模块由production模块开始，由fusion模块结束。

10.2 融合流程

主要流程如下：
比较全的流程如下：

11 Planning

11.1 Planning模块简介

规划(planning)模块的作用是根据感知预测的结果，当前的车辆信息和路况规划出一条车辆能够行驶的轨迹，这个轨迹会交给控制(control)模块，控制模块通过油门，刹车和方向盘使得车辆按照规划的轨迹运行。 规划模块的轨迹是短期轨迹，即车辆短期内行驶的轨迹，长期的轨迹是routing模块规划出的导航轨迹，即起点到目的地的轨迹，规划模块会先生成导航轨迹，然后根据导航轨迹和路况的情况，沿着短期轨迹行驶，直到目的地。这点也很好理解，我们开车之前先打开导航，然后根据导航行驶，如果前面有车就会减速或者变道，超车，避让行人等，这就是短期轨迹，结合上述的方式直到行驶到目的地。

11.2 routing与planning的关系

routing模块规划的路径是planning模块规划轨迹的输入信息 来源之一，能够协助planning规划出安全，可靠的行驶轨迹。
planning模块通常根据传感器输入（激光雷达、视觉摄像头等）规划出车辆当前时刻需要的一条行驶轨迹，但是一些特殊场景下，如大雾天气、夜晚、匝道进出口等，由于输入信息缺失，不能规划出安全行驶轨迹，此时可以根据routing规划导航路径，结合高精地图信息，能够得到一条满足行驶的轨迹。

11.3 planning 的输入输出

熟悉Apollo CyberRT框架的小伙伴都知道在该框架下，输入输出由Reader和Writer构成，并定义在每个模块的component文件中。除此之外，CyberRT框架定义了两种模式，分别为消息触发和时间触发，而planning中采用的为消息触发，因此必须接到特定的上游消息后，才会进入内部主逻辑，而消息触发的上游消息，定义为component中Process()函数的入参。

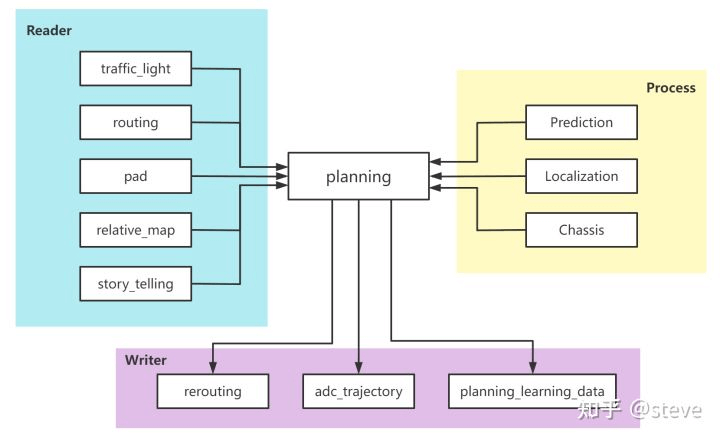

planning的上下游关系总结为下图：

这里再重复一下，planning的输入分为Reader和Process()入参的原因在于，planning依赖于Process()的三个上游输入，只有同时接到这三个输入，才会触发planning的主逻辑，即是planning正常启动的必要条件。而Reader则不是，其中部分上游还依赖于配置参数是否打开，具体可以查看Apollo的源码。
planning的输出就比较简单了，主要是给控制的ADCTrajectory数据，包含了一条带时间、速度的轨迹点集，具体的格式定义可以查看对应的proto文件。

12 Prediction

12.1 简介

预测模块是直接接收的感知模块给出的障碍物信息，这和CV领域的传统预测任务有区别，CV领域的预测任务不需要先识别物体，只需要根据物体的特征，对比前后2帧，然后得出物体的位置，也就说甚至不需要物体识别，业界之所以不这么做的原因是因为检测物体太耗时了。 当然也有先检测物体再做跟踪的，也就是说目前apollo中的物体检测实际上是采用的第二种方法，这也可以理解，反正感知模块一定会工作，而且一定要检测物体，所以何不把这个信息直接拿过来用呢？这和人类似，逐帧跟踪指定特征的对象，就是物体的轨迹，然后再根据现有的轨迹预测物体讲来的轨迹。 预测的轨迹和障碍物信息发送给规划(planning)模块使用。

12.2 整体框架

• 如何学习百度apollo无人驾驶预测模块？ - 知乎 (zhihu.com)

绿色表示预测模块所依赖的上游模块，包括了规划、定位、感知、Storytelling和高精度地图，下游是规划模块。
红色虚线框内是预测模块的整体逻辑，包含容器（Container），场景（Scenario）、评估器（Evaluator）和预测器（Predictor）。

12.2.1 容器 Container

输入上游的一系列信息，输出障碍物、主车和相关联车道信息。
容器存储来自订阅通道的输入数据。目前支持的输入是感知模块的障碍物，车辆定位和车辆规划。

12.2.2 场景 Scenario

输入障碍物车状态、主车状态及相关车道信息，输出场景相关联信息。其中interaction（交互标志位）是7.0中新增加的一部分。

6.0和7.0的区别
6.0 的思想是将车辆及人过去的状态和位置作为输入，放在神经网络中，得到一个未来的预测，实际上还是拟合函数的核心思想。
7.0中会先根据障碍车的位置判断是不是交互式的车辆（危险等级为ineraction及caution），然后针对交互式的车辆用交互式模型。
如果是其他类型的车辆（normal），使用巡航MLP评估器及路口MLP评估器，对于不在道路上的，使用卡尔曼滤波器。所以因此7.0更加细分了感知障碍物的类别判断，新增的一类使感知预测更加细致，提升点在于有针对性，预测效果也更好。

12.2.3 评估器 Evaluator

评估器对任何给定的障碍分别预测路径和速度。评估器通过使用存储在prediction/data/模型中的给定模型输出路径的概率来评估路径（车道序列）。
将提供三种类型的评估器，包括：

• 成本评估器：概率是由一组成本函数计算的。
• MLP评估器：用MLP模型计算概率
• RNN评估器：用RNN模型计算概率

输入障碍物的信息及场景信息，评估器为机器学习的模型，输出障碍物的轨迹或意图，其中障碍物意图是指障碍物在每个车道序列的概率。

障碍物主要分为四类：自行车、行人、车辆、未知障碍物（感知模块中未检测出的）。
在预测模块中，不同的障碍物类型对应不同的评估器和预测器。

12.2.4 预测器（predictor）

预测器生成障碍物的预测轨迹。当前支持的预测器包括：

• 空：障碍物没有预测的轨迹
• 单行道：在公路导航模式下障碍物沿着单条车道移动。不在车道上的障碍物将被忽略。
• 车道顺序：障碍物沿车道移动
• 移动序列：障碍物沿其运动模式沿车道移动
• 自由运动：障碍物自由移动
• 区域运动：障碍物在可能的区域中移动

  13 Routing

  | 参考文章 | | —- | | Apollo 导航模块记录（routing模块） - 知乎 (zhihu.com) |

13.1 Routing模块简介

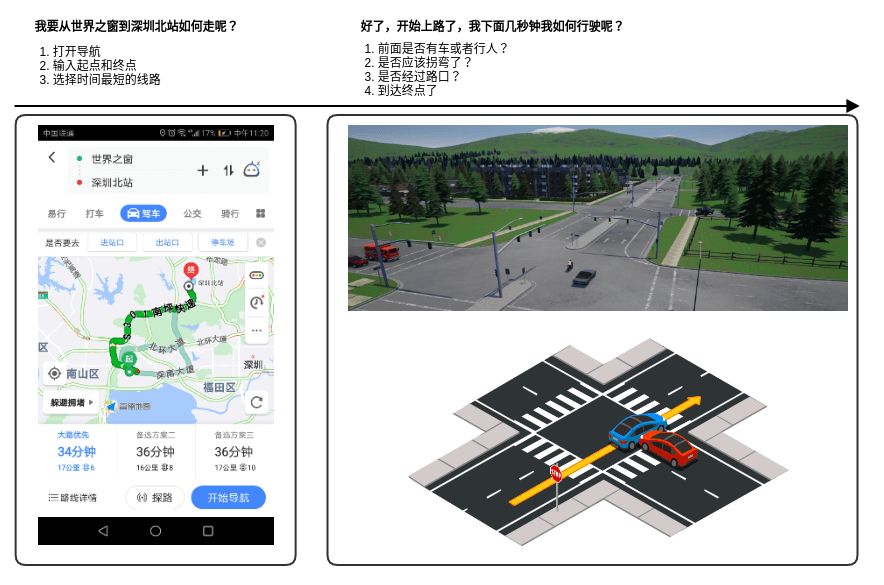

Routing类似于现在开车时用到的导航模块，通常考虑的是起点到终点的最优路径（通常是最短路径），Routing考虑的是起点到终点的最短路径，而Planning则是行驶过程中，当前一小段时间如何行驶，需要考虑当前路况，是否有障碍物。Routing模块则不需要考虑这些信息，只需要做一个长期的规划路径即可，过程如下：

这也和我们开车类似，上车之后，首先搜索目的地，打开导航（Routing所做的事情），而开始驾车之后，则会根据当前路况，行人车辆信息来适当调整直到到达目的地（Planning所做的事情）。

• Routing - 主要关注起点到终点的长期路径，根据起点到终点之间的道路，选择一条最优路径。
• Planning - 主要关注几秒钟之内汽车的行驶路径，根据当前行驶过程中的交通规则，车辆行人等信息，规划一条短期路径。

  13.2 实现

  Apollo的routing模块读取高精地图原始信息，用于根据输入的RoutingRequest信息在base_map中选取匹配最近的点作为导航轨迹的起点和终点 ，读取依据base_map生成的routing_map作为生成topo_graph 的，然后通过AStart算法在拓扑图中搜索连接起始点的最优路径RoutingResponse，作为输出发送出去。

  13.2.1 输入信息

  routing模块的信息输入包括两个固定信息：高精地图原始信息（base_map）和生成的拓扑图（routing_map），一个外部输入的起始点请求信息（RoutingRequest）。

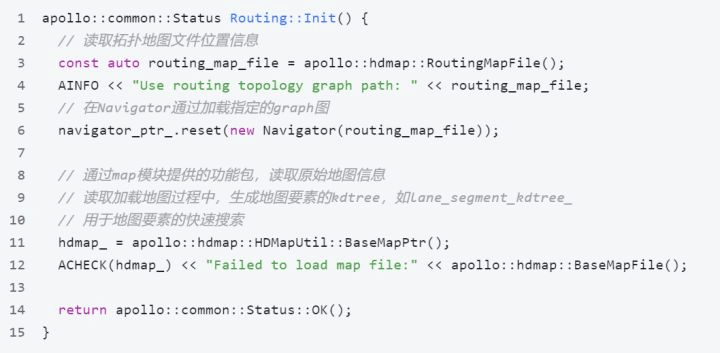

  base_map信息和routing_map信息的读取在http://routing.cc的Init()函数中完成代码如下：

  RoutingRequest信息是其他模块发送的，RoutingComponent通过继承Component组件，实现Routing模块事件触发，代码如下：


  13.2.2 处理输入信息

  13.2.2.1 从地图中选取最佳匹配点

  选择匹配点的函数在http://routing.cc的FillLaneInfoMissing()函数中，代码如下：

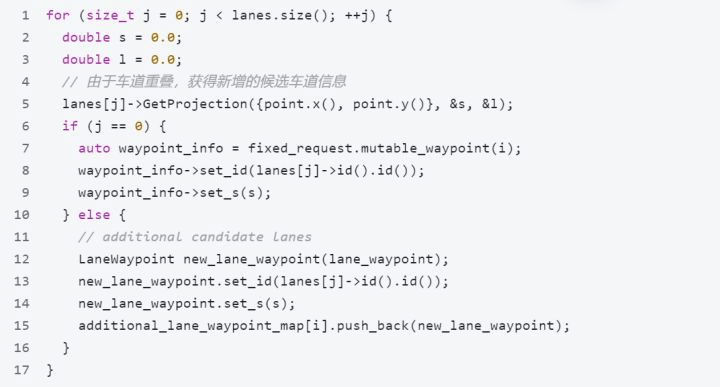

  搜索过程中，存在因车道重叠而增加的lane信息，将该部分车道信息也增加如修正后的请求信息（fixed_requests）中，到此完成输入请求点信息的修正，用于后续进行路径搜索：


  1.3.2.2 搜索导航路径信息

  routing模块的路径搜索功是通过AStart算法完成的，在http://a_start_strategy.cc的Search函数中实现，输入修正后的起点、终点、读取的拓扑地图以及根据起点终点生成的子拓扑图，得到起点到达终点的点集：



  完成从起点到达终点的路径搜索后，还需要从中规划出一条完整的轨迹，然后生成可通行区域和Road。
  1）规划起始点到达终点路径
  在Reconstruct()函数中，从终点到起点进行反向搜索，获取轨迹点：


  2）提取基础可通行区域
  将重组得到的一条完整轨迹按照是否需要换道，生成基础可通行区域：


  红色的laneID为具有换道属性节点，依据这些特殊节点，将可通行路径进行划分，可通行路径的换道属性为图中标注的属性。
  3) 对提取的可通行区域进行扩展
  AStart算法搜索得到的是一条唯一可通行路径，路径上存在可以通过换道到达相同目的地的路径，因此需要对得到的路径进行向前、向后两个方向的扩展：




  红色laneID为向前搜索新增的节点，橙色laneID为向后搜索新增的节点。

  13.2.3 生成RoadSegments

  遍历扩展得到的可通行区域，依据是否可以通过换道到到达该节点，对扩展的可性行进行道路段构建：


  生成的Response中，包含road，passage，segment信息，为一条指引从起点到达终点的行驶路径的节点索引，roadID为第一个节点对应的道路ID，不包含车道中心线每个位置点信息，所以不能直接用于Planning模块。
  将生成的Rosponse信息发送出去，Planning模块接受导航信息，然后生成PNC_Map，指引生成参考线轨迹，用于规划控制。

  14 Transform

  | 参考文章 | | —- | | 百度Apollo无人驾驶图解传感器地球之间的坐标关系以及如何转换 - 知乎 (zhihu.com) | | 百度Apollo智能驾驶进阶课程—第三章 百度Apollo定位技术 | | Apollo项目坐标系研究知行合一2018的博客-CSDN博客apollo 坐标系 | | 三、Apollo自定位技术详解（入门技术与基础知识）一只小麻团的博客-CSDN博客apollo定位 |

主要的用途是进行坐标转换。
百度Apollo项目用到了多种坐标系，其中帮助文档提及的坐标系包括：全球地理坐标系（The Global Geographic coordinate system ）、局部坐标系—东-北-天坐标（The Local Frame– East-North-Up，ENU）、车身坐标系—右-前-天坐标（The Vehicle Frame —Right-Forward-Up，RFU）、车身坐标系—前-左-天坐标（The Vehicle Frame —Front-Left-Up，FLU）。还有一种Frenet坐标系（又称Frenet–Serret公式），Apollo项目文档未提及，但在Apollo项目的规划模块中得到广泛使用。

14.1 常用的坐标系

坐标系	简述	特点	图示	例子
地心惯性坐标系—i系（ECI）	原点：地球原点；Z轴：沿地轴方向指向北极；X轴、Y轴：位于赤道平面内，与Z轴满足右手法则，并且分别指向两个恒星	X、Y轴指向两颗恒星；不随地球自转而转动；可以作为地球附近传感器输出的惯性坐标系	红色坐标系	在研究载体在地球表面附近的运动时，近似看作关性坐标系，如IMU
地心地固坐标系—e系（ECEF）	原点：地球原点；Z轴：沿地轴方向指向北极；X轴：赤道平面与格林威治子午面的交线上；Y轴：在赤道平面，与X轴、Z轴满足右手法则	与地球固定在一起，随地球旋转；假如起始时刻i系与e系重合，二者旋转关系只与时间相关。旋转图示角度，i系与e系重合；地球表面的任意一点可以使用确定的坐标系（x，y，z）表示	绿色坐标系	常用的如WGS84坐标系系统
当地水平坐标系—l系	原点：载体所在的地球表面；X、Y轴在当地水平面内分别指向东和北，Z轴垂直向上，与X、Y轴满足右手法则	与地球固连在一起，随地球转动；与e系的旋转关系只与载体所在精度、纬度有关	蓝色坐标系	机器人领域的世界坐标系(w系)；导航坐标系(n系)；“东-北-天(E-N-U)”坐标系
通用横轴墨卡托投影（UTM投影）	“等角横轴割圆投影” ：椭圆柱割地球于南纬80度、北纬84度两条等高圈，投影后两条相割的经线上没有变形，而中央经线上长度比0.9996。按经度分为60个带，没带6度，从西经180度算起	坐标（x，y）加投影带号才能唯一表示地球表面一点；坐标与经纬度或者ECEF坐标系有确定的转换关系		平时定位所输出的坐标系
车体坐标系—b系	原点：载体质量中心与载体固连，车体选取原点在后轴中心位置；X轴：沿载体轴向指向右；Y轴：指向前；Z轴：与X、Y轴满足右手法则指向天。（R-F-U右前上坐标系）	与载体固连在一起，随载体一起转动；与n系的旋转关系可以表征载体的当前姿态信息		/
IMU坐标系	原点：陀螺仪和加速计的坐标原点；X、Y、Z三轴方向分别与陀螺仪和加速计的对于轴向平行	与载体固连在一起，不考虑安装偏角，与载体坐标系重合；与n系的旋转关系可以表征载体的当前姿态信息		/
相机坐标系	图中O点为摄像机光心（投影中心），Xc轴和Yc轴与成像平面坐标系的x轴和y轴平行；Zc轴为摄像机的光轴，和图像平面垂直	通常IMU坐标系的原点在世界坐标系的位置是已知的，通过IMU坐标系到相机坐标系的外参，以及IMU坐标系的姿态，可以得到相机坐标系到世界坐标系的转换		/
激光雷达坐标系	原点：多线束中心旋转轴的交点处，z轴沿轴线向上；X、Y轴如俯视图所示	通过IMU坐标系到激光雷达坐标系的外参，以及IMU坐标系的姿态，可以得到激光雷达坐标系到世界坐标系的转换		/

无人车定位信息中涉及的坐标系

15 V2X

16 DreamView

DreamView是一个web应用程序，提供如下的功能：

1. 可视化显示当前自动驾驶车辆模块的输出信息，例如规划路径、车辆定位、车架信息等。
2. 为使用者提供人机交互接口以监测车辆硬件状态，对模块进行开关操作，启动自动驾驶车辆等。
3. 提供调试工具，例如PnC监视器可以高效的跟踪模块输出的问题

   17 其他优秀内容

   | 参考文章 | | —- | | vscode中Apollo代码调试方法hello1268的博客-CSDN博客apollo 调试 |
