董振江 南京邮电大学

一、略谈自动驾驶

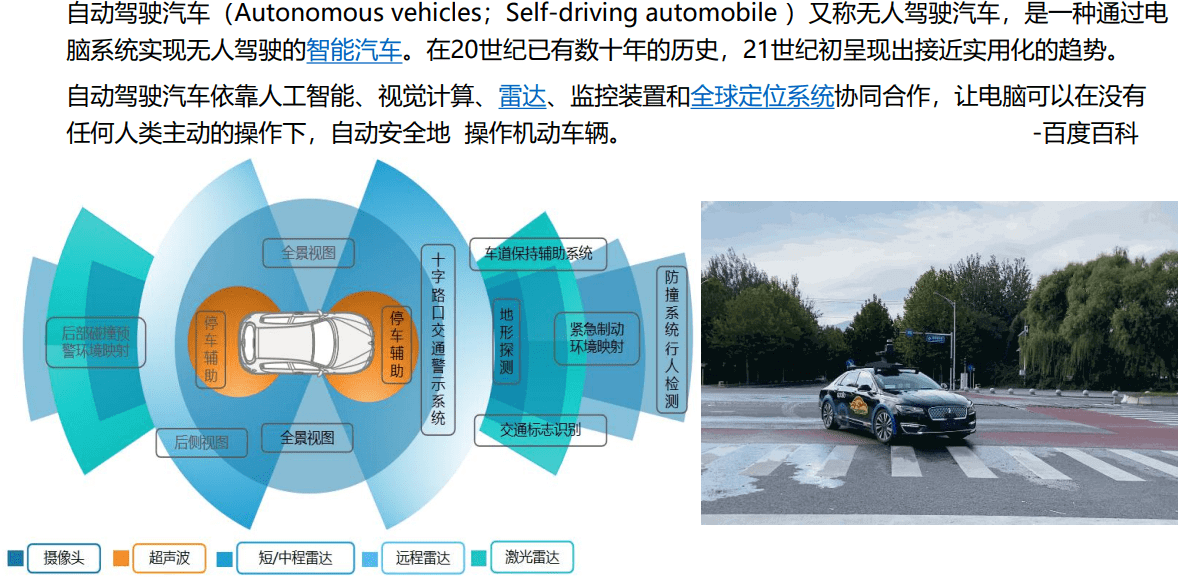

从自动驾驶谈起

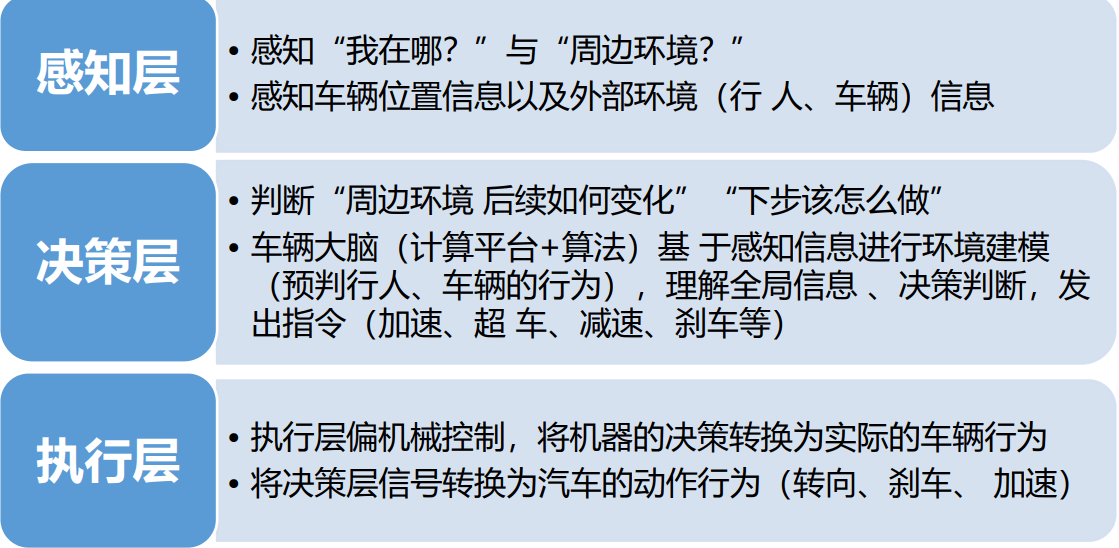

自动驾驶三大核心环节


自动驾驶的分级


依靠单车智能的自动驾驶面临困境

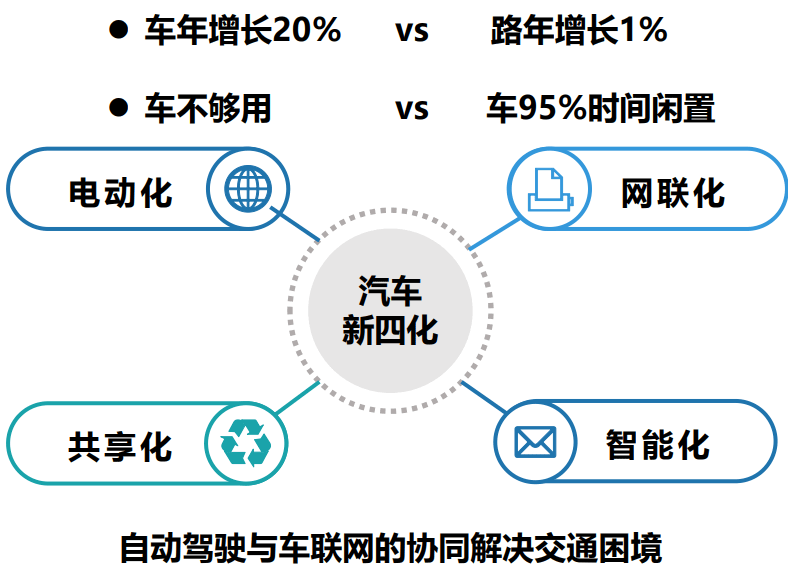

智能汽车的发展趋势:新四化


二、车联网简介

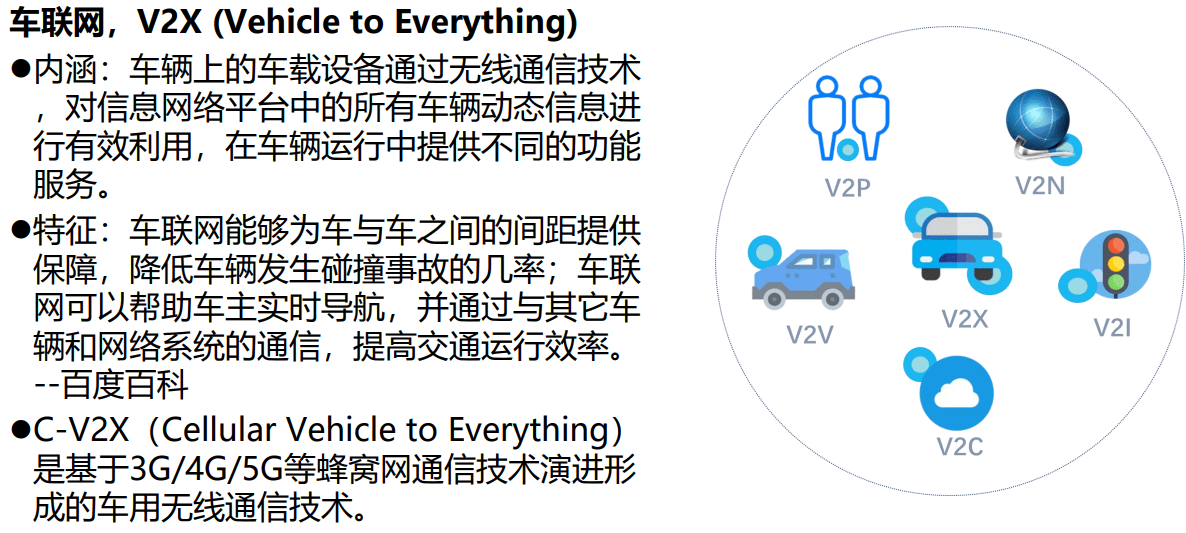

车联网的概念与定义

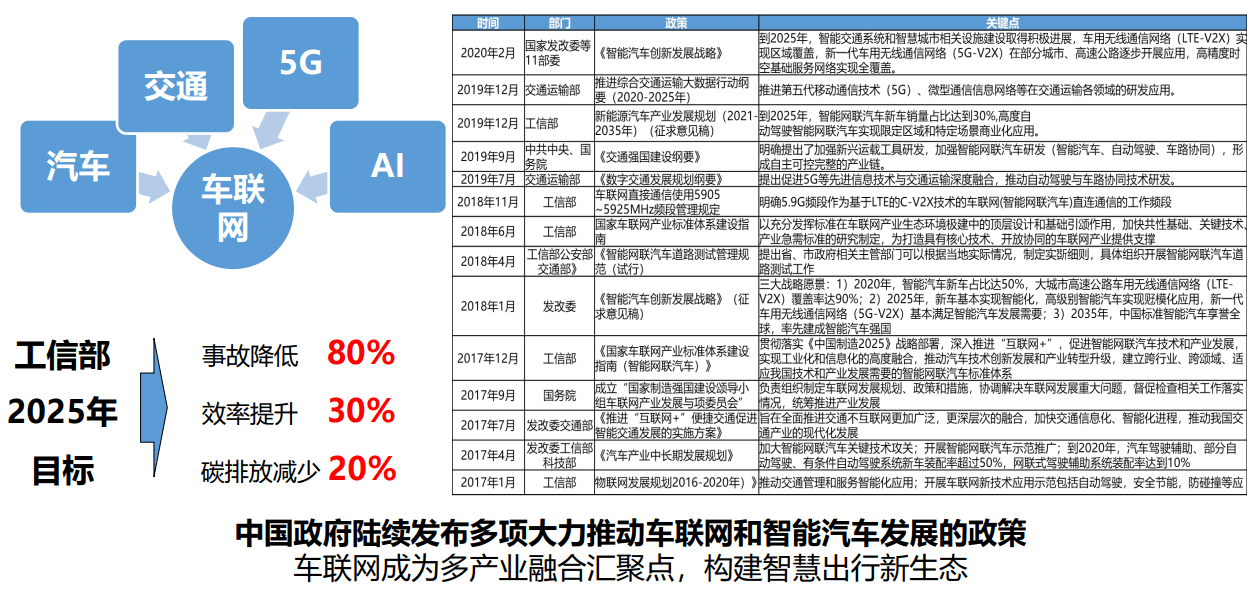

车联网是5G、AI和交通的汇聚点,国家领先战略的发力点

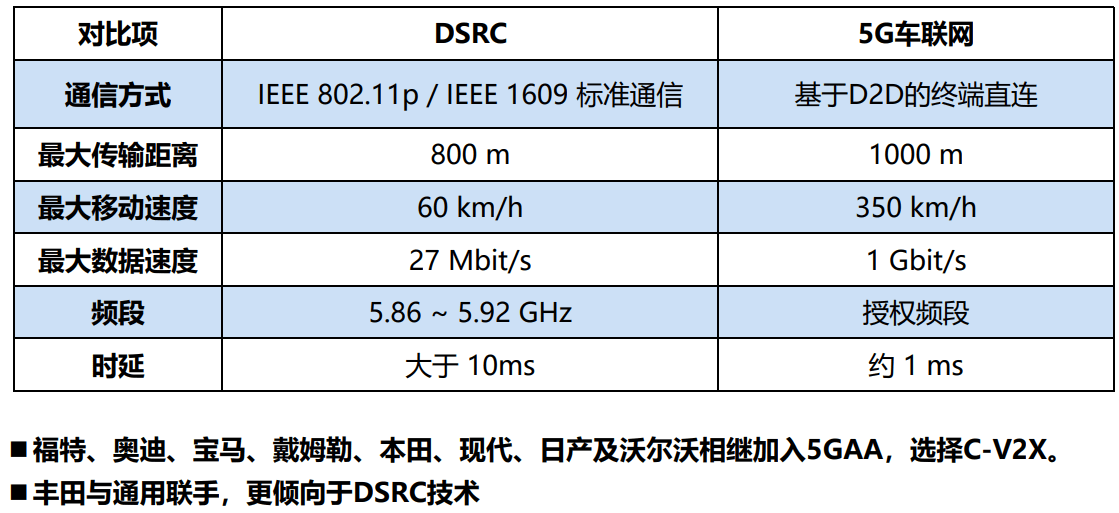

全球标准组织工作推进,C-V2X成为主流标准


C-V2X内涵

C-V2X中的C是指蜂窝(Cellular),它是基于3G/4G/5G等蜂窝网通信技术 演进形成的车用无线通信技术。

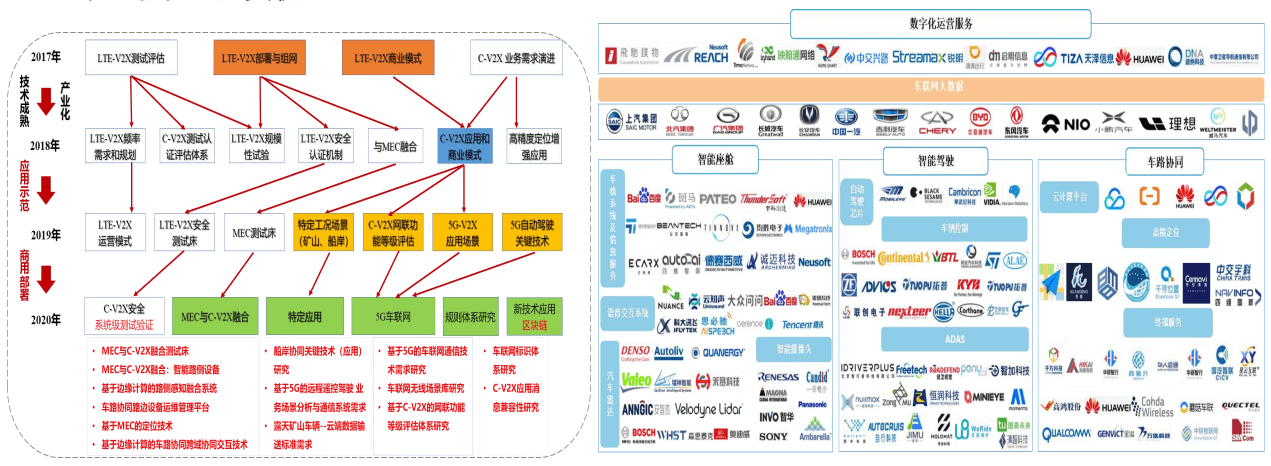

车联网(C-V2X)标准化及产业化研发

面向车联网业务场景,3GPP定义了LTE-V2X和NR-V2X两个阶段的标准化工作

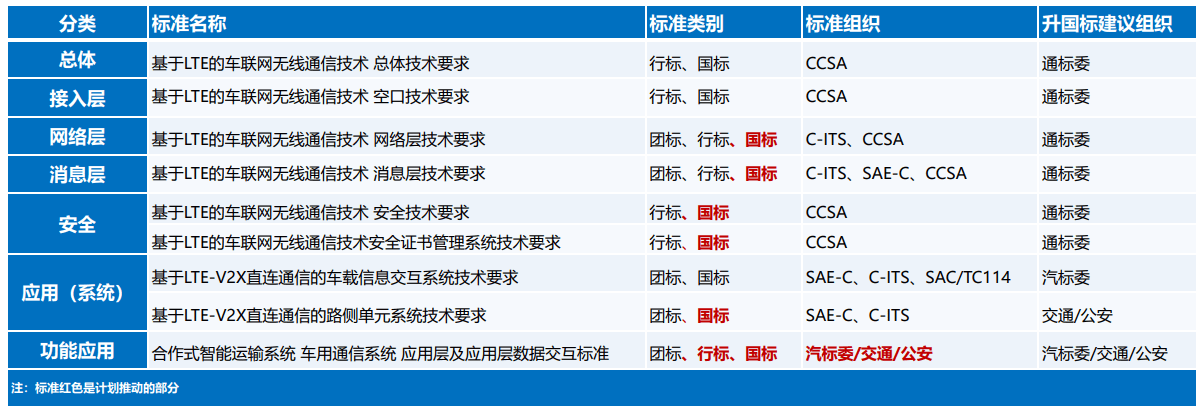

端到端的LTE-V2X标准体系,基本建设完成

• 我国LTE-V2X相关空口、网络层、消息层和安全等核心技术标准已制定完成,行业应用类标准持续完善
• 2018年11月,四标委签署了《关于加强C-V2X标准合作的框架协议》,加快LTE-V2X标准在汽车、交通、 公安行业的应用

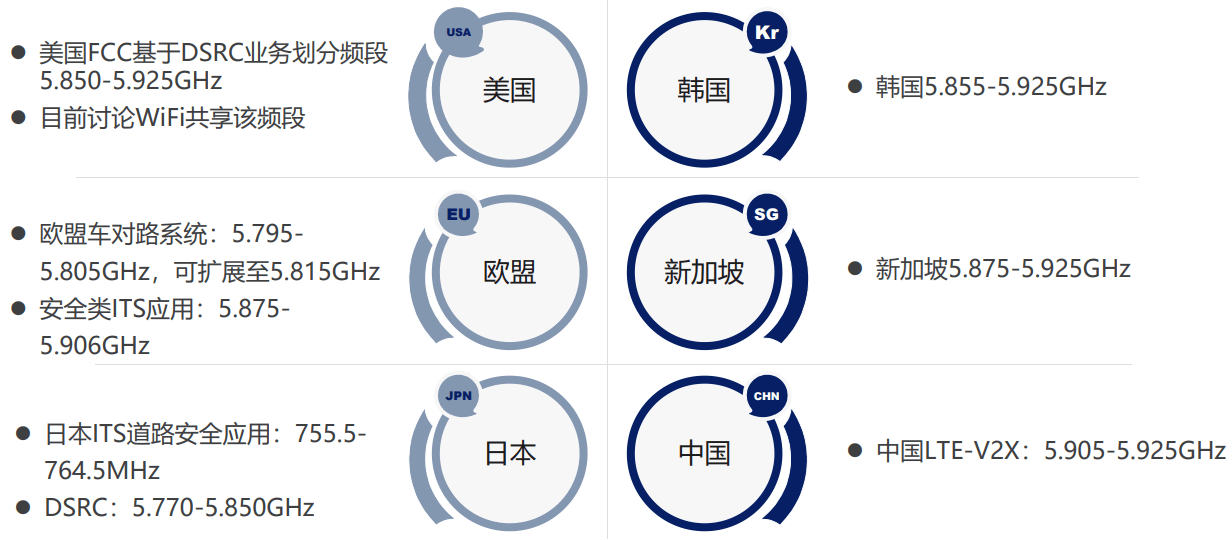

各国相继明确频谱规划方案


IMT-2020 C-V2X工作组,车联网跨行业融合创新平台

  • IMT-2020 (5G)推进组蜂窝车联(C-V2X)工作组,负责组织开展LTE-V2X和5G-V2X的技术研 究、试验验证和产业与应用推广等工作。
  • 270余家科研院所、企业加入,形成了”产、学、研、用”合作、 “汽车、信息通信、交通”等多 行业协同的成员联盟

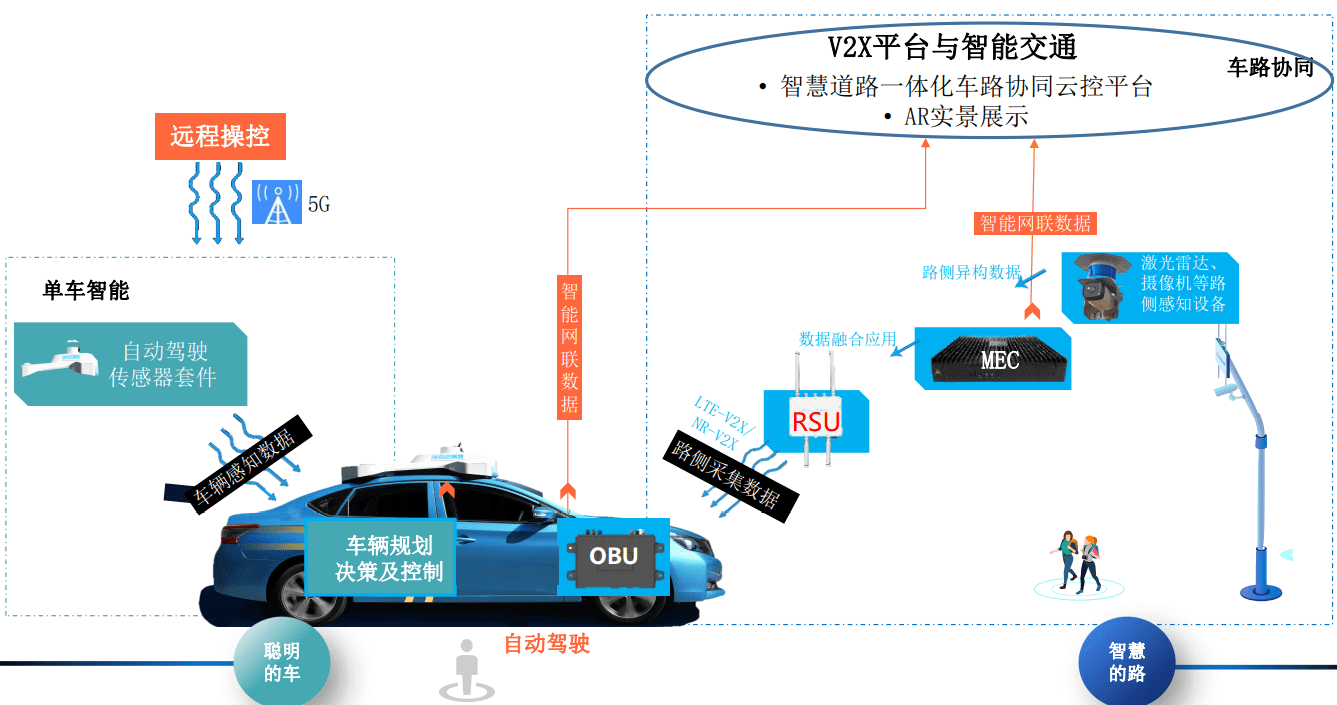

C-V2X车路协同解决方案架构图

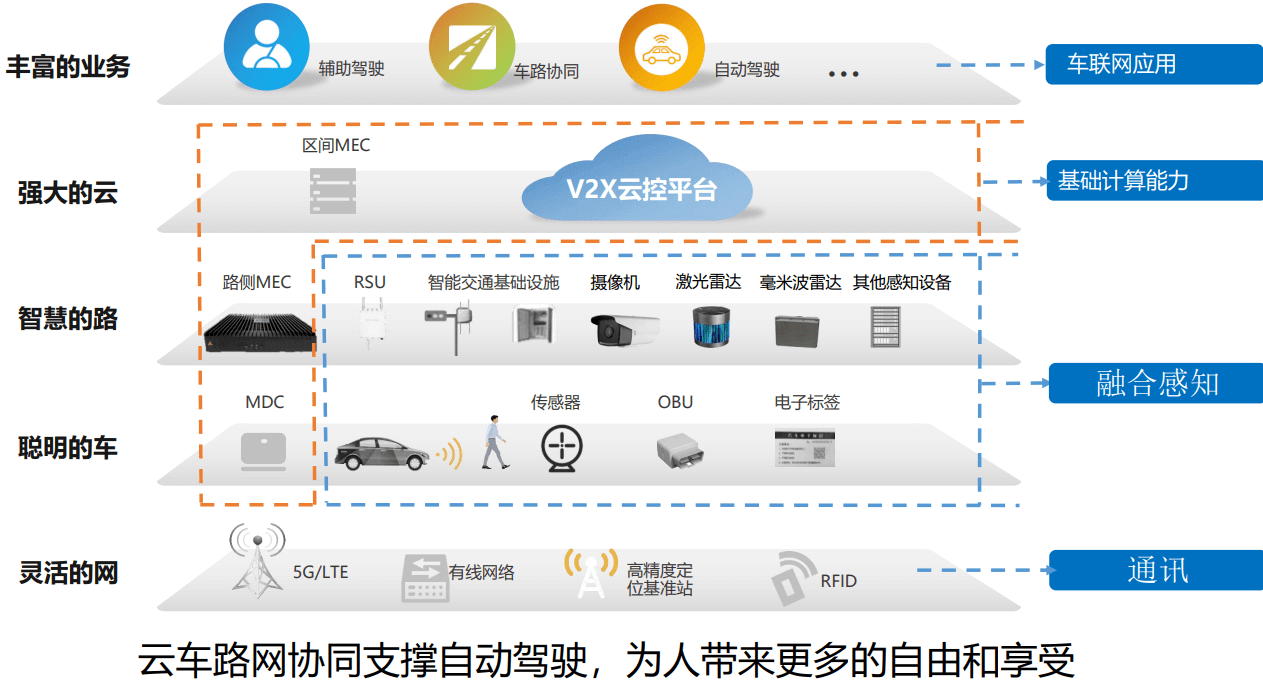

车联网方案示意图

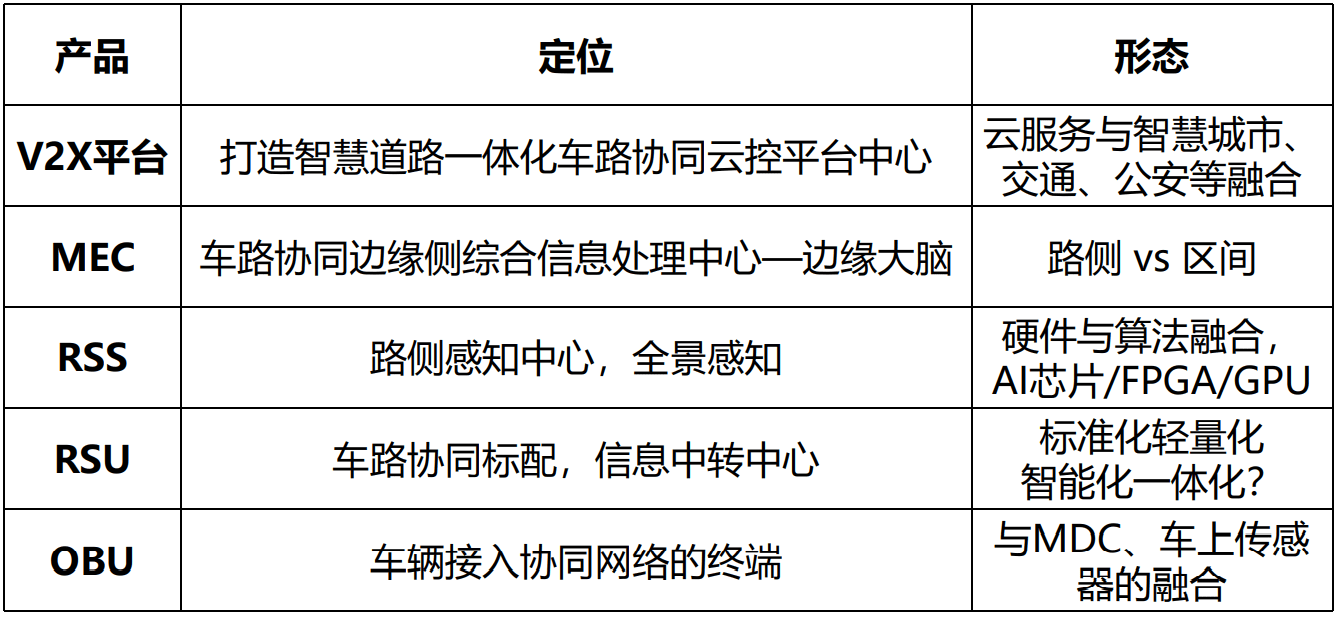

车联网中各产品定位与形态简析

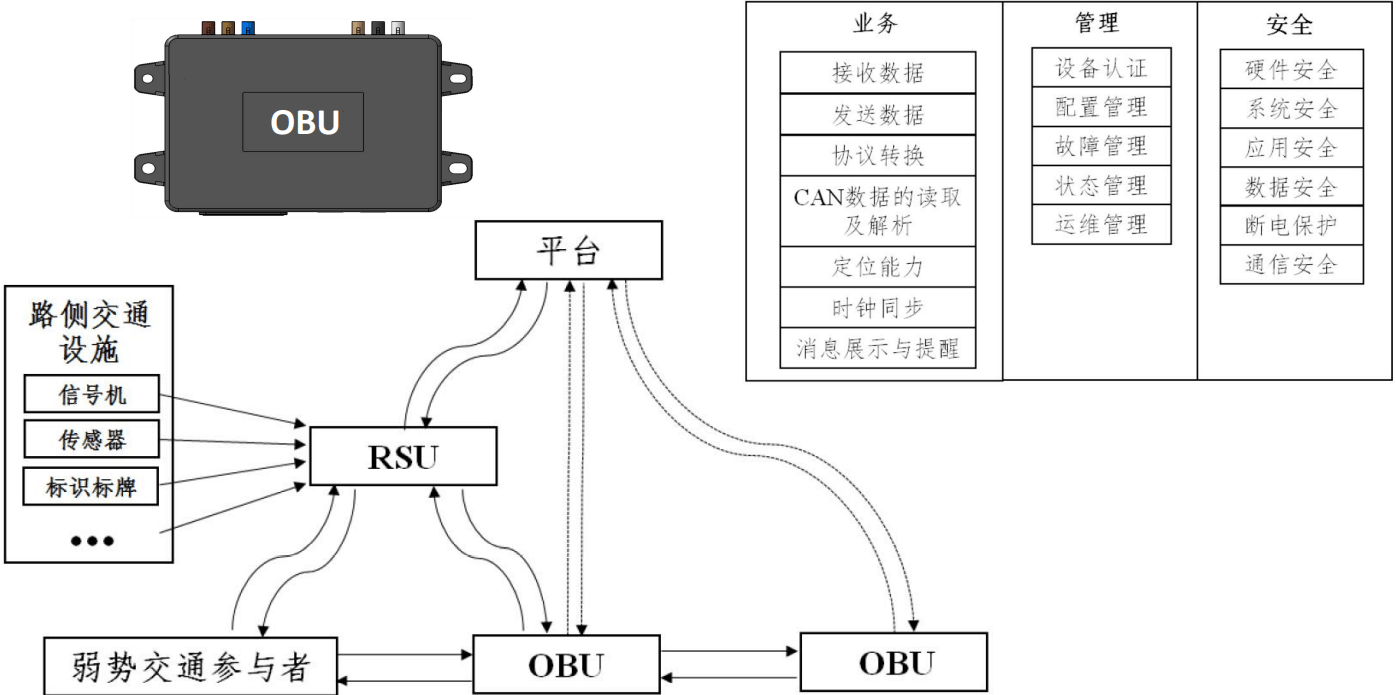

车载单元OBU


路侧单元RSU

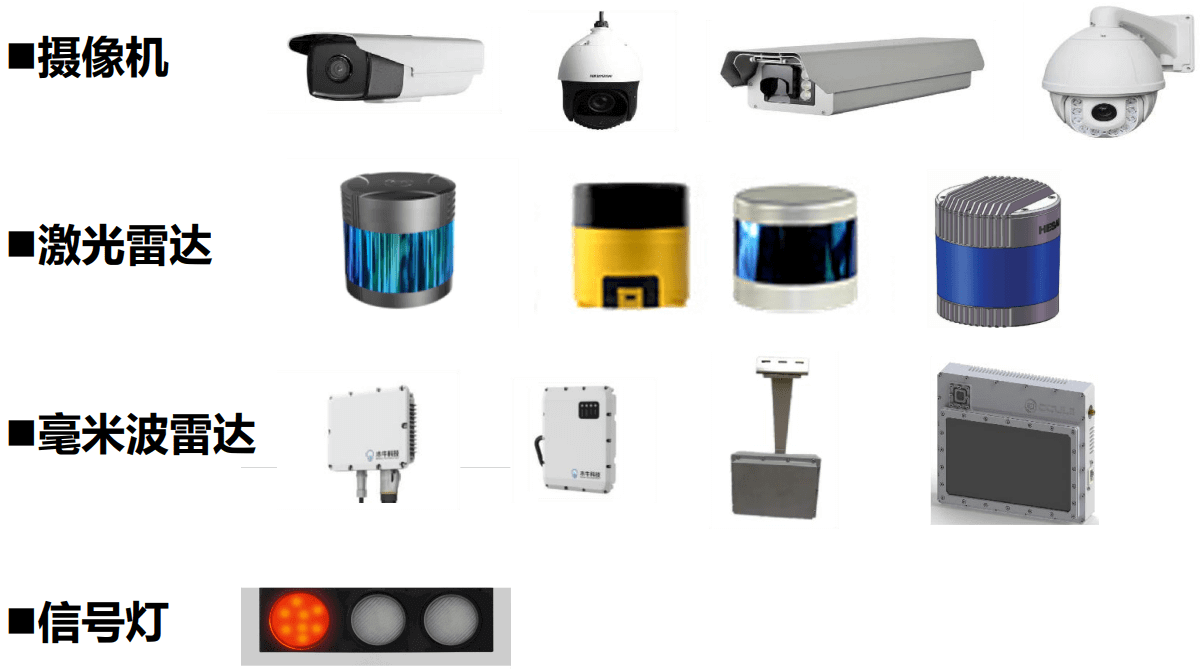

路侧感知单元


MEC是路侧融合综合信息处理中心

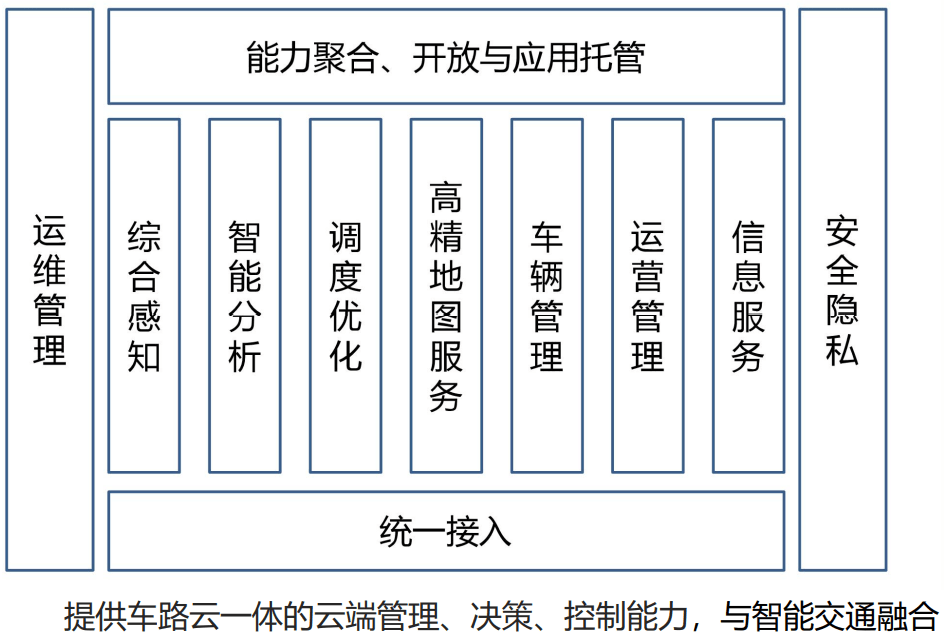

车联网云控平台

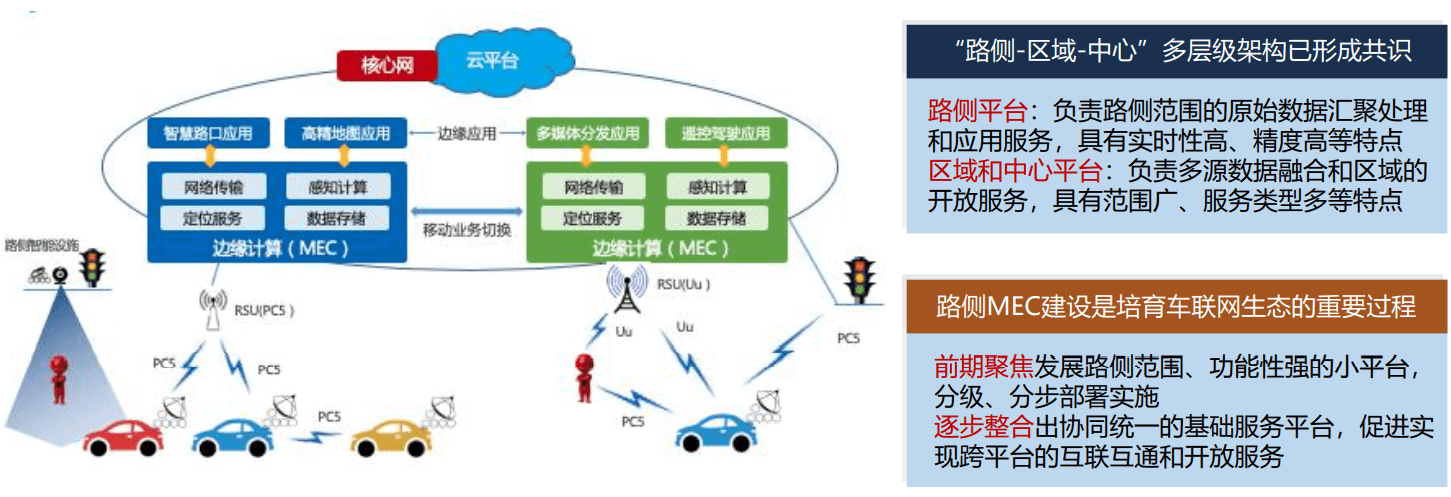

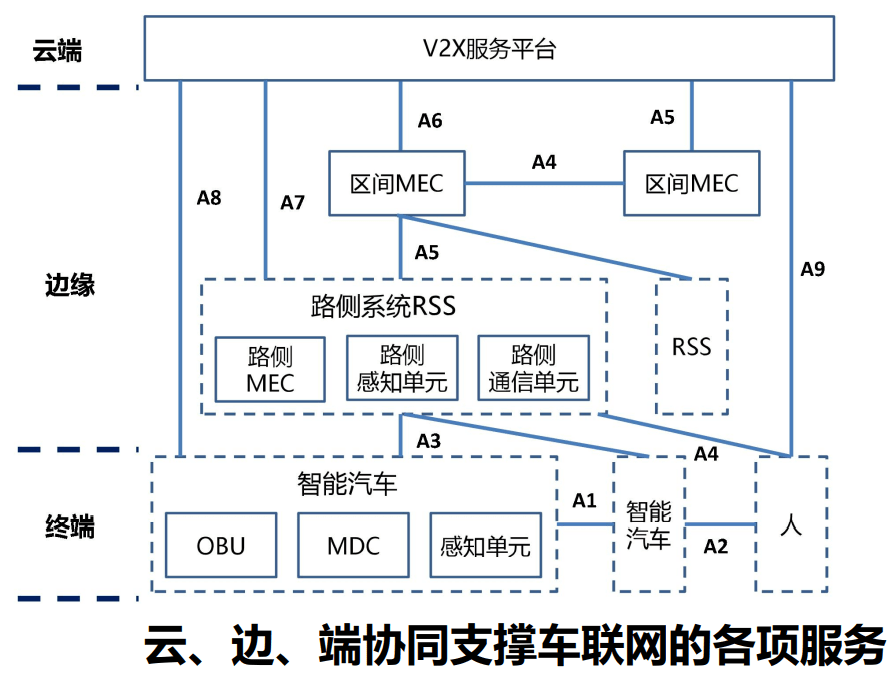

车联网的云边端架构


三、典型业务场景

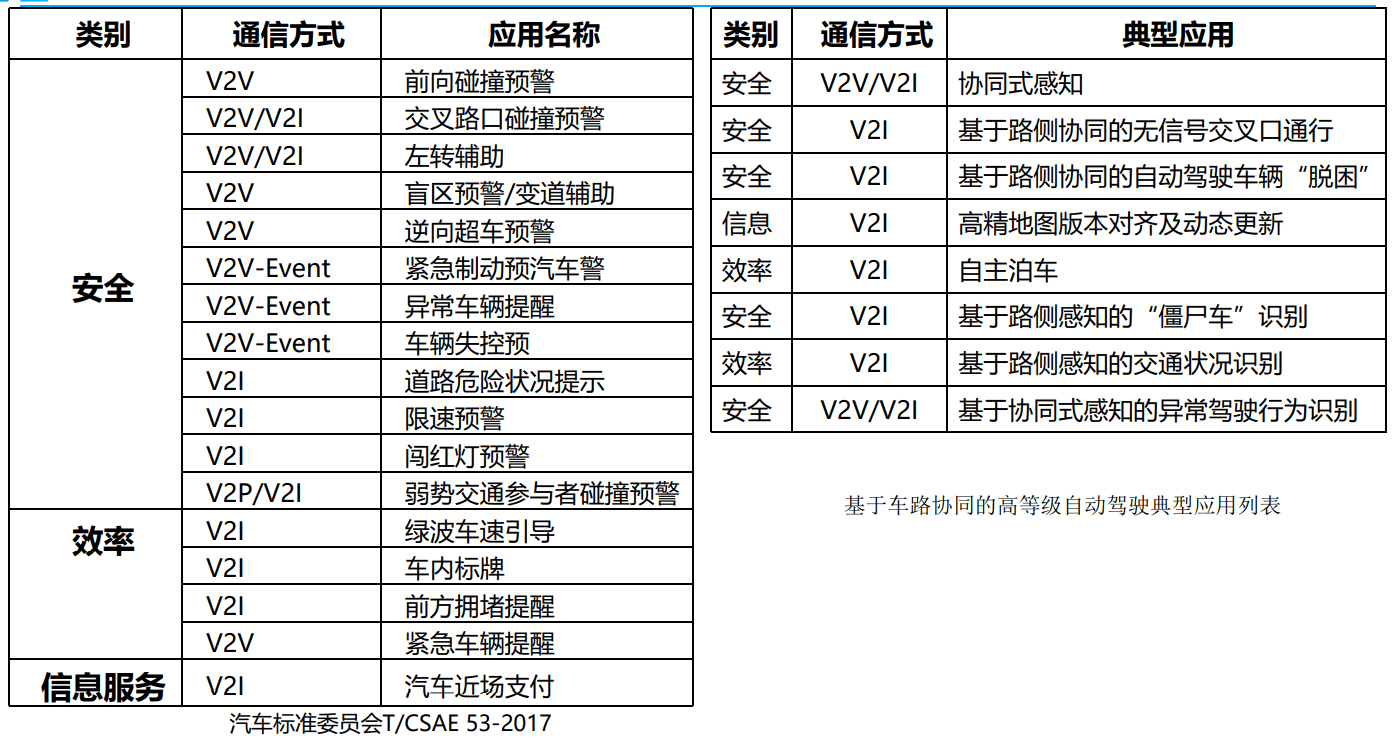

典型车联网业务

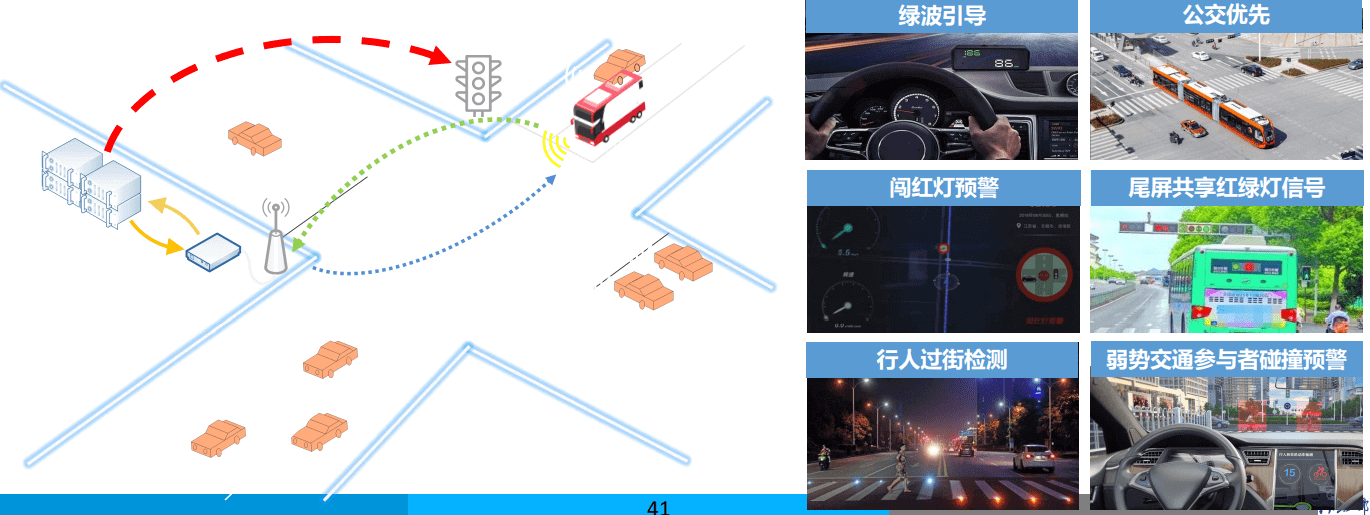

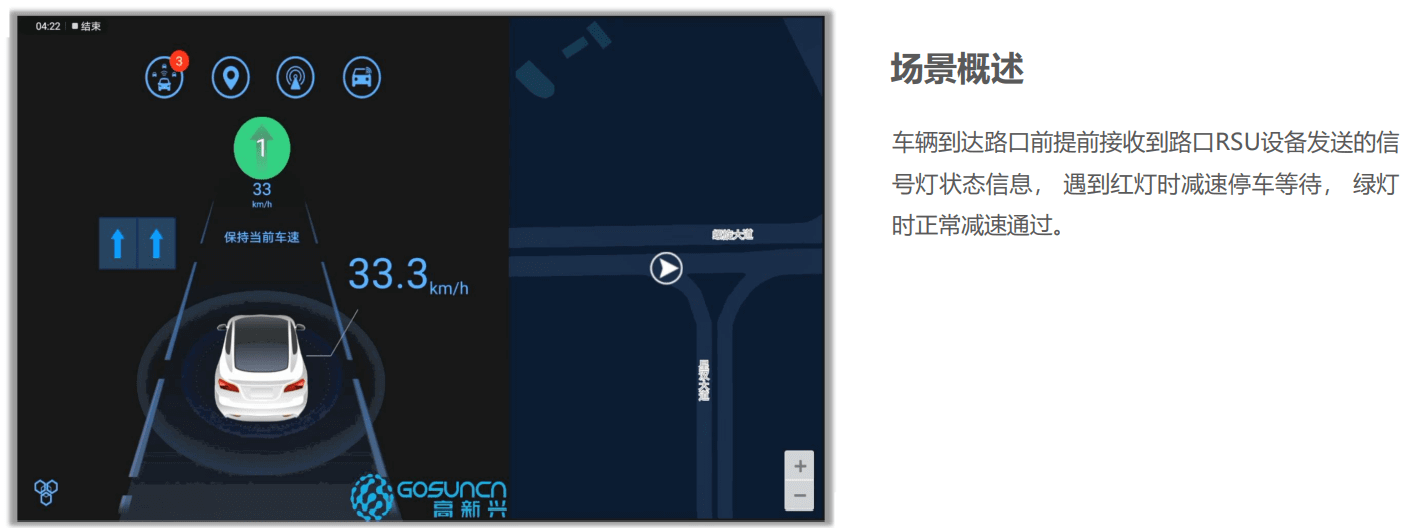

信号灯下发应用场景

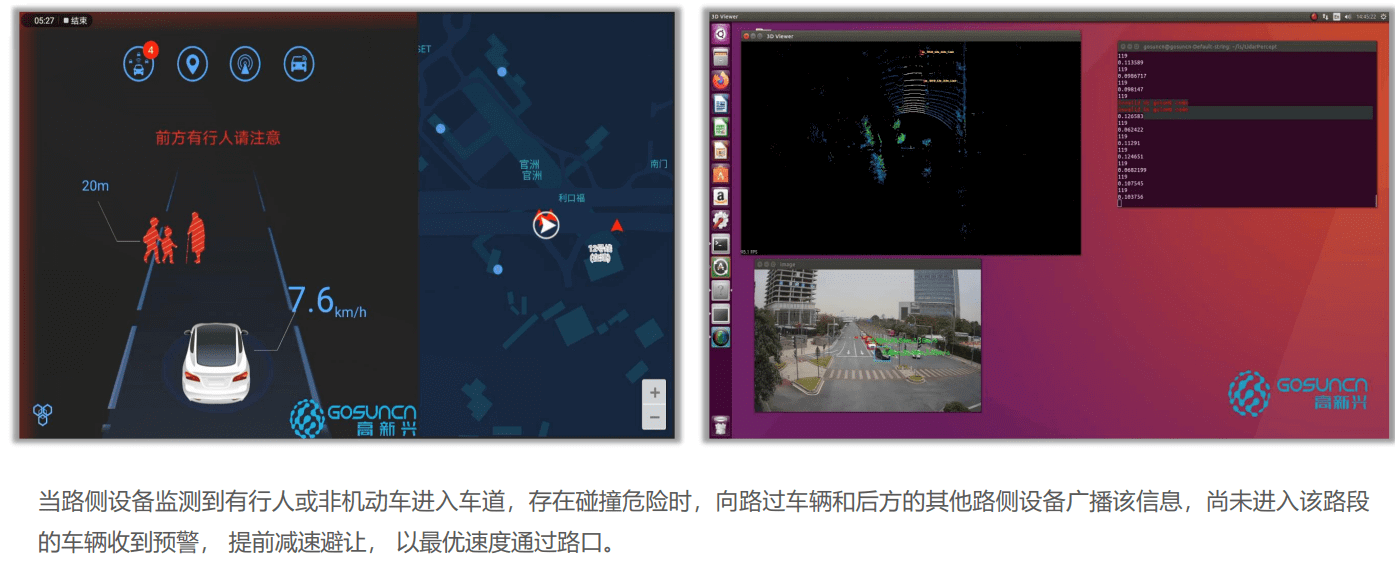

弱势行人检测预警应用场景

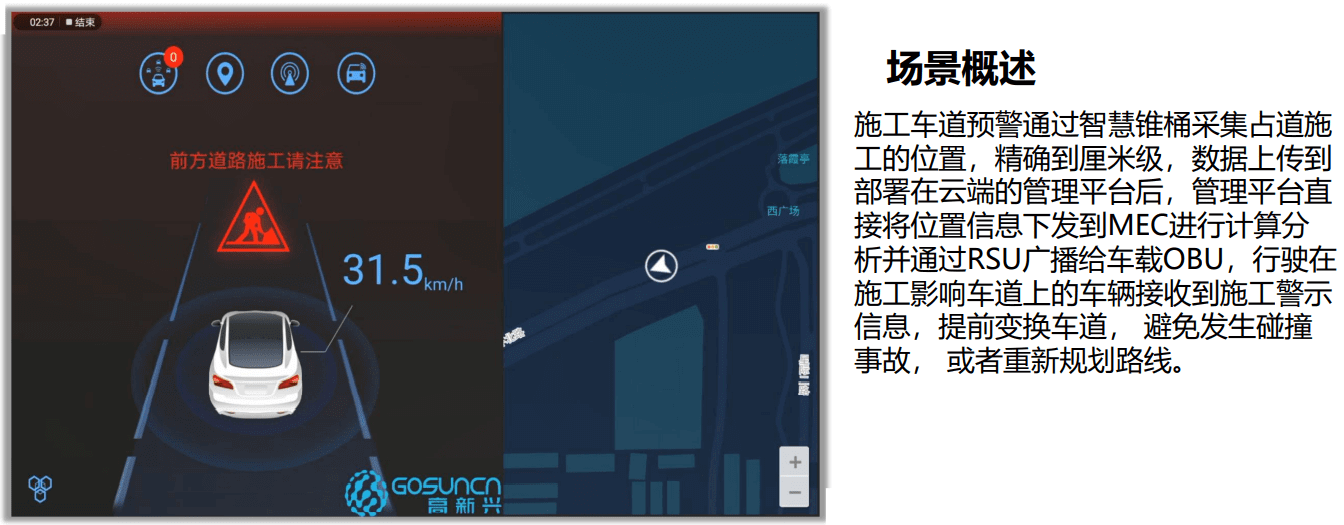

道路施工预警应用场景

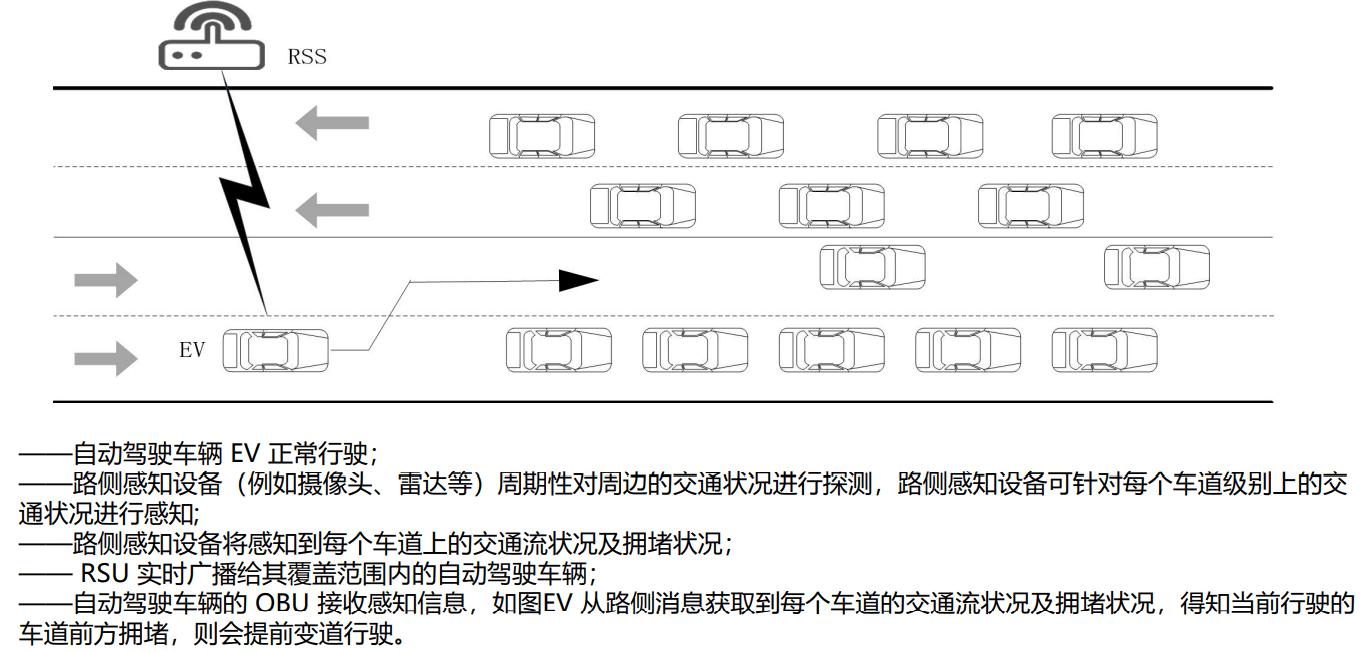

基于路侧感知的交通状况识别

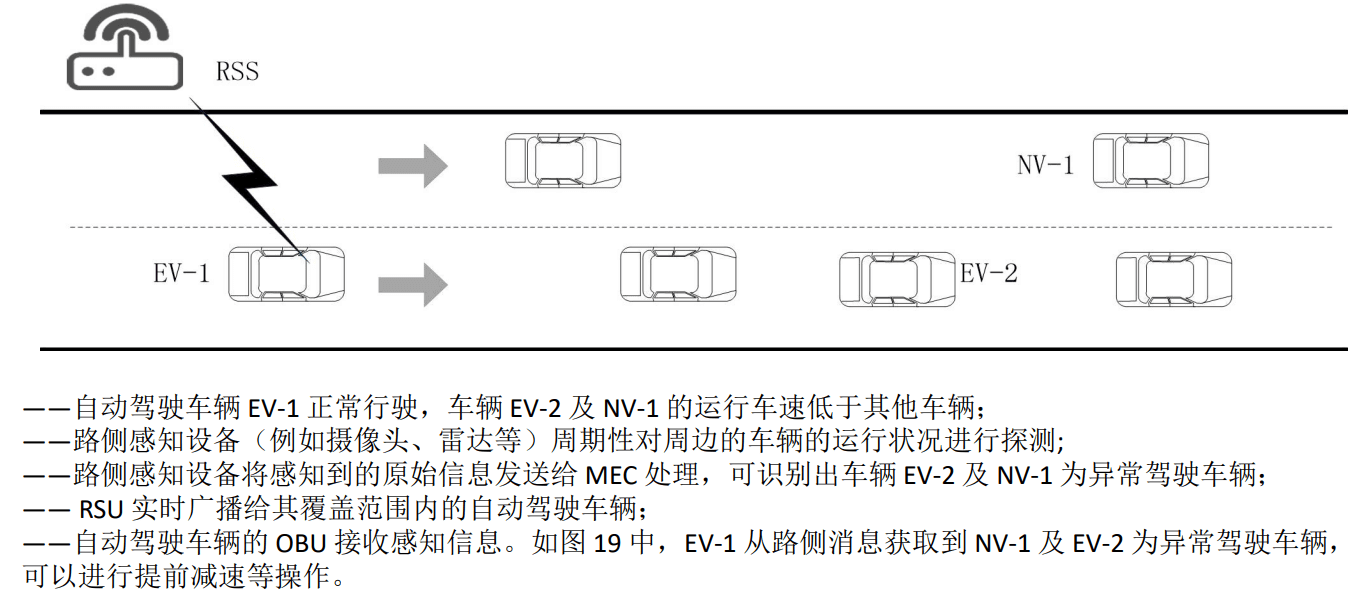

基于车路协同式感知的异常驾驶行为识别

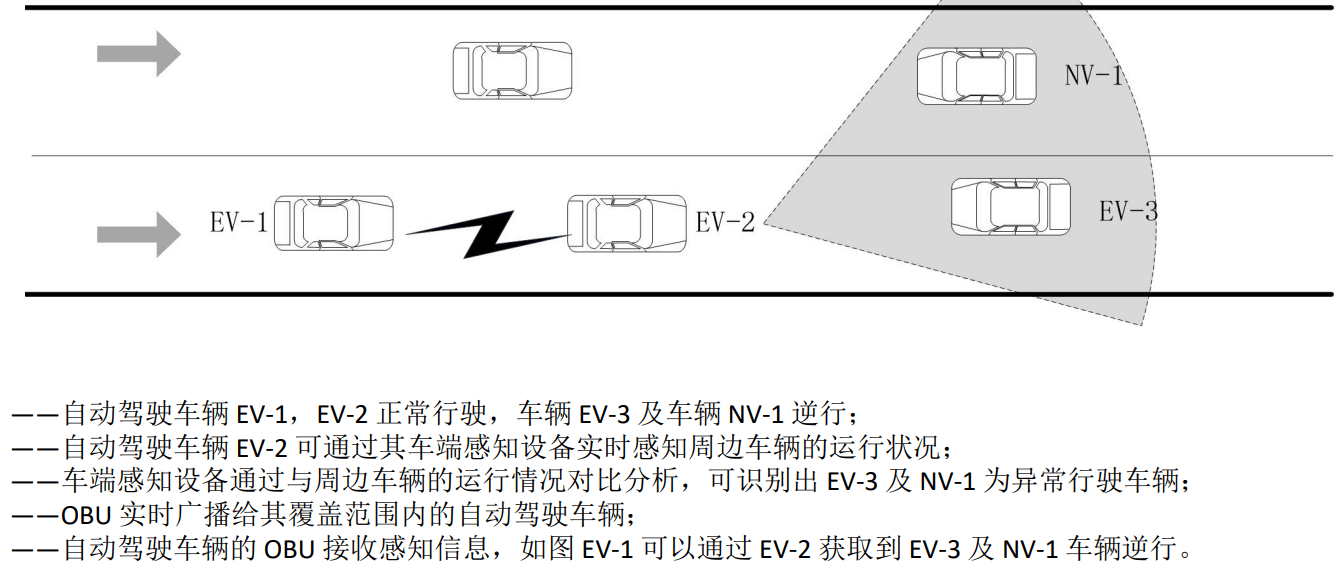

基于车车协同式感知的异常驾驶行为识别


基于路侧感知的“僵尸车”识别


智慧公交解决方案

从通过车联网共享城市交通信号灯信息入手,以提升公交车运行效率、到站准时率和主动安全 性能为目标,逐步实现车联网与信号灯控制系统、公交调度系统的深度融合,为乘客出行提供 更加便捷的服务,为公交调度提供更实时准确的信息支持,让民众公交出行更“靠谱” 。

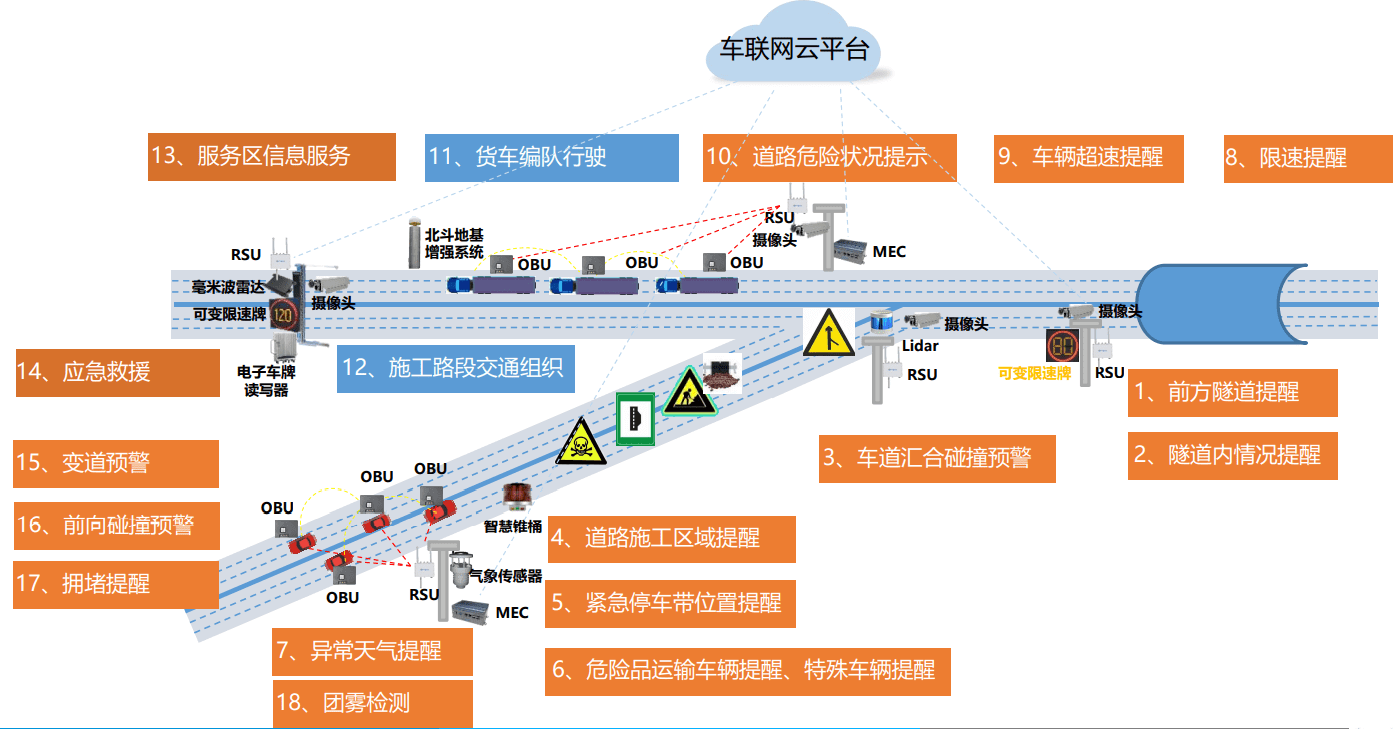

智慧高速公路解决方案


四、关键技术

C-V2X通信关键技术

  • C-V2X包含两种通信接口:车、人、路之间的短距离直接通信接口(PC5), 终端和基站之间的通信接口(Uu);
  • C-V2X终端设备处于蜂窝网络覆盖内时,可在蜂窝网络下使用Uu接口;
  • 是否有网络覆盖,均可采用PC5接口进行V2X通信

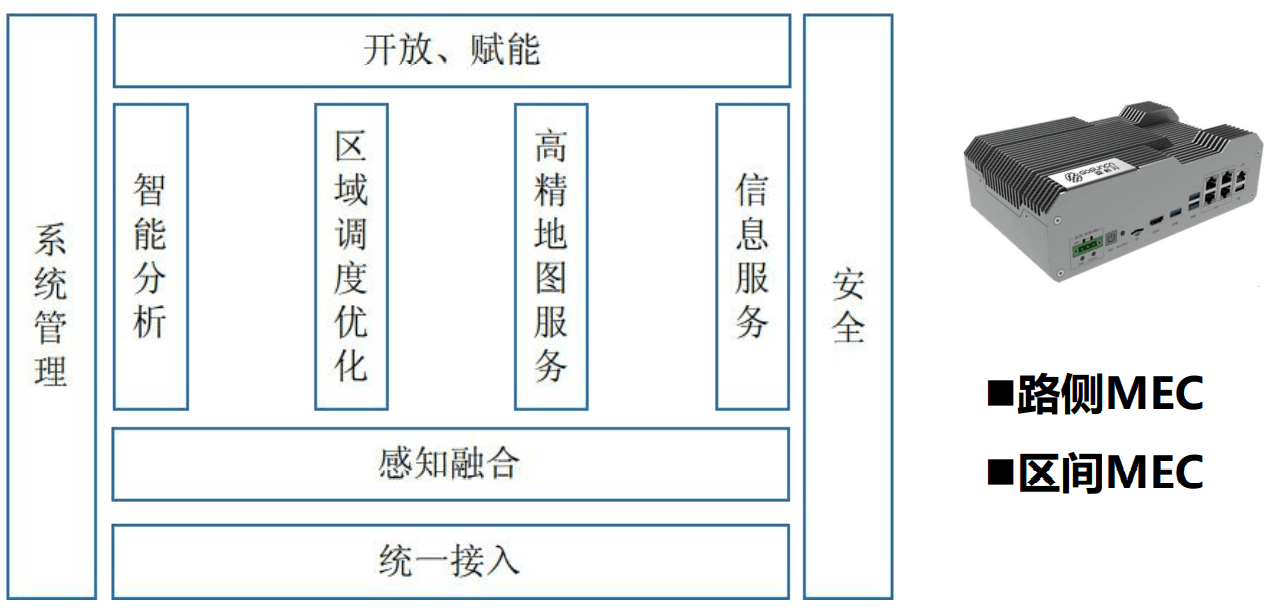

MEC业务实现技术

MEC是车联网边缘大脑,可实现全面设备接入、数据处理、存储分析、协议开放 、赋能服务等能力,将分散在各处的设备与系统串联、数据打通,综合处理。

视觉感知算法技术


雷达感知算法技术


  • 人车物目标的捡测、分类、跟踪等;
  • 目标的速度、角速度与位置感知
  • 异常事件的检测、识别与告警

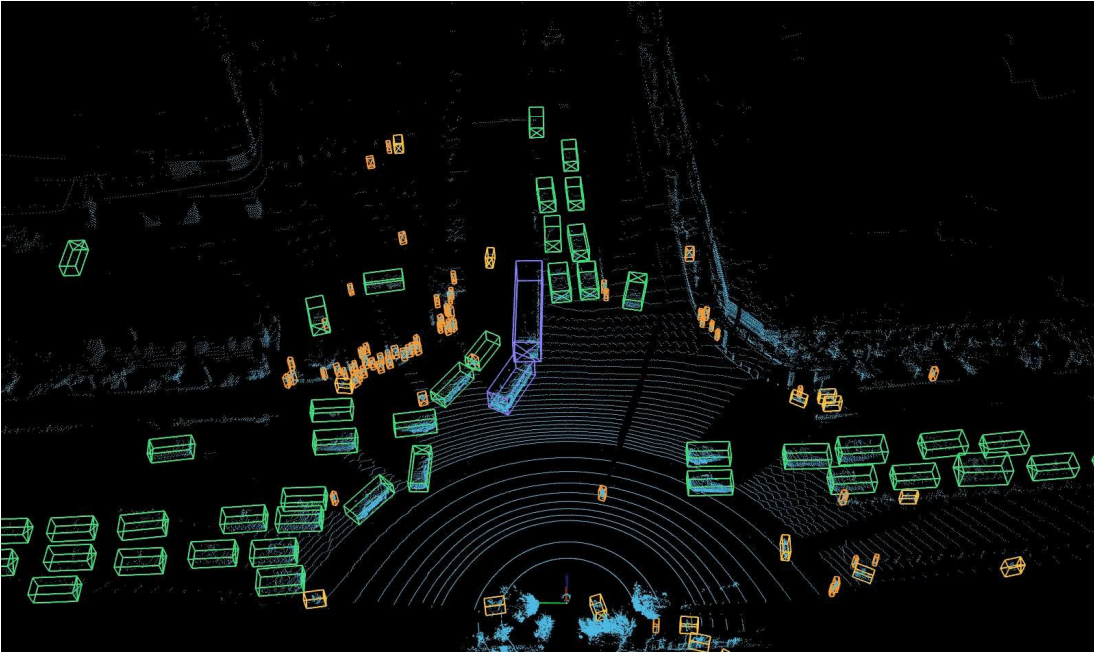

    雷达实际检测效果


    激光雷达分类

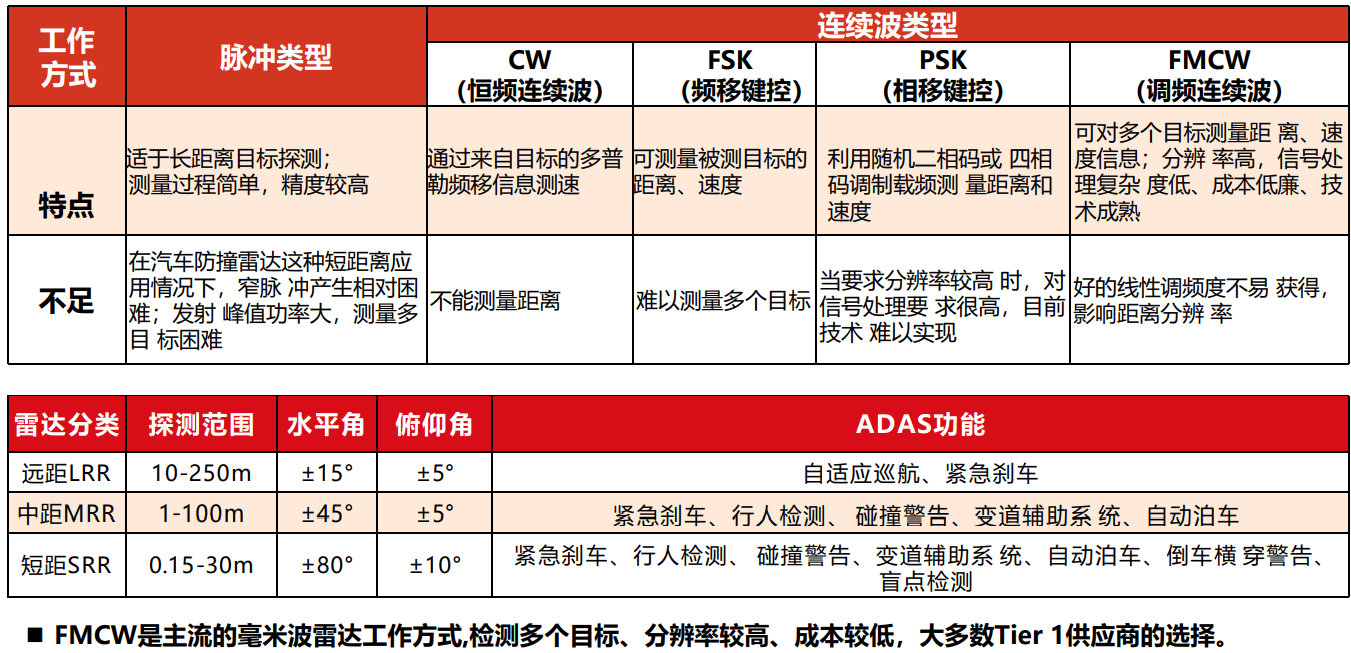

    毫米波雷达分类

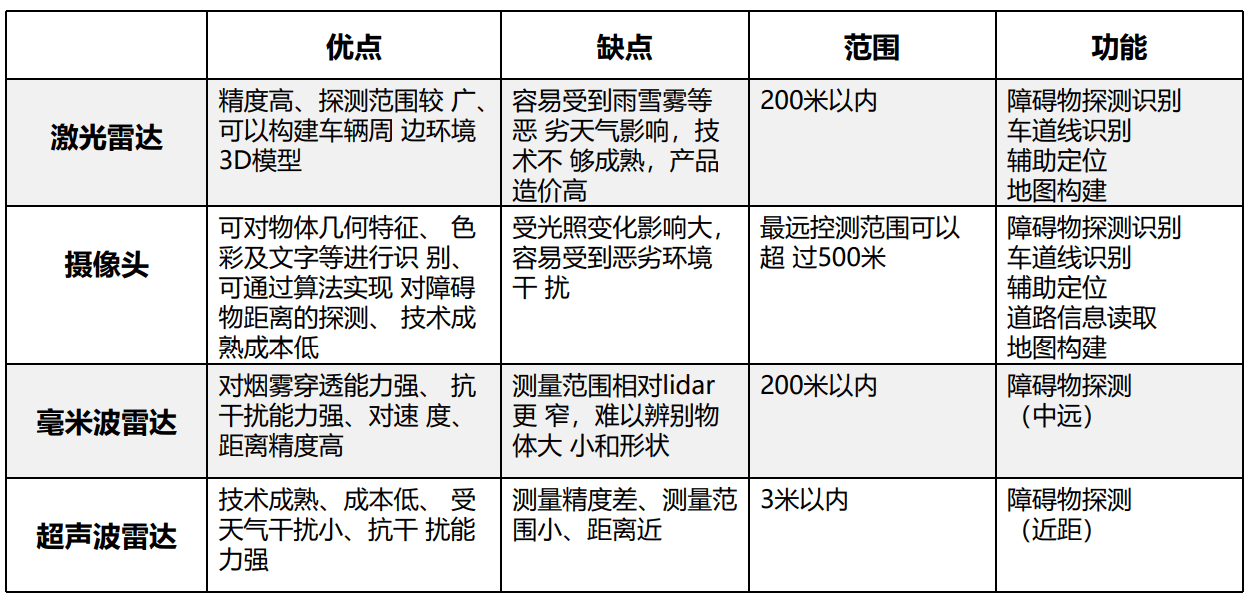

    路侧主要传感器优劣势比较

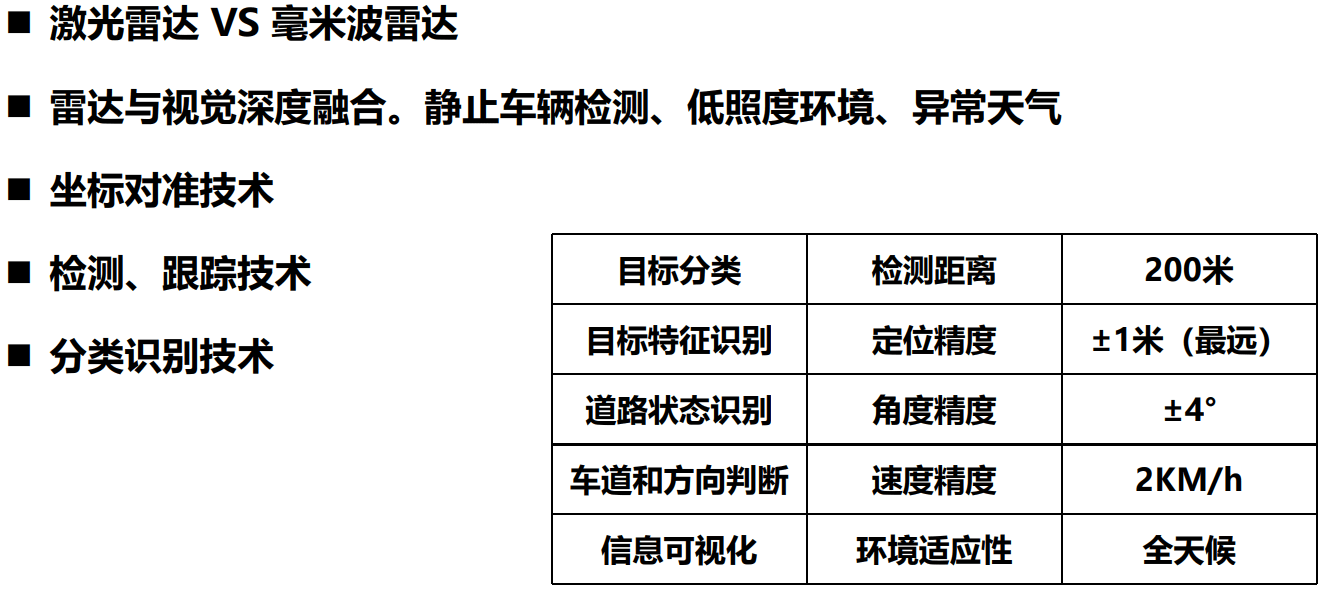

    视频与雷达融合技术

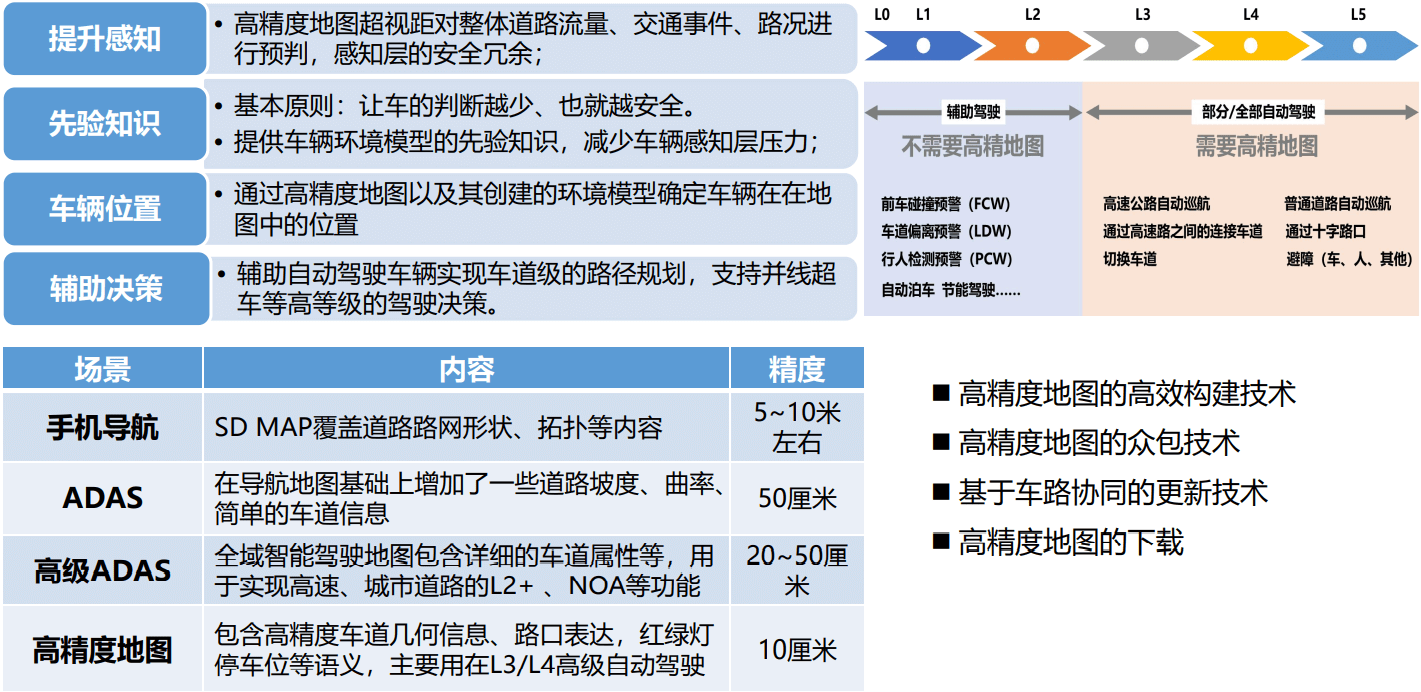

    高精度地图技术


    高精地图效果示意图

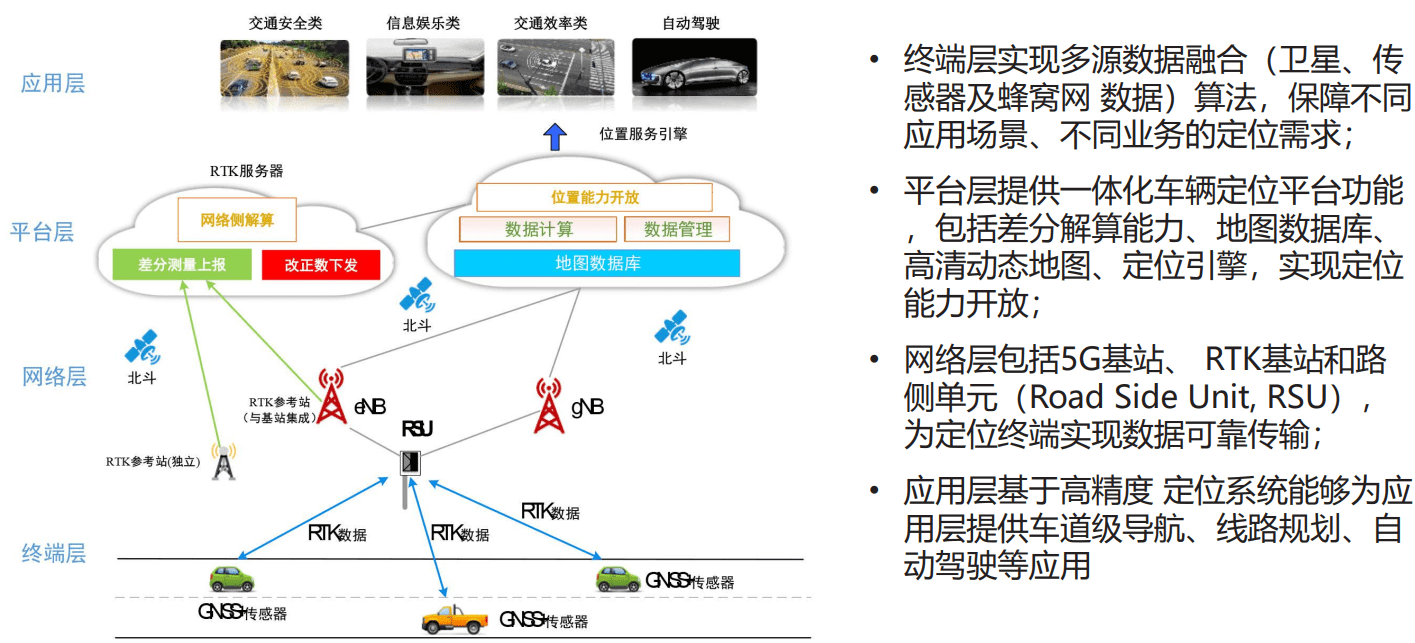

    车联网高精度定位技术


    高精定位存在的问题


    车联网安全技术
