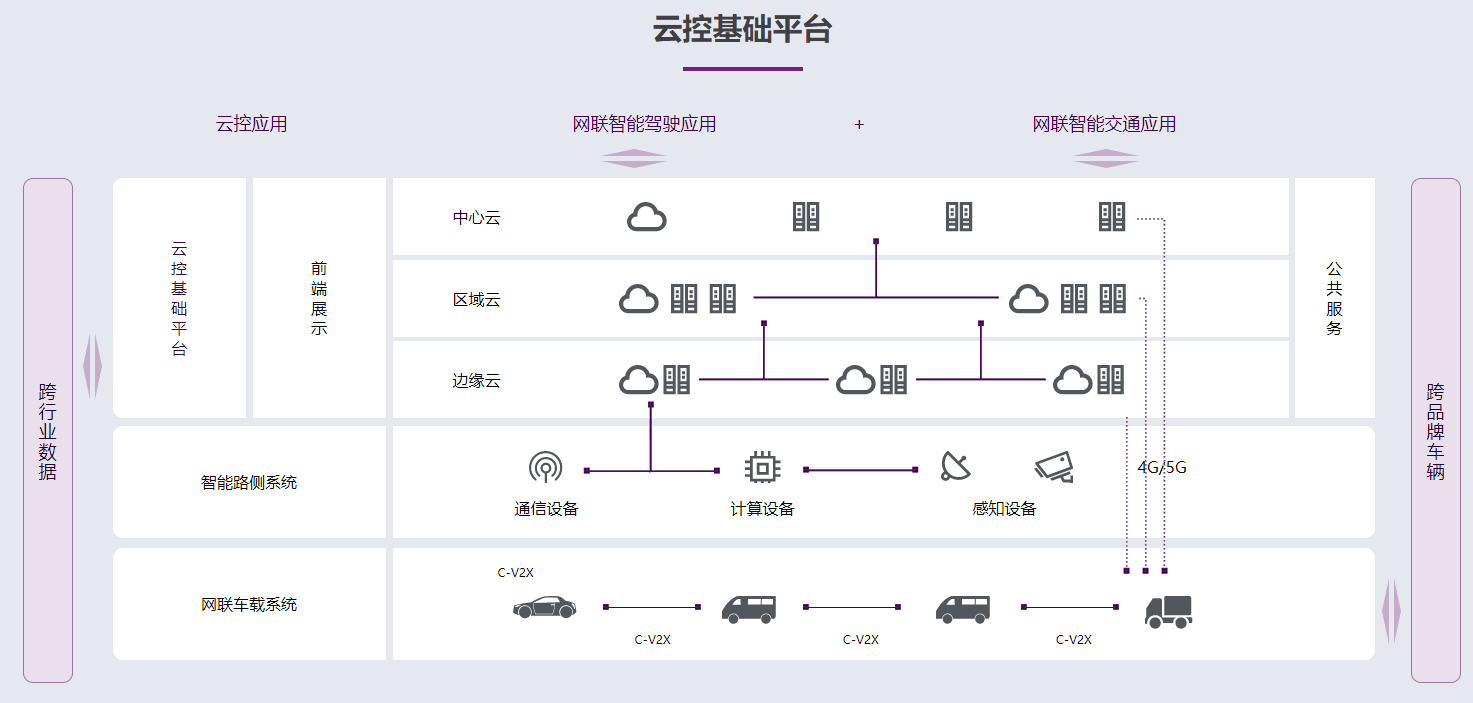

1 云控智行-云控基础平台


2 车路协同应用场景及整体解决方案


3 华为-车路协同解决方案


图2

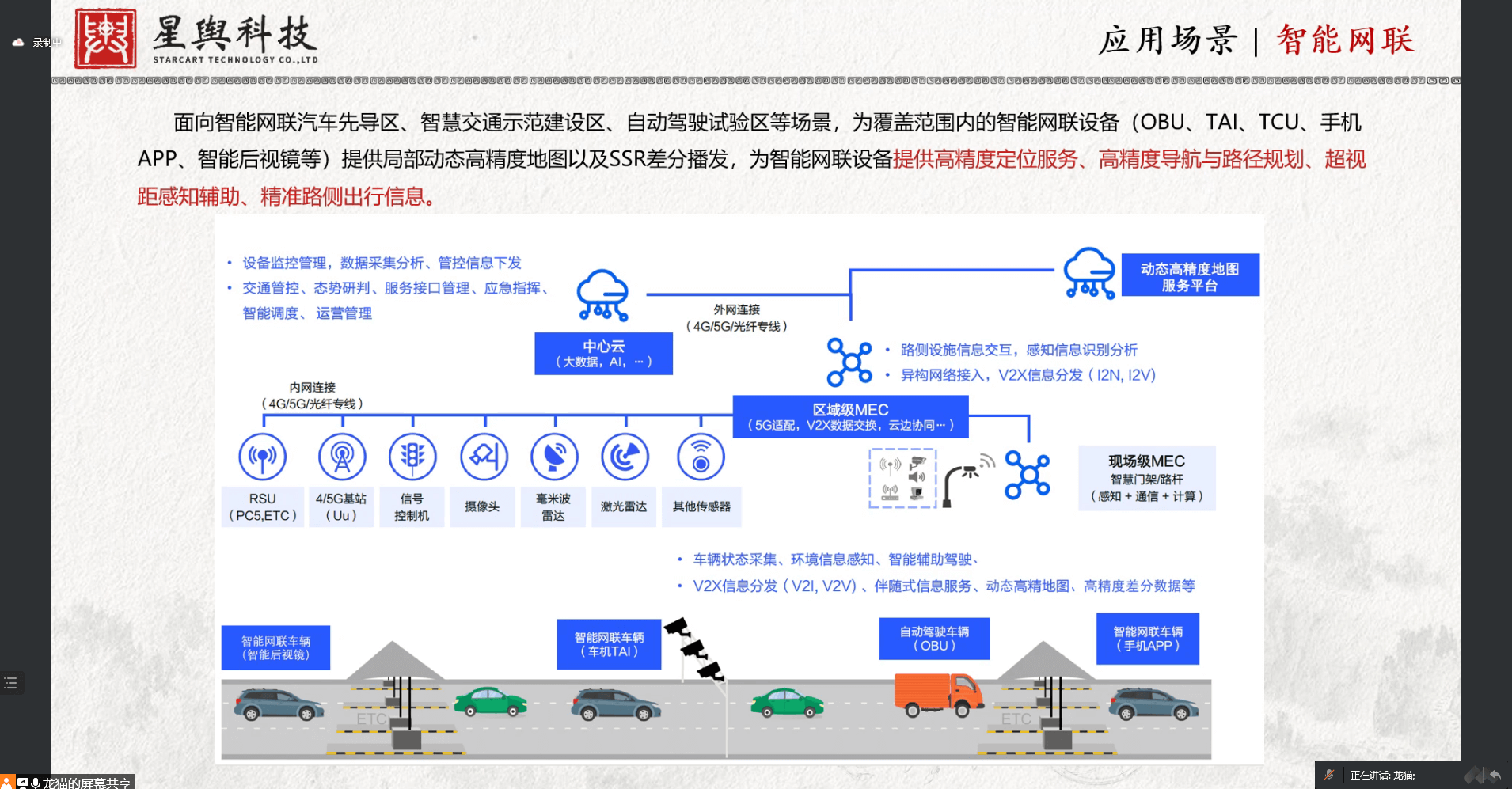

4 星舆科技

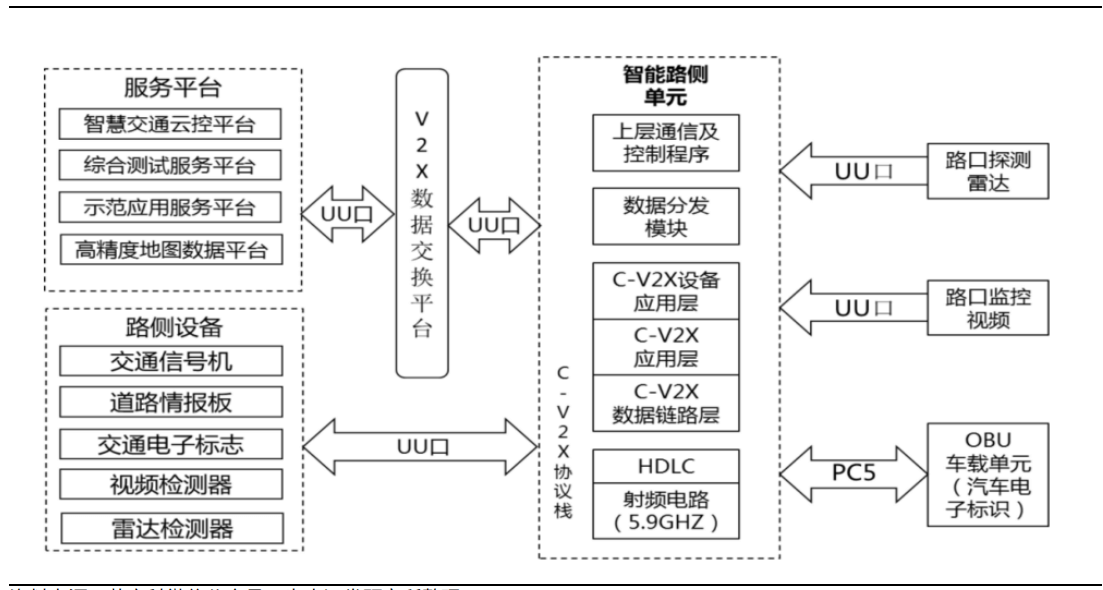

5 智能网联汽车系统通信方式架构图


6 车路协同架构图

6.1 车路协同架构图


6.2 车路协同架构图

车路协同架构图.png6.3 智能网联车路协同城市大脑平台框架


6.4 C-V2X车联网区域应用云

01.车路协同架构图 - 图13

6.5 车路协同架构图

车:主要涉及自动驾驶车辆建设及社会车辆OBU安装,OBU主要通过车辆安装智能车载终端(含OBU和触控显示终端)实现。OBU主要用于实现车、路、云等各种V2X通信功能,支持LTE-V2X通信技术,可搭载丰富的V2X应用场景。可为辅助驾驶、自动驾驶提供车路协同应用支撑。触控显示终端实现人机交互。
路:路侧系统由路侧感知设备、路侧边缘计算设备、车路通信设备及信息发布设备构成。
云:在路段中心建设车路协同管理服务平台,部署于路段管理中心云平台上,为高速公路车路协同系统提供中心端的服务与管理。
车路协同管理服务平台采用先进的大数据分析技术、人工智能技术,对系统信息进行深度挖掘,支持多边缘节点感知信息的深度融合,加载不同车路协同应用场景中心算法,支持跨多边缘节点的联动控制,具备交通全局优化、关键事件提取和辅助决策支持能力,支撑车路协同应用场景实现,支持系统的全面管理。

6.6 车路协同架构图


7 海康车路协同架构图


8 百度车路协同架构图

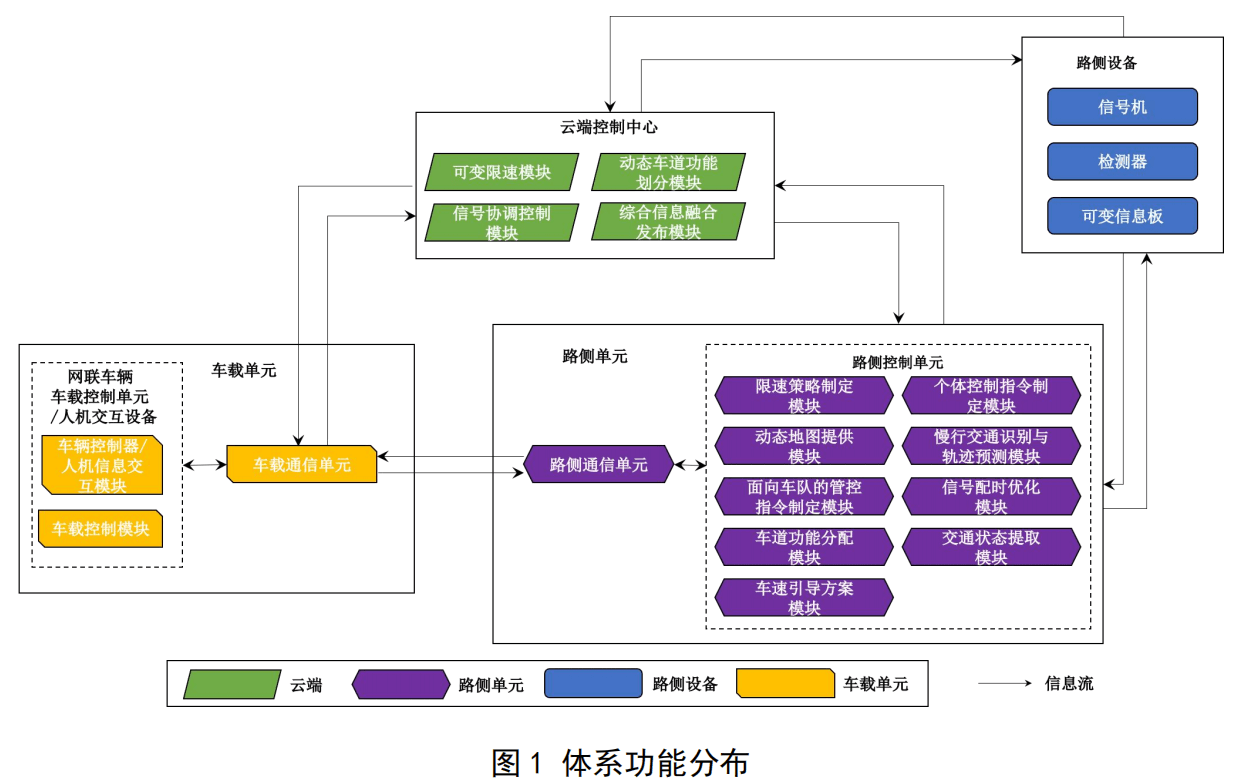

9 车路协同体系功能分布


10 车载单元-路侧单元-云端数据流向图


11 商汤科技-智能车路协同云控平台架构图


12 苏交科 C-V2X 项目流程图


13 车路协同系统图

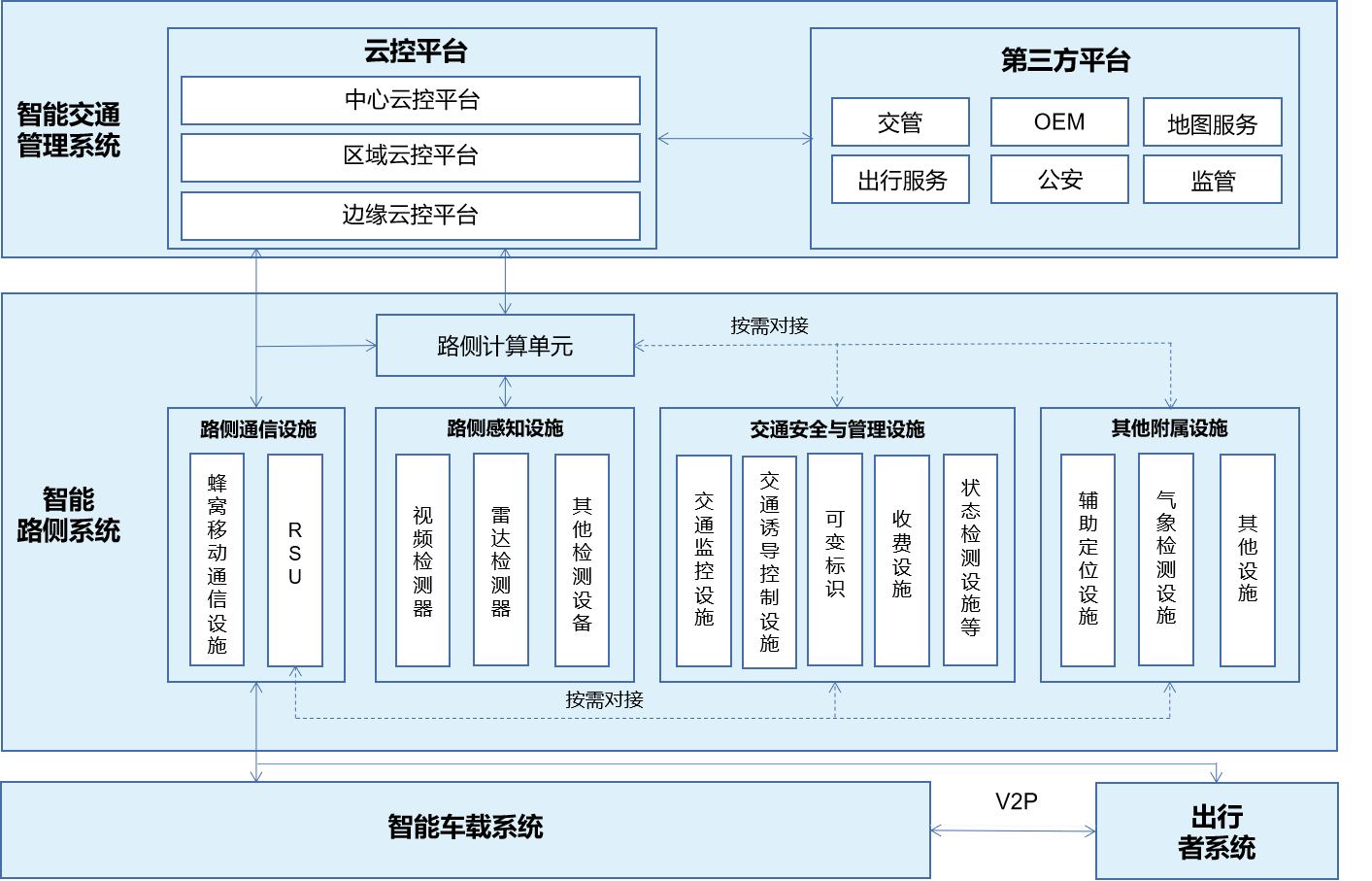

14 车路协同系统物理结构

01.车路协同架构图 - 图23

14.1 智慧路侧单元及系统

01.车路协同架构图 - 图24

15 车云协同计算-架构示意


16 车路协同产业链示意图


17 城市场景车路协同架构


17.1 城市场景车路协同网络架构


17.2 车路协同业务数据流向图


18 智慧交通车路协同架构
