实践项目：https://github.com/JackieLong/OpenGL/tree/main/project_stencil_test
发生在逐片段操作阶段中的剪切测试之后（Scissor Test）。
点击查看【processon】

工作原理

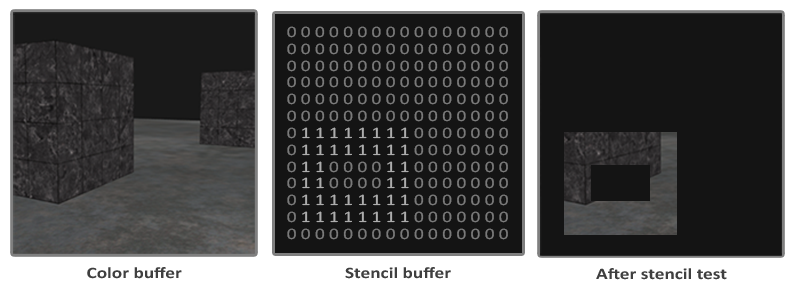

有一个和颜色缓冲（Color Buffer）一样的模板缓冲（Stencil Buffer），每个模板值一般都是8bit，表示每个片段/像素都有OpenGL_模板测试（Stencil Test） - 图1个模板值，我们可以写入模板值，当某个片段有某个模板值时，可以决定是否要保留还是丢弃该片段。OpenGL_模板测试（Stencil Test） - 图2

开启模板测试

  2. glEnable(GL_STENCIL_TEST);        // 开启深度测试，根据库的不同，可能默认不开启。
  4. // glStencilMask(bitMask)，将要写入的模板值与bitMask（位掩码）进行and运算。
  5. glStencilMask(0xFF);            // 开启写入：每个bit都原样输出到模板缓冲，默认值。
  6. glStencilMask(0x00);            // 禁用写入：每个bit写入到模板缓冲时，都为0。
  8. while(!glfwWindowShouldClose(window))
  9. {
  10.     glClearColor(1.0f, 1.0f, 1.0f, 1.0f);
  12.     // 每次渲染迭代之前别忘了清除
  13.     glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_TEST);
  16.     ......
  18. }

模板函数

有两个相关函数：

  • glStencilFunc
    • 描述了OpenGL对模板缓冲做什么操作。
  • glStencilOp
    • 描述了如何更新模板缓冲。 ```cpp

glStencilFunc(GLenum func, GLint ref, GLuint mask); // 描述了OpenGL对模板缓冲做什么操作。 //func: 模板测试函数，设stencilFrag：片段模板值，stencilBuffer：缓冲区对应片段模板值 // GL_ALWAYS 永远通过模板测试，后绘制的一律覆盖之前绘制的。 // GL_NEVER 永远不通过模板测试，一律保留最先绘制的。 // GL_LESS stencilFrag < stencilBuffer，通过测试，即丢弃 >= stencilBuffer的片段，默认值 // GL_EQUAL stencilFrag == stencilBuffer，通过测试 // GL_LEQUAL stencilFrag <= stencilBuffer，通过测试 // GL_GREATER stencilFrag > stencilBuffer，通过测试 // GL_NOTEQUAL stencilFrag != stencilBuffer，通过测试 // GL_GEQUAL stencilFrag >= stencilBuffer，通过测试 //ref: 模板测试参考值，模板缓冲内容与这个值进行比较。 //mask: 位掩码，compare(mask & ref, mask & stencilFrag)，默认都为1，一般是0xFF，8bit。

glStencilFunc(GL_EQUAL, 1, 0xFF); // 如果stencilFrag==1，则通过模板测试并被绘制，否则会被丢弃。

  1. ```cpp
  3. glStencilOp(GLenum sfail, GLenum dpfail, GLenum dppass);    // 描述了如何更新模板缓冲。
  4. // sfail:    模板测试失败时采取的行为。
  5. // dpfail:    模板测试通过，但深度测试失败时采取的行为。
  6. // dppass:    模板测试和深度测试都通过时采取的行为。
  7. // 三者的可能取值如下；
  8. //        GL_KEEP:        保持当前储存的模板值
  9. //        GL_ZERO:        将模板值设置为0
  10. //        GL_REPLACE:        将模板值设置为glStencilFunc函数设置的ref值
  11. //        GL_INCR:        如果模板值小于最大值则将模板值加1
  12. //        GL_INCR_WRAP:    与GL_INCR一样，但如果模板值超过了最大值则归零
  13. //        GL_DECR:        如果模板值大于最小值则将模板值减1
  14. //        GL_DECR_WRAP:    与GL_DECR一样，但如果模板值小于0则将其设置为最大值
  15. //        GL_INVERT:        按位翻转当前的模板缓冲值
  17. glStencilOp(GL_KEEP, GL_KEEP, GL_KEEP);        // 默认情况，不会更新模板缓冲。
