本文根据 #嘉* 《基于G6 的转化数据可视化展示 Demo》整理而成。

背景

在某些项目中，可能会需要以树形的可视化形式来展示链路的转换数据，如有一个餐馆，统计当天的营业额，会分为线上和线下两条链路来统计，而线上链路，又分为饿了么及其他外卖平台等等。类似这种需求，参考了 G6 官网上的 Demo，提供的树图不能满足需求，我们就基于 G6 实现了该可视化链路转换图。

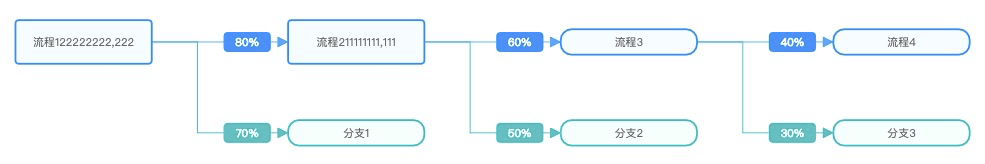

效果

分析

从上面的效果图我们可以看得出来，该流量链路转换图，共涉及到 2 个不同类型的节点，2 种不同类型的边，且边上还需要有 label，用于表示转换的百分比。

节点类型：

主节点，会在第一行上面展示，可能会分为多个链路；
叶子节点：在第二行展示，不会在进行分流和转换的节点。

边类型：

直线，边上需要显示 label；
折线：在主节点和第一个子节点连线的中间处转折，边上同样需要显示 label。
方案
有了上面的分析，我们就可以针对不同节点和边，使用 G6 的自定义节点及自定义边的功能来实现。

自定义转换节点

在数据中，我们会通过指定字段来区分该节点是主节点还是叶子节点，比如在我们的测试数据中，我们通过 row 字段来区分是展示到第一行还是第二行上面。

G6.registerNode('operation', {
  drawShape: function (cfg, group) {
    var rect = group.addShape('rect', {
      attrs: cfg.row === 1
      ? {
        x: cfg.x,
        y: cfg.content ? cfg.y - 10 : cfg.y,
        width: 150,
        height: cfg.content ? 48 : 28,
        radius: cfg.content ? 4 : 12,
        stroke: '#1890FF',
        fill: '#E6F7FF',
        fillOpacity: 0.4,
        lineWidth: 2
      } : {
        x: cfg.x,
        y: cfg.content ? cfg.y - 10 : cfg.y,
        width: 150,
        height: cfg.content ? 48 : 28,
        radius: cfg.content ? 24 : 12,
        stroke: '#13C2C2',
        fill: '#E6FFFB',
        fillOpacity: 0.4,
        lineWidth: 2
      }
    });
    return rect;
  },
  drawLabel(cfg: any, group) {
    const label = group.addShape('text', {
      position: 'center',
      attrs: {
        x: cfg.x + 75,
        y: cfg.y + 14,
        position: 'center',
        text: cfg.content ? cfg.label + cfg.content : cfg.label,
        textAlign: 'center',
        textBaseline: 'middle',
        fill: '#666',
        stroke: '#FFF',
        fontSize: 12,
      }
    });
    return label;
  },
}, 'single-node');

自定义折线

折线的实现主要通过控制 path 来实现，path 完全和 SVG 中 path 一样，不熟悉的同学可以参考这里。

G6.registerEdge('hvh', {
  draw(cfg, group) {
    return this.drawShape(cfg, group);
  },
  drawShape(cfg: EdgeConfig, group) {
    const startPoint = cfg.startPoint;
    const endPoint = cfg.endPoint;
    const shape = group.addShape('path', {
      attrs: {
        stroke: '#13C2C2',
        endArrow: {
          path: 'M 0 0 L 0, -5 L -10, 0, L 0, 5 Z',
          fill: '#13C2C2'
        },
        path: [
          ['M', startPoint.x, startPoint.y],
          ['L', endPoint.x / 3 + 2 / 3 * startPoint.x , startPoint.y],
          ['L', endPoint.x / 3 + 2 / 3 * startPoint.x , endPoint.y],
          ['L', endPoint.x - 10, endPoint.y]
        ]
      }
    });
    return shape;
  },
  drawLabel: function (cfg: EdgeConfig, group) {
    const endPoint = cfg.endPoint;
    var label = group.addShape('text', {
      position: 'right',
      attrs: {
        x: endPoint.x - 20,
        y: endPoint.y,
        position: 'right',
        textAlign: 'right',
        text: cfg.label,
        textBaseline: 'middle',
        fill: '#fff',
        stroke: '#fff',
        fontSize: 12,
      }
    });
    return label;
  },
});

直线的定义比上面这些的还要简单，即 path 部分只需要 M 和一个 L 即可。

箭头

需要特别说明一下箭头的实现，在 G6 3.4.1 以上的版本中，渲染引擎底层重构了箭头机制，使用上和之前的版本有所不同，具体区别如下：

关于箭头更详细的内容，请参考 G6 自定义边部分。

总结

在实现过程中，连接线起止锚点的指定在文档中没有找到，通过在其他 Demo 中看到，可以通过 sourceAnchor 和 targetAnchor 分别指定起止节点作为连接起点的锚点。

连线上的说明文案的设置，起初通过 edge 传值作为 label 字段设置，但对自定义折线不生效，因此通过自定义的方式，设置终点处的普通带文本的矩形节点进行添加。

说明：在 G6 3.4.7 及以上版本中，给边上的 label 设置背景色就不用这么麻烦了，直接通过 background 属性即可设置，更详细的内容请参考节点或边上 label 的背景。
