:::info 论文介绍了一种用于创建与数据无关的且可复用的可视化设计方法，设计过程无需依赖具体的数据集，可以先有图形再根据图形生成数据结构。该方法能够给设计师和可视化开发者提供一种新的可视化创作思路。整体看下来，设计可视化的过程比较像在 PPT 里画图。一起来看看它能否为你带来新的可视化设计思路吧！ :::

先来了解一些背景

作者眼中的可视化设计

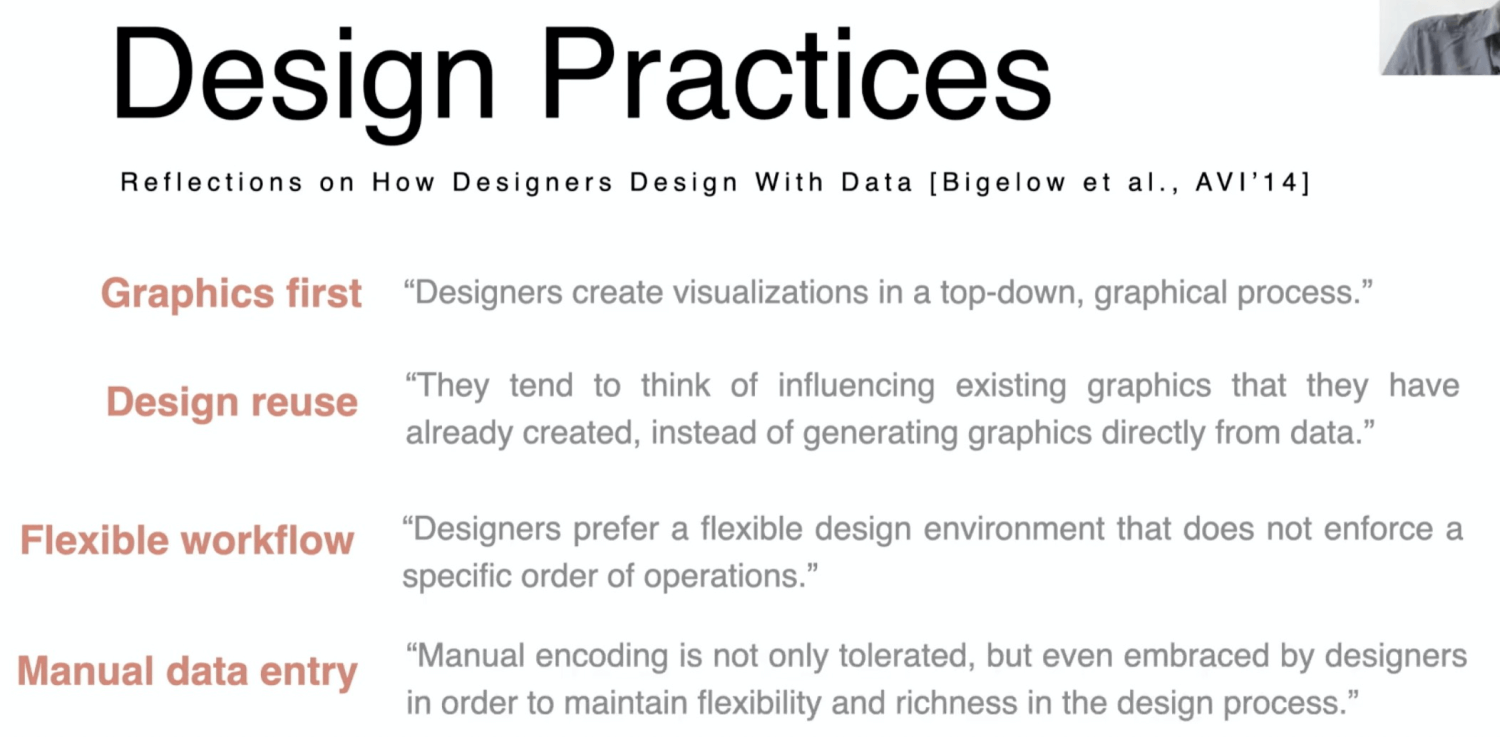

我们先来看看，在作者眼中，设计师是如何进行可视化设计的。

图形优先：设计师通常是自顶向下图形化地创作可视化视图。
设计复用：他们通常会倾向于基于自己过去设计过的图形进行思考和创作，而不是直接根据数据设计图形。
灵活的工作流：设计师更喜欢灵活的环境，而不是强行使用某个操作顺序。
人工数据输入：手动编码并不被设计师排斥，他们还挺乐意使用这种方式。

现有的面向设计的可视化系统

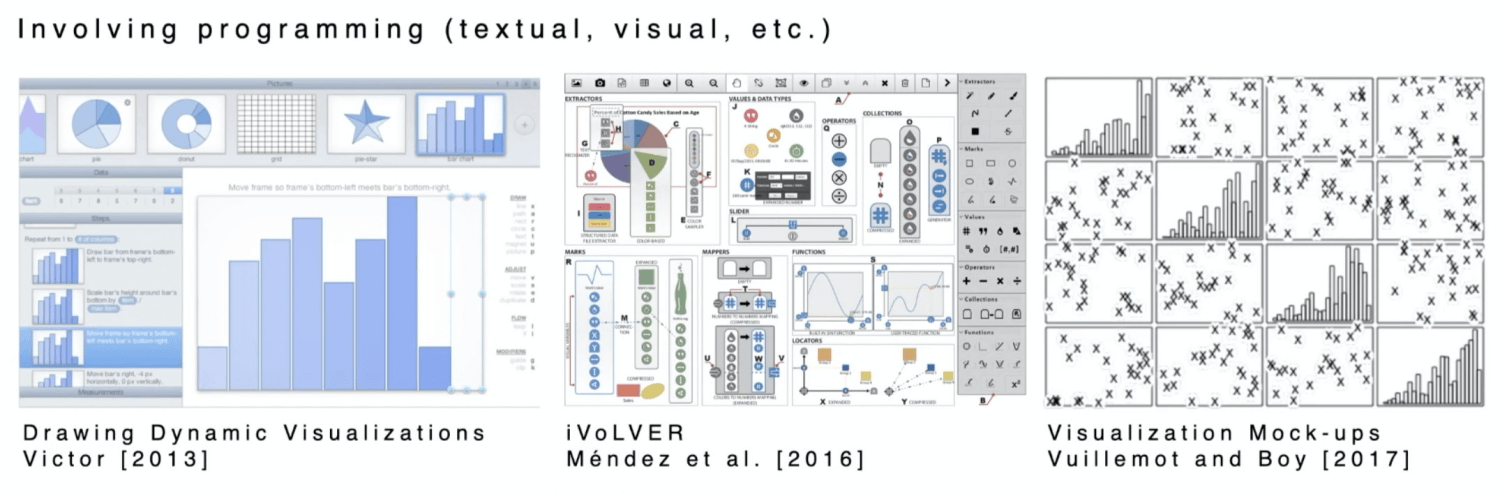

近年来，可视化领域出现了一些面向设计的可视化系统。比如下面这些需要执行编程式的工作流程：

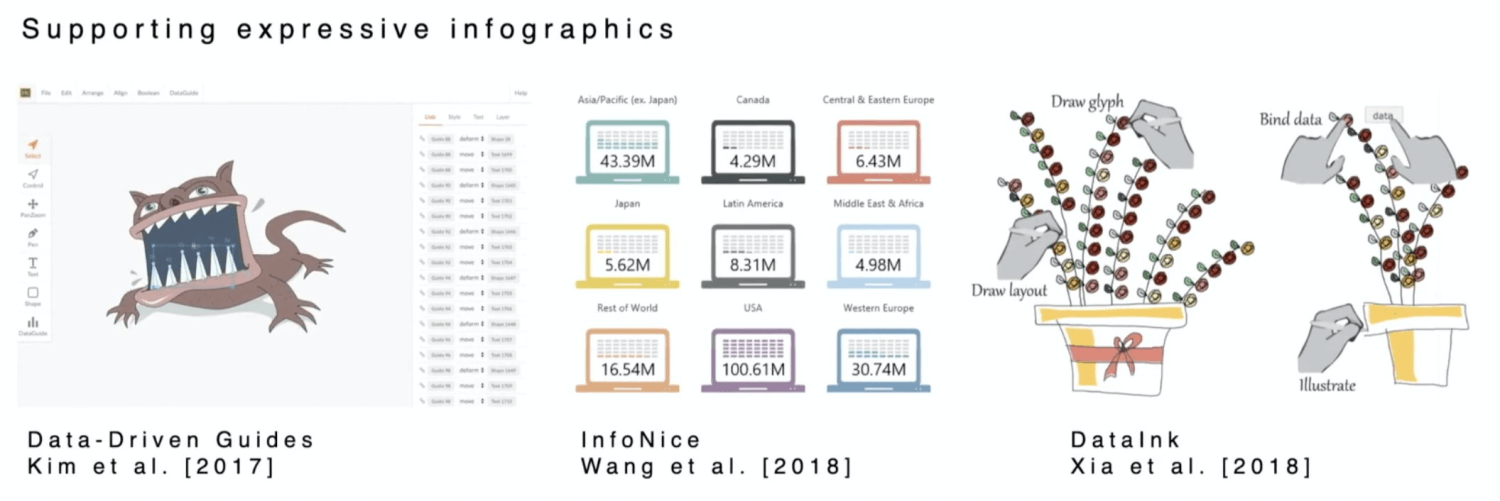

下面这些则支持一些创造性、表现力的信息图设计：

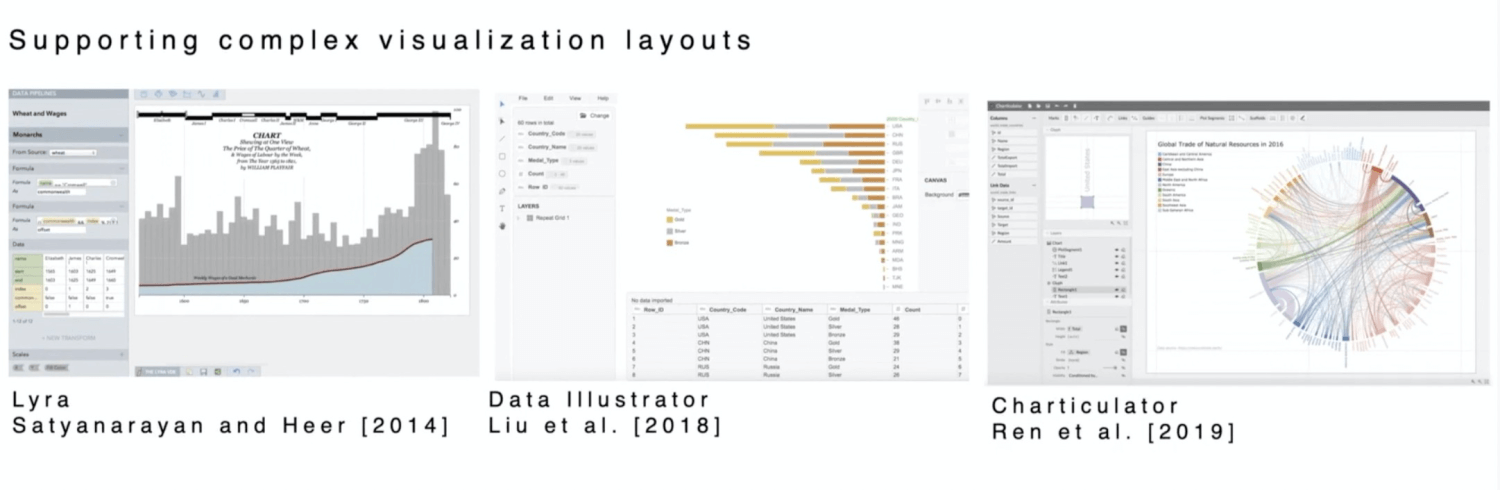

还有一些是跟 StructGraphics 类似的系统：

但是这些系统都是数据优先的，它们是想编写图表，而不是设计图表。将数据绑定到图形是开始使用这些系统的第一步工作。

StructGraphics 设计系统

我们来重点看看 StructGraphics 的设计系统是怎么样的，看看它是怎么思考可视化设计过程，以及我们要如何使用 StructGraphics 创造可视化视图。

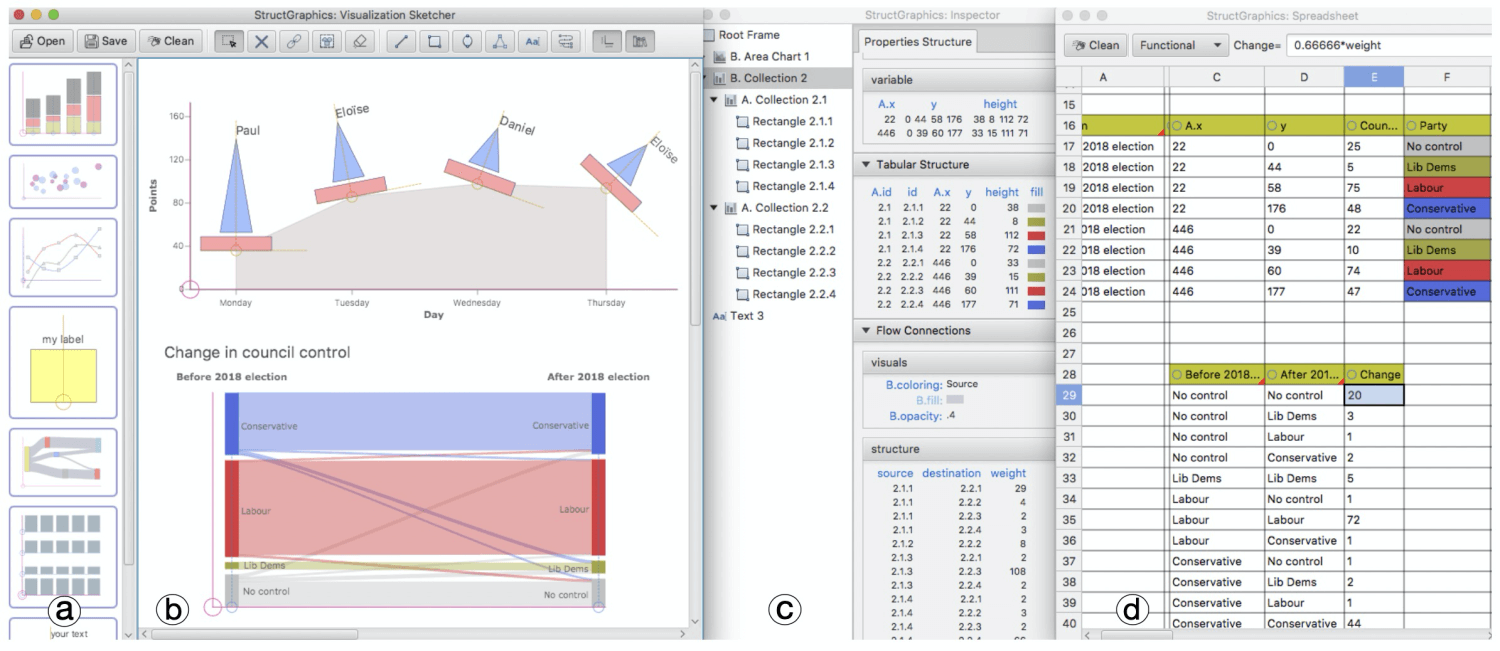

用户界面

【a】是可视化图表组件库，设计师可以直接从里面拿素材出来复用。
【b】是可视化草图绘制器，设计师可以在这里创造图形，这里的一切都是与数据无关的。
【c】是可视化属性构造器，设计师可以在这里进行视觉编码。
【d】是数据表格，设计师可以在这里完成属性和数据的绑定。

设计原则

数据与图形分离：可视化的图形结构是以交互方式构造的，并且独立于数据集。
约束和灵活共存的可视化布局：一些布局可能只允许图元在 x 行移动，但是在 x 行内可以自由移动。
图形结构任意层级可复用：可视化表示为与数据无关的图形层次结构，层次结构中的每个节点都可以很容易地添加到库中，然后通过简单的拖放操作复用。（作者认为在之前的一些工具中，虽然可用导出为 Vega 规范或 Power BI 等自定义文件与不同的数据集一起重用，但是复用时如果不事先编码为原始数据集，可能会限制设计过程。）
可最后进行的灵活的数据绑定：将数据集转换为方便的格式需要用户执行一系列数据格式化操作，例如过滤、转换、重组和聚合。在探索设计备选方案时，设计师可能不清楚哪种数据格式最适合他们的任务。StructGraphics 将数据绑定相关工作推迟到设计过程的最后。这时，可视化结构已经构建好了，不会影响到之前的过程。

可视化结构

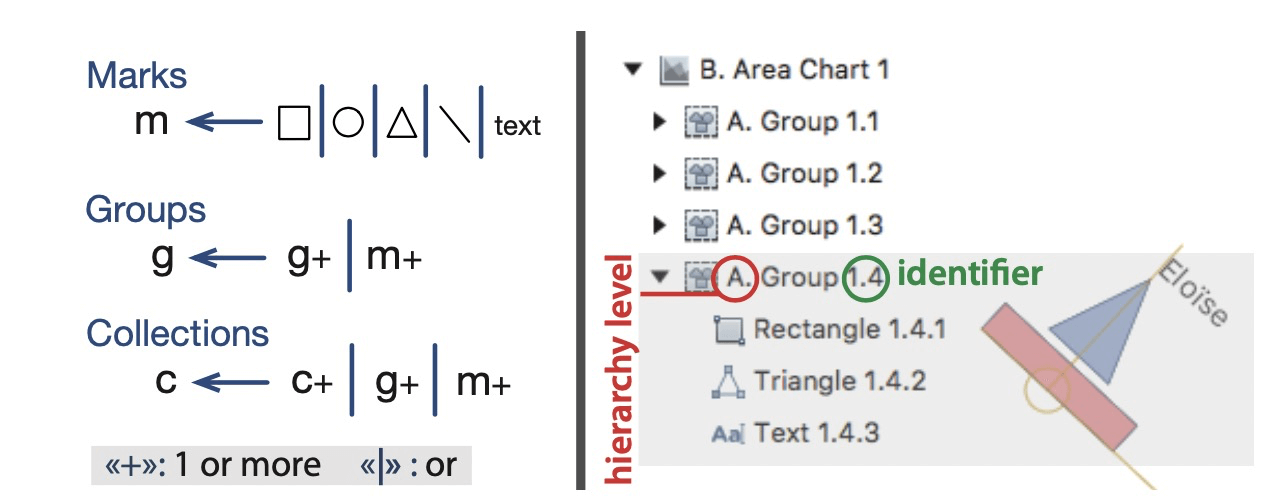

标记（Marks）、组（Groups）、集合（Collections），是 StructGraphics 的三大可视化组成元素。StructGraphics 可视化是一种树状结构，其叶节点是图形原语，称为标记（直线、矩形、椭圆和文本等）。标记可以组合在一起，形成集合和组。集合和组可以嵌套在更高级别的集合和组之下。图中这个“船”的组中，包含了矩形、三角形和文本三个标记。

属性构成

StructGraphics 可支持一系列的视觉编码，它们构成了具体的属性信息。

基本图形属性：类型（例如直线、矩形、椭圆、三角形或文本字段）、相对于其父组或集合原点的 x 和 y 位置、宽度和高度、旋转角度、填充颜色以及笔划宽度和颜色等。
布局属性。
属性结构可能会相互影响。
连接：可以使用贝塞尔曲线等方式连接集合中的任意子节点。

典型场景

上图是这个设计系统的典型使用场景。首先，我们对图形形状进行组合，然后创建任意多个拷贝组，接下来修改图形属性创建集合，接着自定义地摆放这些集合将其变成我们想要的布局，最后将生成的数据拖入表格创建数据表。就此，一个基本的从形到数的流程就完成了。

系统的局限性

在实际使用中，StructGraphics 还有一些不足之处，也是它未来需要改进的地方。

图形过多会导致可视化属性构造器变得很复杂，可能有无数的层次结构。
在大数据量的情况下，这种从形到数的设计方法可能会耗费很多时间，因为数据都是设计师生成的。（作者提到，后面可以考虑让设计者直接导入表格数据。）
目前的系统只支持笛卡尔坐标系，且不支持自定义图形，只能从现有的基础图形库中选择。
