简介
力导向图（Force-Directed Graph），是绘图的一种算法。在二维或三维空间里配置节点，节点之间用线连接，称为连线。各连线的长度几乎相等，且尽可能不相交。节点和连线都被施加了力的作用，力是根据节点和连线的相对位置计算的。根据力的作用，来计算节点和连线的运动轨迹，并不断降低它们的能量，最终达到一种能量很低的安定状态。

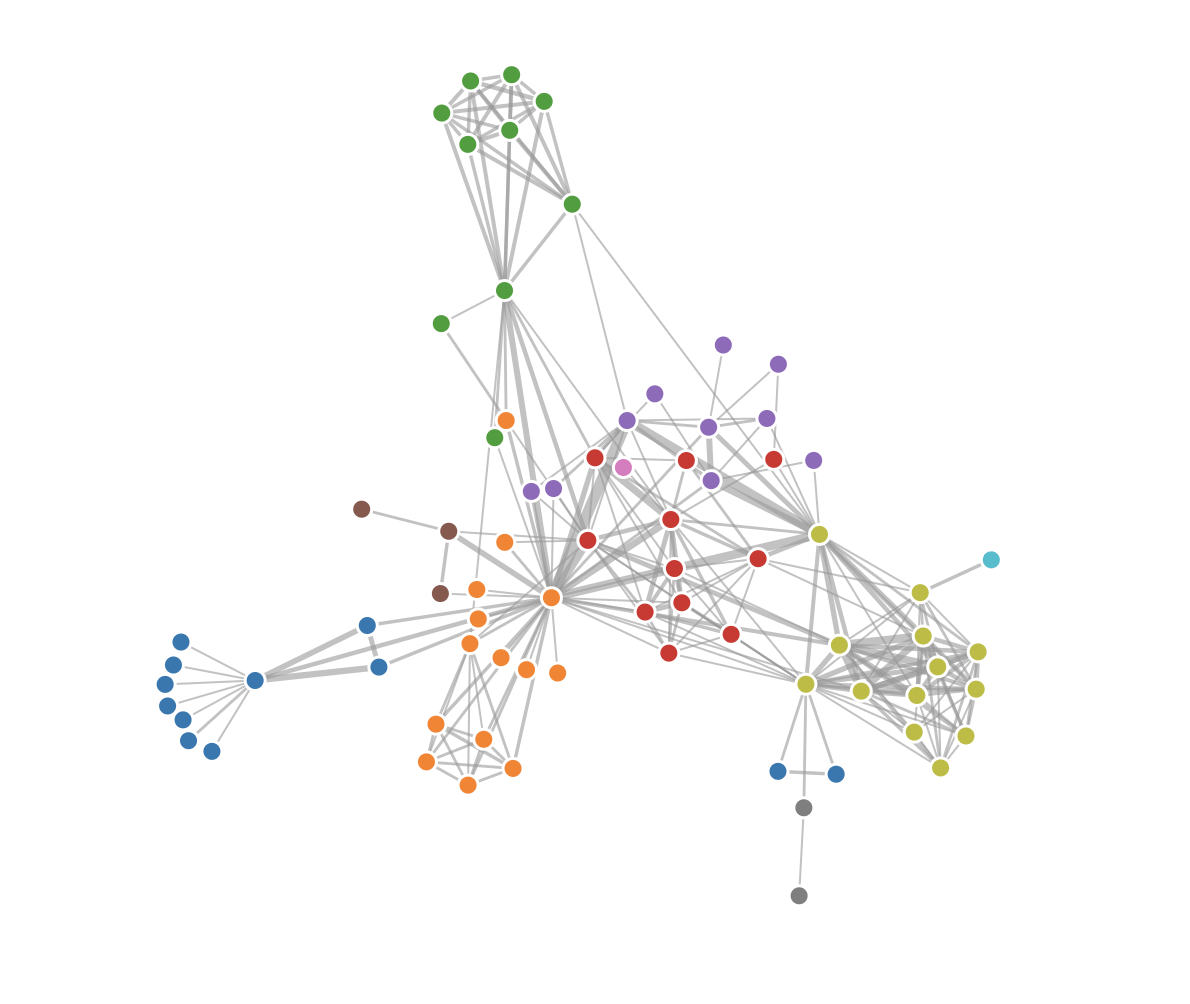

d3演示图
力导向被广泛应用于关系图谱、流量、网络架构等其他类似场景的可视化分析中, 它也是蚂蚁可视化开源框架AntV - G6 的内置核心布局之一。
网商银行作为中国第一家将核心系统架构在金融云上的银行，我们在内部有好几百个应用，每天产生的调用日志都是亿级，这么复杂庞大的系统，那么我们是否能用力导向来展示他们之间的关系呢？下面我们一步步来梳理下。
由来

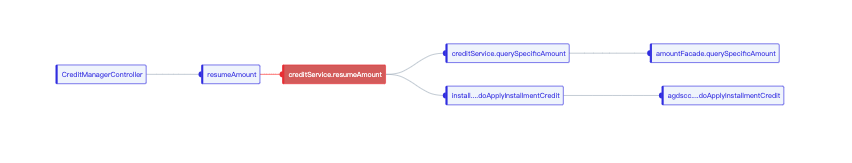

单次调用的情况比较简单，由一个点出发，中间经过条件后可能会走向不同分支，那么用可视化表达出来应该是个树形结构，如下：
蚂蚁金服体系下的开发同学对于上面的图应该比较熟悉，我们的调用链路追中系统“云图”就是利用类似上面的结构，附加上各个节点上的日志，帮助我们可视化地快速定位故障。那么在这个基础上，假设我们把一天内、所有系统的调用关系全部拉出来会怎样？稍加思索下会得出两个结论：
- 几百个应用（节点），几乎每个应用都相互调用，完全没办法清理关系
- 没有入口，不知道从哪里开始描述调用链路

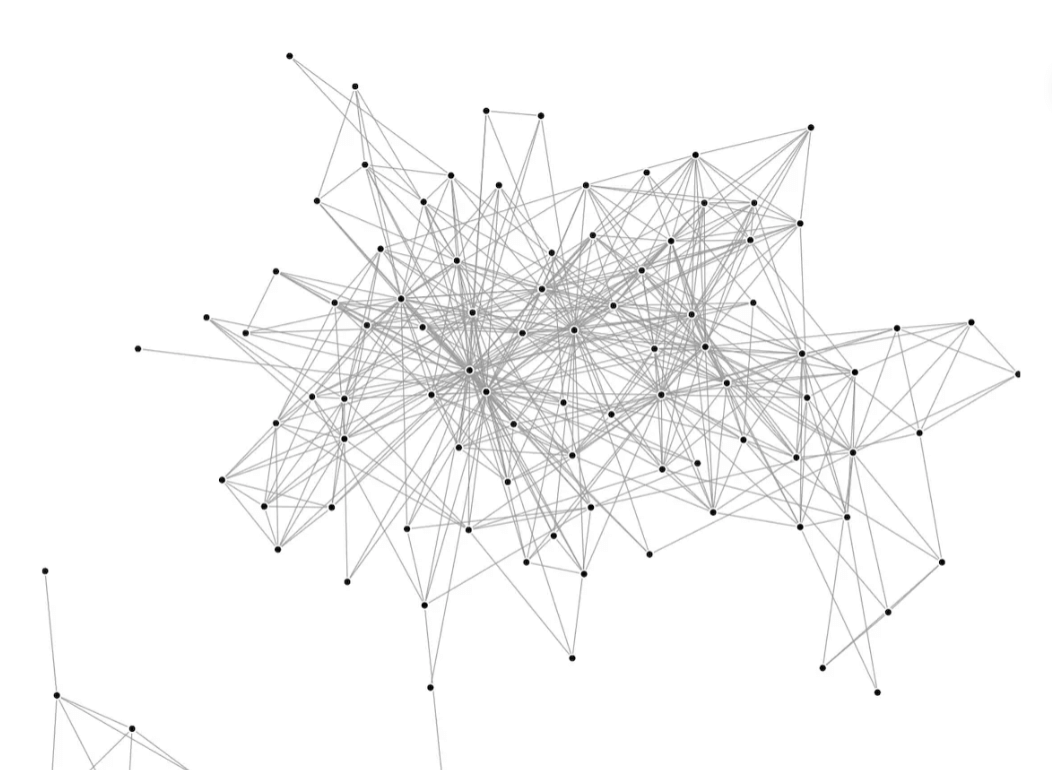

这时候力导向图就就能派上用场了，我们将应用当成节点，应用之间的调用当成边，这就有了力导向图的最基础的点、边数据，利用力导向做下自动布局，很容易得到一张类似下面结构的图 - 蜘蛛网（实际情况可能比下面的情况更复杂）。
实际上，最初我们的原型就是上面这种，但很快我们发现，上图除了能看到一堆的点、线以外，我们也得不到太多有用的信息，我们的一些重要应用，他们每两个系统之间都会存在调用，这样对于认知架构来讲，帮助不大。
诞生

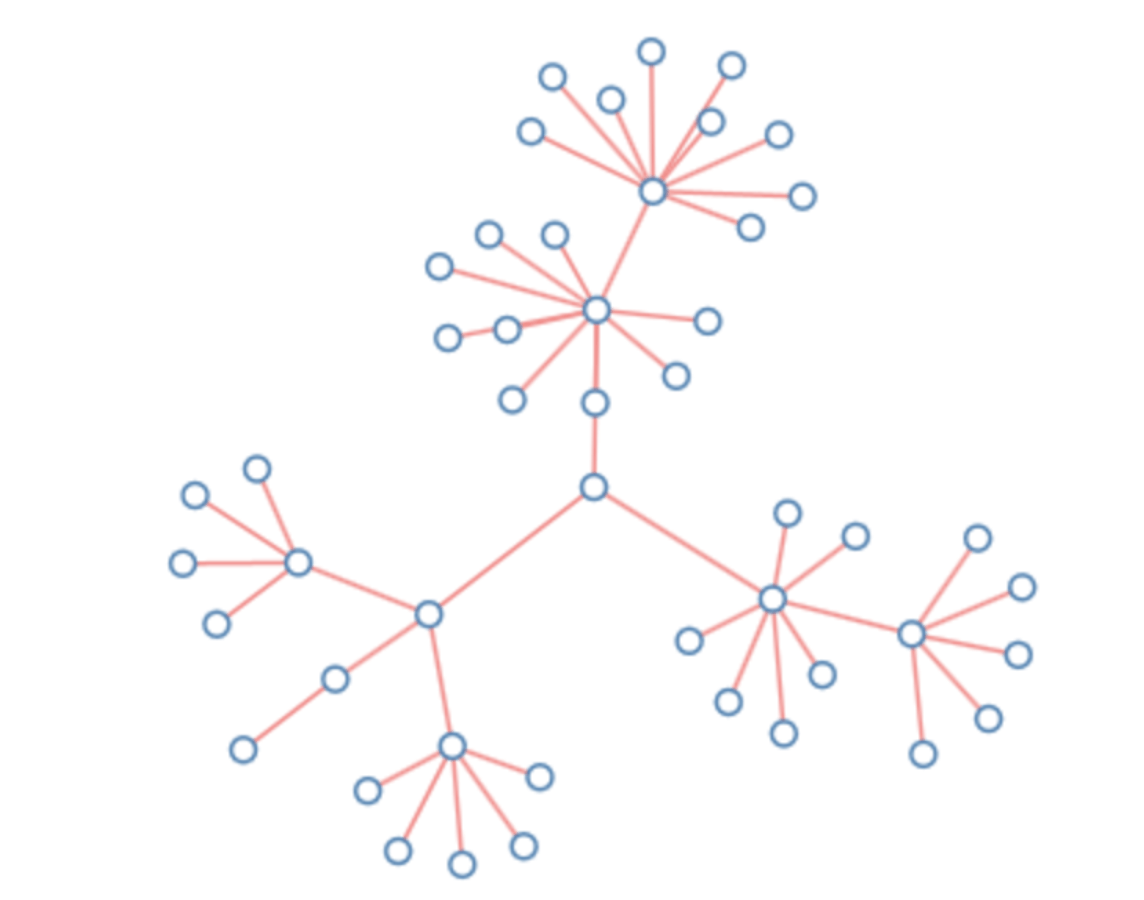

对于架构可视化来讲，我们可能大部分时间上，只关注在哪些链路（边）是我们流量最大的链路，如果我们给每条边上加上权重（方法调用次数），根据最大生成树的算法产生一棵树（生成树的算法很多：Prim算法、Kruskal算法，可以参考，不在此文论述），那关系就会简洁很多，同时也能保留我们最核心的应用关系情况，那最终的效果应该类似下面这样。
拿真实数据来测试下，在结合我们设计同学加点料，网商银行的架构大图就出来了，我们的内部称之为星云。
应用关系图

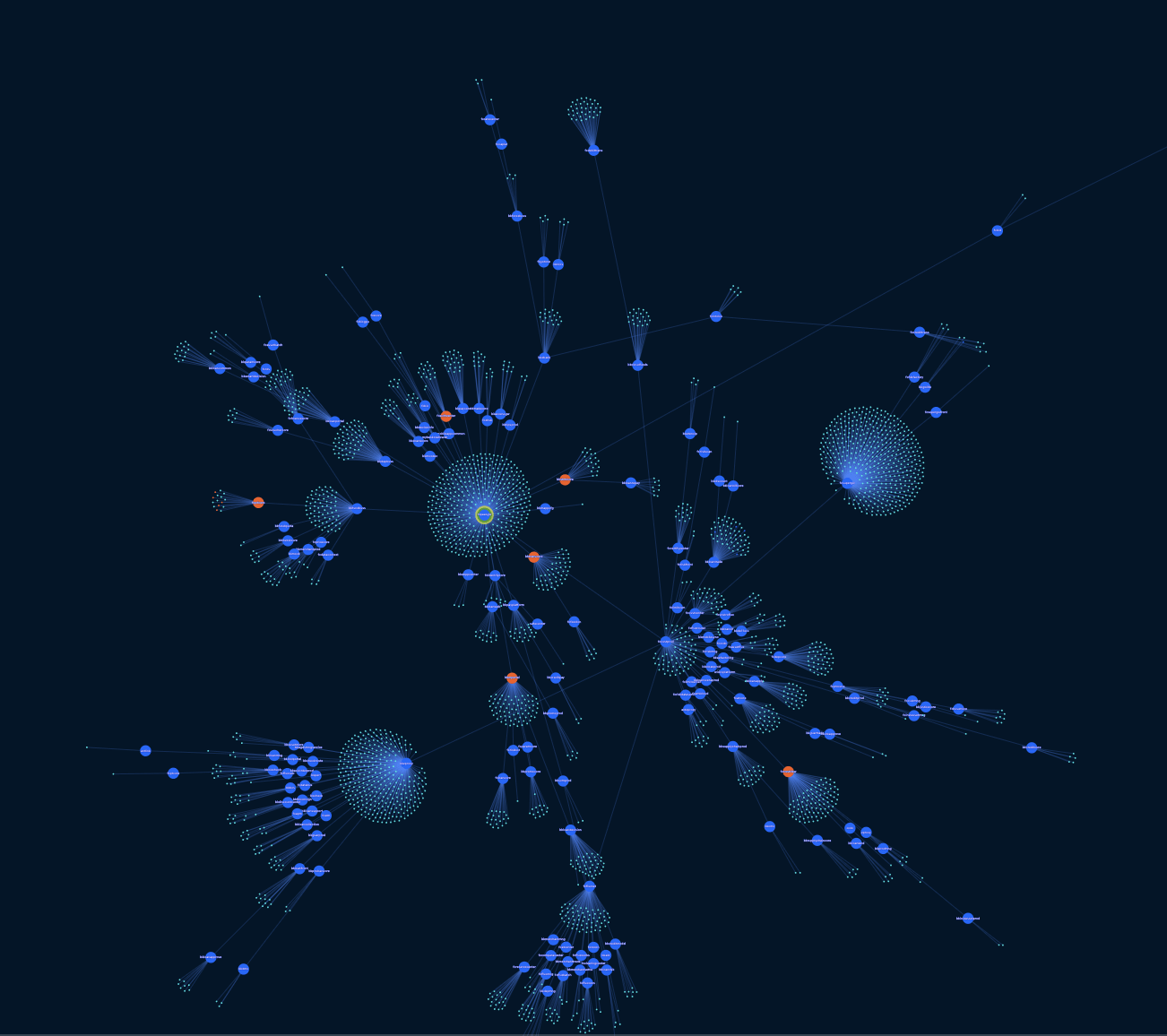

在应用（图中蓝色的点）上再附加上方法，让它们聚簇在应用的周围，同时对于异常的应用和方法标记成红色，就会变成下面这张，是不是像它名字“星云”一样有魅力？
应用方法关系图
这就是网商银行架构可视化中大图的诞生过程以及表现效果，也就是我们第一个版本的星云，我们能很方面的从上图得到如下信息：
- 系统之间的关系大概是什么样子的？
- 系统的方法量级大概是什么样的？
- 当前哪些应用、方法有异常？
优化
上面两节已经描述了网商银行架构可视化中大图的诞生，在实际的业务中跑了一年的多的时间，慢慢当它越来越多的透出在应急场景中时，我们在使用过程中又发现一些问题：
- 图太大，全屏放置时，能看到全貌，但是无法看到应用上的其他详细信息
- 方法太多，每个方法就是一个细小的点，基本上对于业务帮助不大
- 应用与应用之间除了位置不一样，没什么区别
为了解决上面的问题，我们开始第二版本的星云大图优化：
- 去除方法，只保留应用信息，将方法异常占比以一个外圆展示在应用周围，应用做成复杂节点（G6的自定义节点能力）
- 根据应用的流量大小映射点的大小，并直接展示应用的重要等级（A1、A2、… )

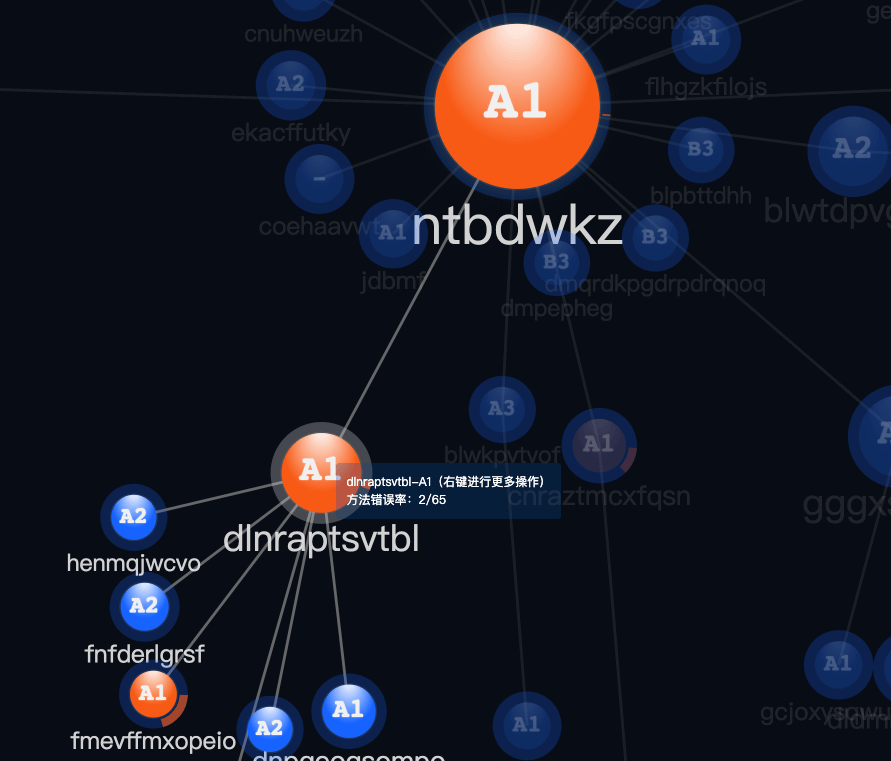

点的局部设计
布局优化：
- 拆分网商银行一些孤立的应用出来，与主图的树状分开，独立布局（如上面的“应用关系图”中最右上角的密集圆圈）
- 针对屏幕比例做优化，充分利用空间，进行布局压缩
布局优化层面的核心代码如下：
- 分割网商独立的应用节点以及关系，并建立两个力导向布局同时进行，加速布局，同时给每个图设置宽高比：

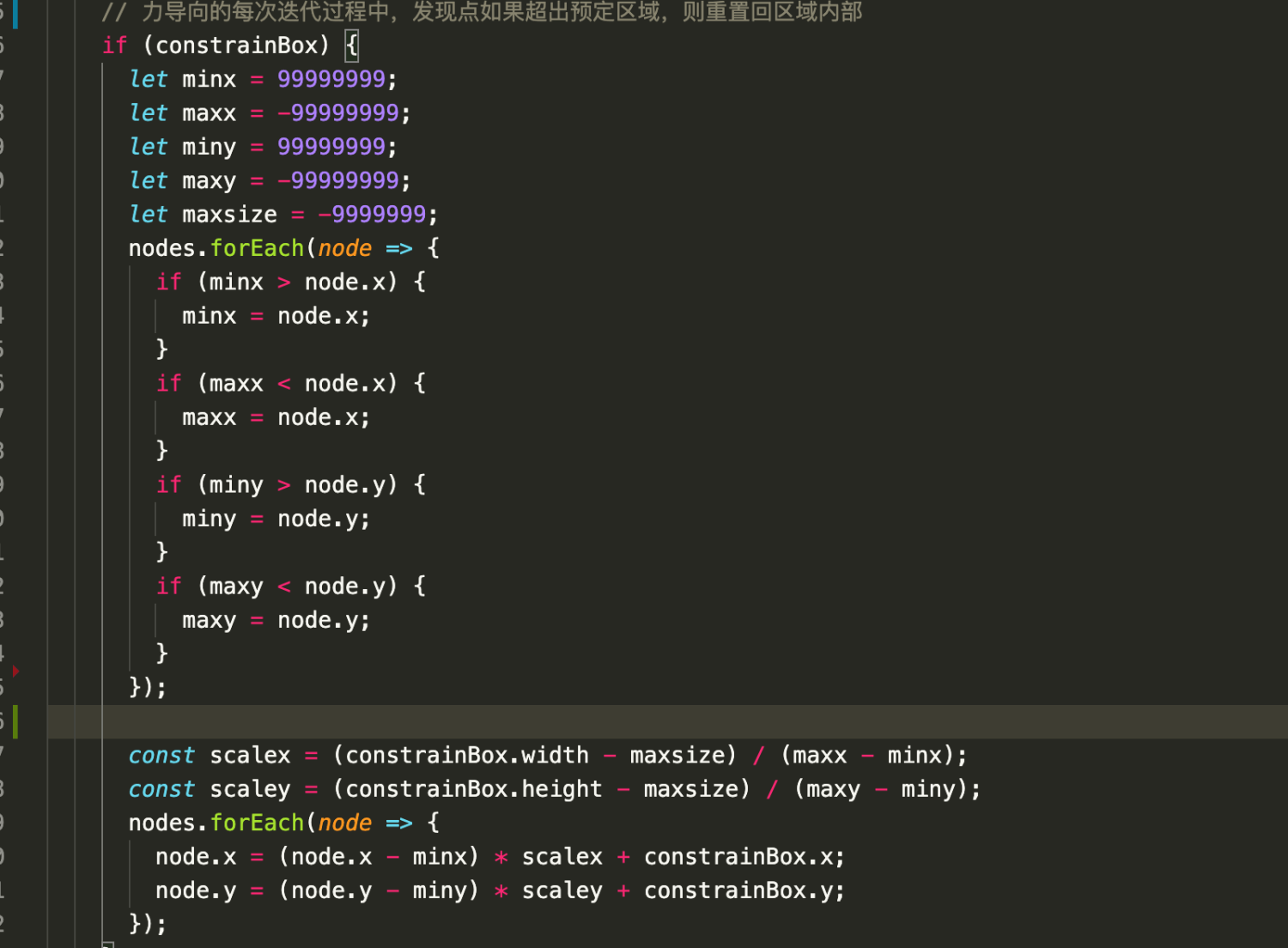

布局过程中，每次tick后检查，如果发现节点超出区域，则按比例压回（该方法在G6中也有论述）：

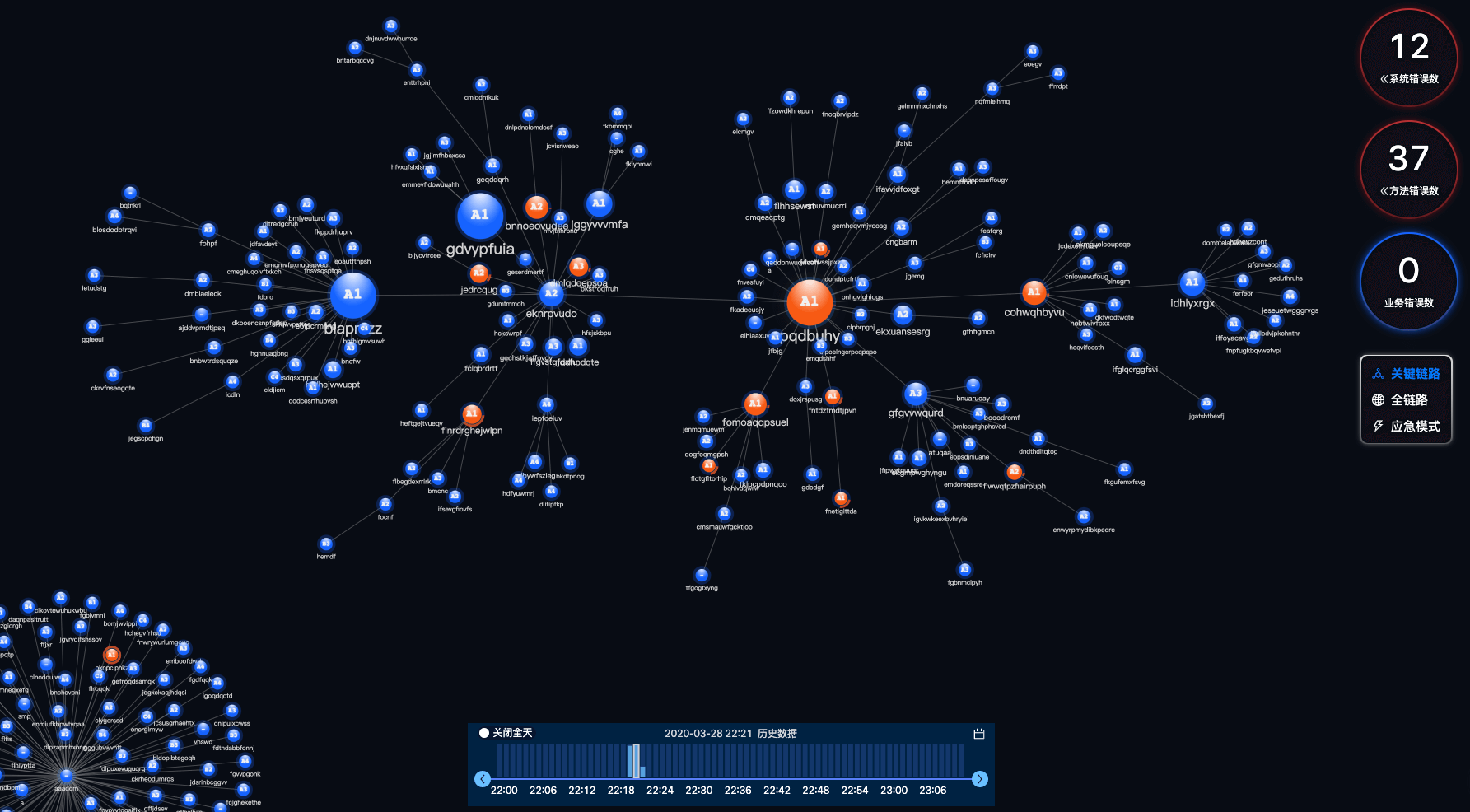

同时结合视觉调整后，基本上我们能在笔记本屏幕下看清全局，同时得到更多有用的信息，星云第二版大图效果如下：
整体效果
这也是目前我们目前在线使用的星云版本，可能在后续的业务的持续发展中，星云大图会逐渐往更多的形态转变，我们也不确定它的终极形态会将如何，本文介绍的只是星云的冰山一角，它还有很多在架构、应急中的有趣的可视化玩法，欢迎有兴趣的同学交流：网商银行 - 终端体验技术部、xiaoqiong.xq@antfin.com，同时目前也正计划将星云抽离出一个相对通用的流量分析解决方案，应该在不久的将会与大家见面，期待它能在更多的场景发挥作用，与大家一起探讨更好的展现形式。
